- Página 1 Manual de instalación TOUCH SCREEN CONTROLLER for Air Conditioning Control System Nombre del modelo: BMS-CT5121E Español...
-
Página 2: Tabla De Contenido
TOUCH SCREEN CONTROLLER for Air Conditioning Control System Manual de instalación Contenido Precauciones de seguridad ..........3 Introducción . -
Página 3: Precauciones De Seguridad
TOUCH SCREEN CONTROLLER for Air Conditioning Control System Manual de instalación Precauciones de seguridad Es muy importante leer las instrucciones siguientes. • Lea detenidamente estas “Precauciones de seguridad” antes de realizar la instalación, y mantenga la seguridad durante la ejecución de los trabajos de instalación. •... - Página 4 TOUCH SCREEN CONTROLLER for Air Conditioning Control System Manual de instalación Precaución • No instalar en los lugares siguientes Lugares en los que puedan producirse fugas de combustible Lugares con niveles de humedad elevado o agua Lugares polvorientos Lugares sometidos a la luz solar directa y a las altas temperaturas Lugares situados a menos de un metro de televisores o radios Exteriores, bajo toldos u otros lugares expuestos a la lluvia y la humedad Lugares expuestos a aire exterior que contenga gases corrosivos o salinidad...
-
Página 5: Introducción

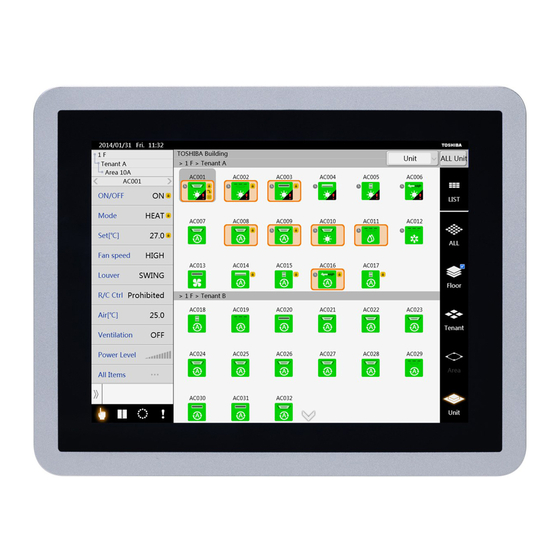

TOUCH SCREEN CONTROLLER for Air Conditioning Control System Manual de instalación Introducción Vista general Este TOUCH SCREEN CONTROLLER for Air Conditioning Control System (denominado en lo sucesivo TOUCH SCREEN CONTROLLER) está compuesto por una sección de operaciones y una sección de visualización. El dispositivo cuenta con una pantalla LCD y un panel táctil, y permite realizar tareas como supervisar el estado de los acondicionadores de aire, realizar cambios de configuración, programar el funcionamiento, visualizar errores, operaciones automáticas con alarmas de incendio y generar datos para informes mensuales. -
Página 6: Nombres De Los Componentes
TOUCH SCREEN CONTROLLER for Air Conditioning Control System Manual de instalación 31,5 110,0±0,5 (Adaptador de corriente) 1500,0±20,0 MÁX FERRITA SEGÚN SEA NECESARIO 33,0±0,5 30±5 29,6±0,5 N.º DE CABLE: 1185 +0,15 -0,0 CALIBRE: 16AWG (NEGRO) Ø12,0±0,5 ETIQUETA DE ESPECIFICACIONES Ø5,5±0,1 Ø2,5 +0,1 ... -
Página 7: Instalación
TOUCH SCREEN CONTROLLER for Air Conditioning Control System Manual de instalación Instalación Espacio de cableado y mantenimiento A la hora de realizar la instalación, deje espacio suficiente para el cableado y el mantenimiento. Ubicación Espacio de cableado y mantenimiento 50 mm 50 mm 50 mm... -
Página 8: Conexiones De Alimentación Y De La Línea De Señal
TOUCH SCREEN CONTROLLER for Air Conditioning Control System Manual de instalación Conexiones de alimentación y de la línea de señal Cables Utilice el siguiente cable para las conexiones de la línea de señal. (no incluido) N.º Línea de señal Descripción Tipo Cable blindado de 2 núcleos... -
Página 9: Ejemplo De Conexiones Del Cableado Del Sistema
TOUCH SCREEN CONTROLLER for Air Conditioning Control System Manual de instalación Ejemplo de conexiones del cableado del sistema TOUCH SCREEN CONTROLLER Adaptador de Precaución Alimentación corriente • Instale siempre un disyuntor en la sección principal del suministro eléctrico. • Asegúrese de realizar la conexión a tierra. Conecte el cable de comunicación RS-485 blindado al terminal FG de la interfaz de relé... -
Página 10: Configuración
TOUCH SCREEN CONTROLLER for Air Conditioning Control System Manual de instalación Referencia Configuración de la resistencia de terminación RS-485 En los dos extremos de la línea de comunicación RS-485 debe haber resistencias de terminación. En la fábrica se colocó una resistencia de terminación RS-485 en uno de los dos extremos, el correspondiente al TOUCH SCREEN CONTROLLER. -
Página 11: Comprobación De La Comunicación Con Las Interfaces
TOUCH SCREEN CONTROLLER for Air Conditioning Control System Manual de instalación Comprobación de la comunicación con las interfaces En caso de que no sea posible establecer comunicación con una interfaz tal y como se especificó en el archivo de comunicación, se mostrará... - Página 12 DEA3319101...
