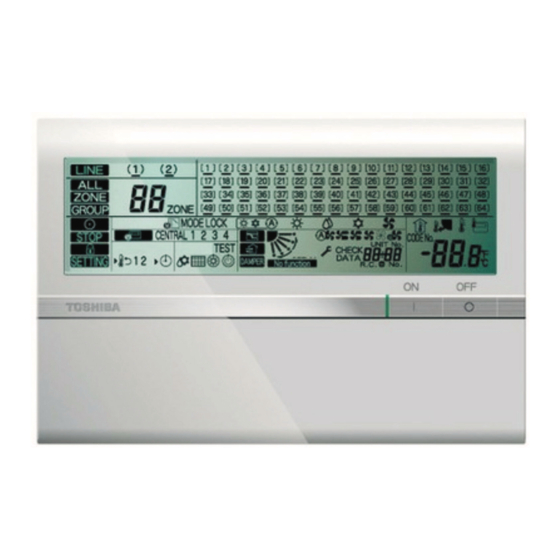

- Página 1 COMPLIANT MANAGER Manual de instalación Nombre del modelo: BMS-CM1280TLE BMS-CM1280FTLE • ¡Guarde estas instrucciones! ESPAÑOL...
-
Página 2: Tabla De Contenido
Installation Manual Compliant Manager Contenido 1 PRECAUCIONES PARA SU SEGURIDAD ........3 2 ELEMENTOS SUMINISTRADOS CON EL COMPLIANT MANAGER . -
Página 3: Precauciones Para Su Seguridad
Installation Manual Compliant Manager PRECAUCIONES PARA SU SEGURIDAD Tras completar la instalación, realice una operación de prueba para descartar cualquier problema. Explique al cliente cómo utilizar y realizar el mantenimiento de la unidad y recomiéndele que conserve a mano este Manual de instalación. -
Página 4: Elementos Suministrados Con El Compliant Manager
Compliant Manager Manual del propietario Manual de instalación Manual Manual de configuración de red * Suministrado solo con BMS-CM1280FTLE CD-R * Suministrado solo con BMS-CM1280FTLE BMS-CM1280TLE Filtro de la abrazadera BMS-CM1280FTLE BMS-CM1280TLE Mordazas BMS-CM1280FTLE Dimensiones externas 8,5 5Ø Dimensiones de la unidad con orificios en la pared * Deje un espacio de por lo menos 10 mm al instalar la unidad. -
Página 5: Instalación Del Compliant Manager
Installation Manual Compliant Manager INSTALACIÓN DEL COMPLIANT MANAGER PRECAUCIÓN • No retuerza los cables de comunicación (que conectan las unidades interior y exterior y sirven para el control centralizado) ni los cables de entrada o salida junto con los cables de alimentación, ni los agrupe con los cables de alimentación en un conducto metálico. -
Página 6: Conexión De Cables De Alimentación/Cables De Señal/Cables De
Installation Manual Compliant Manager CONEXIÓN DE CABLES DE ALIMENTACIÓN/ CABLES DE SEÑAL/CABLES DE TIERRA Conecte los cables de alimentación, los cables de señal y los cables de tierra a los terminales especificados del bloque de terminales. Opcional solo con BMS- Bus principal de TCC-LINK (LINE2) CM1280FTLE Inferfaz de control de energía... - Página 7 Installation Manual Compliant Manager <Conexiones con equipos externos> Elemento Compliant Manager Equipo externo Denominación Condiciones de Terminal de Ejemplo de Condiciones de entrada/ Nombre de terminal entrada/salida delimitación circuito entrada/salida salida Salida de alarma de 0,4 a 1,2 Ø Salida de Alarma ejecución Entrad...
-
Página 8: Selección De Modo Del Controlador
Installation Manual Compliant Manager SELECCIÓN DE MODO DEL CONTROLADOR Modo de funcionamiento Utilice SW1-<6> para seleccionar el modo de funcionamiento. OFF: Modo de control centralizado El Compliant Manager se utiliza como unidad de control centralizado. La configuración del Compliant Manager impide realizar ajustes desde el control remoto. Modo de control remoto El Compliant Manager se utiliza como control remoto. - Página 9 Installation Manual Compliant Manager <Configuración del sistema del Compliant Manager> • Cada línea consta de hasta 64 zonas y 64 grupos (en total, 128 zonas y 128 grupos). • Cada número de grupo constituye una dirección de control centralizado. (Los valores reales entre 1 y 64 y 99 están desactivados.) •...
-
Página 10: Interruptores De Ajuste
Installation Manual Compliant Manager INTERRUPTORES DE AJUSTE El interruptor de ajuste puede encontrarse en la parte posterior del Compliant Manager. 1 2 3 Must be set ALL ON ALL OFF to OFF Normal NOT CHANGE ALL OFF Fire alram CENTRAL 1 PERMITTED ALL Normal ALL OFF AND CENTRAL 1... - Página 11 Installation Manual Compliant Manager <DIP-SW1> Ajuste de fábrica: Todos OFF <1> Selección de principal/secundario de Compliant Manager DIP-SW1 OFF: Principal 2 3 4 5 6 7 8 ON: Secundario Normalmente, este bit está ajustado en OFF. Cuando se utilizan dos unidades de Compliant Manager como unidad principal y unidad secundaria con el mismo ajuste de modo, sitúe este bit en OFF (Principal) para una unidad y en ON (Secundario) para la otra.
- Página 12 Installation Manual Compliant Manager Ajuste de fábrica: Todos OFF <DIP-SW2> DIP-SW2 <1> a <3> Cambio de información de temporizador Estos bits modifican el funcionamiento cuando se producen cambios en el programador. 2 3 4 5 6 7 8 • Utilice (1) y (2) solo en el modo de control remoto. •...
- Página 13 Installation Manual Compliant Manager <DIP-SW3> Ajuste de fábrica: Todos OFF DIP-SW3 2 3 4 <1> Siempre OFF • Ajuste siempre este bit en OFF. <2> Sincronización de datos de ajuste de zona OFF: Con transferencia ON: Sin transferencia Este bit especifica si se deben sincronizar los datos de ajuste de zona entre diferentes unidades de Compliant Manager.
-
Página 14: Ajuste De La Dirección De Control Centralizado
Installation Manual Compliant Manager AJUSTE DE LA DIRECCIÓN DE CONTROL CENTRALIZADO (NÚMERO DE GRUPO) • El usuario debe asignar direcciones de control centralizado a todos los aparatos de aire acondicionado que desee gestionar. • Bajo el control del Compliant Manager, la dirección de control centralizado equivale al número de grupo. Si desea ajustar la dirección tras conectar un adaptador TCC-LINK al sistema de control centralizado, consulte este manual y el manual de instalación del adaptador TCC-LINK. -
Página 15: C Ajuste Automático
Installation Manual Compliant Manager B Ajuste manual Ajuste las direcciones de control centralizado (números de grupo) desde el Compliant Manager. (1) Pulse el botón y el botón ZONE a la vez durante al menos 4 segundos. (CODE No. C1 parpadea.) (2) Compruebe CODE No. - Página 16 Installation Manual Compliant Manager <Corrección de direcciones duplicadas> Corrija la dirección duplicada detectada en la comprobación siguiendo los pasos siguientes. (1) Una vez completada la comprobación, seleccione CODE No. C1 con el botón SET TEMP. (2) Pulse el botón (3) Parpadeará el número del grupo al que corresponda el error detectado. Seleccione dicho número para corregirlo con el botón GROUP (4) Pulse el botón para borrar la dirección de control centralizado incorrecta.
-
Página 17: Ajuste De Zona
Installation Manual Compliant Manager AJUSTE DE ZONA En este apartado se explica cómo registrar o cancelar grupos en una zona. (1) Seleccione el modo de ajuste de zona. • Pulse a la vez los botones y ZONE durante por lo menos 4 segundos. (Parpadeará... -
Página 18: Cambio De Ajustes De Tiempo Ytemperatura De Retorno
Installation Manual Compliant Manager CAMBIO DE AJUSTES DE TIEMPO Y TEMPERATURA DE RETORNO Los ajustes de tiempo y temperatura de retorno (ajustes CODE No.) pueden modificarse con el procedimiento siguiente. NOTA No modifique los datos de CODE No. 0A ni los códigos de elemento siguientes para evitar problemas de funcionamiento del control remoto. - Página 19 Installation Manual Compliant Manager LINE 1 GROUP Núm. unidad GROUP Núm. unidad ZONE Lugar de instalación ZONE Lugar de instalación interior interior...
- Página 20 Installation Manual Compliant Manager LINE 2 GROUP Núm. unidad GROUP Núm. unidad ZONE Lugar de instalación ZONE Lugar de instalación interior interior...
-
Página 21: Prueba De Funcionamiento
. (La temperatura no puede ajustarse durante una prueba de funcionamiento.) (3) Una vez completada la prueba, pulse el botón para salir del modo de prueba de funcionamiento. ESPECIFICACIONES Modelo BMS-CM1280TLE BMS-CM1280FTLE Alimentación eléctrica 220-240 V CA 50/60 Hz Consumo Número de unidades interiores que pueden conectarse... - Página 22 DH84309201...
