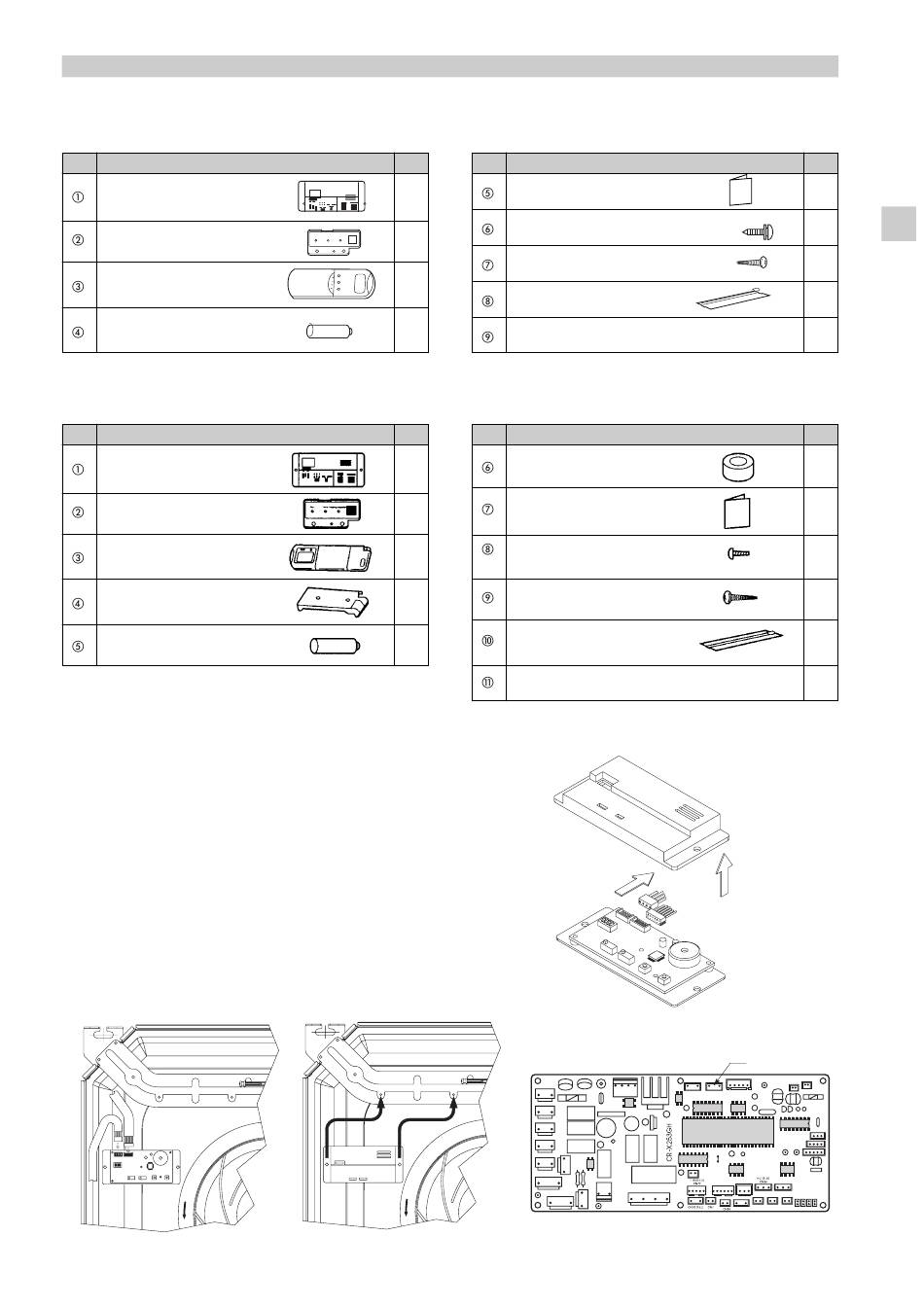

5. MONTAGE DER FERNSTEUERUNG (ZUBEHÖR AUF ANFRAGE)
I ZUBEHÖR
•
Nur Kühlung Modelle
Nr.
Satzteile
Funktionsregler
Empfängergruppe und
Betriebs-LED (nicht benutzen)
Fernsteuerung
Batterie
•
Wärmepumpe Modelle
Nr.
Satzteile
Funktionsregler
Empfängergruppe und
Betriebs-LED (nicht benutzen)
Fernsteuerung
Fernsteuerungshalter
Batterie
5-1
Aufstellung des Funktionsreglers
(1)
Den Funktionsregler öffnen und die Kabeln entfernen.
(Abb. 5-1)
(2)
Verbinden Sie, an dieselbe Lage, die Kabeln der Gitter
(6 Polen) und des elektrischen Komponentenkastens
(4 Polen). (Abb. 5-2)
(3)
Schließen Sie den Funktionsregler und befestigen diesen
am Inneren der Einheit. Befestigen Sie die Kabeln,
indem Sie die mitgelieferte Schelle benutzen.
(Abb. 5-3)
Für nur Kühlung Modelle, entfernen Sie den weißen
Kurzschlußstecker CN8 von der PCB der Inneneinheit.(Abb. 5-
4)
4P 4P
6P 6P
Fig. 5-2
Anz.
1
1
Run
Timer Heating preparations
1
1
Anz.
1
1
1
1
2
Fig. 5-3
8
Nr.
Satzteile
Instandhaltungshandbuch
Spezielle Schraube 4x16
Schraube
Plastikschellen L 150
ETIKETTE ALARMMELDUNGEN
Nr.
Satzteile
Entfernungstücke
Instandhaltungshandbuch
Schraube
4 x 10
Schraube
4 x 16
Plastikschellen
L 150
ETIKETTE ALARMMELDUNGEN
Fig. 5-1
Fig. 5-4
Anz.
1
D
1
1
3
1
Anz.
2
1
4
2
3
1
CN8 : LS
