Senso SV 31 Instrucciones De Uso

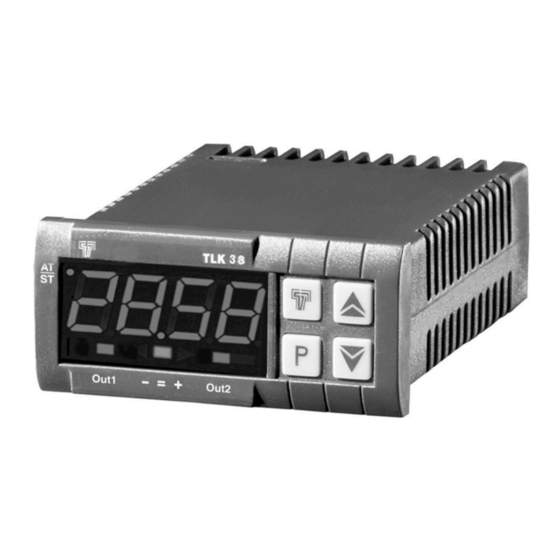

Controlador electronico basado en microprocesador digital

Publicidad

Enlaces rápidos

BASADO EN MICROPROCESADOR
CONSIDERACIONES PREVIAS:
En este manual se dispone de toda la información necesaria para una correcta instalación y las instrucciones
de uso y mantenimiento de este producto.; Recomendamos, por consiguiente, leer cuidadosamente las
siguiente instrucciones.
El máximo cuidado se ha tenido en la confección de este Manual, sin embargo CONTROL No asume
cualquier responsabilidad derivada del uso del mismo.
La misma consideración se debe tener en cuenta para cada persona ó compañía involucrada en la confección
de este Manual.
Se prohibe cualquier reproducción total ó parcial si autorización expresa.
CONTROL LLEVANT. se reserva el derecho de cualquier modificación sin previo aviso.
INDICE
1DESCRIPCION
DEL
FRONTAL2PROGRAMACION2.1PROGRAMACION RAPIDA DE LA PRESELECCION 2.2SELECCION DEL
MENU
Y
PROGRAMACION
PROGRAMACION2.4MENU
PRESELECCIONES3INSTALACION
CORRECTO3.2INSTALACION
CONEXIONADO4FUNCIONAMIENTO4.1MEDIDA
SALIDAS4.3CONTROL ON/OFF4.4CONTROL ZONA NEUTRA ON/OFF4.5CONTROL LAZO SIMPLE
SV 31/32
CONTROLADOR ELECTRONICO
DIGITAL
INSTRUCCIONES DE USO
Vr. 01 (ESP) - cod.: ISTR 06020
EQUIPO1.1DESCRIPCION
DE
LOS
PARAMETROS2.3NIVELES
DE
PARAMETROS2.5ELECCION
Y
EMPLEO
MECANICA3.3CONEXION
GENERAL
1.2DESCRIPCION
DE
CORRECTO
ELECTRICA3.4ESQUEMA
Y
VISUALIZACION4.2CONFIGURACION
DEL
PANEL
LOS
PARAMETROS
DEL
NUMERO
DEL
EQUIPO3.1EMPLEO
DE
DE
DE
DE
LAS

Publicidad

Tabla de contenido
loading

Resumen de contenidos para Senso SV 31

  • Página 1 SV 31/32 CONTROLADOR ELECTRONICO BASADO EN MICROPROCESADOR DIGITAL INSTRUCCIONES DE USO Vr. 01 (ESP) - cod.: ISTR 06020 CONSIDERACIONES PREVIAS: En este manual se dispone de toda la información necesaria para una correcta instalación y las instrucciones de uso y mantenimiento de este producto.; Recomendamos, por consiguiente, leer cuidadosamente las siguiente instrucciones.
  • Página 2: Descripcion General

    P.I.D4.6CONTROL LAZO DOBLE P.I.D4.7FUNCIONES AUTOTUNING Y SELFTUNING4.8ALCANCE DE LA PRESELECCION CON VELOCIDAD CONTROLADA Y CONMUTACION AUTOMATICA ENTRE DOS PRESELECCIONES.4.9FUNCION SOFT-START4.10FUNCIONAMIENTO ALARMAS4.10.1CONFIGURACION DE LAS ALARMAS.4.10.2HISTERESIS DE LAS ALARMAS4.11ALARMA DE ROTURA DEL ELEMENTO CALEFACTOR4.12FUNCIONAMIENTO DE LA TECLA “T” (Logo Sensovant)5PARAMETROS PROGRAMABLES5.1TABLA DE LOS PARAMETROS5.2DESCRIPCION DE PARAMETROS6PROBLEMAS MANTENIMIENTO GARANTIA6.1SEÑALIZACION...
  • Página 3: Ajuste Rapido De La Preseleccion

    11 - Led + Shift index:: Indica que el valor del proceso es superior al valor programado en el parámetro “AdE”. 2 - PROGRAMACION 2.1 - AJUSTE RAPIDO DE LA PRESELECCION Este procedimiento permite ajustar rápidamente la preselección y posibilita el ajuste de la alarma (ver parrafo 2.3) Pulsar la tecla “P”, al soltarla la pantalla visualiza “SP n”...
  • Página 4: Niveles De Programacion De Los Parametros

    Con las flechas Arriba y Abajo se selecciona el parámetro deseado y pulsando la tecla P se visualiza alternativamente el parámetro y su valor que puede ser modificado con las flechas. Una vez se ha seleccionado el grupo de parámetros, pulsando la tecla “P”, en la pantalla PV se verá el grupo, mientras, en la pantalla SV se visualiza el código identificativo del primer parámetro del grupo seleccionado.
  • Página 5: Ajuste De Las Preselecciónes

    CONTROL MANUAL (OPLO) - En esta opción se puede controlar manualmente el porcentaje de salida que suministra el equipo. El control automático está desactivado. Cuando se pasa, el equipo, a control manual, el porcentaje de potencia, visualizado en la pantalla, es el último que se usó...
  • Página 6: Esquema De Conexionado

    Además, el cable de la sonda se tiene que mantener separado de los cables de tensiónSi el cable de la sonda es apantallado, tiene que serconectado a tierra solo en un extremo. Es aconsejable asegurarse de que los parámetros son los deseados, antes de conectar las salidas a los actuadores.
  • Página 7: Configuracion De Salidas

    Donde: M1 =Valor 1 medido D1 = Visualización cuando el equipo mide M1 M2 =Valor 2 medido D2 = Visualización cuando el equipo mide M2 El equipo visualiza : DV = MV x “rot” + “OFSt” Donde: DV = valor visualizado MV= valor medido Ejemplo 1: El equipo debe visualizar 20°...
  • Página 8: Control Pid De Simple Accion (1Reg)

    En caso de acción directa ó enfriamiento ("Func”=CooL), ), se desactiva la salida, cuando el valor del proceso alcanza [SP - HSEt] en caso de histéresis simétrica, ó [SP] en hitéresis asimétrica y se vuelve a activar de nuevo cuando el valor del proceso alcanza el valor [SP + HSEt]. 4.4 CONTROL ZONA NEUTRA ON/OFF (1rEG - 2rEG) Todos los parámetros referentes a este tipo de control estan en el grupo de parámetros “]rEG”.
  • Página 9: Control Pid De Doble Accion (1Reg - 2Reg)

    Para tener una buena estabilidad de la variable de proceso, en casos de procesos rápidos, el tiempo de ciclo “tcr1” debe tener un valor bajo una frecuente actuación de la salida de control. En este caso es recomendable usar un relé de estado sólido (SSR) para activar el elemento actuador. El lazo de regulación PID necesita la programación de los siguientes parámetros "Pb"...
  • Página 10: Funciones Autotuning Y Selftuning

    "Int" - Tiempo Integral "rS" - Reset Manual (Solo si “Int” =0) "dEr" - Tiempo derivada “FuOC” - Control Fuzzy Overshoot "Prat" - Relación de potencia ó relación entre potencia del elemento controlado por la salida 2rEG y la potencia del elemento controlado por la salida 1rEG. Si el parámetro “Prat”...
  • Página 11: Alcance De La Preseleccion Con Velocidad Controlada Y Conmutación Automática Entre Dos Preselecciones (Rise Ramp, Fall Ramp Y Dwell Time)

    Nota : Los equipos vienen ajustados de fábricar para ejecutar el autotuning cada vez que se conente la alimentación ("Auto" = 1). Para activar la función SELFTUNING proceder así: 1) Programar y activar la Preselección deseada. 2) programar el parámetro "Cont" =Pid. 3) Programar el parámetro "Func"...
  • Página 12: Configuracion De La Alarma

    La función arranque suave solo funciona con el control PID y permite limitar la potencia de control, cuando el equipo se conecta a la tensión, durante un tiempo programado. Esto es util cuando el actuador, controlado por el equipo, se puede dañar por potencias demasiado altas cuando la aplicación no está...
  • Página 13: Comportamiento De La Alarma Al Conectar Tension

    LHAb = ALARMA ABSOLUTA DE VENTANA, La alarma se activa cuando el valor del proceso es inferior al valor ajustado en "AL1L" ó es superior al valor ajustado en "AL1H" LodE = ALARMA DE DESVIACION MINIMA: La alarma se activa cuando el valor del proceso es inferior a [SP - AL1] HidE = ALARMA DE DESVIACION MAXIMA: La alarma se activa cuando el valor del proceso es superior a [SP + ALn]...
  • Página 14: Hysteresis De Las Alarmas

    RECONOCIMIENTO DE ALARMA: : Hay dos comportamientos diferentes de las salidas de alarma, depende del valor sumado en el parámetro “Abn”. + 0 = ALARMA SIN RECONOCIMIENTO: La alarma permanece siempre activa mientras hay condición de alarma. + 8 = ALARMA CON RECONOCIMIENTO: La alarma se activa con condicioón de alarma pero se puede desactivar con la tecla “U”, si así...
  • Página 15: Parametros Programables

    Para inhibir la alarma de rotura de lazo ajustar “OLbA” = OFF. 4.12 FUNCIONAMIENTO DE LA TECLA “T” (Logo Sensovant La función de la tecla “T” se ajusta en “USrb” contenido en el grupo “]PAn”. El parámetro puede ser programado como: = noF : Sin función = tunE : Pulsando la tecla “U”, 1 seg., al menos, es posible activar/desactivar el Autotuning ó...
  • Página 16: Descripcion De Parametros

    Param.DescripciónRangoDef.Nota51USrbFuncionamiento de la tecla “U”noF / tunE / OPLO / Aac / ASi / CHSP / OFFnoF52diSPVariable visualizada en la pantallaOFF / Pou / SP.F / SP.o / AL1 / AL2 / AL3SP.F53AdEOFF-9999254EditSelección rápida preselección y alarma 5.2 DESCRIPCION DE PARAMETROS GRUPO “SP”...
  • Página 17: Temporizacion De Alarma

    GrOup “ ]AL1” (PARAMETROS RELATIVOS A LA ALARMA AL1): Para programar el funcionamiento de la alarma de proceso AL1. OAL1 - SALIDA DONDE SE DIRECCIONA LA ALARMA AL1. AL1t - TIPO DE ALARMA AL1: Permite decidir el comportamiento de la alarma AL1, hay 6 opciones: = LoAb - ALARMA ABSOLUTA DE BAJA: Hay alarma si el valor del proceso cae por debajo del valor ajustado en "AL1".
  • Página 18 HSEt -HYSTERESIS ON/OFF: Semi-banda relativa a la preselección que determina los valores de activación y desactivación de la salida de control ON/OFF (On.FA, On.FS, nr). CPdt - TIEMPO DE PROTECCIÓN DEL COMPRESOR: tiempo de retardo contado desde la ultima conexión de la salida 2rEG en tipo de regulación de Zona Neutra.
  • Página 19: Codigos De Error

    comienza desde 0 y va progresivamente aumentando, según la rampa calculada, hasta alcanzar el tiempo “SSt” ó hasta que la potencia suministrada alcance la calculada por el PID. SSt - TIEMPO DE ARRANQUE SUAVE: Tiempo en Horas y Minutos del arranque suave. Para dehabilitar la función Arranque Suave ajustar “Sst”...
  • Página 20: Caracteristicas Mecanicas

    Consumo: 4 VA approx. Entradas: 1 entrada sonda temperatura: tc J,K,S ; RTD Pt 100 IEC; PTC KTY 81-121 (990 @ 25 °C); NTC 103AT-2 (10K @ 25 °C) or mV signals 0...50 mV, 0...60 mV, 12 ...60 mV ó señal estandar 0/4...20 mA, 0..1 V, 0/1...5 V , 0/2...10 V.
  • Página 21: Caracteristicas Funcionales

    9.9992 ... 10 V “SEnS” = 2.10 -1999 ... 9999 -199.9 ... 999.9 -19.99 ... 99.99 -1.999 ... 9.999 7.6 - CONFECCION DE LA REFERENCIA SV 31/32 a b c d ee 31: 1 rele, 32: 2 reles a : TENSION DE ALIMENTACION...
  • Página 22 d : SALIDA OUT2 R = Relé O = 14 VDC por SSR - = Sin salida ee : CODIGO ESPECIAL SV31/32 PASSWORD = 381...
