- Página 1 VISITE NUESTRA PÁGINA WEB : WWW.COMPRABASCULA.COM...
- Página 2 SERIE BV Visores de Báscula BV500 y BV510 ABS / INOX REF.:49-TVD31ES02...
-
Página 4: Tabla De Contenido
INDICE 1. DESCRIPCIÓN DEL EQUIPO...................1 2. INTRODUCCIÓN.......................1 2.1. CARACTERISTICAS DEL VISOR .................... 1 2.2. INSTALACION .......................... 2 2.3. TECLADO ..........................4 2.4. DISPLAY ........................... 5 3. CONFIGURACIÓN TÉCNICA ...................6 3.1. PROCESO DE CALIBRACIÓN....................6 3.2. PARÁMETROS BÁSICOS DE FILTRADO................7 3.2.1. -
Página 6: Descripción Del Equipo

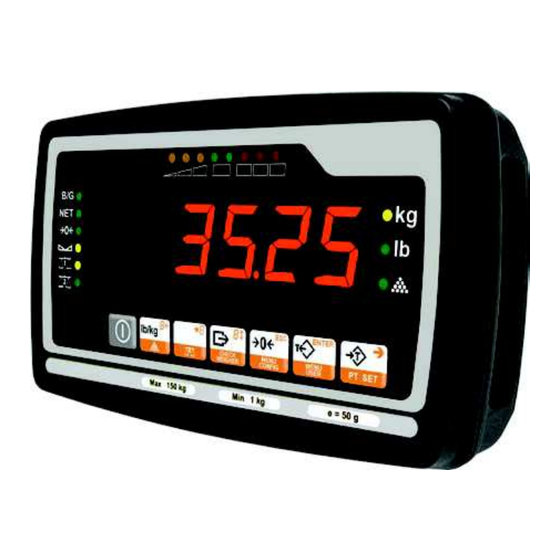

1. DESCRIPCIÓN DEL EQUIPO PANTALLA TECLADO 2. INTRODUCCIÓN El visor puede ser configurado con OIML a 1 hasta 10,000 divisiones o con OIML a 0 hasta 100,000 divisiones. En este manual se describe el proceso de configuración y manejo del visor en el caso de utilizar una o dos plataformas (opcional). -
Página 7: Test Y Ajustes
TEST Y AJUSTES 2.2. INSTALACION El Visor BV es un visor de báscula que adicionalmente puede incorporar funciones de Checkweigher y cuentapiezas. Para el correcto funcionamiento de la máquina es necesaria una fuente de alimentación externa que suministre una tensión de 12 Vcc La fuente de alimentación externa debe ser capaz de suministrar una corriente de 500 mA de forma continua DATOS... - Página 8 MONTAJE DEL VISOR Células de carga Configuración una plataforma La plataforma se deberán conectar al visor mediante un conector de 7 pines. Las conexiones son: Conector 1 Pin 1:IN+ Pin 2: SENSE+ Pin 3:OUT+ Pin 4: OUT- Pin 5: SENSE- Pin 6: IN- Pin 7: NO USADO Configuración doble plataforma (Opcional)
-
Página 9: Teclado
TEST Y AJUSTES 2.3. TECLADO Este teclado consta de 7 teclas en una única fila. INOX Símbolo Descripción TARA: Si se pulsa la tecla veces en menos de 2 segundos, se fija el valor de la tara, para quitar la SELECCIÓN DE TARA PROGRAMADA fijación de tara se debe retirar el peso y pulsar la tecla... -
Página 10: Display
2.4. DISPLAY En el display se muestra el peso y todas las pantallas de programación. Tiene una serie de símbolos para indicar: Peso Bruto Peso Neto, se ha seleccionado una tara. Cero Estabilidad Plataforma 1 Activa Plataforma 2 Activa kg, lb, Unidad de peso o modo cuenta piezas. -
Página 11: Configuración Técnica
TEST Y AJUSTES 3. CONFIGURACIÓN TÉCNICA Para acceder a los parámetros de configuración, estando en el modo peso mantener pulsada la tecla durante mas de un segundo. Pulsando la tecla el visor se desplaza por los submenús de configuración. Los parámetros de configuración y programación son independientes para cada una de las plataformas. -
Página 12: Parámetros Básicos De Filtrado
Depositar en la plataforma el peso exacto introducido en el punto anterior, esperar a que se estabilice y pulsar Pulsar para fijar el valor y volver a modo configuración técnica. Ver Apdo 3.9 para volver a modo normal de trabajo. 3.2. -
Página 13: Lecturas Para Estabilidad (Rango 1)
TEST Y AJUSTES 3.2.2. Lecturas para Estabilidad (Rango 1) En este parámetro se programa el número de lecturas de peso consecutivas dentro del margen de estabilidad (Rango 1) que determinan que el peso es estable Se puede programar un valor de 01 a 10 (valor por defecto: 2), para ello: Pulsar para cambiar el valor. -
Página 14: Lecturas Para Movimiento (Rango 2)
3.2.6. Lecturas para Movimiento (Rango 2) Esta función aparece si el visor es multirango En este parámetro se programa el número de cuentas fuera del valor fijado en el submenú Margen de estabilidad (Rango 2), que deciden si existe variación de peso. Se puede programar un valor de 01 a 10 (valor por defecto: 2), para ello: Pulsar... -
Página 15: Configuración De Unidades
TEST Y AJUSTES 3.3. CONFIGURACIÓN DE UNIDADES Mediante los parámetros de Configuración de Unidades, se establecen las unidades de peso (kg/lb), el número de rangos de pesaje del visor y el primer alcance en el caso de sistemas con más de un alcance. Cada plataforma utiliza un conjunto independiente y separado de parámetros. -
Página 16: Divisiones De Escalón 1
3.3.3. Divisiones de Escalón 1 En este parámetro se programa el escalón de la célula de carga (el escalón del rango 1, en el caso de ser multiescalón). Para modificarlo: Pulsar para cambiar el valor. Pulsar para fijar el valor. 3.3.4. -
Página 17: Parametros Oiml R-76
TEST Y AJUSTES 3.4. PARAMETROS OIML R-76 Este parámetro nos permite seleccionar si el visor va a trabajar bajo criterios OIML. La programación del parámetro OIML a 0, nos permite realizar una serie de programaciones fuera de la metrología legal Será... -
Página 18: Límite De Auto-Cero Inicial
3.4.2. Límite de Auto-cero Inicial Este parámetro indica el % del alcance máximo con el que se permite hacer Auto-cero inicial. Para programar este parámetro: Introducir el % del alcance máximo (de 0 a 99 %) con el que se quiera permitir hacer Auto-cero inicial, para ello: 1. -
Página 19: Tipos De Tara
TEST Y AJUSTES 3.5. TIPOS DE TARA La Tara siempre va a ser sustractiva, es decir, el peso del objeto que se tare se va a descontar del alcance máximo de la célula de carga, reduciéndose el alcance de esta. Para seleccionar los tipos de Taras: Mantener pulsada la tecla durante más de un... -
Página 20: Frecuencia De Muestreo
3.7.1. Frecuencia de Muestreo Para cambiar este parámetro: Pulsar .para cambiar la Frecuencia de Muestreo. “Sr 10” Frecuencia de Muestreo 10 Hz, resolución interna 200.000. “Sr 11” Frecuencia de Muestreo 10 Hz, resolución interna 100.000. “Sr 05” Frecuencia de Muestreo 5 Hz, resolución interna 200.000. -
Página 21: Retorno A Modo Normal De Trabajo
TEST Y AJUSTES 3.8. RETORNO A MODO NORMAL DE TRABAJO Del modo configuración técnica se puede salir al modo normal de trabajo de tres formas: Salir sin guardar. Salir con los parámetros por defecto. Salir guardando. 3.8.1. Salir Sin Guardar. (“Quit”) Estando en modo Configuración técnica, si se desea volver a Modo normal de trabajo sin guardar los cambios realizados, pulsar... -
Página 22: Salir Guardando. ("Update")
SUBMENÚ VALOR MENÚ Frecuencia de muestreo Ganancia Media de lecturas SUBMENÚ VALOR MENÚ rESEt Parámetros por defecto rESEt SUBMENÚ VALOR MENÚ UPdAtE Calibración externa Para seleccionar los parámetros por defecto seguir la siguiente operativa: Estando en modo configuración técnica, pulsar hasta alcanzar la pantalla “rESEt”... -
Página 23: Parámetros De Usuario
TEST Y AJUSTES 4. PARÁMETROS DE USUARIO Para acceder a los parámetros de programación de usuario, mantener pulsada la tecla , soltarla después de un tiempo superior a 1 segundo. Pulsando la tecla repetidas veces el visor se desplaza por los submenús de programación. - Página 24 7. Protocolo F501 con envío de peso por parte del BV bajo petición desde el PC. 8. Protocolo F501 con envío de peso por parte del BV por pulsación de tecla de envío de datos. 9. Protocolo F501 con envío de peso por parte del BV en modo continuo.
-
Página 25: Programación De Parámetros De Comunicaciones
TEST Y AJUSTES 4.3. PROGRAMACIÓN DE PARÁMETROS DE COMUNICACIONES En este submenú se programa la velocidad de comunicación, los bits de datos, la paridad y los bits de stop con los que el visor va a comunicarse. 4.3.1. Velocidad de comunicación En este parámetro se selecciona la velocidad en baudios a la que el visor va a comunicarse. -
Página 26: Paridad
4.3.3. Paridad En este parámetro se selecciona la paridad de la comunicación. Para ello: Pulsar si se desea cambiar la paridad. 0 No paridad. 1 Paridad impar. 2 Paridad par. Pulsar para fijar el valor y pasar al siguiente parámetro. 4.3.4. -
Página 27: Opción Dos Plataformas
TEST Y AJUSTES 5. OPCIÓN DOS PLATAFORMAS 5.1. CAMBIO DE PLATAFORMAS El visor BV tiene opcionalmente la posibilidad de trabajar con la plataforma 1 o con la plataforma 2. Para cambiar de plataforma se debe mantener pulsada la tecla durante más de un segundo. 5.2. -
Página 28: Telecarga Del Visor
7. TELECARGA DEL VISOR El visor BV se puede actualizar con el programa de telecarga, el visor debe estar apagado para telecargar, y debe encenderse cuando el programa de telecarga lo solicite. El visor BV dispone de un conector de 8 pines en la parte posterior para las comunicaciones, las conexiones a realizar para telecargar son las siguientes: Visor....DB 9... - Página 29 TEST Y AJUSTES (Multipunto 2000) Protocolo 13, 14 y 15 Ordenes de petición: [STX] [n] [n] [ENQ] [ETX] [STX] [nn] [status] [datos] [ETX] [n] [n]: Son dos caracteres ASCII que identifican al visor dentro de la red. Status: Está constituido por un único carácter que indica el estado del peso. Los caracteres posibles son: "+"...
- Página 30 Protocolo 22 (F501)+Tara Ordenes de petición: [STX] [ENQ] [ETX] [STX] [STATUS1] [STATUS2] [Datos] [ETX] STATUS1: Está constituido por un único carácter que indica el estado del peso. Los caracteres posibles son: “ “ :Peso estable. “?” :Peso inestable. STATUS2: Está constituido por un único carácter que indica el signo del peso. Los caracteres posibles son: "+"...
- Página 31 Copia conforme al manual depositado en el organismo notificado Nº 317 La información contenida en este manual puede ser modificada por el fabricante sin previo aviso. Ref.: 49-TVD31ES02 Rev.: 02 31/05/05...
