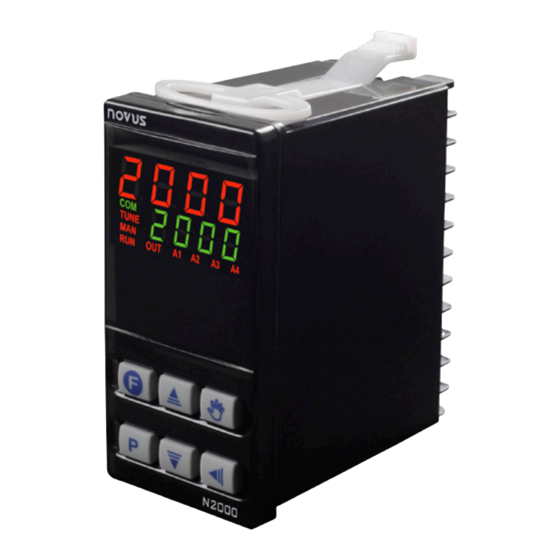

Controlador N2000
CONTROLADOR UNIVERSAL - MANUAL DE OPERACIÓN – V2.3 C
ALERTAS DE SEGURIDAD
Los símbolos abajo son utilizados en equipamientos y en este
documento para llamar la atención del usuario a informaciones
importantes sobre seguridad y operación.
CUIDADO:
Lea completamente el manual antes
de instalar y operar el equipamiento
Todas las recomendaciones de seguridad que aparecen en este
manual deben ser observadas para asegurar la seguridad personal y
prevenir daños al instrumento o al sistema. Si el instrumento es
utilizado de una forma distinta a la especificada en este manual, las
protecciones de seguridad del equipamiento no serán eficaces.
INTRODUCCIÓN
Controlador de características universales, acepta en un único
modelo la mayoría de los sensores y señales utilizados en la
industria, y proporciona todos los tipos de salidas necesarios a la
actuación en los diversos procesos.
Toda la configuración del controlador es hecha a través del teclado,
sin cualquier alteración en el circuito. Así, la selección del tipo de
entrada y de salida, de la forma de actuación de las alarmas,
además de otras funciones especiales, son todas alcanzadas y
programadas vía teclado frontal.
Es importante que el usuario lea atentamente este manual antes de
utilizar el controlador. Verifique que la versión de este manual
coincida con la de su instrumento (el número de la versión del
software es mostrado cuando el controlador es energizado).
CARACTERÍSTICAS PRINCIPALES
• Entrada multi-sensor universal sin el cambio del hardware.
• Protección para sensor abierto en cualquier condición;
• Salidas de control del tipo relé, 4-20 mA
disponibles;
• Auto sintonía de los parámetros PID;
• Función automática / manual con transferencia "bumpless",
• Cuatro salidas de alarma, con funciones de mínimo, máximo,
diferencial (desvío) sensor abierto y seguimiento;
• Temporización para dos alarmas;
• Retransmisión de PV o SP en 0-20 mA o 4-20 mA;
• Entrada para setpoint remoto;
• Entrada digital con 5 funciones;
• Soft-start programable;
• Rampas y mesetas con siete programas de siete segmentos,
interconectables;
• Comunicación serial RS-485, protocolo MODBUS RTU;
• Señal para protección del teclado;
• Alimentación bi-volt.
NOVUS AUTOMATION
CUIDADO O PELIGRO:
Riesgo de electrocución
y pulso todas
PRESENTACIÓN / OPERACIÓN
El panel frontal del controlador, con sus partes, puede ser visto en la
Figura 1:
Figura 1 - Identificación de las partes del panel frontal
Display de PV / Programación: Presenta el valor actual de la PV
(Process Variable). Cuando en el modo de operación o
programación, muestra el mnemotécnico del parámeto que está
siendo presentado.
Display de SP / Parámetros: Presenta el valor de SP (Setpoint) y de
los demás parámetros programables del controlador.
Señalizador COM: Parpadea todas las veces que el controlador
intercambia datos con el exterior.
Señalizador TUNE: Enciende mientras el controlador ejecuta la
operación de sintonía automática.
Señalizador MAN: Señaliza que el controlador está en el modo de
control manual.
Señalizador RUN: Indica que el controlador está activo, con la salida
de control y alarmas habilitados.
Señalizador OUT: Para salida de control Relé o Pulso, el
señalizador OUT representa el estado instantáneo de esta salida.
Cuando la salida de control es definida como analógica (0-20 mA o
4-20 mA) este señalizador permanece constantemente encendido.
Señalizadotes A1, A2, A3 e A4: señalizan la ocurrencia de situación
de alarma
- Tecla Prog: Tecla utilizada para presentar los sucesivos
P
parámetros programables del controlador.
- Tecla Back: Tecla utilizada para retroceder al parámetro
anteriormente presentado en el display de parámetros.
- Tecla de aumento
- Tecla de disminución: Estas teclas
permiten alterar los valores de los parámetros.
Tecla Auto/Man: Tecla de función especial que ejecuta de
inmediato la función 6 vista en la Tabla 2: Alterna el modo de control
entre manual y automático.
Tecla Funciones Especiales: Puede ejecutar las funciones 7,
F
8, 9 y 10 vistas en la Tabla 2.
Al ser energizado, el controlador presenta por 3 (tres) segundos el
número de su versión de software, cuando entonces pasa a operar
normalmente, mostrando en el visor superior la variable de proceso
(PV) y en el visor de parámetros / SP el valor del Setpoint de control.
La habilitación de las salidas también es hecha en este instante.
1/10
