Manual de instalació n del domo Speed IR
Seleccione los cables de ví deo de acuerdo a la longitud de transmisión. Deben cumplir los siguientes
requisitos: resistencia 75 Ω; cable conductor de núcleo 100% de cobre; blindaje de cobre trenzado
95%.
2. Para los cables de comunicaciones RS-485, consulte el Apéndice 2
3. Para los cables de alimentación 24 V CA, consulte el Apéndice 3
En caso de alimentación mediante CA, la distancia máxima de transmisión (L(m)) viene limitada por
el área de la sección transversal (S (mm²)) del cable desnudo del domo.
Para el domo Speed IR, L (m) = 50 * S; mientras que para los domos Speed IR, L (m) =40 * S.
Por ejemplo, si el área transversal del cable desnudo es de 1 mm², la distancia de transmisión del
domo Speed IR y del domo Speed IR en red no debe exceder de 50 m y 40 m respectivamente.

1.2.2 Instrucciones de cableado

4. Cables internos
En el caso de cámaras analógicas, todos los cables internos se han conectado a las interfaces
correspondientes; para las cámaras en red se han conectado el cable de red, el cable de
alimentación y el cable de salida de ví deo.
5. Cables externos
Para conectar los cables externos al equipo correspondiente, consulte las etiquetas de cables que se
muestran en la Figura 1.10 y 1.11.

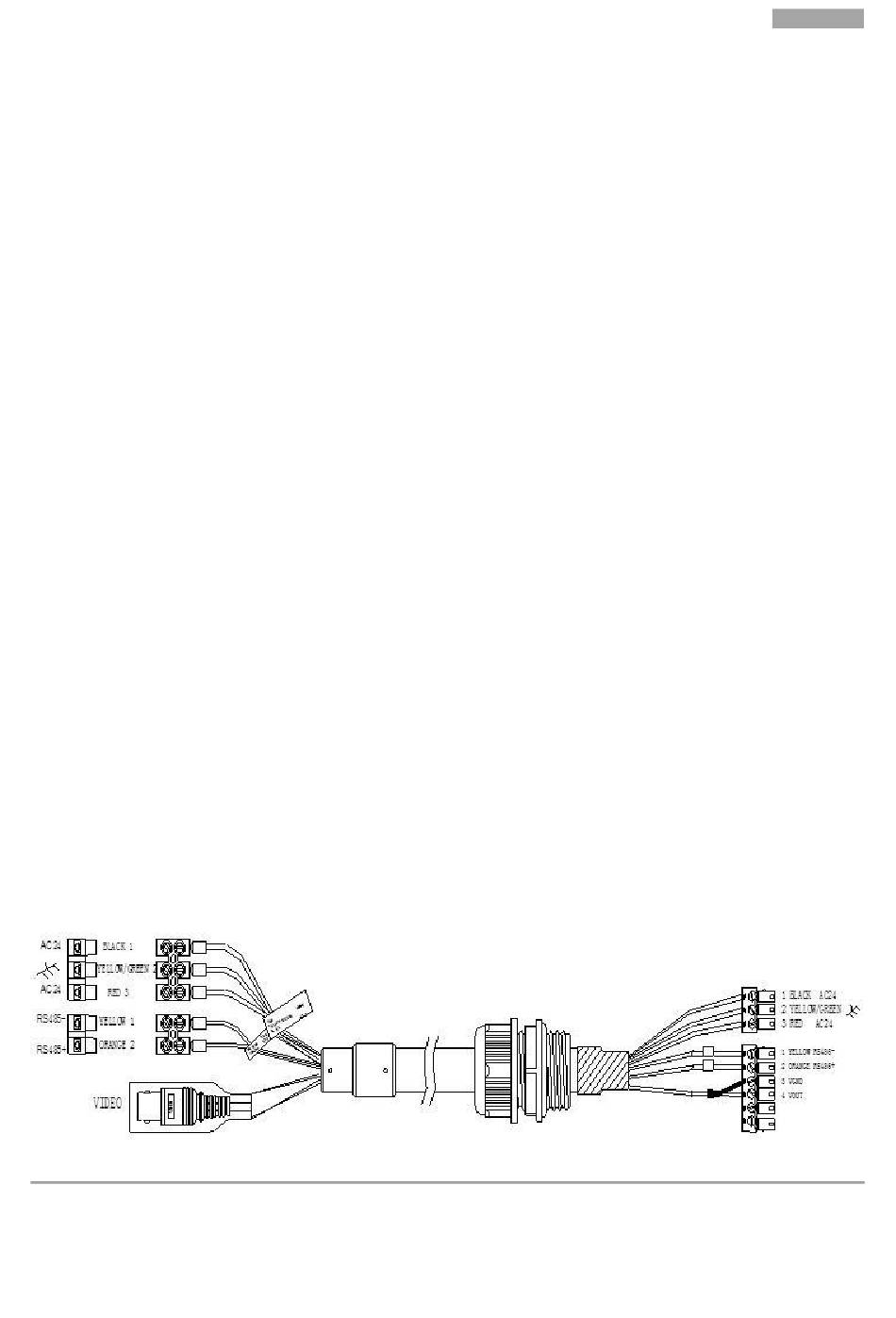

Figura 1. 10 Cables integrados de domo Speed analógico
