Purgadores de vapor de boya FT14 y FT14HC
Instrucciones de Instalación y Mantenimiento

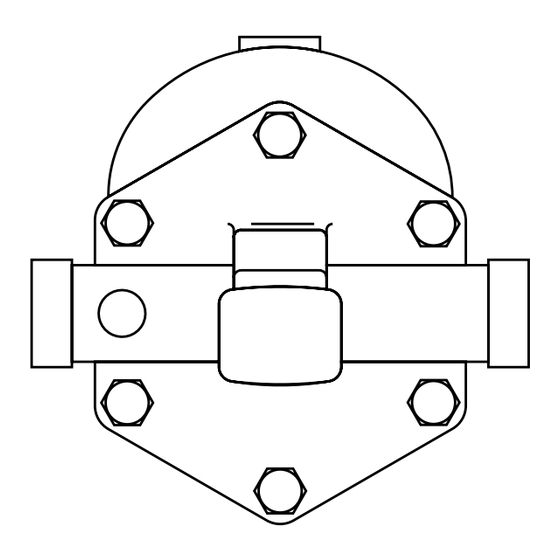

FT14HC 1"
FT14 1¼"
IM-S02-54 ST Issue 4
1"HC, 1¼", 1½" y 2"
FT14
1½" y 2"
1. Información de
Seguridad
2. Información del
producto
3. Instalación
4. Puesta en marcha
5. Funcionamiento
6. Mantenimiento
7. Recambios
© Copyright 2015
IM-S02-54
ST Issue 4
1
Publicidad
Tabla de contenido
Manuales relacionados para Spirax Sarco FT14
Resumen de contenidos para Spirax Sarco FT14
- Página 1 IM-S02-54 ST Issue 4 Purgadores de vapor de boya FT14 y FT14HC 1"HC, 1¼", 1½" y 2" Instrucciones de Instalación y Mantenimiento 1. Información de Seguridad 2. Información del producto 3. Instalación 4. Puesta en marcha FT14HC 1" FT14 1¼"...
- Página 2 IM-S02-54 ST Issue 4...
-
Página 3: Información De Seguridad
Grupo 2 de la Directiva de Equipos a Presión. El uso de estos productos con otros fluidos puede ser posible pero se debe contactar con Spirax Sarco para confirmar la conveniencia del producto para la aplicación que se esté considerando. - Página 4 1.9 Herramientas y consumibles Usar siempre las herramientas correctas, los procedimientos de seguridad y el equipo de protección adecuado. Utilizar siempre recambios originales Spirax Sarco. 1.10 Indumentaria de protección Considere si necesitará indumentaria de protección para proteger de los riesgos de, por ejemplo, productos químicos, altas / bajas temperaturas, ruido, caída de objetos, daños...
-
Página 5: Riesgos Residuales
Devolución de productos Se recuerda que, de acuerdo con la legislación de Comunidad Europea sobre la salud, seguridad e higiene, el cliente o almacenista que retorne productos a Spirax Sarco para su reparación o control, debe proporcionar la necesaria información sobre los peligros y las precauciones que hay que tomar debido a los residuos de productos contaminantes o daños mecánicos que puedan representar un riesgo para la salud o... - Página 6 Cómo evitar los golpes de ariete Purga de vapor en líneas en líneas de suministro de vapor: 30 - 50 metre intervals Intervalos de 30 - 50 metros Steam Vapor Conjunto Trap set de purga Conjunto Trap set de purga Conjunto Steam Vapor...
- Página 7 Cómo evitar tensiones en la tubería Desalineación de la tubería: Instalación o montaje de productos después del mantenimiento: Apretar los tornillos de las bridas con el No apretar demasiado. orden secuencial indicado arriba para Usar los pares de apriete correctos. asegurar el asentamiento adecuado.
-
Página 8: Descripción General
2. Información del producto 2.1 Descripción general El FT14 y FT14 HC son purgadores para vapor de boya cerrada en fundición nodular con partes internas en acero inoxidable y eliminador termostático de aire incorporado. Solo disponible con conexiones horizontales y se puede realizar el mantenimiento sin desmontar de la línea. La dirección de flujo está... - Página 9 FT14HC 1" y FT14 1¼" FT14-C FT14 1½" y 2" Fig. 1 IM-S02-54 ST Issue 4...
- Página 10 2.3 Rango de operación FT14 1½" y FT14 2" Presión psi g 40 60 80 100 120 140 160 180 200 220 Curva de saturación del vapor Presión bar r El purgador no puede trabajar en esta zona. Condiciones de diseño del cuerpo PN16 PMA Presión máxima admisible...
- Página 11 2.4 Rango de operación FT14 1¼" y FT14HC 1" Presión psi g Curva de saturación del vapor Presión bar r El purgador no puede trabajar en esta zona. El purgador no debe trabajar en esta zona para evitar dañar el mecanismo interno.
-
Página 12: Instalación
El purgador debe instalarse con el flotador y palanca en un plano horizontal respecto al flujo tal como indica la flecha del cuerpo. Nota: En el tamaño de 1" FT14HC y 1¼" FT14 el flujo es de derecha a izquierda. -
Página 13: Puesta En Marcha
4. Puesta en marcha Después de la instalación o mantenimiento asegurar que el sistema está totalmente listo para su funcionamiento. Llevar a cabo todas las pruebas en alarmas y dispositivos de seguridad. 5. Funcionamiento El purgador de boya es un purgador de descarga continua, eliminando el condensado en el momento en que se forma. -
Página 14: Mantenimiento
6. Mantenimiento Nota: Antes de realizar el mantenimiento, leer cuidadosamente la 'Información de seguridad' en la Sección 1. Nota La junta cuerpo contiene un aro de acero inoxidable que puede causar lesiones si no se manipula/elimina correctamente. 6.1 Información general Las reparaciones se pueden llevar a cabo con el purgador montado en la línea. -
Página 15: Pares De Apriete Recomendados
Dispositivo antibloqueo por vapor Eliminador de aire 19 + 21 Soporte Centrador Asiento Cápsula Espa- Clip ciador Conjunto válvula Conjunto válvula principal principal con flotador (1½" y 2") (1" y 1¼") (montaje horizontal) Fig. 2 Tabla 1 Pares de apriete recomendados *Nota: Requiere tornillo con hexágono reducido Item Tamaño... - Página 16 Como pasar pedido Al pasar pedido debe usarse la nomenclatura señalada en el cuadro anterior indicando el tamaño y tipo de purgador. Ejemplo: 1 - Eliminador de aire para Purgador Spirax Sarco FT14 de 2". Dispositivo antibloqueo por vapor Eliminador...
