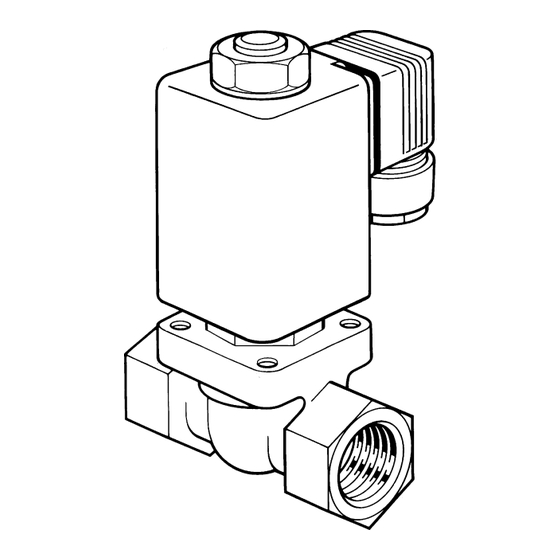

- Página 1 4034052/1 IM-P403-69 AB Issue 1 Electroválvulas de purga BCV1 y BCV20 Instrucciones de Instalación y Mantenimiento 1. Información general de Seguridad 2. Descripción 3. Datos técnicos 4. Instalación mecánica 5. Cableado 6. Mantenimiento © Copyright 2000...
-
Página 2: Información De Seguridad
1. Información de seguridad Debe tenerse en cuenta la Información de Seguridad impresa en el documento IM-GCM- 10, así como a cualquier regulación Nacional acerca de la purga de calderas. Este producto ha sido diseñado y construido para soportar las fuerzas que pueda encontrar en el uso normal como válvula de purga. -
Página 3: Descripción
Diseñadas para aplicaciones de purga de calderas de presión baja a media. Las válvulas BCV1 y BCV20 son idénticas excepto por el diámetro del orificio, para la BCV1 es de 3 mm ( ") y 6 mm (¼") para la BCV20. -
Página 4: Datos Técnicos
Versión ½" roscadas BSP - 230 V Versión ½" roscadas BSP - 110 V Versión ½" roscadas NPT - 120 V Versión (UL /CSA Listed solo BCV1) ½" roscadas NPT - 120 V 3.2 Condiciones límite BCV1 Presión máxima de caldera o de vapor... -
Página 5: Capacidades
3.6 Capacidades Modelo BCV1 BCV20 Tamaño orificio 3 mm ( ") 6 mm (¼") Valor K v 0,25 Para convetir C v (UK) = K v x 0,97 C v (US) = K v x 1,17 Cuando se utiliza para aplicaciones de purga de caldera, la válvula dejará pasar una mezcla de... -
Página 6: Instalación Mecánica
7 mm de diámetro. Soportar y alinear las tuberías para que no ejerzan tensiones en el cuerpo de la válvula. Atención: Al enroscar a la tubería, no usar la bobina como palanca. Sellar las roscas usando cinta de PTFE. BCV1 /BCV20 Válvula de esfera Fig. 2 Filtro 5. - Página 7 Para el cableado se deberá usar cable de 3 hilos, 1mm² (18 AWG), apantallado resistente a altas temperaturas (90°C mínimo). Asegurar que se dispone de suficiente longitud de cable que permita retirar el conector sin ejercer fuerza en la unidad. La conexión del cable para la válvula estándar lleva un prensacables Pg 16.
-
Página 8: Mantenimiento
6. Mantenimiento Si fuese necesario desmontar la válvula, seguir los siguientes pasos:- 1. Desconectar la alimentación eléctrica. 2. Retirar la tuerca de sujeción y arandela y sacar la bobina. 3. Retirar la tuerca del cabezal y sacar el núcleo y resorte. 4.
