ES
LEYENDA Fig. 11 a pág. 14
1
mín. 600 mm
2
Distancia en aire desde las unidades empotradas = 200 mm
3
mín. 450 mm
4
Distancia en aire desde las unidades empotradas = 200 mm
5
600 mm
6
Distancia en aire desde las paredes laterales baja la placa de cocción = 200 mm
7
Distancia en aire desde las paredes laterales baja la placa de cocción = 200 mm
8
Distancia desde el suelo inflamable = 0 mm
9
750 mm
10
Distancia en aire frontal desde el material inflamable = 1000 mm
11
45°
12 Grosor del material aislante de la pared trasera inflamable = 40 mm
13
Material aislante (conductividad térmica 0,07 W/mK a 200°C)
• La estufa de leña según el model elejido puede ser instalada aislada, acercada a una pared, sino empotrada
entre dos paredes.
• Eventuales paredes de los muebles adyacentes a la pared posterior de la estufa tienen que ser en material
resistente a las altas temperaturas (200°C) y ignifugo. También la pared posterior sobre la encimera tiene que
ser en material resistente a las altas temperaturas (200°C) y ignifugo. No utilizar respaldos de madera.
• Las estufas instaladas aisladas tiene que ser sacadas de eventuales paredes y/o muebles y con un vuelta
de aire minimo por los lados y por detrás para permitir un enfriamento eficaz del aparato y una buena
distribución del calor en el ambiente (véase Fig. 10 a pág. 13).
• Para las normas de seguredad contra incendios hay que respetar las distancias de objetos inflamables o
sensibles al calor (sofas, muebles, revestimientos de madera, etc...) como en Fig. 10 a pág. 13.
• Si hay cerca objetos altamente inflamables (cortinas, moqueta, etc...), todas las distancias tienen que ser
aumentadas de 1 metro.
• En algunos paises son consideradas enflamables también las paredes de albañilería.
• Si el suelo está constituido por material inflamable, hay que realizar una protección (placa de acero,
refractario, marmol...) en material no inflamable. Para las dimensiones de la protección véase Fig. 10 a pág.
13.
• Verificar además que el suelo tenga una adecuada capacidad de carga. Si la construcción existente no
restecta este requisito, hay que tomar medidas apropiadas (por ejemplo una placa de distribución de la
carga).
• Si se utilizan campanas por el reciclaje del aire esas tiene que ser adecuadas por ser utilizadas sobre la estufa
y tienen que ser puestas a una distancia mínima de 60 cm.
10.4

AJUSTE NIVEL

Todas las estufas tiene de equipamiento pies ajustables que permiten que el aparato sea correctamente
ajustado y que sea adaptable para ser empotrado.
14

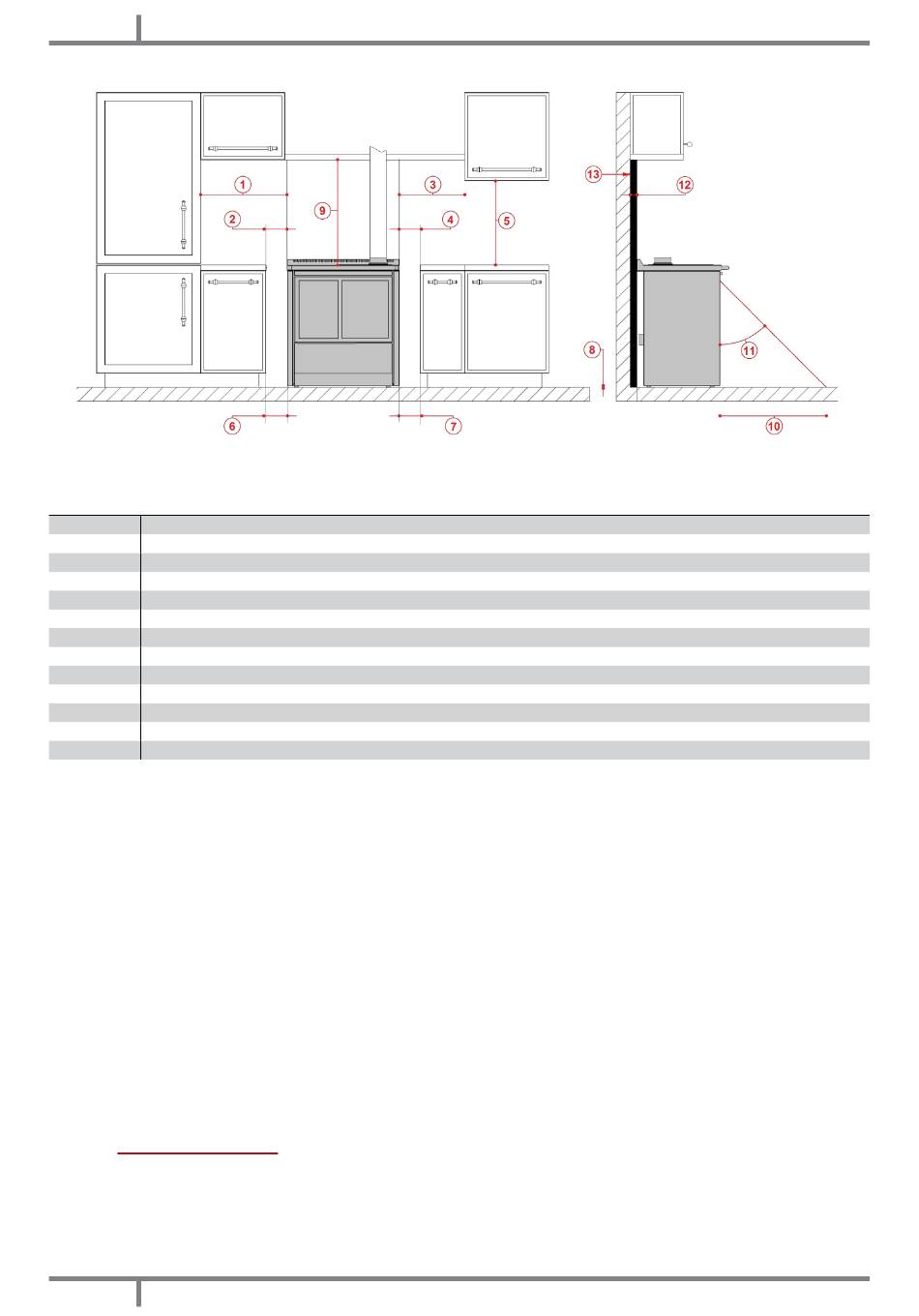

Fig. 11 - Distancias de las paredes
COCINAS DE LEÑA
