JULIO DE 2002
PROCESOS
PROCESO MIG (GMAW).
EL PODER DE LA ALTA TECNOLOGIA
DESCRIPCIÓN
SOLDADORA DE POTENCIAL CONSTANTE (VC).
SALIDA DE SOLDADURA TIPO CD

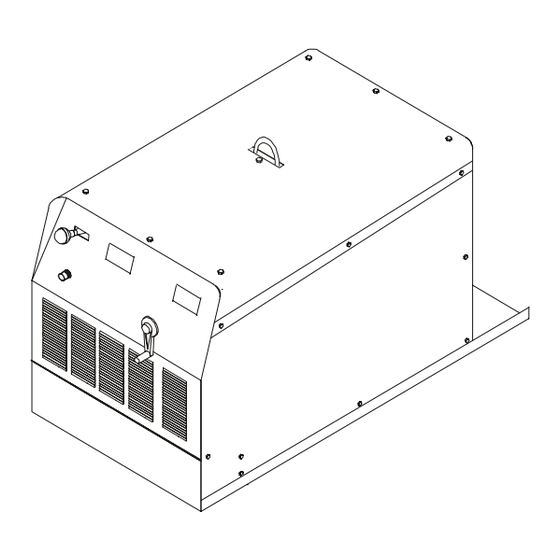

CP 303
SOLDADORA DE ARCO CD
POTENCIAL CONSTANTE
Visite nuestro website en:
www.siisa-infra.com.mx
PROPORCIONE ESTE MANUAL AL OPERADOR.
MANUAL DE OPERACION

Publicidad

Tabla de contenido
loading

Manuales relacionados para Infra CP 303

Resumen de contenidos para Infra CP 303

  • Página 1 PROCESOS PROCESO MIG (GMAW). EL PODER DE LA ALTA TECNOLOGIA DESCRIPCIÓN SOLDADORA DE POTENCIAL CONSTANTE (VC). SALIDA DE SOLDADURA TIPO CD CP 303 SOLDADORA DE ARCO CD POTENCIAL CONSTANTE Visite nuestro website en: www.siisa-infra.com.mx PROPORCIONE ESTE MANUAL AL OPERADOR. MANUAL DE OPERACION...

  • Página 2: Tabla De Contenido

    CONTENIDO REGLAS DE SEGURIDAD EN LA SOLDADURA POR ARCO ELECTRICO SECCION 1 -- PALABRAS Y SEÑALES DE SEGURIDAD SECCION 2 -- ESPECIFICACIONES 2-1. CURVAS VOLTS - AMPERES 2-2. CURVAS DE CICLO DE TRABAJO SECCION 3 -- INSTALACION 3-1. SELECCION DE LA UBICACION Y MOVIMIENTO DE LA MAQUINA SOLDADORA 3-2.

  • Página 3: Reglas De Seguridad En La Soldadura Por Arco Electrico

    REGLAS DE SEGURIDAD EN LA SOLDADURA POR ARCO ELECTRICO PRECAUCIÓN La Soldadura de Arco Eléctrico puede ser peligrosa PROTEJASE USTED MISMO Y A OTROS DE POSIBLES SERIOS ACCIDENTES. MANTENGA A LOS NIÑOS ALEJADOS DE LOS LUGARES DE TRABAJO. MANTENGA A LAS PERSONAS CON REGULADORES DE LATIDO CARDIACO LEJOS DE LAS AREAS DE TRABAJO. En soldadura, como en la mayoría de los trabajos.
  • Página 4 8.- No utilice la soldadura para deshielar tuberías congeladas. 10.- Use prendas de vestir de material natural tal como guantes, petos y polainas de cuero, zapatos industriales y cascos. 9.- Retire el electrodo del portaelectrodo o corte el microalambre del tubo de contacto cuando no este en uso.

  • Página 5: Seccion 1 Palabras Y Señales De Seguridad

    SECCION 1 PALABRAS Y SEÑALES DE SEGURIDAD La siguiente simbología de seguridad y palabras claves se utilizan durante todo el instructivo para llamar la atención y para identificar los diferentes niveles de peligro e instrucciones especiales. PRECAUCION La mención de la palabra precaución nos indica que ciertos procedimientos ó conductas deberán seguirse para evitar serios daños corporales ó...

  • Página 6: Curvas De Ciclo De Trabajo

    2-2 CURVA DE CICLO DE TRABAJO EXCEDIENDO LOS CICLOS DE TRABAJO PUEDEN DAÑAR LA UNIDAD. PRECAUCION No exceda los ciclos de trabajo indicados. 100 % Ciclo de Trabajo Definición El ciclo de trabajo de toda máquina de soldar esta basada en un intervalo de 10 minutos.

  • Página 7: Seleccion Y Preparacion De Los Cables De Salida Para Soldar

    3-2 SELECCION Y PREPARACION DE LOS CABLES DE SALIDA PARA SOLDAR. Por ejemplo, la longitud 1.- Cables del circuito de soldadura. total del cable en el circuito Determine la longitud total del cable en el circuito de soldadura es de 6 mts. de soldadura y la máxima corriente para soldar.

  • Página 8: Conexionado En Las Terminales De Salida

    3-4 CONEXIONADO EN LAS TERMINALES DE SALIDA. ADVERTENCIA UNA DESCARGA ELECTRICA le puede causar la muerte. 1 - TERMINAL POSITIVA. Conecte esta terminal hasta el alimentador de alambre para soldadura con polaridad invertida para alambre solido y gas inerte. TERMINALES NEGATIVAS. Conecte esta terminal(ALTA o BAJA)a la pieza de trabajo para soldadura con alambre solido y gas inerte (polaridad invertida).

  • Página 9: Seccion 4 Operación

    SECCIÓN 4 OPERACIÓN VER LAS REGLAS DE SEGURIDAD PRECAUCIÓN AL PRINCIPIO DEL MANUAL 4-1 CONTROLES Interruptor de Línea Interruptor para circuito abierto. Medidores de Control de Tensión Terminal Positiva Fusibles Receptáculo Remoto Terminales Negativas Figura 4-1 Controles 1- Guantes aislantes. 2- Lentes de seguridad con cubierta lateral.
  • Página 10 PRECAUCION UNA DESCARGA ELECTRICA LE PUEDE CAUSAR LA MUERTE. LINEA INTERRUPTOR DE ENERGIA. Este interruptor sirve para energizar o desenergizar la máquina soldadora. NUNCA opere este interruptor mientras esté presente el arco entre la antorcha y la pieza de trabajo, pues esto reduce la vida de su interruptor. FUERA DENTRO Figura 4-4 Interruptor de Energía.

  • Página 11: Importante

    N E G AT IV O P O S ITIV O B A J O A LTO TERMINAL POSITIVA Y TERMINAL NEGATIVA. Estas terminales secundarias se localizan en la parte inferior de la máquina y deberán conectarse de acuerdo a lo siguiente: A - CONEXIONES PARA CD ELECTRODO POSITIVO (POLARIDAD INVERTIDA).

  • Página 12: Instalacion Del Gas Y El Regulador/Flujometro

    4-2 INSTALACION DEL GAS Y EL REGULADOR/ FLUJOMETRO. LOS CILINDROS PUEDEN EXPLOTAR si son dañados. INHALAR ADVERTENCIA EL GAS puede dañar la salud ó causar la muerte. Los soportes del cilindro, cadenas, u otros soportes estacionarios no deben dañar o romper la válvula del gas.

  • Página 13: Guia De Problemas

    5-2 GUIA DE PROBLEMAS PROBLEMA S O L U C I O N REVISE LOS FUSIBLES DEL INTERRUPTOR PRINCIPAL. NO HAY SALIDA DE CORRIENTE INTERRUPTOR DE LINEA DEFECTUOSO - REVISAR Y REPARAR. REVISE EL CONTACTOR. REVISE Y CORRIJA LAS CONEXIONES DEL TABLERO PRIMARIO. BAJA TENSION DE CIRCUITO ABIERTO.

  • Página 14: Seccion 7 Lista De Partes

    SECCION 7 LISTA DE PARTES Figura 7-1 Lista de Partes. I.D. REF. NO. INV. D E S C R I P C I O N CANT. PT 1186 Tapa lateral izquierda. PT 1182 Tapa posterior. MA 01082 Aspa de aluminio para ventilador. Rectificador principal.
  • Página 16 NOTAS...

  • Página 17: Poliza De Garantia

    SOLDADORAS la factura de venta con el producto en la dirección más cercana INDUSTRIALES INFRA S.A. DE C.V. , ubicada en la calle de de la fábrica, Centro de Servicio y Talleres Autorizados en la Plásticos no.
  • Página 18 NOTAS...

  • Página 19: Central De Servicio

    CENTRAL DE SERVICIO CENTRAL DE SERVICIO DE PLANTA PLASTICOS NO. 17 SAN FCO. CUAUTLALPAN C.P. 53560 NAUCALPAN, EDO. DE MEXICO TEL.(55) 53-58-87-74, 53-58-41-83, 53-58-44-00 FAX: 55-76-23-58 GTE.: ING HERIBERTO BUENDIA MORALES TALLERES AUTORIZADOS EN EL D.F. ALCA-TECH EL REY MILLER IMPULSORA DE EQUIPOS Y SOLDADURAS S.A.
  • Página 20 *SERVISOLDADORAS MONTERREY GUERRERO. Av. Guerrero #. 3000 Nte. * GONZALEZ ESTRADA JORGE R. * ELECTROINDUSTRIAL Y MAQUINARIA PESADA. Col. Del Prado C.P. 64410 Monterrey, N.L. Calle Tlaxcala # 331 Cuahutemoc # 125A Tel/Fax: . (81) 83 74 21 66 / 83 72 90 79 Col.
  • Página 21 EL PODER DE LA ALTA TECNOLOGIA SOLDADORAS INDUSTRIALES INFRA, S.A. DE C.V. Plásticos No. 17 Col. San Francisco Cuautlalpan C.P. 53560 Naucalpan de Juárez Edo. de México Tels: (55) 53-58-41-83 53-58-87-74 53-58-44-00 Fax: (55) 55-76-23-58...
