3.1.3 DVB-T / H

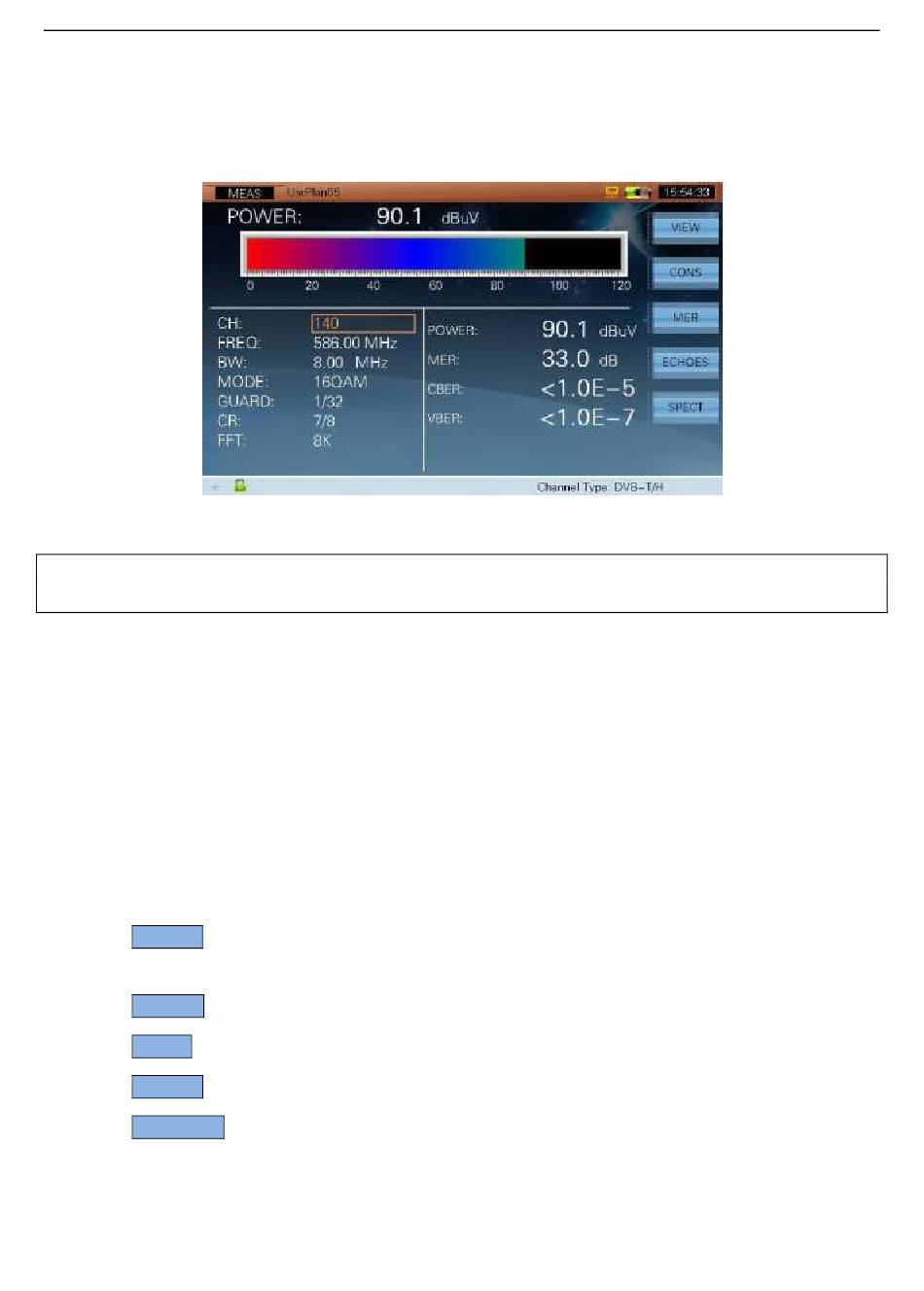

La interfaz de medición del sistema DVB-T / H se muestra en la figura 3-6. Se puede medir la Potencia /
MER / CBER / VBER y así sucesivamente.
NOTA: El MER que se muestra en la interfaz de medición del canal es el MER promedio de todas
las portadoras.
3.1.3.1 Parámetros
 CH, Mostrar el número del canal actual.
 FREC, Frecuencia central (5 ~ 1050MHz).
 BW, Ancho de banda (6, 7, 8 MHz).
 MODO, Tipo de modulación (QPSK, 16QAM, 64QAM).
 GUARDIA, Intervalo de guarda (1/4, 1/8, 1/16, 1/32).
 CR, Códe Rate (1/2, 2/3, 3/4, 5/6, 7/8).
 FFT, Modo FFT (2K, 8K).
3.1.3.2 Operación
 VISTA
CBER / VBER cuando el tipo de canal actual es DVB-T / H.
 CONS
 MER
 ECOS
 ESPECT
DTVLINK-3
Figura 3-6
Pulse la tecla para cambiar la visualización entre el nivel de energía / MER /
Pulse la tecla para acceder a la función diagrama de constelación.
Pulse la tecla para acceder a la función MER directamente.
Pulse la tecla para entrar en la función de medida de ECOS.
Pulse la tecla para acceder a la función ESPECTRO directamente.
