3.2.2 DVB-T / H

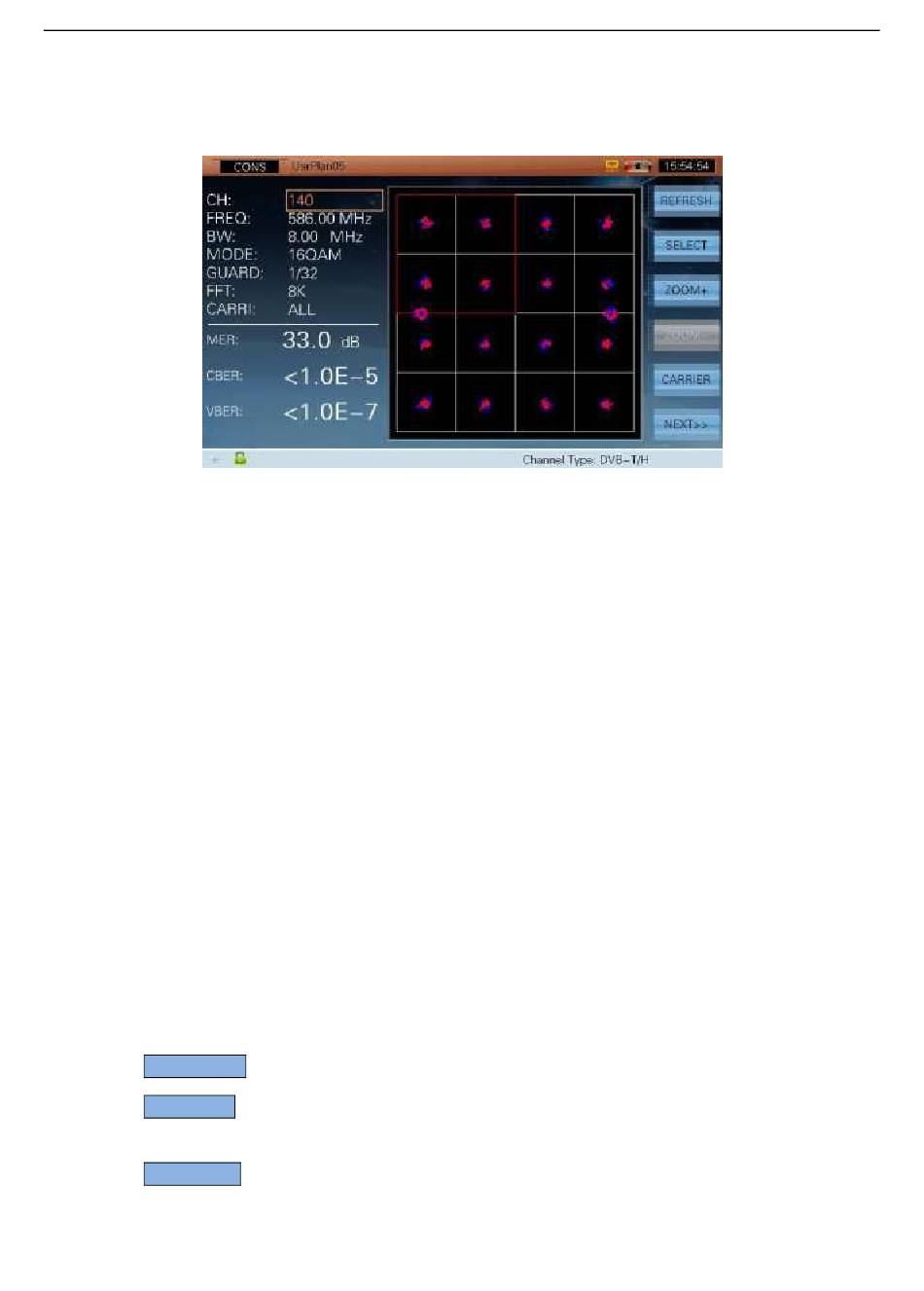

La interfaz de medición del diagrama de constelación se muestra en la figura 3-13.
La interfaz también muestra los resultados de MER, CBER y VBER en el canal actual. El diagrama de
constelación soporta los modos de modulación QPSK, 16QAM y 64QAM.
El DTVLINK-3 soporta dos tipos de portadoras, datos y pilotos TPS, mostrando:
1） El diagrama de constelación y la medida del MER de todas las portadoras. Refiérase a la Figura
3-13.
2） El diagrama de constelación de una única portadora y MER de la subportadora. Los usuarios deben
introducir el número de la portadora de forma manual, y el equipo identificara el tipo de portadora de
forma automática.
3.2.2.1 Parámetro
CH, Muestra el número del canal actual.
FREC, Frecuencia central (5 ~ 1050MHz).
BW, Ancho de banda del canal (6, 7, 8 MHz).
MODO, Tipo de modulación (16QAM, 64QAM, QPSK).
GUARDIA, Intervalo de guarda (1/4, 1/8, 1/16, 1/32).
FFT, Modo FFT (2K, 8K).
CARRI, Portadora (Cuando FFT es 2K, el rango de portadores es de 0 a 1704. Cuando FFT es 8K,
el rango de portadores es de 0 a 6816.).
3.2.2.2 Operación
REFRESCO
SELECT
Figura 3-13.
ZOOM +
Refiérase a la Figura 3-14.
46
DTVLINK-3 Manual de usuario
Figura 3-13
Actualizar diagrama de la constelación y los resultados de medición.
Seleccione el cuadrante con la caja de comprobación rojo. Refiérase a la
Pulse la tecla para hacer zoom en el cuadrante que se seleccione.
