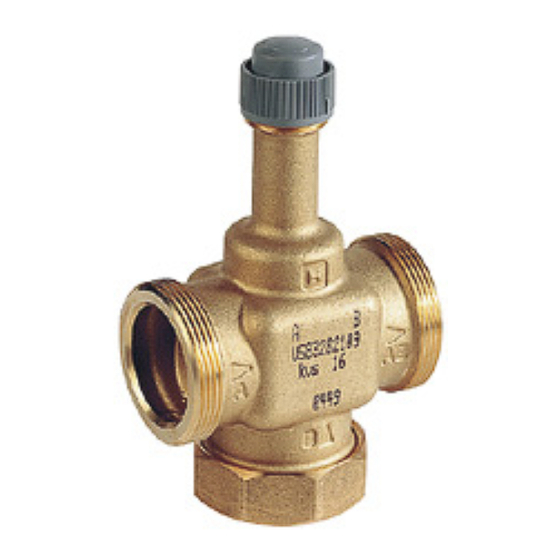

V5832B
GENERAL
Estas pequeñas válvulas, en combinación con pequeños
actuadores lineales se usan para control de temperatura de
agua fría y/o caliente en unidades de fancoils, pequeños
recalentadores o enfriadoras.
CARACTERISTICAS
•
Diferentes tipos de racores para múltiples conexio-
nes
•
Fácil montaje, sin herramientas adicionales
•
Conexiones planas
•
Superficies planas en el cuerpo para fijación de her-
ramientas de instalación
•
Rosca externa standard compatible con racores
Honeywell o de mercado
Tapón ajustable para operación manual
ESPECIFICACIONES
Modelo
V5833A
Operación
Presión nominal
(k
VS
Fugas
Cuerpo de válvula:
Material
Tamaño
Asiento:
Vástago
Tapón
Medio
Temperatura del agua
controlada:
Relación de Precisión
Flujo Característico
Carrera
Dimensiones
V5832B/V5833A
Pequeñas válvulas lineales PN16
Dos vías: V5832B
Tres vías: V5833A
Vástago arriba para cerrar vía
A a AB
PN16
)
ver tabla 2
≤0.05% de k
Latón
DN25 (1"), DN32 (11/4"),
DN40 (11/2")
Acero inoxidable
Bronce
Agua, con máx. 50% Glycol
2...120°C
50:1
Lineal, vía A-AB,
Lineal para bypass vía B-AB
6.5mm
ver Fig. 1.
DATOS TECNICOS
VS
EN0B-0833GE02 R0899
