Disparo y decodificación serial I2C/SPI
• Las barras verticales rosas le indican que debe ampliar la escala horizontal (y
• Los puntos rojos de la línea de decodificación indican que se pueden mostrar
• Los valores de bus escalonados (con submuestreo o indeterminados) se
• Los valores de bus desconocidos (condiciones indefinido o error) se dibujan en

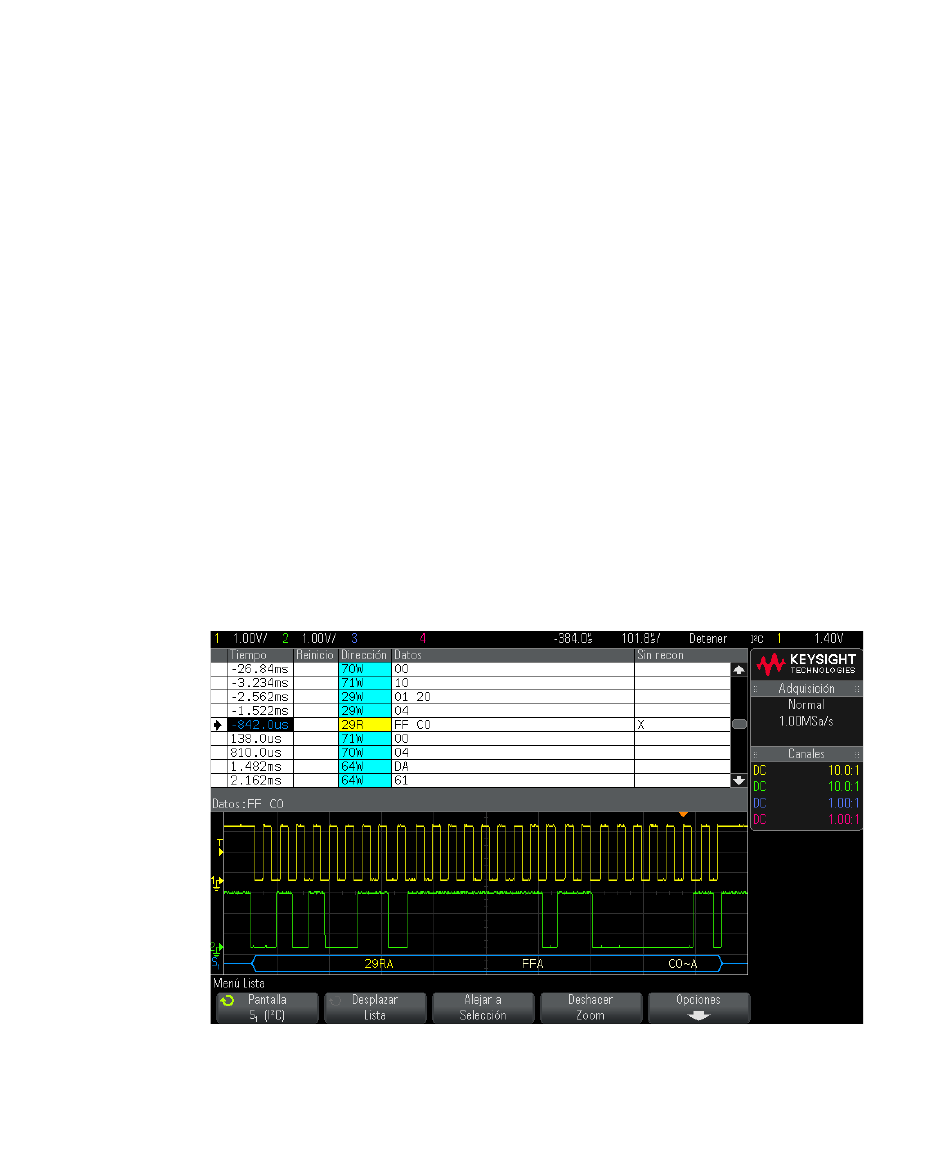

Interpretación de datos de la Lista I2C
Además de la columna estándar Tiempo, la Lista I2C contiene estas columnas:
360
•
Las direcciones de escritura aparecen en celeste con el carácter "W".
•
Las direcciones de lectura aparecen en amarillo con el carácter "R".
•
Las direcciones de reinicio aparecen en verde con el carácter "S".
•
Los valores de datos aparecen en blanco.
•
"A" representa Ack (bajo), "~A" representa Sin recon (alto).
•
El texto decodificado se interrumpe al final de la trama asociada cuando no
hay suficiente espacio dentro de los límites de la trama.
ejecutar de nuevo) para ver la decodificación.
más datos. Desplácese por la escala horizontal o amplíela para ver los datos.
dibujan en rosa.
rojo.
