ARQUITECTURA DEL SISTEMA

SAFEGATE se entrega como pareja (Emisor / Receptor) y permite la integración con sensores de Muting
externos que se conectan directamente en los conectores presentes en la barrera.
¾ Cada barrera se puede configurar como LX, L2, TX y T4 (véanse los distintos tipos de Muting en la
sección "LA FUNCIÓN DE MUTING") a través del cableado del conector principal. Esa configuración
se puede modificar en cualquier momento.
¾ SAFEGATE se puede utilizar con brazos de Muting integrados (previamente alineados y pre-
configurados), con las células fotoeléctricas multirrayo M5 (disponibles como accesorios) o con
cualquier otro sensor de Muting.
S
¾ Los modelos cuentan con las funciones de "START/RESTART INTERLOCK" y el "EDM" pero no
permiten la función de Muting.
SM
¾ Los modelos permiten la función de Muting, pero no tienen la lámpara de indicación integrada.
¾ Los modelos programables
resolver potenciales problemas de escenarios complejos de aplicación.
¾ Los modelos con lámpara de indicación integrada SMO-SMPO permiten ver inmediatamente el estado
de la barrera, también a distancia.
NOTA

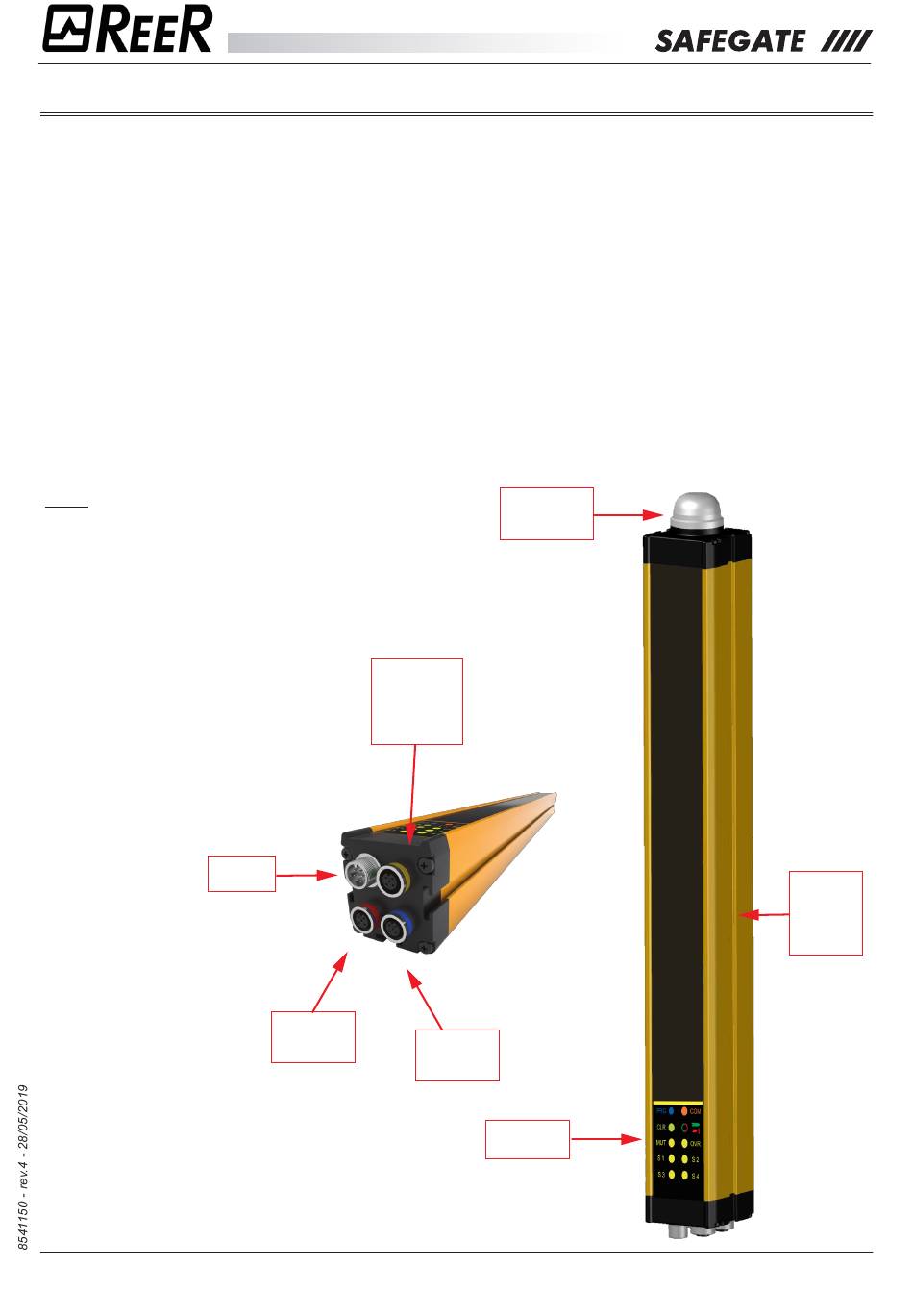

La figura de ejemplo representa el
Receptor de un modelo SMPO.
Ese modelo lleva la lámpara de indicación
integrada de serie.
Además, el conector de configuración
permite la conexión USB a un PC
que tenga instalado el software de
configuración.
Conector
principal
