• El siguiente procedimiento se aplica al adaptador RAID instalado en la placa del sistema. Para el
procedimiento sobre la instalación del adaptador RAID en el conjunto de expansión, consulte "Instalación
de un adaptador PCIe y un conjunto de expansión" en la página 110.
• Asegúrese de seguir la secuencia de prioridad cuando instale un adaptador RAID:
1. La ranura del adaptador RAID en la placa del sistema
2. Una ranura de PCIe en la tarjeta de expansión
Antes de instalar el adaptador RAID:
1. Ponga en contacto el envase antiestático que contiene el nuevo adaptador RAID con cualquier
superficie no pintada de la parte exterior del servidor. A continuación, saque el adaptador RAID nuevo
de la bolsa y colóquelo en una superficie antiestática.
2. Si el nuevo adaptador RAID está instalado en un elemento de sujeción, extraiga el elemento.
Para instalar el adaptador RAID en la placa del sistema, realice los pasos siguientes:
Observe el procedimiento. Está disponible un video del proceso de instalación:
• Youtube:
https://www.youtube.com/playlist?list=PLYV5R7hVcs-C_GGjNudxYy8-c69INMcmE
• Youku:
http://list.youku.com/albumlist/show/id_50462008

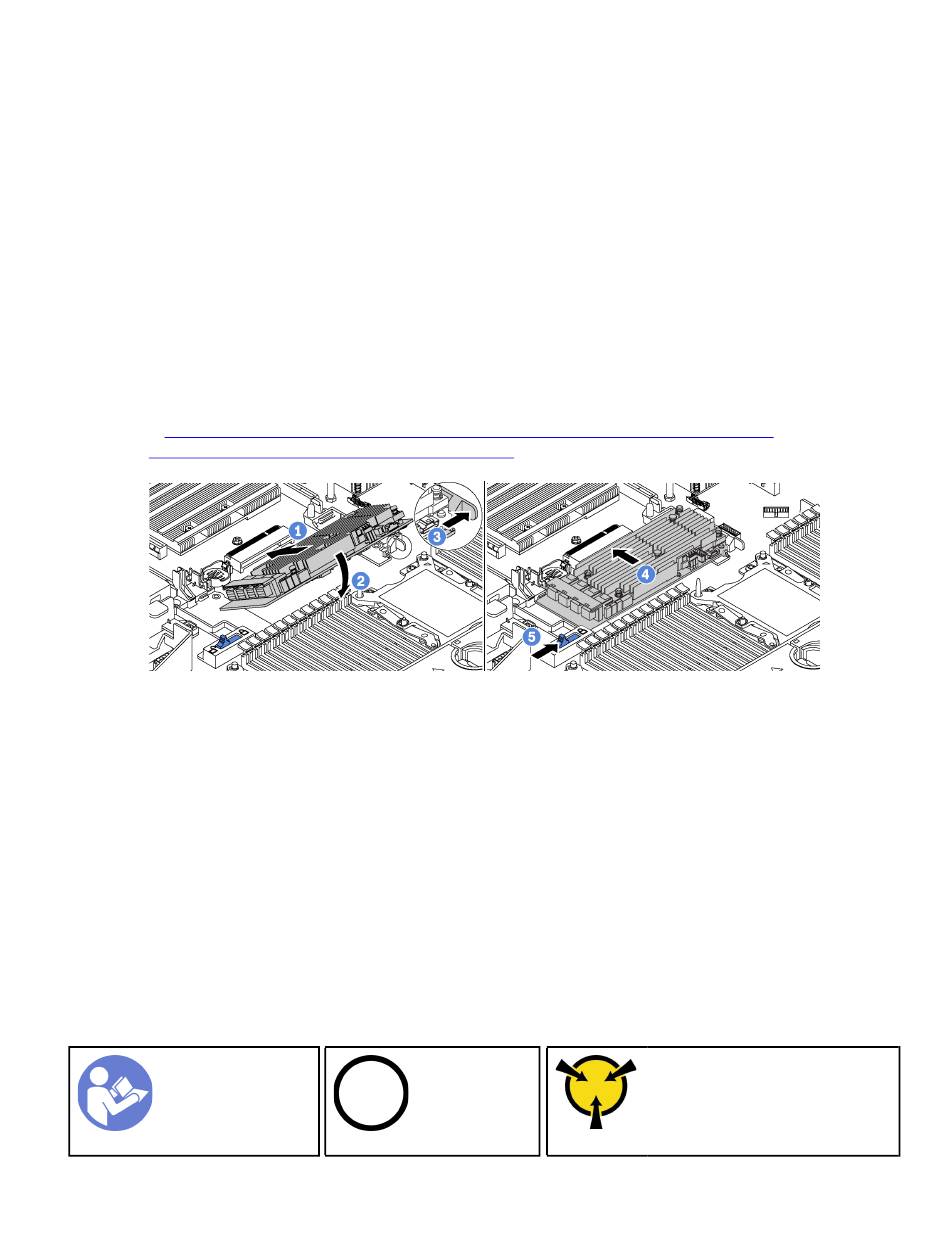

Figura 56. Instalación del adaptador RAID
Paso 1. Coloque el adaptador RAID en la ranura en un ángulo.
Paso 2. Gire el adaptador RAID hacia abajo.
Paso 3. Empuje el pestillo del lado derecho para abrirlo.
Paso 4. Empuje el adaptador RAID a la posición completamente horizontal e insértelo en la ranura del
adaptador RAID.
Paso 5. Deslice el pestillo del lado izquierdo a la posición bloqueada.
Después de instalar el adaptador RAID en la placa del sistema, conecte los cables al nuevo adaptador RAID.
Consulte "Disposición interna de los cables" en la página 36.
Instalación del conjunto de unidad de intercambio en caliente posterior
Utilice esta información para instalar el conjunto de unidad de intercambio en caliente posterior.
"Lea las
instalación
Directrices" en la
página 68
"Apague el
servidor para
esta tarea" en
la página 128
.
Capítulo 3
Configuración de hardware del servidor
"ATENCIÓN:
Dispositivo sensible a la
electricidad estática
Deje el paquete en el suelo antes
de abrirlo" en la página 70
103
