Resumen de contenidos para Siemens SIMATIC S7-1500

  • Página 2 ___________________ CPU 1511-1 PN Prólogo (6ES7511-1AK00-0AB0) ___________________ Guía de la documentación ___________________ SIMATIC Descripción del producto ___________________ Conexión S7-1500 CPU 1511-1 PN Alarmas, mensajes de error, ___________ avisos de diagnóstico y de (6ES7511-1AK00-0AB0) sistema ___________________ Manual de producto Datos técnicos ___________________ Croquis acotado 12/2014...
  • Página 3 Considere lo siguiente: ADVERTENCIA Los productos de Siemens sólo deberán usarse para los casos de aplicación previstos en el catálogo y la documentación técnica asociada. De usarse productos y componentes de terceros, éstos deberán haber sido recomendados u homologados por Siemens. El funcionamiento correcto y seguro de los productos exige que su transporte, almacenamiento, instalación, montaje, manejo y mantenimiento hayan sido realizados de forma...

  • Página 4: Prólogo

    Dichas funciones son un componente importante de un sistema global de seguridad industrial. En consideración de lo anterior, los productos y soluciones de Siemens son objeto de mejoras continuas. Por ello, le recomendamos que se informe periódicamente sobre las...

  • Página 5: Tabla De Contenido

    Índice Prólogo ..............................4 Guía de la documentación ........................6 Descripción del producto ......................... 9 Aplicación ..........................9 Funcionamiento ........................12 Características ........................13 Elementos de mando y señalización ..................16 2.4.1 Vista frontal del módulo con tapa frontal cerrada ..............16 2.4.2 Vista frontal del módulo sin tapa frontal..................

  • Página 6: Guía De La Documentación

    En el manual de sistema y el Getting Started (primeros pasos) se describen detalladamente la configuración, montaje, cableado y puesta en marcha de los sistemas SIMATIC S7-1500 y ET 200MP. La ayuda en pantalla de STEP 7 le asiste en la configuración y programación.
  • Página 7 Guía de la documentación Manual Collection S7-1500/ET 200MP La Manual Collection contiene la documentación completa del sistema de automatización SIMATIC S7-1500 y del sistema de periferia descentralizada ET 200MP recogida en un archivo. Encontrará la Manual Collection en Internet (http://support.automation.siemens.com/WW/view/es/86140384).
  • Página 8 TIA Selection Tool permite generar un lista de pedido completa a partir de la selección o configuración de productos realizada. Encontrará TIA Selection Tool en Internet (http://w3.siemens.com/mcms/topics/en/simatic/tia-selection-tool). CPU 1511-1 PN (6ES7511-1AK00-0AB0) Manual de producto, 12/2014, A5E31264617-AC...

  • Página 9: Descripción Del Producto

    Descripción del producto Aplicación Las CPU de la familia de controladores SIMATIC S7-1500 ofrecen el máximo rendimiento combinado con una excelente manejabilidad. Son idóneas para un gran número de aplicaciones de automatización gracias a las interfaces PROFINET/PROFIBUS incorporadas, al servidor web y a las diversas funcionalidades integradas, como Motion Control, regulador PID, regulador de temperatura o soporte de Trace.

  • Página 10: Funciones Tecnológicas Integradas

    Funciones tecnológicas integradas Las CPU de SIMATIC S7-1500 soportan funciones de Motion Control. STEP 7 ofrece bloques estandarizados según PLCopen para la configuración y la conexión de un accionamiento a la CPU. Motion Control soporta ejes de velocidad, ejes de posicionamiento, ejes sincronizados y encóders externos.

  • Página 11: Safety Integrated

    Descripción del producto 2.1 Aplicación Safety Integrated Las CPU de seguridad están destinadas a usuarios que desean implementar aplicaciones estándar y de seguridad exigentes de forma centralizada o descentralizada. Estas CPU de seguridad permiten el procesamiento de programas estándar y de seguridad en una única CPU.

  • Página 12: Funcionamiento

    Descripción del producto 2.2 Funcionamiento Funcionamiento La CPU contiene el sistema operativo y ejecuta el programa de usuario. El programa de usuario se encuentra en la SIMATIC Memory Card y se procesa en la memoria de trabajo de la CPU. Las interfaces PROFINET disponibles en la CPU permiten la comunicación simultánea con dispositivos PROFINET, controladores PROFINET, dispositivos HMI, programadoras, otros controladores y más sistemas.

  • Página 13: Características

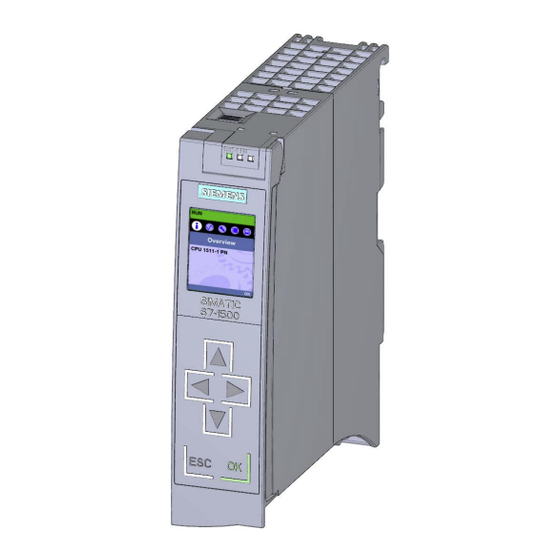

    Descripción del producto 2.3 Características Características Referencia 6ES7511-1AK00-0AB0 Vista del módulo La figura siguiente muestra una CPU 1511-1 PN. Figura 2-1 CPU 1511-1 PN Nota Lámina protectora Tenga en cuenta que la CPU se suministra con una lámina protectora adherida al display. Retire la lámina protectora si es necesario.
  • Página 14 Descripción del producto 2.3 Características Características La CPU 1511-1 PN tiene las siguientes características técnicas: ● Comunicación: – Interfaces La CPU 1511-1 PN tiene una interfaz PROFINET (X1) con dos puertos (P1R y P2R). Además de la funcionalidad básica de PROFINET, también soporta PROFINET IO RT (Realtime) e IRT (Isochronous Realtime), es decir, la interfaz permite la comunicación PROFINET IO o la configuración en tiempo real.
  • Página 15 Descripción del producto 2.3 Características ● Tecnología integrada: – Motion Control Bloques PLCopen para programar funciones de movimiento mediante PROFINET IO IRT con interfaz PROFIdrive. La funcionalidad soporta ejes de velocidad, ejes de posicionamiento, ejes sincronizados y encóders externos. – Funcionalidad de regulación integrada - Regulador PID universal y regulador de 3 puntos con optimización integrada - Regulador de temperatura integrado ●...

  • Página 16: Referencia

    2.4 Elementos de mando y señalización Referencia Encontrará más información sobre el tema "Seguridad integrada/Protección de acceso" en el manual de sistema S7-1500, ET 200MP (http://support.automation.siemens.com/WW/view/es/59191792). Elementos de mando y señalización 2.4.1 Vista frontal del módulo con tapa frontal cerrada La figura siguiente muestra la vista frontal de la CPU 1511-1 PN.
  • Página 17 S7-1500, ET 200MP (http://support.automation.siemens.com/WW/view/es/59191792). Referencia Obtendrá información detallada sobre las opciones del display, un curso y una simulación de los comandos de menú seleccionables en SIMATIC S7-1500 Display Simulator (http://www.automation.siemens.com/salesmaterial-as/interactive-manuals/getting- started_simatic-s7-1500/disp_tool/start_en.html). CPU 1511-1 PN (6ES7511-1AK00-0AB0)

  • Página 18: Vista Frontal Del Módulo Sin Tapa Frontal

    Descripción del producto 2.4 Elementos de mando y señalización 2.4.2 Vista frontal del módulo sin tapa frontal La siguiente figura muestra los elementos de mando y de conexión de la CPU 1511-1 PN. ① Indicadores LED del estado operativo actual y el estado de diagnóstico de la CPU ②...

  • Página 19: Vista Posterior Del Módulo

    Descripción del producto 2.5 Selector de modo 2.4.3 Vista posterior del módulo La siguiente imagen muestra los elementos de conexión de la parte posterior de la CPU 1511-1 PN. ① Superficies de contactado de la pantalla ② Unión por conector para bus de fondo ③...

  • Página 20: Funciones

    ● Shared device ● Modo isócrono Referencia Encontrará más información sobre el tema "PROFINET IO" en la Ayuda en pantalla de STEP 7 y en el manual Descripción del sistema PROFINET (http://support.automation.siemens.com/WW/view/es/19292127). CPU 1511-1 PN (6ES7511-1AK00-0AB0) Manual de producto, 12/2014, A5E31264617-AC...

  • Página 21: Profienergy

    La mayor parte de la energía se ahorra en el proceso; el dispositivo PROFINET solo contribuye al potencial de ahorro con algunos vatios. Información adicional ● Manual de funciones PROFINET (http://support.automation.siemens.com/WW/view/es/68039307) ● Encontrará más información sobre PROFIenergy en la especificación PROFINET en Internet (http://www.profibus.com). 2.6.3 Borrado total Con algunas excepciones, el "borrado total"...
  • Página 22 * Las variables remanentes de objetos tecnológicos se mantienen, pero el contenido de determinadas variables se reinicializa parcialmente. Referencia Encontrará más información sobre el borrado total en el capítulo "Borrado total" del manual de sistema S7-1500, ET 200MP (http://support.automation.siemens.com/WW/view/es/59191792). CPU 1511-1 PN (6ES7511-1AK00-0AB0) Manual de producto, 12/2014, A5E31264617-AC...

  • Página 23: Restablecer La Configuración De Fábrica De La Cpu

    Descripción del producto 2.6 Funciones 2.6.4 Restablecer la configuración de fábrica de la CPU Al restablecer la configuración de fábrica se restablece el estado de suministro de la CPU. Esta función borra toda la información almacenada en la memoria interna de la CPU. Nota Si desmonta una CPU PROFINET y la quiere utilizar en otro lugar con otro programa o simplemente almacenarla, le recomendamos que restablezca su estado de suministro.

  • Página 24: Procedimiento Mediante El Display

    Descripción del producto 2.6 Funciones Procedimiento mediante el display Asegúrese de que la CPU se encuentra en estado operativo STOP (el LED RUN/STOP se enciende en amarillo). Para acceder al comando de menú "Valores de fábrica", elija los siguientes comandos de menú...

  • Página 25: Objeto De Memoria

    Referencia Encontrará más información sobre el tema "Restablecer configuración de fábrica" en el manual de funciones Estructura y utilización de la memoria de la CPU (http://support.automation.siemens.com/WW/view/es/59193101), así como en la Ayuda en pantalla de STEP 7. CPU 1511-1 PN (6ES7511-1AK00-0AB0)

  • Página 26: Conexión

    Conexión Este capítulo contiene información sobre la asignación de pines de cada una de las interfaces, así como el esquema de principio de la CPU 1511-1 PN. Tensión de alimentación de 24 V DC (X80) El conector de alimentación viene de fábrica enchufado en la CPU. La siguiente tabla muestra la asignación de pines con una tensión de alimentación de 24 V DC.

  • Página 27: (Http://Support.aUtomation.sIemens.cOm/Ww/View/Es/59191792)

    RD_N Receive Data - Ground Ground Referencia Encontrará más información sobre el tema "Conexión de la CPU" y sobre el tema "Accesorios/Repuestos" en el manual de sistema S7-1500, ET 200MP (http://support.automation.siemens.com/WW/view/es/59191792). CPU 1511-1 PN (6ES7511-1AK00-0AB0) Manual de producto, 12/2014, A5E31264617-AC...

  • Página 28: Asignación De Direcciones Mac

    Conexión Asignación de direcciones MAC La CPU 1511-1 PN tiene una interfaz PROFINET con dos puertos. La interfaz PROFINET propiamente dicha tiene una dirección MAC, y cada uno de los dos puertos PROFINET tiene una dirección MAC propia, de modo que para la CPU 1511-1 PN hay en total tres direcciones MAC.

  • Página 29: Esquema De Principio

    Conexión Esquema de principio La figura siguiente muestra el esquema de principio de la CPU 1511-1 PN. ① Display PN X1 P1 R Interfaz PROFINET X1 puerto 1 ② Selector de modo RUN/STOP/MRES PN X1 P2 R Interfaz PROFINET X1 puerto 2 ③...

  • Página 30: Alarmas, Mensajes De Error, Avisos De Diagnóstico Y De Sistema

    Encontrará más información sobre el tema "Alarmas" en la Ayuda en pantalla de STEP 7. Encontrará información adicional sobre los temas "Diagnóstico" y "Avisos de sistema" en el manual de funciones Diagnóstico (http://support.automation.siemens.com/WW/view/es/59192926). Indicación de estados y errores en la CPU Indicadores LED La figura siguiente muestra los indicadores LED de la CPU 1511-1 PN.
  • Página 31 Alarmas, mensajes de error, avisos de diagnóstico y de sistema 4.1 Indicación de estados y errores en la CPU Significado de los LED RUN/STOP, ERROR y MAINT La CPU 1511-1 PN posee tres LED para indicar el estado operativo actual y el estado de diagnóstico.

  • Página 32: Significado Del Led Link Rx/Tx

    Alarmas, mensajes de error, avisos de diagnóstico y de sistema 4.1 Indicación de estados y errores en la CPU LED RUN/STOP LED ERROR LED MAINT Significado Arranque (cambio de RUN → STOP) LED apagado LED apagado LED parpadea en amarillo/verde Arranque (boot de la CPU) Test de LED al arrancar, enchufar un LED parpadea en...

  • Página 33: Datos Técnicos

    Datos técnicos 6ES7511-1AK00-0AB0 Nombre del producto CPU 1511-1 PN Información general Versión de HW FS06 Versión de firmware V1.7 Ingeniería con STEP 7 TIA Portal configurable/integrado desde V13 SP1 versión Display Diagonal del display (cm) 3,45 cm Elementos de mando Cantidad de teclas Selector de modo Tensión de alimentación...
  • Página 34 Datos técnicos 6ES7511-1AK00-0AB0 Tiempos de ejecución de CPU Para operaciones de bits, típ. 60 ns Para operaciones de palabras, típ. 72 ns Para aritmética en coma fija, típ. 96 ns Para aritmética en coma flotante, típ. 384 ns Bloques CPU Número de elementos (total) 2000;...
  • Página 35 Datos técnicos 6ES7511-1AK00-0AB0 Contadores IEC Cantidad Cualquiera (solo limitada por la memoria de trabajo) Remanencia sí Configurable • Temporizadores S7 Cantidad 2048 Remanencia sí Configurable • Temporizadores IEC Cantidad Cualquiera (solo limitada por la memoria de trabajo) Remanencia sí Configurable •...
  • Página 36 Datos técnicos 6ES7511-1AK00-0AB0 Memorias imagen parciales del proceso Número de memorias imagen parciales del proceso, máx. Hardware Número de sistemas IO jerárquicos Número de maestros DP A través de CM 4; en total se pueden enchufar un máximo de 4 CM/CP (PROFIBUS, PROFINET, Ethernet) Número de controladores IO Integrados A través de CM...
  • Página 37 Datos técnicos 6ES7511-1AK00-0AB0 Protocolos Sí Controlador PROFINET IO • Sí Dispositivo PROFINET IO • Sí Comunicación SIMATIC • Sí Comunicación IE abierta • Sí Servidor web • sí Redundancia de medio • Interfaz física RJ 45 (Ethernet) 100 Mbits/s sí Autonegotiation sí...
  • Página 38 Datos técnicos 6ES7511-1AK00-0AB0 De éstos en línea, máx. • Número de dispositivos IO activa- • bles/desactivables simultáneamente, máx. Número de dispositivos IO por cambiador de • herramienta, máx. El valor mínimo del tiempo de actualización Tiempos de actualización • también depende de la parte de comunicación ajustada para PROFINET IO, del número de dispositivos IO y del número de datos de usuario configurados.
  • Página 39 Datos técnicos 6ES7511-1AK00-0AB0 Comunicación SIMATIC Comunicación S7, como servidor Sí Comunicación S7, como cliente Sí Datos de usuario por petición, máx. Ver la Ayuda en pantalla (S7 communication, User data size) Comunicación IE abierta TCP/IP Sí 64 kbytes Longitud de los datos, máx. •...
  • Página 40 Datos técnicos 6ES7511-1AK00-0AB0 Funciones de test y puesta en marcha Puesta en marcha común (Team Engineering) sí; acceso online paralelo para hasta 5 sistemas de ingeniería Estado del bloque sí; hasta 8 simultáneamente (sumando todos los clientes ES) Paso individual Estado/forzar Estado/forzar variables Sí...
  • Página 41 Datos técnicos 6ES7511-1AK00-0AB0 Regulador sí; regulador PID universal con optimización PID_Compact • integrada sí; regulador PID con optimización integrada para PID_3Step • válvulas Sí; regulador PID con optimización integrada PID-Temp • para temperatura Contaje y medición Sí High Speed Counter •...
  • Página 42 Datos técnicos Datos técnicos generales Encontrará información sobre los datos técnicos generales, p. ej., normas y homologaciones, compatibilidad electromagnética, grado de protección, etc., en el manual de sistema S7-1500, ET 200MP (http://support.automation.siemens.com/WW/view/es/59191792). CPU 1511-1 PN (6ES7511-1AK00-0AB0) Manual de producto, 12/2014, A5E31264617-AC...

  • Página 43: Croquis Acotado

    Croquis acotado Este capítulo incluye el croquis acotado del módulo montado en un perfil soporte, así como un croquis acotado con tapa frontal abierta. Deben observarse las dimensiones al montar en armarios, salas de equipos, etc. Croquis acotados de la CPU 1511-1 PN Figura A-1 Croquis acotado de la CPU 1511-1 PN, vista frontal y lateral CPU 1511-1 PN (6ES7511-1AK00-0AB0)
  • Página 44 Croquis acotado Figura A-2 Croquis acotado de la CPU 1511-1 PN, vista lateral con tapa frontal abierta CPU 1511-1 PN (6ES7511-1AK00-0AB0) Manual de producto, 12/2014, A5E31264617-AC...
