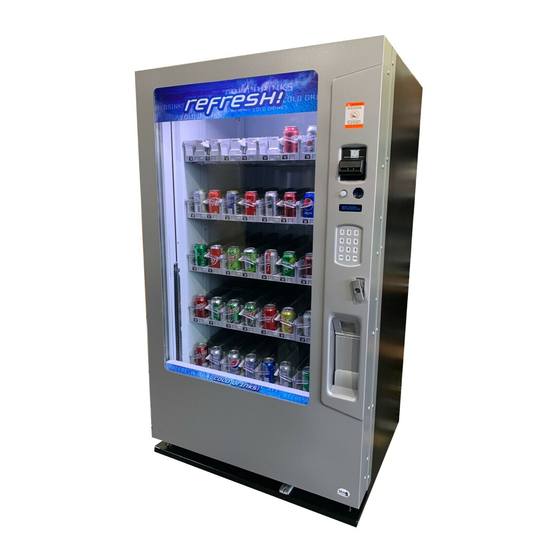

- Página 1 MANUAL DE PROGRAMACIÓN 24/3/2008.
-
Página 2: Manual De Programación
MANUAL DE PROGRAMACIÓN FUNCIONES DE LOS PULSADORES PULSADOR SALIR Abortar o escapar a Nº 1 programación anterior Incrementar o PULSADOR SUBIR/ Nº 2 INCREMENTAR acceder a siguiente programación Disminuir o acceder PULSADOR BAJAR/ Nº 3 DECREMENTAR a anterior programación ENTRAR/ SALVAR Entrar o salvar PULSADOR Nº... -
Página 3: Menú De Programación
MENÚ DE PROGRAMACIÓN Diagnostics diagnostico Coin payout descarga de tubos Tube fill llenado de tubos Test mode test de motores Calibration calibración Cash data contadores de caja Sale data contadores de venta Discount counter* contadores de descuento Free counter* contadores de venta gratis Set price precios Configuration... - Página 4 “TUBE FILL” LLENADO DE TUBOS Esta función permite llenar los tubos de cambio del monedero. Pulsando selección #4 cuando display indica "tube fill", la maquina entrara en función llenado tubos. A continuación podremos introducir las monedas por la ranura superior del monedero. Para acceder a menú...
- Página 5 “TEST MODE” “TEST MOTORS” PRUEBA DE MOTORES X,Y, Z, CLAMP Después de terminar el trabajo en los motores asegurarse de que los motores retornen a la posición de inicio antes de cerrar la puerta. “TEST MOTORS” “X MOTOR” PRUEBA MOTOR X. (DERECHA / IZQUIERDA) Pulsando selección #4 cuando display indica “pls wait...entering test motors mode”...
- Página 6 “TEST MOTORS” “CLAMP MOTOR” PRUEVA MOTOR CLAMP. (DEDOS) Pulsar selección #4 el display indicara “clamp motor clamp open” (motor dedos abrir dedos). Pulsar selección #4 el display indicara “testing in progres” los dedos de la mano sé abrirán. ---LA MANO NO-SE ABRIRA SI YA ESTA ABIERTA--- Pulsar selección #1 para salir.
- Página 7 “TEST MODE” “RELAY” PRUEVA DE RELES Esta función permite realizar una prueba de los reles de la maquina. Pulsar selección #4 cuado el display indica “test mode” “switchs”, en este momento podremos realizar una prueba de los siguientes reles: Compressor (compresor). Fluorescent light (fluorescentes).
- Página 8 “CALIBRATION” “PASS” CODIGO DE ACCESO LOS MENUS DE CALIBRACION ESTAN PROTEGIDOS POR UN CODIGO DE ACCESO. “CASH DATA” CONTADORES DE CAJA Esta función permite visualizar los contadores de caja. Pulsar selección #4 cuando el display indica “cash data” podremos obtener los contadores de caja (importe) totales.
- Página 9 “FREE COUNTERS” CONTADOR DE VENTAS GRATIS Esta función permite programar ventas gratis. Esta programación se visualizara solamente cuando “override” este activada. Pulsar selección #4 cuando el display indica “free counters” la maquina nos indicara el contador total de ventas gratis. Pulsando selección #2 o #3 podremos desplazarnos por todas las selecciones.
- Página 10 “CONFIGURATION” CONFIGURACIÓN Hay varias opciones que puede activar o desactivar (on/off). Las opciones son las siguientes: “MULTI-PRICE” PRECIO MÚLTIPLE On =todas las selecciones pueden ser programadas individualmente. Off = todas las selecciones serán ajustadas al mismo precio que la selección 1. “TIMING FEATURES”* VISUALIZACION DE PROGRAMACIONES TEMPORIZADAS.
- Página 11 “SO INDICATOR” INDICADOR DE “AGOTADO” On = aparecerá un pequeño símbolo ( ) en la esquina inferior derecha del visor cuando al menos una columna esté agotada la máquina detecte un error. Off = el símbolo no aparecerá. “COUNT BY SELECTION/PRICE” CONTADOR POR SELECCIÓN / PRECIO Count By Selection = los contadores serán visualizados por selección.
- Página 12 “SET LANGUAGE” LENGUAJE DEL DISPLAY Esta función permite programar el lenguaje que se visualizara en modo de venta. Pulsar selección #4 cuando el display indica “set language” estaremos en la programación en la cual podremos reprogramar el idioma del display, apareciendo el lenguaje en curso. Pulsar selección #4.
- Página 13 “LIGHTING” ILUMINACION Esta función permite programar el encendido y apagado de los tubos fluorescentes. Nota: esta función solo se visualizara cuando “timing features” este en “on”. Pulsar selección #4 cuando el display indique “lighting” estaremos en la programación en la cual podremos activar la programación de iluminación.
- Página 14 “REFRIGERATION” REFRIGERACION Esta programación permite programar los parámetros del grupo de frió. Pulsar selección #4 cuando el display indica “refrigeration” estaremos en la programación en la cual podremos programar los parám etros de refrigeración de la maquina. Apareciendo en el display “set point”...
- Página 15 Esta programación nos permite desactivar un nu mero determinado de selecciones cuando la temperatura del mueble supera 3.5ºC durante mas de 15 minutos. 1. Pulsar selección #4, cuando el diplay indique “TempLO shlt 1”.en el display aparecerá “Disable”. 2. Pulsar selección #2, para activar “Enable” o desactivar “Disable” la bandeja nº 1. 3.
- Página 16 “DISCOUNT” DESCUENTOS Esta función nos permite programar unos descuen tos en las selecciones. Pulsar selección #4 cuando el display indique “discount” entraremos en la programación de descuentos. El display indicara “enable off” (programación desactivada). Pulsar selección #4 “off” parpadeara. Pulsar selección #2 para activar esta función “on”. Pulsar selección #4 para confirmar los cambios.
- Página 17 “OVERRIDE” DESACTIVACION Esta función nos permite desactivar las funciones temporizadas de: “FREE VEND” (VENTA GRATIS) = “ON/OFF” “SALES BLOCKING” (BLOQUEO DE SELECCIONES ) = “ON/OFF” “DISCOUNT” (DESCUENTOS) = “ON/OFF” “LIGHT TIMING” (ILUMINACION) = “ON/OFF” “REFRIGERATION” (REFRIGERACION) = “ON/OFF” Pulsar selección #4 cuando el display indique “override”, el display indicara “free vend” Pulsar selección #4, “on/off”...
-
Página 18: Programacion De Errores
PROGRAMACION DE ERRORES ERROR DESCRICION DEL METODO DE CHEQUEO ACCION CORRECTORA CODIGO DE ERROR Vending Mechanism- PDC Error. Mecanismo de venta-error en la mano. X-motor jam El motor “X” no esta en la Verificar: si la mano no se mueve, verificar el LED situado a la izquierda de la Sustituir el fusible si es necesario, encienda la maquina y efectúe una Motor X averiado posición correcta. - Página 19 ERROR DESCRICION DEL METODO DE CHEQUEO ACCION CORRECTORA CODIGO DE ERROR El brazo tropezó cuando Verificar la posición de los productos para ver si hay alguno indicando vacío. Realice una prueba de venta de productos agotados, si la mano choca con Jan-Recovered.
- Página 20 ERROR DESCRICION DEL METODO DE CHEQUEO ACCION CORRECTORA CODIGO DE ERROR La placa de la mono Verificar el cableado entre la placa de la mano (PDC) y la placa de control de Desconectar la maquina de la alimentación y verificar los pins de los Failed communication (PDC) no comunica con la...
- Página 21 ERROR DESCRICION DEL METODO DE CHEQUEO ACCION CORRECTORA CODIGO DE ERROR Se ha recibido un La placa PDC ignora automáticamente este comando inapropiado. Command Out of Sequence. comando MDB Comando fuera de inapropiado en la placa secuencia. PDC. Command in Durante un Test/ Config La placa PDC ignora automáticamente este comando inapropiado.
- Página 22 ERROR DESCRICION DEL METODO DE CHEQUEO ACCION CORRECTORA CODIGO DE ERROR El motor salida producto Verificar el cableado del motor salida de producto externo. Desconectar y conectar el conector del motor. Realizar un test del motor Hop.Buck No Current externo no se movió o no salida de producto externo.
- Página 23 ERROR DESCRICION DEL METODO DE CHEQUEO ACCION CORRECTORA CODIGO DE ERROR Incorrecto check sum del Desenchufe máquina, espera al menos Cinco segundos, encienda la máquina. Si el error no se soluciona cambiar el monedero. “Coin Read Only Memory” monedero-reportado por el Borre el error a mano.
- Página 24 ERROR DESCRICION DEL METODO DE CHEQUEO ACCION CORRECTORA CODIGO DE ERROR El sensor del billetero no Verificar el billetero por si hay un atasco o suciedad. Si no hay obstrucción aparente, sustituir el billetero. Bill Validator Sensor esta funcionando. Sensor del billetero. Card Reader Lector de tarjetas Card Reader...
- Página 25 ERROR CAUSA DEL PROBLEMA ACCIÓN CORRECTORA PROBLEMAS CON EL MONEDERO. Monedero no acepta monedas La placa de control no esta alimentada. Verificar que el LED rojo de la placa electrónica este destellando. Si esta destellando, verifique las conexiones del monedero MDB. Si es correcto cambie el monedero.
- Página 26 ERROR CAUSA DEL PROBLEMA ACCIÓN CORRECTORA Billetero El billetero no esta alimentado. Desconectar la alimentación, esperar 10 segundos, conectar de nuevo la alimentación y verificar si el billetero se reinicia. Si no es así, verificar el cableado o reemplace el billetero. Billetero desactivado por el monedero o cableado defectuoso.
- Página 27 ERROR CAUSA DEL PROBLEMA ACCIÓN CORRECTORA REFRIGERACION Sensor de temperatura defectuoso. Verificar el cableado y/o sustituir el sensor. La unidad de refrigeración no arranca. Placa de control defectuosa. Sustituir la placa de control. La unidad de refrigeración no La maquina no esta conectada a la red eléctrica. Verificar el cable de conexión y la fuente de alimentación.
- Página 28 ERROR CAUSA DEL PROBLEMA ACCIÓN CORRECTORA El compresor funciona pero la Perdida de refrigerante. Limpiar la pelusa, tierra, hojas o posibles obstrucciones en las aletas del condensador y el temperatura del mueble esta evaporador. Motor ventilador condensador no funciona. caliente. Verificar los motores del condensador y el evaporador.
- Página 29 NOTAS...
