Salidas Push-Pull (sólo los modelos con paso 10 mm, 20mm, 30 mm ESTÁNDAR)
Los modelos con paso 10mm, 20mm, 30mm ESTÁNDAR (no los modelos H) cuentan con salidas
digitales 0-24 VDC de tipo Push-Pull.
Las salidas pueden funcionar como PNP y como NPN. Cuando se enciende, la barrera reconoce el
tipo de conexión de la carga y funciona como corresponde.
Las dos salidas son independientes y se pueden conectar, por ejemplo, una a una carga PNP y la otra

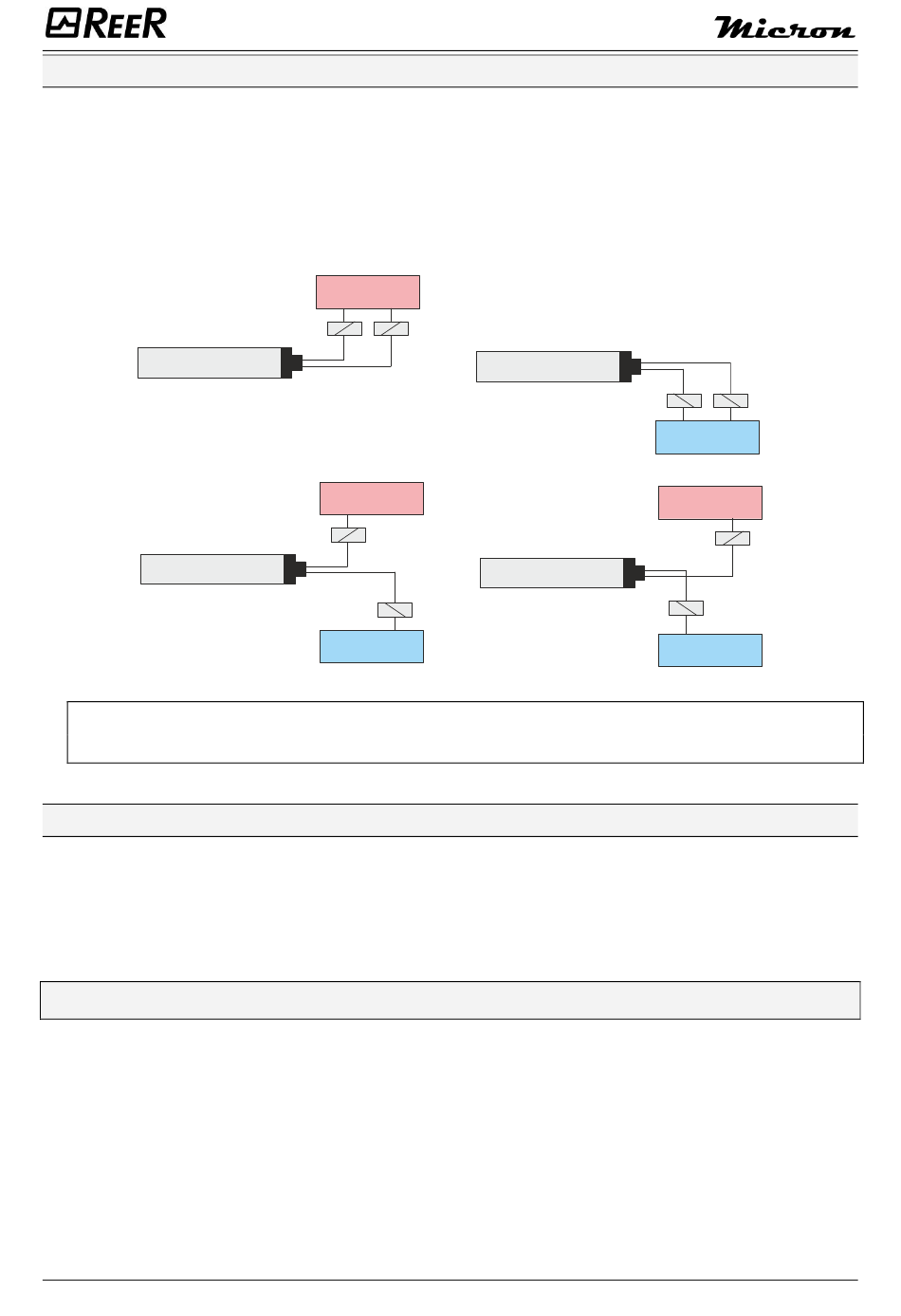

a una carga NPN. La siguiente figura representa todas las conexiones posibles.
OUT1=NPN
OUT2=NPN
Micron RX Micron RX
OUT1=NPN
OUT2=PNP
Micron RX Micron RX

Atención: después de modificar las conexiones de las salidas, es indispensable apagar y encender
otra vez la barrera Micron.
Advertencias sobre los cables de conexión

No utilizar cables de más de 50m de longitud.

Se recomienda tener separada la alimentación de la barrera de la de otros equipos eléctricos de
potencia (motores eléctricos, inversores, variadores de frecuencia) u otras fuentes de interferencia.

Conectar el Emisor y el Receptor en la toma de tierra.

Los cables de conexión deben realizar un recorrido distinto del de los otros cables de potencia.

El Emisor, el Receptor y el dispositivo conectado con las salidas deben tener la masa (0 VDC) en común.
8
BARRERA FOTOELÉCTRICA DE MEDICIÓN
+24VDC
OUT1
OUT2
+24VDC
OUT1
OUT2
GND
OUT1=PNP
OUT2=PNP
OUT1
Micron RX
OUT2
OUT1=PNP
OUT2=NPN
OUT1
Micron RX
OUT2
8541124 - 12/12/2018 - Rev.6
GND
+24VDC
GND
