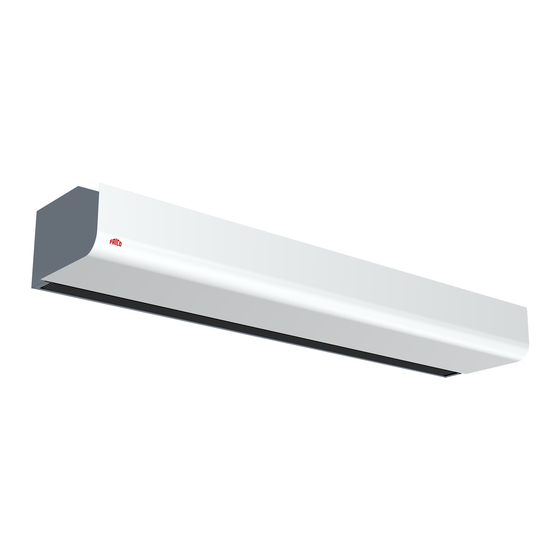

Frico PA3500 Manual Del Usuario

Ocultar thumbs Ver también para PA3500:

Publicidad

Idiomas disponibles

Idiomas disponibles

Enlaces rápidos

Descargar este manual
SE
.... 27
FR
.... 57
FI
.... 90
EN
.... 33
IT
.... 64
PA3500/4200
NO
.... 38
NL
.... 71
Original instructions
DE
.... 44
PL
.... 78
ES
.... 51
RU
.... 84

Publicidad

loading

Manuales relacionados para Frico PA3500

Resumen de contenidos para Frico PA3500

  • Página 1 Original instructions PA3500/4200 ..27 ..33 ..38 ..44 ..51 ..57 ..64 ..71 ..78 ..84 ..90...
  • Página 2 PA3500/4200 Introduktionssidorna består huvudsakligen av bilder. För översättning av de engelska texter som används, se respektive språksidor. The introduction pages consist mainly of pictures. For translation of the English texts used, see the respective language pages. Introduksjonssidene består hovedsakelig av bilder. For oversettelse av de engelske tekstene, se de respektive språksidene.
  • Página 3 PA3500/4200 PA3500 DN20 (3/4"), outside thread PA 2 m; 2,5 m [mm] [mm] PA3510 1039 PA3515 1549 PA3520 2039 PA3525 2549 1, 1,5 m: 4 x M8 2 m: 6 x M8 SIRe 2,5 m: 8 x M8 [mm] [mm]...
  • Página 4 PA3500/4200 PA4200 DN20 (3/4"), outside thread PA 2 m; 2,5 m [mm] [mm] PA4210 1039 PA4215 1549 PA4220 2039 PA4225 2549 SIRe 1, 1,5 m:4 M8 2 m: 6 M8 2,5 m: 8 M8 [mm] [mm] 1572 1515 PA4215 PA4220...
  • Página 5 PA3500/4200 Fig. 1A: Open the unit by raising the front panel. Fig. 1B: When the front has been removed it it The front is blocked in open position with the important to be sure it is firmly seated in the front front hatch hook.
  • Página 6 PA3500/4200 PA3510/PA3515/PA4210/PA4215 [mm] [mm] PA3500 PA4200 [mm] PA3510 PA4210 PA3515 1260 PA4215 1260 PA3520/PA4220 PA3525/PA4225 Fig. 5: M8-holes for mounting.
  • Página 7 PA3500/4200 PA3500/4200 + PA34WB PA34WB 20 mm Fig. 6: See separate manual for PA34WB. Quantity Length Fig. E-nr RSK-nr EL-nr Type included (SE) (SE) (NO) PA3510/15, PA4210/15 2 pcs 400 mm Fig. 6 87 505 68 673 91 18 49 320 82...
  • Página 8 PA3500/4200 Accessories PA34CB PA34TR PA34WS (PA34VD) (PA34CB) Fig. 7: PA34TR + PA34CB + PA34VD. Fig.8: PA34WS + PA34CB See separate manual for PA34TR. See separate manual for PA34WS. Quantity Length E-nr RSK-nr EL-nr Type included (SE) (SE) (NO) PA34CB15 PA3510/15, PA4210/15...
  • Página 9 PA3500/4200 Accessories Length E-nr RSK-nr Type (SE) (SE) PA3510 87 505 42 673 91 00 PA3XT10 130-200 mm PA3XT15 PA3515 130-200 mm 87 505 43 673 91 01 PA3520 130-200 mm 87 505 44 673 91 02 PA3XT20 PA3XT25 PA3525...
  • Página 10 PA3500/4200 Accessories Note! The air curtain must be secured in the wall or ceiling. PA3VDW PA4VDW PA3JK PA4JK Fig. 11: See separate manual for PA3JK / PA4JK.
  • Página 11 PA3500/4200 Accessories PA3HE(VDW) PA4HE(VDW) PA3JK PA3VDW AXP300 PA4JK PA4VDW E-nr RSK-nr EL-nr NRF-nr Type (SE) (SE) (NO) (NO) 54 300 07 85 023 71 PA3JK PA3500 87 515 22 673 11 96 PA4JK PA4200 87 515 23 673 11 97...
  • Página 12 PA3500/4200 Accessories SIReBN SIReACY SIReRTX SIReUR SIReWTA SIReCJ4/SIReCJ6 SIReCC SIReAAY EL-nr Length Type E-nr RSK-nr NRF-nr Dimensions (NO) (SE) (SE) (NO) SIReBN 87 506 57 673 19 43 54 090 04 85 025 82 SIReACY 87 506 61 673 21 00...
  • Página 13 PA3500/4200 PA3500 A PA4200 A Transformer Transformer SIReB1 Actuator Supply 230V~ 230V~ ROOM...
  • Página 14 PA3500/4200 PA3500 E PA4200 E Transformer Transformer SIReB1 Actuator 230V~ ROOM...
  • Página 15 PA3500/4200 PA3500 W PA4200 W Transformer Transformer SIReB1 Actuator Supply 230V~ 230V~ ROOM...
  • Página 16 PA3500/4200 PA3500 E 230V3~ PA4200 E 230V3~ PA4210E/4215E PA4220E/4225E PA4215E/4220E/422 PA4210E °C °C °C °C White White Internal Motor protection sensor 230V Yellow 230V 200V Orange 200V 170V 170V 145V Brown 145V 120V Black 120V 100V Green 100V Blue Blue...
  • Página 17 PA3500/4200 SIReB Basic PA3500/4200 A PA3500/4200 E SIReUB1 SIReRTX SIReB1/B2/B1EC 230V~ (optional) ROOM Pot. Unit ID ACTUATOR SUPPLY SIReCC6XX L=2m (max 50 m) SIReCC6XX (max 50 m) SIReB1/B2/B1EC 230V~ ROOM Pot. Unit ID ACTUATOR SUPPLY SIReCC6XX (max 50 m) SIReB1/B2/B1EC...
  • Página 18 PA3500/4200 SIReB Basic PA3500/4200 W SIReUB1 SD230 SIReRTX SIReB1/B2/B1EC 230V~ (optional) ROOM Pot. Unit ID ACTUATOR SUPPLY SIReCC6XX L=2m (max 50 m) L=1,5m SIReCC6XX (max 50 m) SD230 SIReB1/B2/B1EC 230V~ ROOM Pot. Unit ID ACTUATOR SUPPLY SIReCC6XX (max 50 m)
  • Página 19 PA3500/4200 Technical specifications PA3500 Voltage motor: 230V~ Ambient, no heat - PA3500 A Type Output Airflow* Sound Sound Motor Voltage Amperage Length Weight power* pressure* motor motor [kW] [dB(A)] [dB(A)] [mm] [kg] PA3510A 900/2000 41/61 230V~ 1039 PA3515A 1400/3100 42/62...
  • Página 20 PA3500/4200 Technical specifications PA4200 Voltage motor: 230V~ Ambient, no heat - PA4200 A Type Output Airflow* Sound Sound Motor Voltage Amperage Length Weight power* pressure* motor motor [kW] [dB(A)] [dB(A)] [mm] [kg] PA4210A 950/2400 46/66 230V~ 1039 1300/3500 47/67 1260...
  • Página 21 PA3500/4200 Output charts water PA3500 WH Supply water temperature: 110 °C Water temperature: 110/80 °C Room temperature: +18 °C Room temperature: +18 °C Outlet air temperature: +35 °C* Type Airflow Output Return Water Pressure Output* Outlet Water Pressure position water temp.
  • Página 22 PA3500/4200 Output charts water PA3500 WL Supply water temperature: 80 °C Water temperature: 80/60 °C Room temperature: +18 °C Room temperature: +18 °C Outlet air temperature: +35 °C* Type Airflow Output Return Water Pressure Output* Outlet Water Pressure position water temp.
  • Página 23 PA3500/4200 Output charts water PA3500 WLL Supply water temperature: 55 °C Water temperature: 55/35 °C Room temperature: +18 °C Room temperature: +18 °C Outlet air temperature: +32 °C Type Airflow Output Return Water Pressure Output* Outlet Water Pressure position water temp.
  • Página 24 PA4225WH max 6400 37,5 0,46 42,9 37,7 0,96 17,2 2800 15,8 0,11 25,5 44,7 0,57 ) Recommended outlet air temperature for good comfort and optimized output. ) Nominal output at given supply and return water temperature. See www.frico.se for additional calculations.
  • Página 25 6400 37,1 0,47 18,4 36,2 34,6 0,44 16,2 2800 16,5 0,15 20,4 39,3 0,25 ) Recommended outlet air temperature for good comfort and optimized output. ) Nominal output at given supply and return water temperature. See www.frico.se for additional calculations.
  • Página 26 6200 29,6 32,0 0,95 17,6 26,5 30,5 0,64 2700 13,0 29,0 0,28 33,2 0,34 ) Recommended outlet air temperature for good comfort and optimized output. ) Nominal output at given supply and return water temperature. See www.frico.se for additional calculations.

  • Página 27: Funcionamiento

    Aplicación kit de unión (figura 9). La PA3500 ha sido diseñada para entradas y La instalación se puede rematar con un puertas de hasta 3,5 metros de altura. juego de embellecedores que permite ocultar La PA4200 ha sido diseñada para entradas y...
  • Página 28 PA3500/4200 Montaje en vertical PA3JK Unidad de calor eléctrico La conexión eléctrica se realiza en la parte Las unidades de 1,5 metros o más se pueden superior de la unidad (horizontal) o en la montar en vertical. Para ello, todas las parte trasera (vertical).
  • Página 29 Las conexiones a la batería calentadora requerir un ajuste de gran precisión en deben estar equipadas con válvulas de corte función de la carga de la puerta. (incluidas en los juegos de válvulas Frico) para poder desmontarla sin problemas en Filtro (W) caso necesario.

  • Página 30: Mantenimiento

    PA3500/4200 Mantenimiento Control de la temperatura El control de temperatura de SIRe mantiene Unidad de calor por agua: la temperatura de descarga. Si la temperatura Limpie periódicamente el filtro del aparato supera de algún modo el valor predefinido, se para garantizar el efecto de cortina y la activa la alarma de sobrecalentamiento.
  • Página 31 PA3500/4200 En las unidades con calor eléctrico, compruebe tam- Seguridad bién lo siguiente: • Todas las instalaciones con productos de • Compruebe la alimentación eléctrica de la calor eléctrico deben equiparse con un batería eléctrica, así como los fusibles y el interruptor diferencial residual de 300 mA disyuntor (si procede).
  • Página 32 Pressure drop [kPa] Caída de presión ) Temperatura recomendada del aire de salida para un buen confort y un rendimiento optimizado. ) Rendimiento nominal a una temperatura del agua de suministro y retorno específica. Visite www.frico.com.es para obtener cálculos adicionales.
  • Página 33 Main offi ce Frico AB Tel: +46 31 336 86 00 Industrivägen 41 SE-433 61 Sävedalen mailbox@frico.se Sweden www.frico.net For latest updated information and information about your local contact: www.frico.net.
