Módulos 3SU14
7.1 Sinopsis
Montaje apilado de módulos de contactos
Nota
Montaje apilado
Los módulos de la serie SIRIUS ACT se montan en el soporte sin necesidad de ningún otro
accesorio. Los módulos son apilables (máx. 2 módulos de 1 polo seguidos) sin necesidad de
usar herramienta.
Tenga en cuenta que no se pueden apilar módulos de contactos de 2 polos sobre módulos
de contactos de 1 polo.

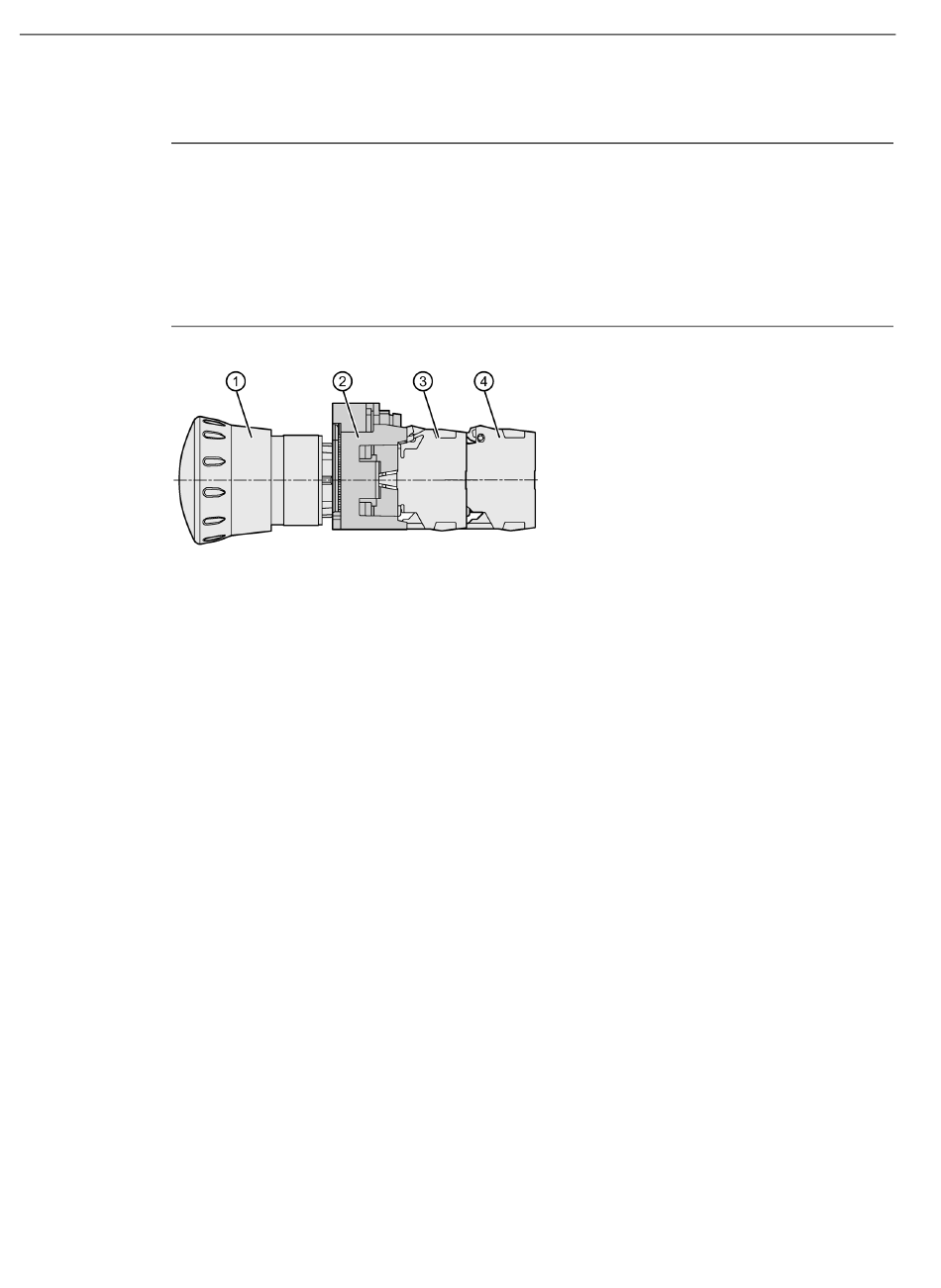

①
②
③
④
Número de módulos de contactos por soporte sin parada de emergencia
Soporte triple:
● 3x 2 módulos de contactos de un polo
Máx. 2 módulos de contactos de un polo apilables por posición en el soporte
● 3 módulos de contactos de dos polos
Soporte cuádruple:
● 4x 2 módulos de contactos de un polo
Máx. 2 módulos de contactos de un polo apilables por posición en el soporte
● 4 módulos de contactos de dos polos
También pueden combinarse ambas variantes (módulos de contactos de uno y de dos
polos); por ejemplo, soporte triple con 4 módulos de contactos de un polo + 1 módulo de
contactos de dos polos.
168
Cabeza actuadora (aquí: pulsador de seta de parada de emergencia)
Soporte
Módulo 1
Módulo 2
Aparatos de mando y señalización SIRIUS ACT 3SU1
Manual de sistema, 10/2015, A5E03457306040A/RS-AD/004
