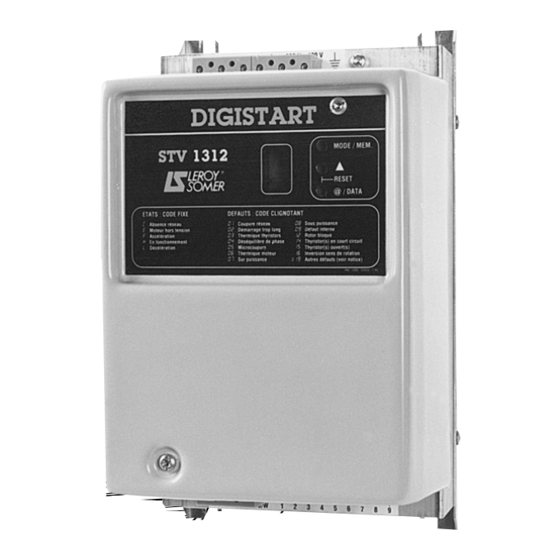

  • Página 1 Réf. 1541 - 4.33 / b - 10.98 incro Mando tiristores Memoria RAM trol de entación Memoria ve de acceso EPROM Microcontrolador Memoria EEPROM DIGISTART STV 1312 Controlador electrónico Instalación y mantenimiento...
  • Página 2 ATENCIÓN Por razones de seguridad para personas y bienes, LEROY-SOMER prohibe utilizar el DIGISTART STV 1312 para eleva- ción. Para la seguridad del usuario, este arrancador electrónico debe ir conectado a una puesta a tierra reglamentaria (borna Si un arranque intempestivo de la instalación supone un riesgo para las personas o máquinas accionadas, es imprescindible...
  • Página 3 Controlador electrónico DIGISTART STV 1312 INSTRUCCIONES DE SECURIDAD Y DE EMPLEO RELATIVAS A LOS ARRANCADORES ELECTRÓNICOS (conformes a la Directiva de Baja Tensión 73/23/CEE modificada 93/68/CEE) • En las presentes instrucciones, este símbolo 4 - Instalación identifica a avisos relativos a las consecuen- La instalación y refrigeración de los equipos deben res-...
  • Página 4 Notas...
  • Página 5: Tabla De Contenido

    Controlador electrónico DIGISTART STV 1312 SUMARIO Páginas 1 - INFORMACIONES GENERALES 1.1 - Principio general de funcionamiento ............6 - 7 1.2 - Definición general del DIGISTART ............1.3 - Características generales ..............1.4 - Dimensiones y masas ................9 a 11 2 - INSTALACION MECANICA 2.1 - Verificación en la recepción ..............
  • Página 6: Informaciones Generales

    EN DECELERACION 1.1.2 - Descripción funcional La tarjeta de control contiene principalmente : El DIGISTART STV 1312 se compone de : - el terminal de conexión del mando a distancia, - un módulo de potencia, - los relés de salida, - una tarjeta de potencia, - el microcontrolador y sus periféricos,...
  • Página 7: Esquema Sinóptico

    Controlador electrónico DIGISTART STV 1312 1.1.3 - Esquema sinóptico T1/U T2/V T3/W Imagen intensi- 400V Sincro 230V Alimentación Mando tiristores Parametraje Memoria RAM • Control de alimentación Memoria • Clave de acceso EPROM • Reset Microcontrolador Memoria EEPROM Relés afectables...
  • Página 8: Definición General Del Digistart

    Controlador electrónico DIGISTART STV 1312 1.2 - Definición general del DIGISTART Ejemplo : STV 1312 - 14 10 • 10 = Código del calibre de la intensidad • STV 1312 = DIGISTART - 06 = 6A • 14 = Código tensión de la red con :...
  • Página 9: Dimensiones Y Masas

    Controlador electrónico DIGISTART STV 1312 1.4 - Dimensiones y masas 1.4.1 - Dimensiones de los DIGISTART • STV 1312 : 6 A, 10 A. P4=P5=P6 • STV 1312 : 16 A, 22 A. P4=P5=P6...
  • Página 10 Controlador electrónico DIGISTART STV 1312 • STV 1312 : 30 A, 44 A. P4=P5=P6...
  • Página 11: Tabla De Dimensiones (Cotas En Mm) Y De Masas

    Controlador electrónico DIGISTART STV 1312 1.4.2 - Tabla de dimensiones (cotas en mm) y de masas Calibre STV 1312 10 A 16 A 22 A 30 A 44 A Fijaciones Cotas máximas Terminal de mando Conexiones Potencia L1, L2, L3 Sección máx...
  • Página 12: Instalacion Mecanica

    Controlador electrónico DIGISTART STV 1312 2 - INSTALACION MECANICA - Cuando se instala el DIGISTART en armario, compro- bar que la ventilación es suficiente para que se evacuen • Es responsibilidad del propietario o del las calorías. usuario asegurar que la instalación, explota- Calibre ción, la conservación del DIGISTART y de sus opcio-...
  • Página 13: Conexion

    Controlador electrónico DIGISTART STV 1312 3 - CONEXION 3.1 - Recomendaciones generales - No conectar condensadores de potencia entre el DI- • Todos los trabajos de conexión deben GISTART y el motor. realizarse según las leyes vigentes en el país - Para conectar el terminal de mando usar hilos blinda- que está...
  • Página 14: Conexión De La Potencia

    Controlador electrónico DIGISTART STV 1312 3.3 - Conexión de la potencia - Se determinan el calibre de los fusibles Ur en función de los I x t tiristores y de los ciclos de arranque. • Es responsabilidad del usuario efectuar la Calibre Características...
  • Página 15: Conexión Del Mando A Distancia

    Controlador electrónico DIGISTART STV 1312 3.5 - Conexión del mando a distancia 3.5.1 - Localización y definición del terminal Dicho terminal queda situado en la parte inferior de la tarjeta de control. Esta constituída por 9 bornas de tuercas, los cuales pueden admitir cables multihilos de una sección máxima de 2,5 mm...
  • Página 16: Conexión Stándard

    Controlador electrónico DIGISTART STV 1312 3.6 - Conexión stándard 3.6.1 - Esquema es stándard En el caso de la alimentación de un motor sobre un red de 400V con un mando Marcha/Parada por impulsos. Potencia Parada de Mando a distancia...
  • Página 17: Conexiones Particulares

    N/L - 230V de la alimentación de la elec- trónica de control. - Para dimensionar el autotransformador, referirse a los ni- veles de consumo indicados (véase § 1.3) - Dirigirse a LEROY-SOMER en el caso en que necesite un autotransformador. DIGISTART STV 1312 3.7.2 - Otras conexiones Sobre pétición, se pueden conseguir otras conexiones o sea :...
  • Página 18: Immunidad Y Emisiones

    Cables de mando y control Nivel 3 (industrial) Cables de potencia Nivel 3 (industrial) 3.8.2 -Emisiones conducidas e irradiadas Respetando las precauciones de cableado, los DIGISTART STV 1312 son conformes a las normas de emisiones conducidas. Norma Emisiones Nivel EN 55011 Conducidas sobre red de energía de 150 kHz a 30 MHz Conforme clase A...
  • Página 19: Puesta En Servicio

    Controlador electrónico DIGISTART STV 1312 4 - PUESTA EN SERVICIO 4.1 - Principio de reglaje - Cada función o parámetro de reglaje queda afectado a • Los DIGISTART utilizan un software ajustado un número denominado dirección. mediante parámetros. Ejemplo : In motor = dirección n°1 = A1 •...
  • Página 20: Identificación De Los Estados

    Controlador electrónico DIGISTART STV 1312 4.3 - Identificación de los estados Se pueden identificar los distintos estados de funcionamiento gracias a las indicaciones combinadas del visualizador 7 segmen- tos y del punto luminoso segun el tablero siguiente : Estado visualizador Estador del punto...
  • Página 21 Controlador electrónico DIGISTART STV 1312 A7 : Protección térmica motor y rotor bloqueado Diagrama de alarmas sub/sobrepotencia : - Posibilidad de validar o de no validar estos dos defec- Potencia tos. - Se debe validar esta protección al no haber relé térmi- Histérisis=5% de Pn...
  • Página 22: Cuadro De Parametraje

    Controlador electrónico DIGISTART STV 1312 AU : Visualización en funcionamiento Código Fase de funcionamiento Permite visualizar durante el funcionamiento, las posibili- DIGISTART sin tensión de potencia dades siguientes : DIGISTART bajo tensión - Corriente absorbida : Se expresa en % de In /10.
  • Página 23: Ejemplos De Utilización

    Controlador electrónico DIGISTART STV 1312 4.5.3 - Ejemplos de utilización Ejemplo 1 : En la dirección A1 (intensidad nominal motor) deseamos ajustar a 85% : Intensidad nominal motor el código correspondiente a programar es : 7. Ejemplo 2 : En la dirección A4 (intensidad límite), deseamos ajustar a 300% : Intensidad límite...
  • Página 24: Modo Operatorio

    Controlador electrónico DIGISTART STV 1312 4.5.4 - Modo operatorio Viene definido en el ejemplo siguiente: Acción Etapa Visualización Comentarios teclado Puesta bajo tensión Al ponerlo bajo tensión, el visualizador indica el estado del módulo de control del DIGISTART en modo de lectura.
  • Página 25: Puesta Bajo Tensión De La Potencia

    Controlador electrónico DIGISTART STV 1312 4.6 - Puesta bajo tensión de la potencia Después de restablecer los ajustes de fábrica, es preciso cortar la alimentación electrónica del DIGIS- TART para que la nueva configuración quede alma- • Recolocar las protecciones cenada en la memoria y sea sometida al autotest.
  • Página 26: Defectos / Diagnosticos

    Controlador electrónico DIGISTART STV 1312 5 - DEFECTOS / DIAGNOSTICOS 5.2 - Señalización de los defectos El DIGISTART sólo tiene un display de 7 segmentos, por 5.1 - Anomalías de funcionamiento lo cual los códigos defectos se visualizan mediante un 5.1.1 - Al poner bajo tensión de la electrónica de...
  • Página 27: Lista, Codificación Y Causas De Los Defectos

    Controlador electrónico DIGISTART STV 1312 5.3 - Lista, codificación y causas de los defectos Antes de efectuar cualquier modificación de los ajustes, comprobar que la causa de los defectos no es externa. Cód. defecto Definición del defecto Origen de incidente probable Verificaciones que efectuar •...
  • Página 28: Mantenimiento

    Controlador electrónico DIGISTART STV 1312 6 - MANTENIMIENTO • Todas las operaciones relativas a la instalación, puesta en servicio y mantenimiento deben ser realizadas por personal cualificado y debidamente autorizado. • No proceder a ninguna intervención sin haber abierto y enclavado mecánicamente las alimentaciones del DI- GISTART y esperado 1 minuto a que se descarguen los condensadores.
  • Página 29: Recapitulacion De Los Reglajes

    Controlador electrónico DIGISTART STV 1312 7 - RECAPITULACION DE LOS REGLAJES Tipo del DIGISTART : N° del DIGISTART : Puesta en servicio el : Referencia máquina : Reglaje Su reglaje Su reglaje Su reglaje Su reglaje Definición fabrica Intensidad nominal...
  • Página 30 Notas...
  • Página 31 Notas...
