2.4 Racordurile sistemului de încălzire solară
Rezervoarele SolarWave™ au fost concepute pentru utilizarea
pe circuitul lichid solar al sistemelor de transfer termic indirect
şi pot fi montate fie pe partea de admisie, fie pe partea de
presiune a pompei de circulare. Dacă este folosit un condensator
pentru a răci lichidul solar evaporat rezervorul trebuie amplasat
între circuitul lichidului solar şi rezervorul de expansiune. De
asemenea trebuie folosită o supapă de depresurizare şi nu
trebuie depăşiţi parametrii maximi de operare. Dacă există
posibilitatea ca temperatura sistemului solar să depăşească
punctul de evaporare al lichidului solar, este necesară instalarea
unei camere sau a unei bobine de condensare între colectorul

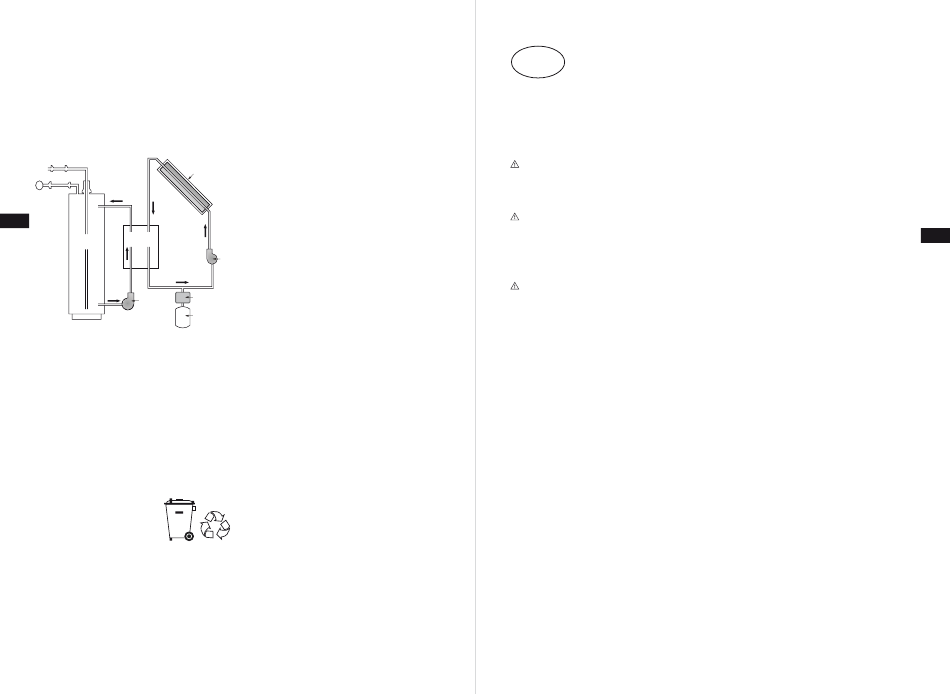

solar şi rezervorul de expansiune (Vezi Fig. 2.4)
Rece
Colector solar
Cald
ROM
Schimbător
Rezervor de
de căldură
depozitare
Pompă
Fig. 2.4
2.5 Principiile de funcţionare ale expansiunii
termice
Pe măsură ce apa este încălzită, volumul acesteia creşte.
Rezervorul de expansiune termică este folosit pentru a adapta
expansiunea naturală a apei, care altfel poate duce la creşterea
presiunii în sistem şi poate produce deteriorări ale conductelor,
fitingurilor şi celorlalte componente ale sistemului. În interiorul
rezervorul de expansiune termică se află o membrană
diafragmă etanş care crează o barieră între apă şi camera de
aer. Camera de aer acţionează ca o pernă care se comprimă pe
măsură ce apa încălzită se extinde. Rezervorul de expansiune
termică absoarbe volumul de apă extins şi asigură menţinerea
presiunii constante a sistemului. Folosirea unui rezervor de
expansiune termică contribuie, de asemenea la economisirea
apei şi energiei. Acest lucru se realizează prin eliminarea
necesităţii de a reumple şi reîncălzi apa pierdută în momentul
aerisirii prin intermediul supapei de depresurizare în timpul
ciclurilor de încălzire.
3. Disposal
Consultaţi autorităţile locale pentru a
obţine informaţii privind normele de
eliminare şi reciclare în vigoare.
www.globalwatersolutions.com
24
Pompă
Condensator
SolarWave
TM
Rezervor
BUL РЪКОВОДСТВО ЗА ИНСТАЛАЦИЯ И ЕКСПЛОАТАЦИЯ
Серии PressureWave™ / Max™ / UltraMax™ / M-Inox™ / E-Wave™ / Challenger™
/ C2Lite™ / Flow-Thru™ / HeatWave™ / SolarWave™ / ThermoWave™
ВНИМАНИЕ И ПРЕДУПРЕЖДЕНИЯ
ВНИМАНИЕ: За да се предотврати нараняването на хора,
проверете дали водата под налягане е изпусната от системата под
налягане, преди извършването на каквито и да било дейности.
Проверете дали помпите са изключени и/или изолирани от
електрическото захранване.
ПРЕДУПРЕЖДЕНИЕ: Силно се препоръчва системата да бъде
защитена чрез подходящ предпазен вентил, поставен на или под
максималното номинално налягане на разширителния съд. Ако
не бъде инсталиран предпазен вентил, това може да доведе до
експлозия на разширителния съд в случай на неизправност на
системата или свръх херметизация и в резултат да се причинят
имуществени щети, сериозно нараняване на хора или смърт.
ПРЕДУПРЕЖДЕНИЕ: Ако съдът под налягане има течове или се
забелязват признаци на корозия или повреда, не го използвайте.
Инсталиран на________ от ______________
МОЛЯ, ПРОЧЕТЕТЕ ИНСТРУКЦИИТЕ ПРЕДИ ДА
ИНСТАЛИРАТЕ НОВИЯ СИ GWS РАЗШИРИТЕЛЕН
СЪД.
Тези инструкции са подготвени, за да ви запознаят с правилния
метод на инсталиране и използване на вашия GWS разширителен
съд. Изтъкваме Ви необходимостта от внимателно проучване
на този документ и спазване на всички препоръки в него. Ако
имате затруднения при инсталирането или се нуждаете от
допълнителни съвети, свържете се с търговеца, от когото сте
закупили системата или най-близкия търговски офис на GWS.
• Сериите разширителни съдове PressureWave™, Max™,
UltraMax™, M-Inox™, E-Wave™, Challenger™, C2Lite™
FlowThru™ са предназначени за употреба в хидрофорни
системи за вода от кладенци или питейна вода. Вижте
Раздел 1 за подробни обяснения за инсталирането.
• Сериите разширителни съдове HeatWave™ и SolarWave™
са предназначени за употреба при хидронни или соларни
водонагревателни затворени системи, използващи не-питейна
вода. Вижте Раздел 2 за подробни обяснения за инсталирането.
• Сериите разширителни съдове ThermoWave™ са предназначени
за употреба при водонагревателни приложения с отворен контур,
използващи питейна вода. Сериите PressureWave™, E-Wave™ и
Challenger™ също могат да се използват при водонагревателни
приложения с отворен контур, използващи питейна вода. Вижте
Раздел 2 за подробни обяснения за инсталирането.
• Вижте етикета с данни за разширителния съд за максималното
работно налягане и максималната температура.
• Не забравяйте да предпазите съда, тръбите и компонентите
на цялата система от температури на замръзване.
• Производителят не носи отговорност за щети, причинени
от водата във връзка с този мембранен разширителен съд.
ИНСТАЛИРАНЕТО ТРЯБВА ДА СЕ ИЗВЪРШИ В СЪОТВЕТСТВИЕ С
МЕСТНИТЕ ИЛИ ДЪРЖАВНИ ИЗИСКВАНИЯ ЗА ВОДОПРОВОДИТЕ.
www.globalwatersolutions.com
1. Инсталиране на разширителен съд за
вода от кладенец и хидрофорна система
1.1 Правилно местоположение на GWS разширителния
съд
За да се гарантира, че вашият разширителен съд ще има максимален
експлоатационен живот, той винаги трябва да е инсталиран в
покрито, сухо положение. Не трябва да се допуска да се трие в
заобикалящите го твърди повърхности, като стени, и т.н.
Инсталирайте разширителния съд на такова място, че да се
предотвратят щетите, причинени от водата поради течове. Той
трябва винаги да се инсталира след изхода на помпата. Ако е
поставен на по-ниско място от необходимото, тогава трябва
да се инсталира възвратен вентил. Ако разширителният съд
е инсталиран далече от помпата, тогава трябва да поставите
пресостата близо до него. Съдът трябва да се инсталира, колкото
е възможно по-близо до пресостата, датчика за налягане или
датчика за потока. Това ще намали неблагоприятното въздействие
от допълнителната загуба от триенето и разликите във височината
между разширителния съд и/или главния водопровод и пресостата,
трансдюсера или датчика.
1.2 Свързване с разширителния съд в кончателното
желано положение.
1. Поставете GWS разширителния съд в окончателното желано
положение.
2. LНивелирайте го, ако е необходимо. Всички вертикални и
хоризонтални модели разширителни съдове трябва да се
поставят върху здрава основа. Ако има вероятност да се получи
вибрация в близост, разширителният съд трябва да се монтира
върху стабилна подпора. Съдовете със стоманени основи трябва
да се монтират, като се използват доставените "L" скоби, докато
съдовете с пластмасови основи трябва да се монтират през отворите
в основата. За основи без отвори, трябва да се пробият такива в
четири точки на еднакво разстояние, покрай ръба на основата
и след това съответно да се монтират. Редовите разширителни
съдове трябва да се свържат директно към помпата или към
захранващата линия, като се използва "T" съединение.
3. Свържете към линията след помпата, като използвате къса тръба,
и
за да се премахне ненужната загуба от триенето. Проверете дали
всички съединения са плътни, но не и пренатегнати.
4. Всички тръби трябва да отговарят на валидните местни
разпоредби и стандарти.
5. Вижте етикета на съда, за да потвърдите BSP или NPT
винтовите съединения.
1.3 Регулиране на налягането преди напълването
Необходимо е правилно предварително напомпване с въздух
за правилното функциониране на разширителния съд.
1. За разширителни съдове, инсталирани с помпа, контролирана
с пресостат, с диференциално налягане настроено до 20 psi (1.4
bar), предварителното напвмпване трябва да бъде на 2 psi (0.2
bar) под налягането за включване.
2. За разширителни съдове, инсталирани с помпа, контролирана
с пресостат, с диференциално налягане по-голямо от 20psi (1.4
bar), електронно управление или управление с променлива
скорост, предварителното напомпване трябва да бъде на 65% от
налягането за изключване или максималното налягане на системата.
3. За разширителни съдове, инсталирани на главния водопровод,
предварителното напомпване на съда трябва да бъде такова,
че да е равно на основното налягане. За основно налягане
надвишаващо 88 psi (6 bar), трябва да се инсталира подходящ
регулатор на налягането.
