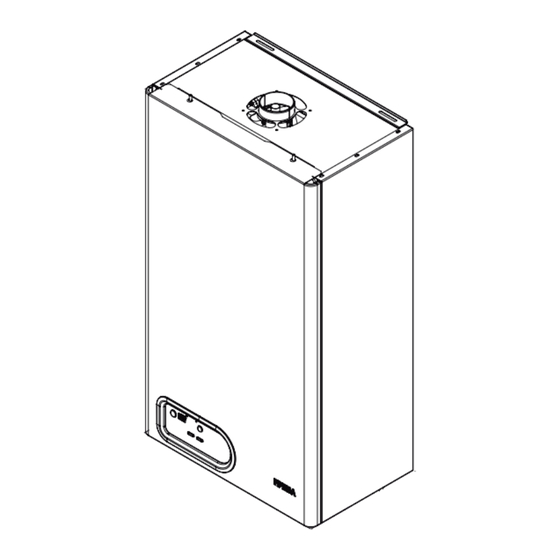

- Página 1 Calefón Diva Acqua F Manual de instalación y uso...
-
Página 2: Tabla De Contenido
Indice 1. INFORMACIÓN GENERAL 2. CARACTERÍSTICAS DEL PRODUCTO Dimensiones generales Componentes principales Características técnicas Panel de control Identi cación Dispositivos de control y seguridad Esquema hidráulico y de combustión Esquema eléctrico INSTALACIÓN Accesibilidad Conexión de gas Control de la presión de gas Cambio de tipo de gas Conexión a red de agua sanitaria Tipos de conexión conductos de aspiración/evacuación... -
Página 3: Información General
Calefones Diva Acqua F. PEISA recomienda su lectura antes de proceder a instalar el artefacto. Si después de su lectura todavía quedan interrogantes, comuníquese con nuestro servicio de atención al cliente o con el distribuidor o cial de su zona. -
Página 4: Características Del Producto
2. CARACTERÍSTICAS DEL PRODUCTO El calefón Diva Acqua F es un equipo de alto rendimiento para la producción instantea de agua caliente sanitaria. Funciona con sistemas tecnológicamente de vanguardia, siendo sus características principales las siguientes: •E ciencia energética Clase A, siendo ésta la más alta cali cación ENARGAS del mercado. -
Página 5: Dimensiones Generales
Dimensiones generales www.peisa.com.ar... - Página 6 Dimensiones generales VISTA INFERIOR A- Salida Agua Caliente Sanitaria (ACS) (1/2”) B- Entrada Gas (3/4”) C- Entrada Agua Fria Sanitaria (AFS) (1/2”)
-
Página 7: Componentes Principales
Componentes principales Referencias Ventilador Presostato de humos Intercambiador Quemador Termostato de seguridad 80°C Válvula de gas Electrodo encendido/ionización Conexión salida ACS Conexión entrada de gas Conexión entrada AFS Flujostato agua sanitaria Tablero de control www.peisa.com.ar... -
Página 8: Características Técnicas
Características técnicas Gas Unidad 19800 26300 Potencia consumida PCS (máx.) kcal/h 23000 7000 Potencia consumida PCS (mín.) kcal/h 6000 16500 21800 Potencia útil PCS (máx.) kcal/h 19200 6000 Potencia útil PCS (mín.) kcal/h 5000 Rendimiento nominal (salto térmico 20ºC) l/min 15,5 Presión gas alimentación mmCA... -
Página 9: Panel De Control
Panel de control Acqua Referencias Pulsador Encendido/Apagado Display LED Indicador llama LED indicador alimentación eléctrica Pulsador Reset Pulsador Regulación temperatura agua sanitaria www.peisa.com.ar... -
Página 10: Identi Cación
Identi cación La identi cación de los calefónes Diva Acqua F se realiza mediante: Etiqueta de identi cación del producto: Contiene código del producto y número de serie. Etiquetas según normativa ENARGAS: Placa de marcado, sello IGA, clasi cación energética y advertencias de seguridad. -
Página 11: Dispositivos De Control Y Seguridad
Dispositivos de control y seguridad Los calefones Diva Acqua F están equipados con los siguientes dispositivos de control y seguridad: • Control digital de la temperatura. • Termostato de seguridad por sobretemperatura • Presostato de humos para detección de anomalías de tiraje •... -
Página 12: Esquema Hidráulico Y De Combustión
Esquema hidráulico y de combustión Entrada de agua fría Encauzador de humos Entrada de gas Termostato de seguridad Salida de agua caliente Intercambiador de gas-agua Cámara de combustión Flujostato Salida de humos/Entrada de aire Electrodo de encendido/ionización Presostato diferencial de humos 3 Cámara estanca Quemador Termometro (lectura en display) -
Página 13: Esquema Eléctrico
Esquema eléctrico CN12 Transformador CN11 Presostato Modulador Alimentación de humos Tierra Sensor de temperatura Display agua sanitaria Válvula de Gas Puente 10K Unidad de encendido Termostato de seguridad Flujostato Ventilador Puente Fusible www.peisa.com.ar... -
Página 14: Instalación
Cuando se trate de calefones que funcionen con gas licuado (modelo 17) no podrán instalarse en subsuelos. El calefón Diva Acqua F posee cámara de combustión y circuito de alimentación de aire estancos con respecto al ambiente, por lo tanto se puede instalar en cualquier tipo de local, incluyendo viviendas monoambiente y baños. -
Página 15: Accesibilidad
Recomendaciones Es altamente recomendable instalar en el local donde se ubicará el calefón un detector de gas y monóxido de carbono PEISA. Consulte a PEISA o su Red de Distribuidores O ciales la para adquisición de accesorios. Accesibilidad ATENCIÓN: SOLO PERSONAL AUTORIZADO Para acceder al interior del calefón deben realizarse los... -
Página 16: Conexión De Gas
Conexión de gas Las Calefones Acqua Diva F se comercializan para funcionamiento con gas natural (GN) o gas licuado (GL), según modelo. Se debe respetar el dimensionado de la tubería de alimentación de gas en función de la potencia consumida por el calefón y el tipo de gas, de acuerdo a normativa vigente. -
Página 17: Presión En El Quemador
En el caso que no se alcance la presión máxima, veri car la presión de entrada insertando la sonda en la toma de presión de entrada y repitiendo el procedimiento Toma de presión de salida Toma de presión de entrada www.peisa.com.ar... -
Página 18: Cambio De Tipo De Gas
17) Para la transformación de un calefón de gas natural a gas licuado o viceversa se deberá recurrir al Servicio Técnico de PEISA o su Red de Distribuidores O ciales, empleando repuestos originales. La secuencia de operaciones a realizar es la siguiente: Sustituir los inyectores en el quemador. -
Página 19: Tipos De Conductos De Aspiración / Evacuación De Humos
Los conductos y sus accesorios deben ser los especí cos comercializados por PEISA. Estos kits se suministran por separado, con el n de poder responder a las distintas soluciones de instalación. Para más información, consultar las instrucciones de instalación incluidas en los kits. -
Página 20: Conductos Coaxiales
PVC ø100 mm para la aspiración de aire, dispuestos en forma coaxial. Mín. 20 mm Codo Coaxial Tubo de PVC Ø60 / Ø100 Ø 100 mm Terminal Tubo de aluminio antiviento Ø 60 mm Guarnición cubre muro VISTA DE FRENTE Tubo PVC Ø100 VISTA SUPERIOR www.peisa.com.ar... -
Página 21: Instalación Del Kit Codo Coaxial
Instalación del kit codo coaxial: Para longitudes de conductos menores a 1m colocar el restrictor de humos dentro del codo de salida de humos. El mismo queda posicionado a presión. Colocar los o’ring de silicona en los respectivos alojamientos del codo de salida de humos. -
Página 22: Instalación Del Kit Vertical Coaxial
O’ring Posicionar el tubo de PVC y sellar la unión de este con el Tornillos conector vertical mediante la cupla elástica. Fijar el conjunto atornillando la abrazadera a su Brida alrededor. Guarnición de Neoprene www.peisa.com.ar... - Página 23 Opción a): codo + tramo horizontal A partir del calefón, codo a 90° y tramo horizontal, con posibilidad de desviasiones especi cadas.
-
Página 24: Conductos Separados
En todos los casos, en el extremo nal de la salida se coloca el terminal antiviento, y en el de aspiración la rejilla. Los terminales de los conductos de evacuación de humos y de aspiración no deben ubicarse en paredes opuestas del edi cio. www.peisa.com.ar... -
Página 25: Instalación Del Kit Conductos Separados
Instalación del kit conductos separados: El conducto de salida de gases siempre queda ubicado alineado con la salida de gases del calefón, mientras que el de aspiración puede rotarse 360º sobre el eje de la salida, con posiciones cada 45º. Veri car que todas las partes queden correctamente montadas para evitar fugas de productos de combustión. - Página 26 Opción c): codo/tramo vertical + conductos horizontales A partir del calefón, kit de salida paralela, codo a 90° y/o tramo vertical y último www.peisa.com.ar...
-
Página 27: Conexión Eléctrica
Conexión eléctrica ATENCION: En caso que el cordón de alimentación deba ser reemplazado contacte al Servicio Técnico Autorizado de PEISA. La alimentación eléctrica al calefón debe ser con línea monofásica de • 220 v 50Hz. Es obligatorio respetar la polaridad (fase-neutro) y la conexión a tierra •... -
Página 28: Uso
Este aparato no debe ser utilizado por personas (incluyendo los niños) con capacidades físicas, sensoriales o mentales limitadas o que no tengan experiencia ni conocimientos apropiados, a menos que actúen bajo la vigilancia de una persona responsable de su seguridad o hayan recibido instrucciones sobre el uso Encendido Acqua Conectado de Calefón:... -
Página 29: Apagado
El calefón no consume gas en este estado. Apagado Apagar el calefón presionando la tecla Par el apagado por un tiempo prolongado se recomienda desconectar la energía eléctrica y cerrar la llave de paso de alimentación de gas. www.peisa.com.ar... -
Página 30: Mantenimiento
Se recomienda efectuar un mantenimiento anual del artefacto, un correcto mantenimiento favorece a su economía de uso. Las tareas de mantenimiento las debe realizar un servicio autorizado de PEISA. No limpie el exterior del aparato con sustancias abrasivas agresivas o fácilmente in amables. -
Página 31: Certificado De Garantía
CERTIFICADO DE GARANTÍA... - Página 32 +54 11 4788.8100 Showroom y Ventas Av. del Libertador 6655 Ciudad Autónoma de Buenos Aires Argentina Fábrica y Administración Av. Colonia 449 Ciudad Autónoma de Buenos Aires Argentina www.peisa.com.ar...
