Resumen de contenidos para Pioneer AVH-5300DVD

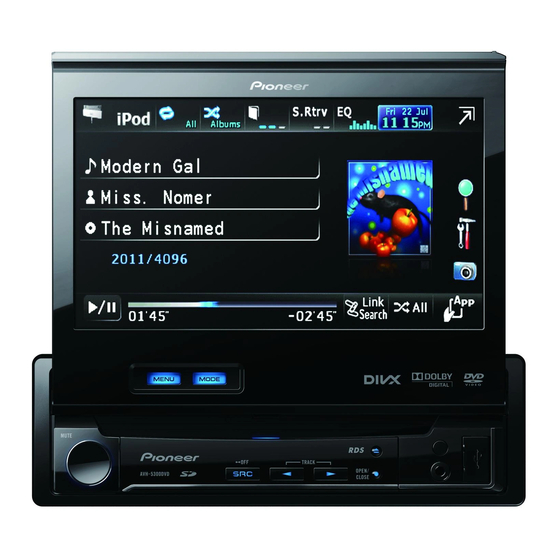

- Página 1 DVD RDS AV RECEIVER AUTORADIO AV RDS LECTEUR DE DVD SINTOLETTORE DVD RDS CON AV RADIO AV RDS CON DVD DVD-RDS-AV-EMPFÄNGER DVD RDS AV-ONTVANGER AVH-5300DVD AVH-6300BT Installation Manual Manuel d’installation Manuale d’installazione Manual de instalación Installationsanleitung Installatiehandleiding...
-
Página 2: Connecting The Units
ACC (accessory) position on the ignition switch. CAUTION ! PIONEER does not recommend that you in- stall or service your display unit yourself. In- stalling or servicing the product may expose you to risk of electric shock or other hazards. - Página 3 Section Connecting the units — Never cut the insulation of the power cable of this unit in order to share the power with other devices. The current capacity of the cable is limited. — Use a fuse of the rating prescribed. —...
-
Página 4: Connecting The Power Cord
Section Connecting the units Connecting the power cord Wired remote input (WIRED REMOTE INPUT) Microphone (supplied) (AVH-6300BT only) Hard-wired remote control adaptor can be connected (sold separately). 17 cm Microphone input Jack (MIC) RGB input 17 cm (AVH-6300BT only) Note: Depending on the kind of vehicle, the function of 2* and 4* may be different. - Página 5 Section Connecting the units Antenna input Navigation unit 26 pin cable (Supplied with Navigation unit) (AVIC-F220 (sold Insert the 26 pin cable in the direction separately)). indicated in the figure. Please contact your dealer to inquire about the connectable navigation unit. Fuse resistor Violet/white Of the two lead wires connected to the back lamp, connect the one in which the...
-
Página 6: When Connecting To Separately Sold Power Amp
Section Connecting the units When connecting to separately sold power amp Rear output (REAR OUTPUT) 13 cm To rear output 13 cm Front output (FRONT OUTPUT) To front output Subwoofer output (SUBWOOFER OUTPUT) 17 cm To subwoofer Power amp output (sold separately) Power amp Connect with RCA cables... -
Página 7: When Connecting The External Video Component And The Display
Section Connecting the units When connecting the external video component and the display RCA cables (sold separately) Rear monitor output (REAR MONITOR OUTPUT) To video input Display with RCA 13 cm input jacks (sold separately) This product To audio inputs Mini pin plug cable (sold separately) Rear audio output... -
Página 8: When Connecting With A Rear View Camera
Section Connecting the units When connecting with a This product rear view camera When this product is used with a rear view camera, it is possible to automatically switch from the video to rear view image when the gear shift is moved to REVERSE (R). Rear view camera input (REAR VIEW CAMERA IN) WARNING... -
Página 9: Din Front/Rear-Mount
Section Installation ! The cords must not cover up the area shown Notes ! Check all connections and systems before in the figure below. This is necessary to allow the amplifiers to radiate freely. final installation. ! Do not use unauthorized parts as this may cause malfunctions. -
Página 10: Din Rear-Mount
Section Installation 1 Use binding screws (4 mm × 3 mm) only. 1 Side bracket (small) 2 Flush surface screw (5 mm × 6 mm) Tighten two screws on each side. Use any of binding screws (4 mm × 3 mm), Install the unit into the dashboard. -
Página 11: When Installing The Microphone On The Sun Visor
Section Installation Installing the microphone (AVH-6300BT only) CAUTION It is extremely dangerous to allow the micro- phone lead to become wound around the steer- ing column or gearstick. Be sure to install the unit in such a way that it will not obstruct driving. 1 Mounting sleeve Note 2 Screw (2 mm ×... -
Página 12: When Installing The Microphone On The Steering Column
Section Installation Install the microphone clip on the rear side of the steering column. 1 Microphone clip 2 Clamp Use separately sold clamps to secure the lead where necessary inside the vehicle. When installing the microphone on the steering column Install the microphone on the micro- phone clip. - Página 13 Section...
-
Página 14: Connexion Des Appareils
être utilisées. Important PRÉCAUTION ! Cet appareil ne peut pas être installé dans un ! PIONEER ne recommande pas que vous in- véhicule ne disposant pas d’une position ACC stalliez ou entreteniez votre écran vous même. (accessoire) sur le contact d’allumage. - Página 15 Section Connexion des appareils — Placez les câbles à l’écart de toutes les provoquer un incendie ou un dysfonctionne- parties mobiles, telles que le levier de vi- ment. tesse et les rails des sièges. — Placez les câbles à l’écart de tous les en- droits chauds, par exemple les sorties de chauffage.
-
Página 16: Connexion Du Cordon D'aLimentation
Section Connexion des appareils Connexion du cordon d’alimentation Entrée pour télécommande câblée (WIRED REMOTE INPUT) Microphone Un adaptateur de télécommande câblée peut être connecté à cette (AVH-6300BT seulement) prise (vendu séparément). 17 cm Prise d’entrée du microphone (MIC) Entrée RGB 17 cm (AVH-6300BT seulement) Remarque:... - Página 17 Section Connexion des appareils Entrée d’antenne Unité de navigation Câble 26 broches (fourni avec l’unité de navigation) (AVIC-F220 (vendue Insérez le câble 26 broches dans la direction séparément)). indiquée sur la figure. Veuillez contacter votre revendeur pour en savoir plus sur les unités de navigation pouvant être raccordées.
- Página 18 Section Connexion des appareils Lors de la connexion à un amplificateur de puissance vendu séparément Sortie arrière (REAR OUTPUT) 13 cm À la sortie arrière 13 cm Sortie avant (FRONT OUTPUT) À la sortie avant Sortie du caisson de grave (SUBWOOFER OUTPUT) 17 cm À...
- Página 19 Section Connexion des appareils Lors de la connexion du composant vidéo externe et de l’écran Câbles à fiches Cinch (RCA) Sortie du moniteur arrière (vendu séparément) (REAR MONITOR OUTPUT) Vers l’entrée vidéo Écran muni de 13 cm prises d’entrée Cinch (RCA) (vendu séparément) Cet appareil Aux entrées audio...
-
Página 20: Lors De La Connexion À Une Caméra De Vue Arrière
Section Connexion des appareils Lors de la connexion à une Cet appareil caméra de vue arrière Lorsque cet appareil est utilisé avec une camé- ra de vue arrière, il est possible de basculer automatiquement la vidéo sur l’image de la Entrée de la caméra de recul caméra de vue arrière lorsque le levier de vi- (REAR VIEW CAMERA IN) -
Página 21: Montage Avant/Arrière Din
Section Installation ! Pour assurer une dispersion correcte de la Remarques ! Vérifiez toutes les connexions et tous les systè- chaleur quand cet appareil est utilisé, assu- rez-vous de laisser un espace important der- mes avant l’installation finale. ! N’utilisez pas de pièces non autorisées car il rière la face arrière et enroulez les câbles volants de façon qu’ils ne bloquent pas les ori- peut en résulter des dysfonctionnements. -
Página 22: Montage Frontal Din
Section Installation 2 Manchon de montage Cet appareil peut être installé correctement 3 Fixation latérale soit en montage frontal ou en montage ar- 4 Vis (2 mm × 3 mm) rière. Utilisez des pièces disponibles dans le commerce lors de l’installation. Montage arrière DIN Déterminez la position appropriée où... -
Página 23: Retrait De L'aPpareil
Section Installation Installation du microphone Remarque Dans certains véhicules, il peut y avoir un écart (AVH-6300BT uniquement) entre l’appareil et tableau de bord. Dans ce cas, utilisez le cadre fourni pour combler l’espace. PRÉCAUTION Il est extrêmement dangereux de laisser le fil du microphone s’enrouler autour de la colonne de Retrait de l’appareil direction ou du levier de vitesse. -
Página 24: Réglage De L'aNgle Du Microphone
Section Installation Installez le clip microphone sur la face arrière de la colonne de direction. 1 Clip microphone 2 Serre-fils Utilisez des serre-fils vendus séparément pour fixer le fil là où c’est nécessaire dans le véhicule. Si vous installez le microphone sur la colonne de direction Installez le microphone sur le clip micro- 1 Bande double face... - Página 25 Sezione...
-
Página 26: Collegamento Delle Unità
ZIONE DELLA NORMATIVA APPLICABILE E PROVOCARE DANNI O ATTENZIONE LESIONI GRAVI. ! PIONEER non raccomanda di installare o ef- Importante fettuare interventi di manutenzione sull’unità ! Non è possibile installare questa unità in un display da soli. L’installazione o la manuten- zione del prodotto può... - Página 27 Sezione Collegamento delle unità — Assicurare i cavi con morsetti per cavi o ne, quali amplificatori di potenza) devono nastro adesivo. Per proteggere i cavi, avvol- essere collegati separatamente. In caso con- gere nastro adesivo attorno agli stessi nei trario, se scollegati accidentalmente, potreb- punti in cui entrano in contatto con parti bero provocare incendi o malfunzionamenti.
-
Página 28: Collegamento Del Cavo Di Alimentazione
Sezione Collegamento delle unità Collegamento del cavo di alimentazione Microfono Ingresso per telecomando a filo (WIRED REMOTE INPUT) (solo AVH-6300BT) Qui si collega mediante cavo l’adattatore per telecomando (venduto a parte). 17 cm Presa d’ingresso microfono (MIC) Ingresso RGB 17 cm (solo AVH-6300BT) Nota: In funzione del tipo di veicolo le funzione... - Página 29 Sezione Collegamento delle unità Ingresso antenna Cavo con spine da 26 contatti (in dotazione all’unità Unità di navigazione di navigazione) (AVIC-F220 (in vendita a parte)). Collegare il cavo con spine da 26 contatti orientandolo come mostrato in figura. Per informazioni sugli apparecchi di navigazione collegabili si prega di rivolgersi al proprio rivenditore.
- Página 30 Sezione Collegamento delle unità Collegamento a un amplificatore di potenza venduto separatamente Uscita posteriore (REAR OUTPUT) 13 cm All’uscita posteriore 13 cm Uscita anteriore (FRONT OUTPUT) All’uscita anteriore Uscita per subwoofer (SUBWOOFER OUTPUT) 17 cm All’uscita per Amplificatore di subwoofer potenza (venduto a parte) Amplificatore di...
- Página 31 Sezione Collegamento delle unità Collegamento di un componente video esterno e del display Uscita per monitor posteriore Cavi RCA (venduti separatamente) (REAR MONITOR OUTPUT) All’ingresso video Schermo con 13 cm prese di ingresso di tipo RCA (venduto a parte) Questo apparecchio Agli ingressi audio Cavo con spinotto mini Uscita audio posteriore...
-
Página 32: Collegamento A Una Telecamera Per Retromarcia
Sezione Collegamento delle unità Collegamento a una Questo apparecchio telecamera per retromarcia Se questo prodotto viene utilizzato con una te- lecamera per retromarcia, è possibile passare automaticamente dall’immagine video all’im- Ingresso alla videocamera di magine della telecamera per retromarcia retromarcia quando viene inserita la RETROMARCIA (R). - Página 33 Sezione Installazione ! Durante l’installazione dell’unità, per assicura- Note ! Controllare tutti i collegamenti e i sistemi re la corretta dissipazione del calore quando si utilizza l’unità, accertarsi di lasciare ampio prima dell’installazione finale. ! Non utilizzare componenti non approvati, poi- spazio dietro il pannello posteriore e avvolgere eventuali cavi allentati in modo che non ché...
- Página 34 Sezione Installazione 2 Fascetta di montaggio Questa unità può essere installata corretta- 3 Staffa laterale mente sia dalla posizione di montaggio ante- 4 Vite (2 mm × 3 mm) riore, sia dalla posizione di montaggio posteriore. Durante l’installazione utilizzare componenti Montaggio DIN posteriore disponibili in commercio.
-
Página 35: Rimozione Dell'uNità
Sezione Installazione Installazione del microfono Nota In alcuni tipi di veicoli, è possibile che potrebbe (solo modello AVH-6300BT) crearsi un dislivello tra l’unità e il cruscotto. In questo caso, utilizzare la cornice fornita con il ATTENZIONE prodotto per riempire lo spazio. È... -
Página 36: Regolazione Dell'aNgolazione Del Microfono
Sezione Installazione Installare la clip del microfono sul lato posteriore del piantone dello sterzo. 1 Clip del microfono 2 Morsetto Utilizzare i morsetti venduti separatamente per assicurare il cavo, ove necessario, all’in- terno del veicolo. Installazione del microfono sul piantone dello sterzo Installare il microfono sulla clip del mi- 1 Nastro biadesivo crofono. - Página 37 Sección...
-
Página 38: Conexión De Las Unidades
CAS O DAÑOS GRAVES. PRECAUCIÓN Importante ! PIONEER no recomienda que instale o repare ! No es posible instalar esta unidad en un ve- la unidad de display usted mismo. La instala- hículo con una llave de encendido que no ción o reparación del producto puede expo-... - Página 39 Sección Conexión de las unidades — Coloque todos los cables alejados de luga- res calientes, como cerca de la salida del calefactor. — No conecte el cable amarillo a la batería pasándolo a través del orificio hasta el compartimiento del motor. —...
-
Página 40: Conexión Del Cable De Alimentación
Sección Conexión de las unidades Conexión del cable de alimentación Micrófono (WIRED REMOTE INPUT) Entrada remota cableada (solamente AVH-6300BT) Se puede conectar el adaptador de control remoto cableado (vendido separadamente) 17 cm Toma de entrada de micrófono (MIC) Entrada RGB 17 cm (solamente AVH-6300BT) Nota:... - Página 41 Sección Conexión de las unidades Entrada para antena Cable de 26 clavijas (Suministrado con la unidad de Unidad de navegación navegación) (AVIC-F220 (vendida separadamente)). Inserte el cable de 26 clavijas en la dirección indicada en la figura. Póngase en contacto con su revendedor para cuestiones sobre la unidad de navegación que puede conectarse.
-
Página 42: Conexión A Un Amplificador De Potencia Comprado Por Separado
Sección Conexión de las unidades Conexión a un amplificador de potencia comprado por separado Salida trasera (REAR OUTPUT) 13 cm A la salida trasera 13 cm Salida delantera (FRONT OUTPUT) A la salida delantera Salida de altavoz de subgraves (SUBWOOFER OUTPUT) 17 cm A salida de altavoz Amplificador de... -
Página 43: Conexión Con El Componente De Vídeo Externo Y El Display
Sección Conexión de las unidades Conexión con el componente de vídeo externo y el display Salida de monitor posterior Cable RCA (vendido separadamente) (REAR MONITOR OUTPUT) A la entrada de vídeo Pantalla con tomas 13 cm de entrada RCA (vendida separadamente) Este producto A las entradas de audio... -
Página 44: Conexión Con Una Cámara Retrovisora
Sección Conexión de las unidades Conexión con una cámara Este producto retrovisora Cuando este producto se usa con una cámara retrovisora, es posible que cambie automática- mente a la imagen de la vista trasera cuando Entrada para cámara de se mueve la palanca de cambio a MARCHA vista trasera ATRÁS (R). -
Página 45: Instalación
Sección Instalación ! Los cables no deben cubrir el área que se Notas ! Compruebe todas las conexiones y sistemas muestra en la figura siguiente. Es necesario que los amplificadores radien libremente. antes de la instalación final. ! No utilice piezas no autorizadas, ya que pue- den causar fallos de funcionamiento. -
Página 46: Montaje Trasero Din
Sección Instalación 1 Use sólo tornillos de presión (4 mm × 1 Carcasa lateral (pequeña) 3 mm). 2 Tornillo de cabeza embutida (5 mm × 6 mm) Apriete los dos tornillos en cada lado. Instale la unidad en el panel. Utilice tornillos de presión (4 mm ×... -
Página 47: Instalación Del Micrófono (Sólo Avh-6300Bt)
Sección Instalación ! Al volver a colocar el anillo de guarnición, Instalación del micrófono empuje el anillo hacia dentro de la unidad (sólo AVH-6300BT) hasta que suene un chasquido (si el anillo de guarnición está colocado al revés, no PRECAUCIÓN encajará). -
Página 48: Instalación Del Micrófono En La Columna De Dirección
Sección Instalación Instale la abrazadera del micrófono en la parte trasera de la columna de dirección. 1 Pinza 2 Abrazadera Use las abrazaderas compradas por separa- do para fijar el cable en los lugares del inte- rior del vehículo donde sea necesario. Instalación del micrófono en la columna de dirección Instale el micrófono en la abrazadera... - Página 49 Abschnitt...
-
Página 50: Anschließen Der Geräte
Schlags bzw. anderen Gefahren Wichtig aus. Aus diesem Grund sollten Installation ! Dieses Gerät kann nicht in Fahrzeugen instal- und Wartung des Displays dem von Pioneer autorisierten Wartungspersonal vorbehalten liert werden, die am Zündschalter keine Posi- bleiben. tion ACC aufweisen. - Página 51 Abschnitt Anschließen der Geräte — Trennen Sie die Verbindung zur negativen ! Verbinden Sie das blau/weiße Kabel niemals Anschlussklemme der Fahrzeugbatterie, mit der Leistungsklemme des externen Lei- bevor Sie das Gerät installieren. stungsverstärkers. Darüber hinaus darf das — Sichern Sie die Kabel mit Kabelklemmen Kabel keinesfalls mit der Leistungsklemme oder Klebeband.
-
Página 52: Anschluss Des Stromkabels
Abschnitt Anschließen der Geräte Anschluss des Stromkabels Eingang der verdrahteten (WIRED REMOTE INPUT) Mikrofon Fernbedienung Hier kann der Adapter der verdrahteten Fernbedienung (AVH-6300BT nur) angeschlossen werden (separat erhältlich). 17 cm Mikrofoneingangsbuchse (MIC) RGB-Eingang 17 cm (AVH-6300BT nur) Hinweis: Je nach Art des Fahrzeugs besitzen 2* und 4* u. - Página 53 Abschnitt Anschließen der Geräte Antenneneingang Navigationsgerät 26-Pin-Kabel (mit dem Navigationsgerät mitgeliefert) (AVIC-F220 (getrennt Führen Sie das 26-Pin-Kabel in der Richtung ein, erhaltlich)). die in der Abbildung angezeigt wird. Für weitere Informationen zu den Navigationsgeräten, die angeschlossen werden können, wenden Sie sich bitte an Ihren Fachhändler. Sicherungswiderstand Violett/Weiß...
- Página 54 Abschnitt Anschließen der Geräte Bei Anschluss an einen separat erhältlichen Leistungsverstärker Hinterer Ausgang (REAR OUTPUT) 13 cm Zum hinteren Ausgang 13 cm Vorderer Ausgang (FRONT OUTPUT) Zum vorderen Ausgang Subwoofer-Ausgang (SUBWOOFER OUTPUT) 17 cm Subwoofer-Ausgang Leistungsverstärker (getrennt erhältlich) Leistungsverstärker Mit RCA-Kabeln verbinden (getrennt erhältlich) (getrennt erhältlich) Leistungsverstärker...
- Página 55 Abschnitt Anschließen der Geräte Bei Anschluss der externen Videokomponente mit dem Display RCA-Kabel (getrennt erhältlich) Heckmonitor-Ausgang (REAR MONITOR OUTPUT) Zu Video-Eingang 13 cm Display mit RCA-Eingangsbuchsen (getrennt erhältlich) Dieses Produkt Zu Audio-Einängen Ministiftsteckerkabel (getrennt erhältlich) Hinterer Audio-Ausgang (REAR MONITOR OUTPUT(AUDIO)) RCA-Kabel (getrennt erhältlich) 17 cm Zu Video-Ausgang...
- Página 56 Abschnitt Anschließen der Geräte Bei Anschluss mit einer Dieses Produkt Heckbildkamera Wird dieses Produkt zusammen mit einer Heckbildkamera verwendet, ist es möglich, beim Einlegen des Rückwärtsgang (REVERSE) automatisch zum Videobild der Heckbildkame- Rückwärtskamera-Eingang ra zu wechseln. (REAR VIEW CAMERA IN) WARNUNG VERWENDEN SIE DEN EINGANG NUR FÜR 13 cm...
- Página 57 Abschnitt Installation ! Um beim Gebrauch der Einheit eine ord- Hinweise ! Überprüfen Sie vor der endgültigen Installa- nungsgemäße Wärmezerstreuung zu gewähr- leisten, ist bei der Installation genügend tion alle Anschlüsse und Systeme. ! Die Verwendung nicht zugelassener Teile Freiraum hinter der Rückseite vorzusehen. Lose Kabel sind aufzuwickeln, damit sie die kann eine Funktionsstörung zur Folge haben.
- Página 58 Abschnitt Installation 1 Armaturenbrett Dieses Gerät kann sowohl über die Front- als 2 Montagerahmen auch über die Rückmontage installiert wer- 3 Seitenklammer den. 4 Schraube (2 × 3 mm) Verwenden Sie für die Montage im Handel er- hältliches Zubehör. DIN-Rückmontage DIN-Frontmontage Bestimmen Sie die geeignete Position, damit die Löcher an der Klammer und den...
-
Página 59: Entfernen Des Geräts
Abschnitt Installation Anbringen des Mikrofons Hinweis Bei manchen Fahrzeugtypen kann es eine Lücke (nur AVH-6300BT) zwischen der Einheit und dem Armaturenbrett geben. Verwenden Sie in diesem Fall den mitge- VORSICHT lieferten Rahmen zur Überbrückung des Ab- Eine Führung des Mikrofonkabels um die Lenk- stands. -
Página 60: Anpassen Des Mikrofonwinkels
Abschnitt Installation Bringen Sie die Mikrofonklammer an der Rückseite der Lenksäule an. 1 Mikrofonklipp 2 Klipp Verwenden Sie nach Bedarf zusätzliche, se- parat erhältliche Klammern, um das Kabel im Fahrzeug zu sichern. Installieren des Mikrofons auf der Lenksäule Befestigen Sie das Mikrofon auf der Mi- 1 Doppelseitiges Klebeband krofonklammer. - Página 61 Hoofdstuk...
-
Página 62: De Toestellen Aansluiten
LETSEL TOT GEVOLG HEBBEN. LET OP Belangrijk ! PIONEER raadt montage en onderhoud van ! Dit toestel kan niet geïnstalleerd worden in het display door de gebruiker zelf af. Bij instal- een voertuig met een contactschakelaar zon- latie of onderhoud van het toestel bestaat er ri- der ACC-stand (accessory-stand). - Página 63 Hoofdstuk De toestellen aansluiten — Leg kabels niet op plaatsen die heet kun- nen worden, zoals dicht bij de kachel. — Sluit de gele kabel niet op de accu aan via een gat in het motorcompartiment. — Dek alle ongebruikte kabelaansluitingen af met isolatietape.
-
Página 64: De Elektriciteitskabel Aansluiten
Hoofdstuk De toestellen aansluiten De elektriciteitskabel aansluiten Microfoon (WIRED REMOTE INPUT) Ingangsaansluiting voor afstandsbediening met draad (Alleen voor de Hierop kan een afstandsbedieningsadapter met draad worden aangesloten (los AVH-6300BT) verkrijgbaar). 17 cm RGB ingang Microfoon-ingangsaansluiting (MIC) 17 cm (Alleen voor de AVH-6300BT) Opmerking: Afhankelijk van het soort voertuig is het mogelijk dat de functies van 2* en 4*... - Página 65 Hoofdstuk De toestellen aansluiten Antenne-ingang Navigatiesysteem 26-pens kabel (meegeleverd met het navigatiesysteem) (AVIC-F220 (los verkrijgbaar)). Breng de 26-pens kabel in op de manier en in de richting zoals aangegeven op de afbeelding. Neem contact op met uw dealer voor informatie over geschikte navigatiesystemen.
-
Página 66: Aansluiten Op Een Los Verkrijgbare Versterker
Hoofdstuk De toestellen aansluiten Aansluiten op een los verkrijgbare versterker Achteruitgang (REAR OUTPUT) 13 cm Naar achteruitgang 13 cm Vooruitgang (FRONT OUTPUT) Naar vooruitgang Subwoofer uitgang (SUBWOOFER OUTPUT) 17 cm Naar subwoofer-uitgang Eindversterker (los verkrijgbaar) Eindversterker Aansluiten met RCA (los verkrijgbaar) (tulpstekker) kabels (los verkrijgbaar) Eindversterker... - Página 67 Hoofdstuk De toestellen aansluiten Het externe videoapparaat op het scherm aansluiten RCA-kabels (los verkrijgbaar) Uitgang achtermonitor (REAR MONITOR OUTPUT) Naar de video ingangsaansluiting 13 cm Display met RCA (tulp) ingangsaansluitingen (los verkrijgbaar) Dit product Naar audio-ingangen Kabel met ministekker (los verkrijgbaar) Achter audio-uitgang (REAR MONITOR OUTPUT(AUDIO)) RCA-kabels (los verkrijgbaar)
- Página 68 Hoofdstuk De toestellen aansluiten Aansluiten op een Dit product achteruitrijcamera Als u dit product in combinatie met een ach- teruitrijcamera gebruikt, kunt u het beeld auto- matisch laten schakelen naar weergave van de achteruitrijcamera wanneer u de versnel- Ingang achteruitkijk-camera lingspook in de stand ACHTERUIT (R) zet.
-
Página 69: Installatie
Hoofdstuk Installatie ! Om ervoor te zorgen dat warmte altijd goed Opmerkingen ! Controleer alle aansluitingen en systemen wordt afgevoerd tijdens gebruik van het toe- stel, moet u bij het plaatsen ervan voldoende voordat u de installatie voltooit. ! Gebruik geen onderdelen van andere fabrikan- ruimte vrij houden achter het achterpaneel en losse kabels zo wikkelen dat ze de ventilatiega- ten;... -
Página 70: Din-Voormontage
Hoofdstuk Installatie DIN-achtermontage Gebruik voor installatie in de handel verkrijg- bare onderdelen. Bepaal de juiste positie waar de gaten in de klem en in de zijde van het toestel op DIN-voormontage een lijn liggen. Gebruik de volgende schroefgaten als u het Bepaal de positie van de zijklemmen. -
Página 71: Het Toestel Verwijderen
Hoofdstuk Installatie Het toestel verwijderen De microfoon installeren (alleen AVH-6300BT) Verwijder de sierlijst door deze aan de boven- en onderkant naar buiten te trekken. Draai ver- LET OP volgens de schroeven (2 mm x 3 mm) los om de montagebehuizing te verwijderen. Het is zeer gevaarlijk om de microfoon zo te in- ! Plaats de sierlijst terug door hem op het stalleren dat het snoer zich om de stuurkolom of... -
Página 72: De Hoek Van De Microfoon Aanpassen
Hoofdstuk Installatie Monteer de microfoonklem achter de stuurkolom. 1 Microfoonklem 2 Klem Gebruik waar nodig los verkrijgbare klem- men om de kabel in het voertuig vast te zet- ten. Als u de microfoon op de stuurkolom installeert Plaats de microfoon op de microfoon- 1 Dubbelzijdige tape klem. - Página 76 TEL: (03) 9586-6300 PIONEER ELECTRONICS OF CANADA, INC. 300 Allstate Parkway, Markham, Ontario L3R 0P2, Canada TEL: 1-877-283-5901 TEL: 905-479-4411 PIONEER ELECTRONICS DE MEXICO, S.A. de C.V. Blvd.Manuel Avila Camacho 138 10 piso Col.Lomas de Chapultepec, Mexico, D.F. 11000 TEL: 55-9178-4270 先鋒股份有限公司...
