PositionMaster EDP300
Posicionador digital
Firma de la válvula (solamente con la opción de presión)
Al iniciar la firma de la válvula, se recorre el área de trabajo
completa de la válvula para las direcciones de apertura y
cierre. Los cursos de la presión en los sensores de presión de
diagnóstico se registran con alta resolución. También se
registra el curso de la señal de la entrada universal. Una vez
que la firma ha expirado, los parámetros seleccionados por el
usuario se cargan desde el aparato y se muestran.
Dependiendo de la cantidad de datos seleccionada, la
transferencia de todos los valores de parámetros puede tardar
varios minutos. Se pueden guardar hasta 5 firmas de válvula
en el aparato; mediante su comparación se puede realizar un
diagnóstico de la válvula para el mantenimiento preventivo.
Prueba de velocidad según la posición
Al iniciar la "prueba de velocidad según la posición", el área de
trabajo completa de la válvula para las direcciones de apertura
y cierre de la válvula se recorre de manera incontrolada
utilizando un grado de apertura ajustable de la neumática. Se
muestran los tiempos de ajuste para la apertura y el cierre de
las válvulas.
El trazado del gráfico proporciona información sobre la fricción
en la válvula y el accionamiento. Se pueden guardar en el
aparato hasta 5 gráficos archivados; mediante su
comparación se puede realizar un diagnóstico de la válvula
para el mantenimiento preventivo.

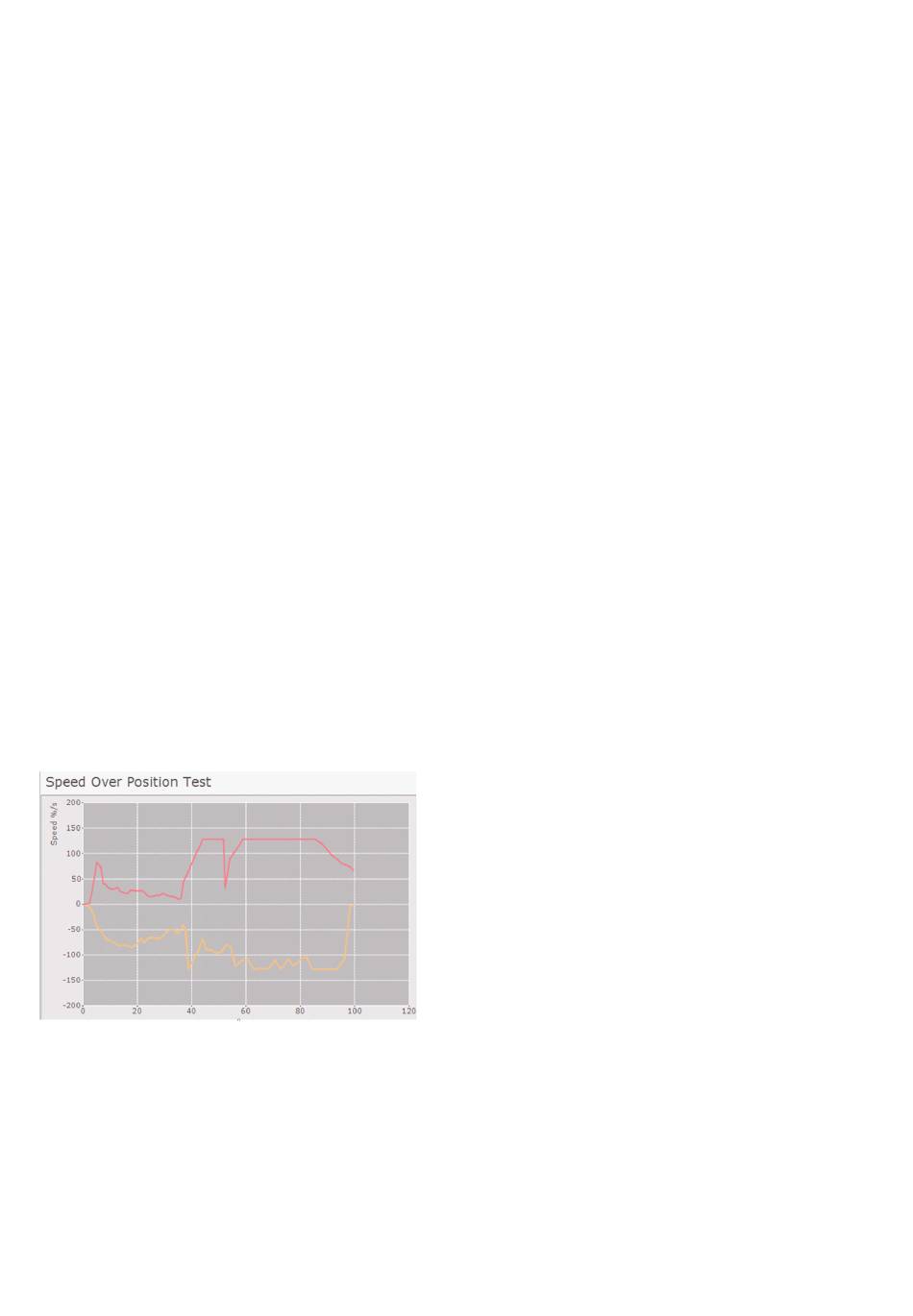

Fig. 12: Ejemplo de prueba de velocidad según la posición
10 DS/EDP300-ES Rev. C | PositionMaster EDP300
Prueba de respuesta gradual
En la respuesta gradual, el usuario puede definir la posición
inicial del salto. Al pulsar el botón de inicio, se genera
internamente un salto del valor de consigna y se registran en
alta resolución el curso de la posición de la válvula, los cursos
de la presión, etc. Al término de la respuesta gradual el
accionamiento se desplaza automáticamente a la posición
inicial definida y cambia de nuevo al servicio de regulación.
Dependiendo de la cantidad de datos seleccionada, la
transferencia de todos los valores de parámetros y su
representación en forma de gráfico pueden tardar varios
minutos.
El trazado del gráfico proporciona información sobre la fricción
en la válvula y el accionamiento. Se pueden guardar en el
aparato hasta 5 gráficos archivados; mediante su
comparación se puede realizar un diagnóstico de la válvula
para el mantenimiento preventivo.
Prueba del asiento de la válvula
En la prueba del asiento de la válvula, el accionamiento se
desplaza en la dirección de la posición 0 % con la máxima
fuerza.
Si se sobrepasan las ventanas de tolerancia definidas por el
usuario para la posición 0 % o la señal de entrada universal,
esto será reconocido como un error. Este error puede
diagnosticar depósitos o un desgaste severo del asiento de la
válvula.
Si en la entrada universal hay un sensor ultrasónico que mide
el ruido en el asiento de la válvula, también pueden detectarse
pequeñas fugas en el asiento de la válvula.
Al término de la prueba, el posicionador desplaza la válvula a
la última posición válida y cambia de nuevo al último servicio
de regulación actual.
Prueba de fugas (solamente con la opción de presión)
Durante la prueba de fugas el posicionador cierra todas las
salidas neumáticas. Si la posición de la válvula y los cursos de
la presión en los sensores de presión de diagnóstico cambian,
significa que el posicionador detecta una fuga. El posicionador
emite un mensaje en el que indica en qué área del entubado
M10121
neumático o del accionamiento se encuentra la fuga.
Al término de la prueba, el posicionador desplaza la válvula a
la última posición válida y cambia de nuevo al último servicio
de regulación actual.
