Diagnóstico con DTM
Puede efectuar un control de servicio ampliado a través de la
comunicación HART y, especialmente, el DTM (la EDD
solamente funciones reducidas).

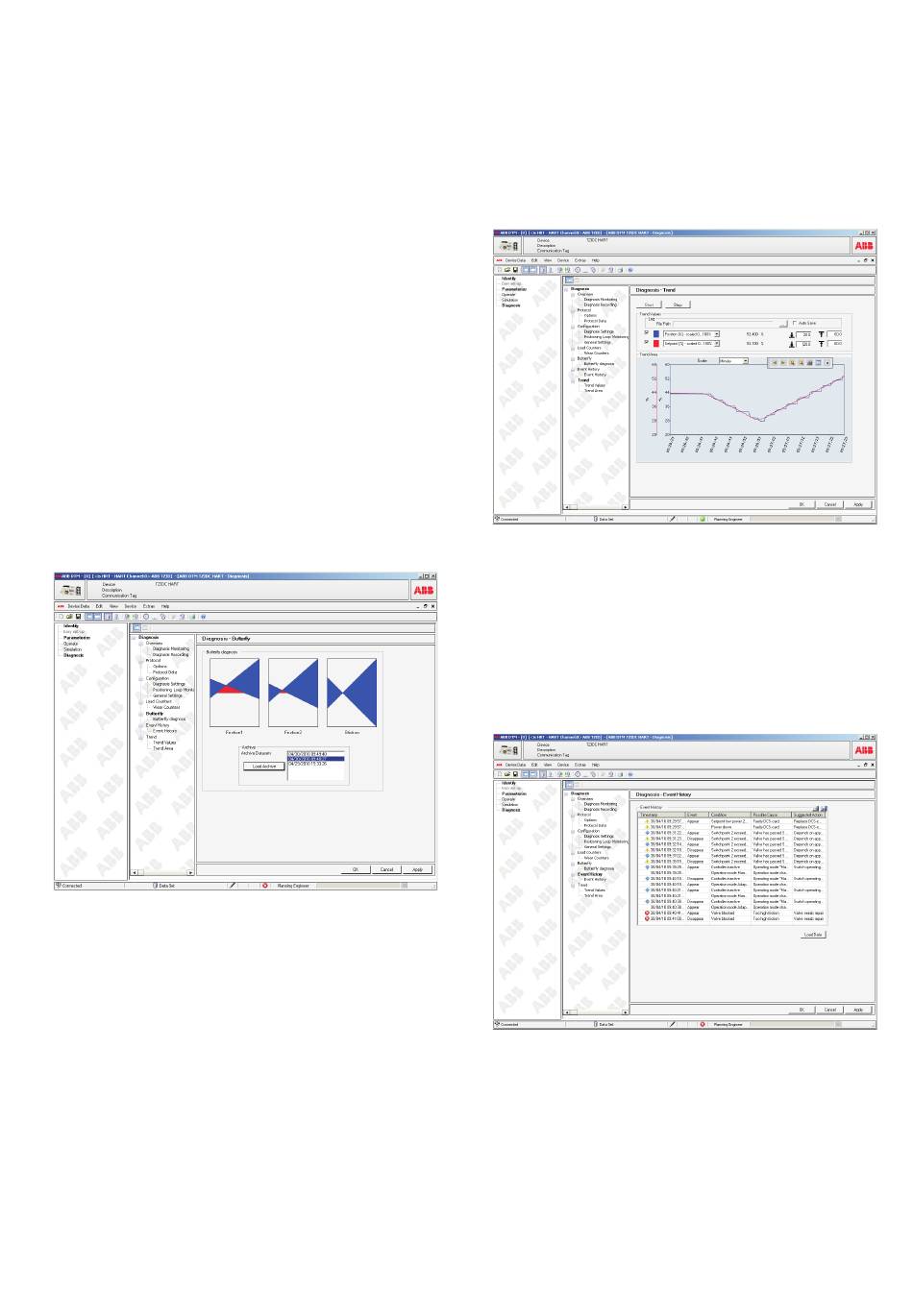

Diagnóstico "Butterfly"
A partir de la tendencia de varios valores de parámetros del
posicionador se derivan conclusiones acerca de la fricción
estática y la fricción de deslizamiento de la válvula, que
pueden utilizarse para el mantenimiento preventivo de la
válvula.
Si se sucede una modificación de los parámetros de
diagnóstico, se produce una indicación en forma de triángulo
en el color de señal. El color y el tamaño de la superficie
representan la dirección y la magnitud de la variación.
Fig. 9: Ejemplo de fricción aumentada
Archivo de tendencia en línea
El "archivo de tendencia en línea" no solamente muestra el
valor de consigna y el valor real actuales, sino que también
puede mostrar el curso de horas atrás. Al iniciar el "archivo de
tendencia en línea" empieza la lectura de los datos
almacenados procedentes del aparato con una velocidad de
transmisión muy alta (100 ms a través de HART), de modo
que tras un breve periodo de tiempo se visualizan los datos
actuales.
Fig. 10: Ejemplo de "archivo de tendencia en línea"
Historial de eventos
Mediante el historial de eventos se almacenan hasta 100
eventos en el aparato. También se muestra el momento de
aparición, así como un posible modo de proceder para
solucionar el problema. Los valores límite para (pre-) alarmas,
p. ej. alarma de fricción, se pueden ajustar.
M10114
Fig. 11: Ejemplo de historial de eventos
PositionMaster EDP300 | DS/EDP300-ES Rev. C 9
