Programación: Subprogramas y repeticiones parciales de un programa
7.6 Ejemplos de programación

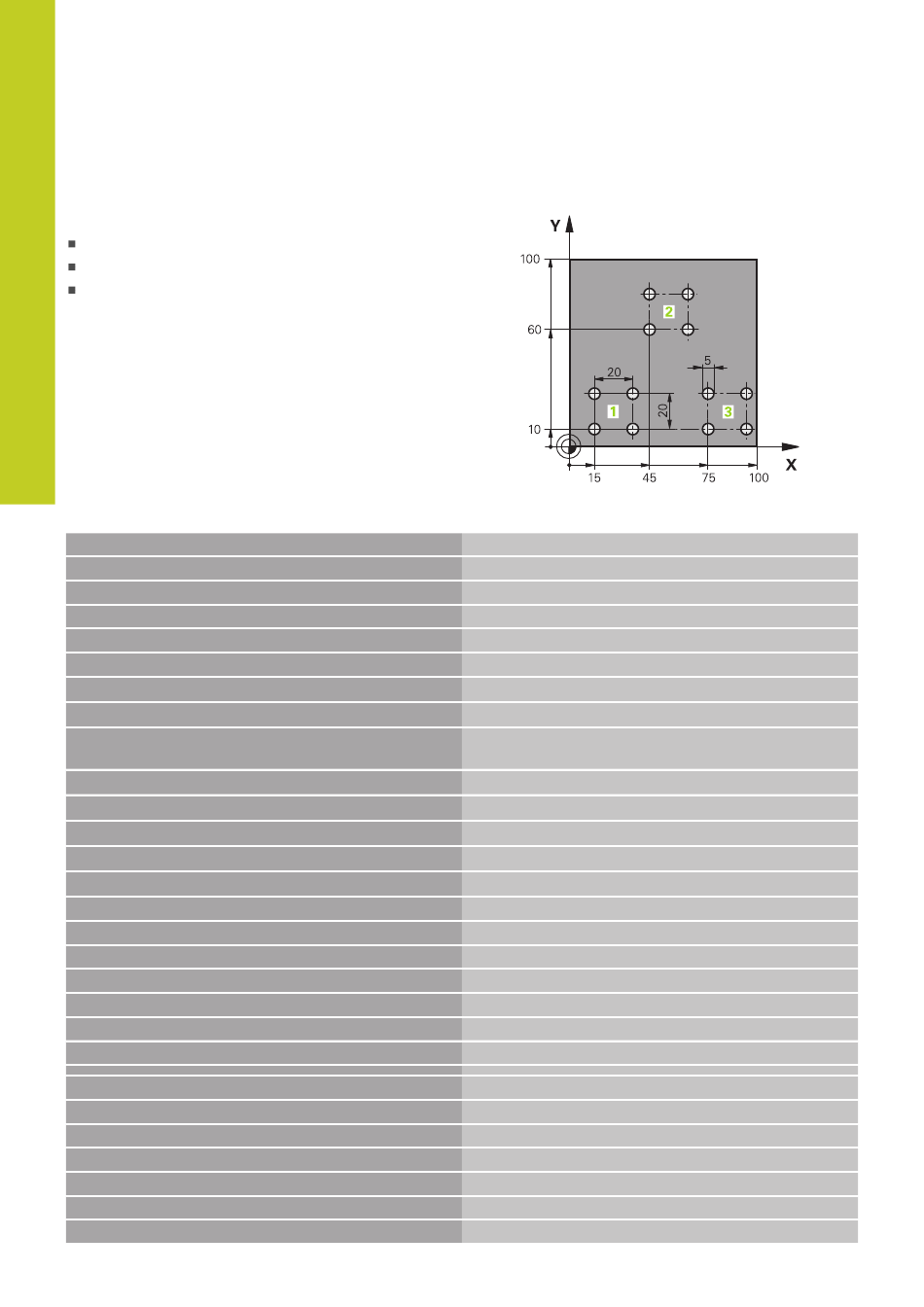

Ejemplo: Grupos de taladros

Desarrollo del programa:
Llegada al grupo de taladros en el programa principal
Llamada al grupo de taladros (subprograma 1)
Programar una sola vez el grupo de taladros en el
subprograma 1
%UP1 G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
N20 G31 G90 X+100 Y+100 Z+0 *
N30 T1 G17 S3500 *
N40 G00 G40 G90 Z+250 *
N50 G200 TALADRAR
Q200=2
Q201=-30
Q206=300
Q202=5
Q210=0
Q203=+0
Q204=2
Q211=0
N60 X+15 Y+10 M3 *
N70 L1,0 *
N80 X+45 Y+60 *
N90 L1,0 *
N100 X+75 Y+10 *
N110 L1,0 *
N120 G00 Z+250 M2 *
N130 G98 L1 *
N140 G79 *
N150 G91 X+20 M99 *
N160 Y+20 M99 *
N170 X-20 G90 M99 *
N180 G98 L0 *
N99999999 %UP1 G71 *
206
;DIST. DE SEGURIDAD.
;PROFUNDIDAD
;PARA APROXIMACIÓN DE
PROFUNDIDAD
;PROFUNDIDAD DE PASADA
;TPO. ESPERA ENCIMA
;COORDENADAS SUPERFICIE
;2ª DISTANCIA DE SEGURIDAD
;TIEMPO DE ESPERA ABAJO
Llamada a una herramienta
Retirar la herramienta
Definición del ciclo taladrado
Llegada al punto de partida del grupo de taladros 1
Llamada al subprograma para el grupo de taladros
Llegada al punto de partida del grupo de taladros 2
Llamada al subprograma para el grupo de taladros
Llegada al punto de partida del grupo de taladros 3
Llamada al subprograma para el grupo de taladros
Final del programa principal
Principio del subprograma 1: Grupo de taladros
Llamar ciclo para taladro 1
Aproximación al taladro 2, llamada al ciclo
Aproximación al taladro 3, llamada al ciclo
Aproximación al taladro 4, llamada al ciclo
Final del subprograma 1
