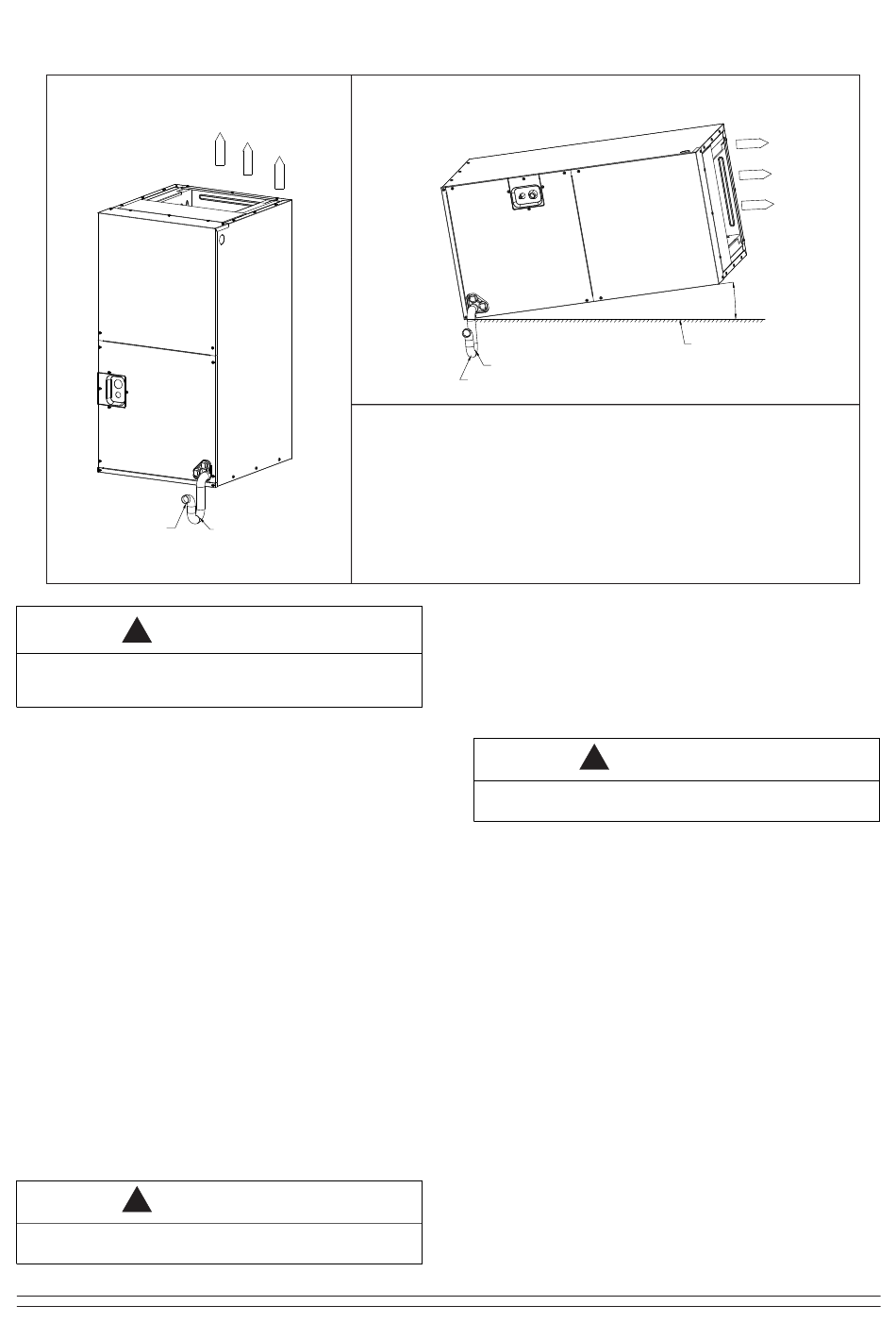

FIGURA 5:Conexion drenaje
VERTICAL
DRENAJE PRIMARIO
PRECAUCION
！
La tapa de drenaje horizontal en el panel de acceso central debe ser
quitado usando una navaja multiuso. NO TRATE DE GOLPEAR.
La línea de drenaje no debe interferir con el acceso a la serpentina,
el sistema de manejo de aire o el filtro y no estarán expuestos a la
congelación por la temperatura de Ver Figuras 1, 2 y 3.
NOTA: Cuando la unidad interior está instalada en un ático o sobre un
techo terminado, una bandeja de drenaje auxiliar debe ser proporcionada
debajo de la bobina como es especificado por la mayoría de los códigos
de construcción locales.
Las evaporadoras deben instalarse niveladas o inclinadas levemente
hacia el extremo del drenaje. La evaporadora esta provisto con un drenaje
secundario que debe ser conectado y conducido a una ubicación que le dará
al ocupante una advertencia visual de que el principal si el drenaje
está obstruido Si no se usa el drenaje secundario, debe taparse.
Las conexiones de la bandeja de drenaje están diseñadas según la norma
ASTM D 2466 Schedule 40, Use 3/4 "PVC o tubería roscada de acero. Como
los drenajes son no sujeto a ninguna presión, no es necesario utilizar
tubería Schedule 40 para líneas de drenaje. Se recomienda sellar todas las
conexiones de drenaje con teflón cinta o equivalente.

INSTALACION ORIFICIO DE EXPANSION

Un orificio de expansion está preinstalado en la unidad y está marcado en la unidad
Consulte las instrucciones de la unidad exterior y los datos de la aplicación
para determinar el orificio apropiado requerido para su sistema particular y
condiciones de combinación y tubería.
Si los tamaños de orificio coinciden, no se requiere nada más y las cañerias de refrigerante
se pueden conectar según la instrucción de la unidad exterior. Sin embargo,
Si se debe usar otro orificio, cambie el orificio en la serpentina con
el siguiente procedimiento:
PRECAUCION
！
Este accesorio tiene hilo de rosca a la derecha, gira en sentido antihorario para
retirar.
NOTAS DE INSTALACIÓN:
1. Cuando se instala vertical, cómo atrapar o tapar todos los drenajes
es ver la figura izquierda.
2. Cuando se instala horizontal, cómo atrapar o tapar todos los
drenajes es ver la figura superior.
La tuberia debe formar una
3. Los tapones se suministran como accesorios y se colocan solo
curva como se ve en la figura
con la mano.
HORIZONTAL
La tuberia debe formar una curva como se ve en la figura
DRENAJE PRIMARIO
1.Retireel cuerpo del orificio de la conexión de la línea de líquido con llaves de 3/4 ",
y retire el orificio preinstalado con un alambre de diámetro pequeño o clip de papel.
2. Retire el nuevo orificio del paquete y verifique que sea el
número correcto requerido. Instale este orificio con el extremo redondeado
apuntando hacia la serpentina y el extremo plano hacia afuera.
3. Coloque el cuerpo en la línea de líquido que encaja en su lugar en la serpentina.
Apriete ajustando con la mano apretada y gira un 1/8 de vuelta adicional para sellar.
！
Use llaves para girar los accesorios. Usar alicates causará interna
daño a la conexión.
NOTA: Este procedimiento debe realizarse en 2 minutos para evitar que el aire entre y
contamine la serpentina. Si el orificio no puedo ser reemplazado y la serpentina
se volvió a sellar en 2 minutos, entonces debería
estar temporalmente cerrado al aire usando cinta adhesiva (a corto plazo)
No es necesario purgar la serpentina si este procedimiento se realiza
dentro del límite de tiempo.
4. Marque la placa de datos con el orificio instalado.
CONEXION CAÑERIA DE REFRIGERANTE
Consulte las instrucciones de instalación de la unidad exterior para ver el procedimiento para
instale el tubo suministrado en el campo para sistemas con conexiones de sudor.
Conecte las líneas de la siguiente manera:
NOTA: Dirija las líneas de refrigerante a la serpentina de manera que no
obstruya el acceso para futuros servicios al sistema de manejo de aire o al filtro.
1. Retirando la cubierta inferior, empuje hacia arriba la cubierta frontal de la tubería.
2.Presione la línea de succión y la línea de líquido. Vea la figura 5.
3. Coloque la cubierta frontal de la tubería en la cubierta inferior, vuelva a colocar la parte inferior
cubrir.
4. Instale las arandelas suministradas en las líneas de succión y de líquido para
completar el sellado dle aire.
Debe instalarse de forma que se eviten todos los ruidos por movimientos.
Asegúrese de aislar termicamente la linea de liquido bajo cualquier condición donde la temperatura
ambiente sea mayor que la temperatura de la línea de líquido.
5
a>5°
PLANE
PRECAUCION
