- Página 1 LHJ 425 LHJ 425 Retificador para soldagem Retificador para soldagem com eletrodos revestidos com eletrodos revestidos Manual de Instruções Ref.: LHJ 425 (com alças): 0401260 LHJ 425 (com carrinho): 0401273 LHJ 425 (com carrinho e conj. de cabos): 0401330...
-
Página 2: Instruções Gerais
Proprietário ou Usuário do equipamento. ¡ O uso de peças não originais e/ou não aprovadas por ESAB S.A. na reparação deste ou de outros produtos ESAB é da inteira responsabilidade do proprietário ou usuário e implica na perda total da garantia dada. - Página 3 ¡ Como qualquer máquina ou equipamento elétrico, o retificador LHJ 425 deve estar desligado da sua rede de alimentação elétrica antes de ser executada qualquer manutenção preventiva ou corretiva.
-
Página 4: Generalidades

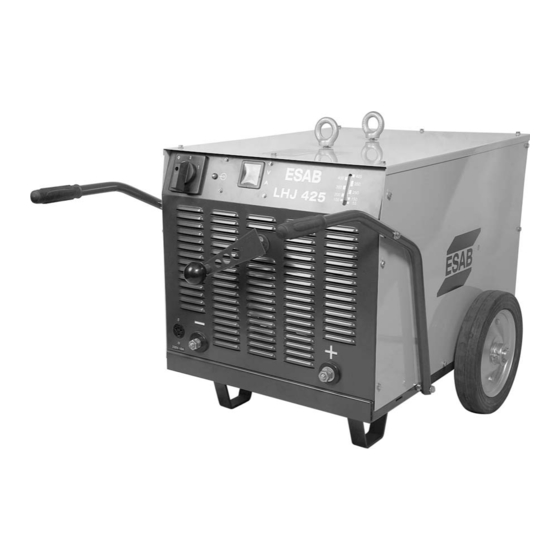

A ventilação forçada garante a refrigeração eficiente do LHJ 425. O LHJ 425 pode ser fornecido em duas versões de deslocamento, com 2 rodas traseiras, pés e alças (ref: 0401260) conforme foto da capa ou montado sobre um carrinho com 4 rodas e dispositivo de frenagem (ref: 0401273 e 0401330) conforme foto da página 38. -
Página 5: Controles E Conexões
5) CONTROLES E CONEXÕES 5.1) Painel frontal 1) Chave Liga-Desliga: para ligar e desligar a fonte LHJ 425. 2) Lâmpada piloto: quando acessa indica que a fonte está energizada. 3) Manivela: permite a regulagem da corrente de solda de 55 a 450 Amperes. -
Página 6: Local De Trabalho
6) INSTALAÇÃO 6.1) Recebimento Ao receber um RETIFICADOR LHJ 425 retirar todo o material de embalagem em volta da unidade e verificar a existência de eventuais danos que possam ter ocorrido durante o transporte. Quaisquer reclamações relativas a danificação em trânsito devem ser dirigidas à empresa transportadora. -
Página 7: Circuito De Soldagem
O LHJ 425 é fornecido para ligação a uma rede de alimentação de 440 V. Caso a tensão de alimentação seja diferente, as conexões primárias deverão ser modificadas como indicado no esquema elétrico, à página 34. A remoção da tampa da lateral esquerda proporciona acesso direto à barra de terminais das conexões primárias. -
Página 8: Esquema Elétrico
8) MANUTENÇÃO 8.1) Recomendações Em condições normais de ambiente e de operação, o LHJ 425 não requer qualquer serviço especial de manutenção. é apenas necessário limpar internamente a máquina uma vez por mês com ar comprimido sob baixa pressão, seco e isento de óleo. - Página 9 --- página em branco --- LHJ 425...
-
Página 10: Certificado De Garantia
Nota Fiscal Nº: ______________________________ Prezado Cliente, Solicitamos o preenchimento e envio desta ficha que permitirá a ESAB S.A. conhecê-lo melhor para que possamos lhe atender e garantir a prestação do serviço de Assistência Técnica com o elevado padrão de qualidade ESAB. -
Página 11: Termo De Garantia
ESAB, intervenção técnica de qualquer espécie realizada por pessoa não habilitada ou não autorizada por ESAB S/A ou aplicação diferente a que o equipamento foi projetado e fabricado. - Página 12 LHJ 425 LHJ 425 Welding rectifier Welding rectifier Instruction Manual Ref.: LHJ 425 (with handle): 0401260 LHJ 425 (with trolley): 0401273 LHJ 425 (with trolley and eletrode holder and work clamp) 0401330...
-
Página 13: General Instructions
Service Department or other ESAB authorised company. ¡ ESAB S.A. shall not be liable or in any way responsible for any accident, damage or production break caused by the non compliance with the instructions in this manual or with industrial safety rules. - Página 14 1) SAFETY This manual has the purpose to guide experienced people about installation, operation and maintenance for LHJ 425 rectifier. DO NOT allow non-qualified personnel to install, operate or repair this equipment. Read and understand all information in this manual.
-
Página 15: Duty Cycle
2) DESCRIPTION LHJ 425 is a welding rectifier for craftsmen or industry . It has good welding characteristics and a wide current range, 55 - 425 A, which permits welding with a large number of different types of electrode including basic, with diameters of 2.0 - 6.0 mm. - Página 16 5) CONTROLS 5.1) Front painel 1) On/off switch 2) Crank. 3) Pilot Lamp 4) Negative terminal and positive terminal 5) Scale 6) Outlet 220 V - 10A 7) Digital volt/amp meter (Optional) Rear Panel 8) Main cable LHJ 425 LHJ 425...
- Página 17 6) INSTALLATION LHJ 425 it's a three-phase welding rectifier, to be connected across three input phases. The mains cable is connected to the circuit breaker. The primary terminal is reconnectable for different input voltages (220, 380 or 440 V - 50/60Hz). The electrical diagram shows the different voltage connections procedures. Remove the cover on the left panel and reconnect the terminal block as shown on the electric diagram on page 34.
-
Página 18: Maintenance And Service
35, 36, 37, 38 and 39 for the rectifiers can be ordered from your local representative. 9) ELETRICAL DIAGRAM See page 34. 10) ACESSORIES TABLE 9.1 Description Reference Electrode holder and work clamp 0400257 Digital Volt/Amp Meter 0401306 LHJ 425... - Página 19 --- blank page --- LHJ 425...
-
Página 20: Warranty Certificate
Receipt Number: ____________________________ Dear Customer, We kindly ask you to fill in the above form and mail it to ESAB We want to know you better and thus service and offer technical services to you with ESAB high quality standards. - Página 21 ESAB in normal use conditions, which may be defective due to production fault, for the warranty period stipulated for each equipment or model. ESAB obligations in the herein warranty is limited only to repair or replacement of any part or component when duly proved by ESAB or an Authorised Servicer.
- Página 22 --- blank page --- LHJ 425...
-
Página 23: Rectificador Para Soldar Con Electrodos Revestidos
LHJ 425 LHJ 425 Rectificador para soldar Rectificador para soldar con electrodos revestidos con electrodos revestidos Manual de Instrucciones Ref.: LHJ 425 (con empuñaduras): 0401260 LHJ 425 (con carrito): 0401273 LHJ 425 (con carrito y porta electrodo y cable masa) 0401330... -
Página 24: Instrucciones Generales
Propietario o Usuario del equipo. ¡ El uso de piezas de repuesto no originales y/o no aprobadas por ESAB en la reparación de éstos u otros productos ESAB es de entera responsabilidad del Propietario o Usuario e implica en la pérdida total de garantía. - Página 25 ¡ Como con cualquier máquina o equipo eléctrico, desconecte de la red eléctrica su rectificador LHJ 425 antes de ejecutar cualquier tipo de trabajo de mantenimiento preventiva o reparación.
-
Página 26: Descripción
Factor de trabajo. En el LHJ 425 el factor de trabajo permitido aumenta hasta 100% a medida que la corriente de soldadura utilizada disminuye; inversamente, el factor de trabajo permitido disminuye a medida que la corriente de soldadura aumenta hasta el máximo del rango. -
Página 27: Controles Y Conexiones
5) CONTROLES Y CONEXIONES 5.1) Tablero frontal 1) Llave Encendido-Apagado: para conectar y desconectar la fuente LHJ 425. 2) Lámpara piloto: encendida indica que la fuente está conectada. 3) Manivela: regula la corriente de soldadura entre 55 y 450 Ampéres. -
Página 28: Instalación
Además el área debe mantenerse limpia. Debe existir un corredor de circulación alrededor del RECTIFICADOR LHJ 425 de por lo menos 700 mm de ancho que servirá de acceso para la operación, mantenimiento preventivo o eventualmente correctivo. así... -
Página 29: Circuito De Soldadura
El LHJ 425 se entrega para ser conectado a una red de alimentación de 440 V. Si la tensión de alimentación es diferente, las conexiones primarias deben ser modificadas como indica el esquema eléctrico. Al retirar la tapa del lado izquierdo se obtiene acceso directo a la barra de terminales de las conexiones primarias. -
Página 30: Mantenimiento
8) MANTENIMIENTO 8.1) Recomendaciones En condiciones normales de ambiente y operación, el LHJ 425 no requiere ningún trabajo especial de mantenimiento. Sólo es necesario limpiar internamente la máquina una vez por mes con aire comprimido a baja presión, seco y sin aceite. - Página 31 --- página en blanco --- LHJ 425...
- Página 32 Factura de Venta Nº: _____________________________ Estimado Cliente, Solicitamos rellenar y enviar esa ficha que permitira a la ESAB S.A. conocerlo mejor para que posamos atenderlo y garantizar a la prestación del servício de asistencia tecnica con elevado patrón de qualidad ESAB.
- Página 33 ESAB, intervención técnica de cualquier especie realizada por persona no cualificada o no autorizada por ESAB S/A o aplicación diferente para lo que el equipamiento fuera proyectado y fabricado.
- Página 34 ESQUEMA ELÉTRICO ELECTRICAL SCHEME ESQUEMA ELÉCTRICO VOLT/AMP. TRANSF. AUXILIAR DO VOLT/AMP. 220V SHUNT LHJ 425...
- Página 35 HANDLE 0903218 EMPUÑADURA LATERAL DIREITA RIGHT SIDE LADO DERECHO 0903219 LATERAL ESQUERDA LEFT SIDE LADO IZQUIERDO 0900104 MANIVELA CRANK MANIVELA 0901887 TOMADA OUTLET ENCHUFE 0904244 0904521 CONJUNTO TERMINAL PAINEL FRONTAL OUTPUT TERMINAL FRONT PANEL CONJUNTO TERMINAL TABLERO FRONTAL LHJ 425...
- Página 36 RIGHT GUIDE FAN ENGINE FAN SUPORT FUSO MUELE GUÍA DERECHA MOTOR DEL VENTILADOR SOPORTE DEL VENTILADOR SCREW HUSO 0903476 CHASSIS BASE 0900994 0900994 0903228 CHASSIS PONTE RETIFICADORA BARRAMENTOS DA PONTE RECTIFIER BRIDGE BRIDGE CONNECTIONS PUENTE RECTIFICADORE BARRERAS DEL PUENTE LHJ 425...
- Página 37 TRANSFORMER PLACA DE CONEXIONES NÚCLEO MÓVIL TRANSFORMADOR 0901429 GUIA ESQUERDA LEFT GUIDE GUÍA IZQUIERDA 0902712 PORCA DO NÚCLEO CORE NUT TUERCA DEL NÚCLEO 0902006 SHUNT 0902339 PRENSA CABO CABLE INLET 0903315 ABRAZADERA PÉ FOOT 0900316 RODA WHEEL RUEDA LHJ 425...
- Página 38 HÉLICE TABLERO TRASERO PROPELLER HÉLICE 0902830 CABO DE ENTRADA INPUT CABLE CABLE DE ENTRADA 0900461 PUXADOR HANDLE MANIJA 0900459 SUPORTE GIRATÓRIO SUPORT SOPORTE GIRATORIO 0901415 RODA 8” WHEEL 8” 0900961 RUEDA 8” WHEEL 12” RODA 12” RUEDA 12” LHJ 425...
- Página 39 0903214 BOBINA B COIL B BOBINA B 0903213 0903215 BOBINA A BOBINA C COIL A COIL C BOBINA A BOBINA C TRANSFORMER LHJ 425 FRONT VIEW TRANSFORMADOR LHJ 425 VISTA FRONTAL LHJ 425...
- Página 40 A ESAB S/A se reserva o direito de alterar as características técnicas de seus equipamentos sem prévio aviso. ESAB S/A has the right to alter technical characteristics of their equipment with no prior notice. ESAB S/A se reserva el derecho de alterar las características técnicas de sus equipos sin aviso previo.
