Sistema de control del aire acondicionado

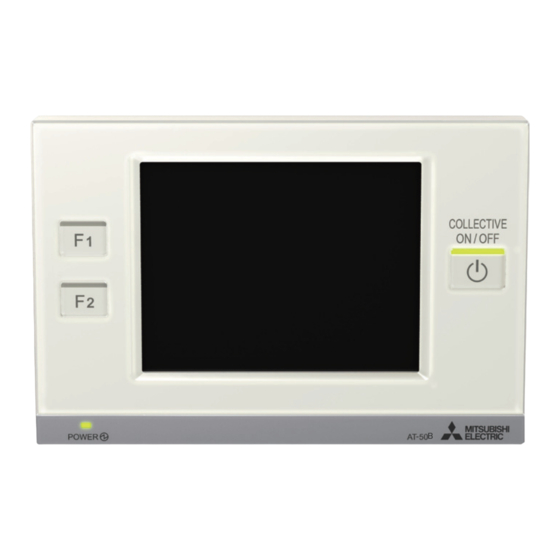

CONTROLADOR TÁCTIL AVANZADO
MODELO
AT-50B
MANUAL DE INSTRUCCIONES
Antes de utilizar el controlador, lea con
atención este Manual de instrucciones
para asegurar un funcionamiento correcto.
Guarde este Manual de instrucciones para
futuras consultas.
Asegúrese de que tanto este manual
como el Manual de instalación se entregan
a los futuros usuarios del sistema de aire
acondicionado.
Para garantizar la seguridad y el
funcionamiento correcto de la unidad, ésta
solo deberá ser instalada por personal
cualificado.
Medidas de seguridad ......................................................... 2
Lista de funciones................................................................ 4
Botones [pantalla INICIO] .................................................. 10
Iconos [pantalla INICIO] .................................................... 12
Operaciones básicas ......................................................... 16
Selección de pantalla ................................................................. 16
Selección de grupo ..................................................................... 17
Operación ON/OFF ...................................................................... 18
Modo ............................................................................................. 18
Ajuste de temperatura .................................................................. 21
Manejo del grupo LOSSNAY ...................................................... 24
Modo ............................................................................................. 24
Ajuste de la velocidad del ventilador ............................................ 24
Manejo del grupo Equipo externo .............................................. 24
Operación ON/OFF ...................................................................... 24
Pantalla de selección de varios grupos ...................................... 25
Desactivación de funciones ........................................................ 25
Pantalla de menú............................................................... 26
Uso - Configuración del Menú principal............................. 28
Configuración funcionamiento .................................................... 28
Configuración de límites ............................................................ 44
Panel de control ......................................................................... 52
Gestión del sistema .................................................................... 59
Mantenimiento ................................................................... 63
Pantalla Limpieza del panel táctil ............................................... 63
Resolución de problemas .................................................. 64
