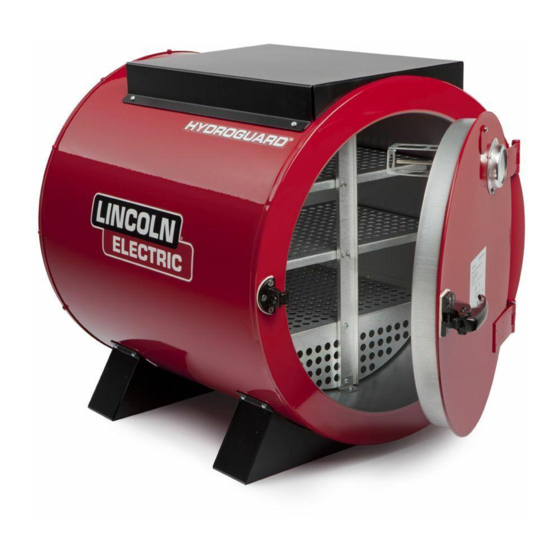

HORNO PARA VARILLAS HYDROGUARD™ 350
Para uso con máquinas con ventas esp. :
La seguridad depende de usted
El equipo de soldadura por arco
y de corte Lincoln está diseñado
y construido teniendo la seguri-
dad en mente. Sin embargo, su
seguridad general puede incre-
mentarse por medio de una ins-
talación adecuada... y una ope-
ración cuidadosa de su parte.
NO INSTALE, OPERE O REPA-
RE ESTE EQUIPO SIN LEER
ESTE MANUAL Y LAS PRE-
CAUCIONES DE SE GURIDAD
CONTENIDAS EN EL MISMO.
Y, lo más importante, piense
antes de actuar y sea cuidadoso.
Please download the instruction manual in English from :
Per favore scaricate il manuale di istruzioni in Italiano da :
Bitte laden Sie sich die Bedienungsanleitung in deutscher Sprache von :
Por favor, descargue el manual de instrucciones en español de :
S'il vous plaît télécharger le mode d'emploi en français à partir de :
Download de handleiding in het Nederlands uit:
Proszę pobrać instrukcję obsługi w języku polskim z :
Lataa käyttöohjetta suomi alkaen :
Faça o download do manual de instruções em Português a partir de :
Вы можете скачать инструкцию по эксплуатации на русском языке от:
http://servicenavigator.lincolnelectric.eu/index.php
• Sales and Service through Subsidiaries and Distributors Worldwide •
Cleveland, Ohio 44117-1199 U.S.A. TEL: 216.481.8100 FAX: 216.486.1751 WEB SITE: www.lincolnelectric.com
LINCOLN ELECTRIC EUROPE S.L
c/o Balmes, 89 - 80 2a, 08008 Barcelona, Spain
www.lincolnelectric.eu
MANUAL DEL OPERADOR
• World's Leader in Welding and Cutting Products •
IMS10116
Copyright © Lincoln Global Inc.
Octubre, 2012
PN-5610771

Publicidad

Tabla de contenido
loading

Resumen de contenidos para Lincoln Electric HYDROGUARD 350

  • Página 1 Faça o download do manual de instruções em Português a partir de : Вы можете скачать инструкцию по эксплуатации на русском языке от: http://servicenavigator.lincolnelectric.eu/index.php LINCOLN ELECTRIC EUROPE S.L c/o Balmes, 89 - 80 2a, 08008 Barcelona, Spain www.lincolnelectric.eu MANUAL DEL OPERADOR PN-5610771 Copyright ©...
  • Página 2 GRACIAS POR ADQUIRIR UN NO SE ACERQUE AL HUMO. PRODUCTO DE PRIMERA NO se acerque demasiado al arco. CALIDAD DE LINCOLN Si es necesario, utilice lentillas para ELEC TRIC. poder trabajar a una distancia razonable del arco. LEA y ponga en práctica el contenido de las hojas de datos sobre seguridad y el de las COMPRUEBE QUE LA CAJA Y EL EQUIPO ESTÉN...
  • Página 3 E205, “Seguridad en los procesos de soldadura por 2.c. La exposición a los campos EM de la soldadura podría tener arco”, en Lincoln Electric Company, situada en 22801 St. Clair otros efectos sobre la salud que aún se desconocen.
  • Página 4 SEGURID D UNA DESCARGA LAS RADIACIONES ELÉCTRICA LE PUEDE DEL ARCO QUEMAN. MATAR. 4.a. Utilice un protector con el filtro y las cubiertas debidos para protegerse los ojos de las chispas 3.a. Los circuitos auxiliar (tierra) y del electrodo y de las radiaciones del arco cuando esté soldando están vivos desde el punto de vista u observando una soldadura por arco.
  • Página 5 SEGURID D LAS CHISPAS SI SE DAÑAN, LAS BOMBONAS DERIVADAS DE PUEDEN EXPLOTAR. CORTES 7.a. Utilice únicamente bombonas de gas Y SOLDADURAS comprimido que contengan los gases de PUEDEN PROVOCAR protección adecuados para el proceso en cuestión, así como reguladores diseñados INCENDIOS O EXPLOSIONES.
  • Página 6: Précautions De Sûreté

    SEGURIDAD 5. Toujours porter des lunettes de sécurité dans la zone de PRÉCAUTIONS DE SÛRETÉ soudage. Utiliser des lunettes avec écrans lateraux dans les zones où lʼon pique le laitier. Pour votre propre protection lire et observer toutes les instructions et les précautions de sûreté...
  • Página 7: Declaración De Conformidad

    EN60335-1:95 modificaciones, que incluyen A1 and A2 EN60335-2-45:94 Los hornos son en clase de protección I – IPX0 15th Septiembre 2012 Pietro Terranova Accesorios Product Manager EMEA Lincoln Electric Europe S.L, c/o Balmes, 89 – 8° 2a , 08008 Barcelona, Spain...
  • Página 8: Tabla De Contenido

    TABLA DE CONTENIDO Página Instalación ........................Sección A Especificaciones técnicas ....................A-1 Vista Inferior que muestra un patrón Pies Del Agujero ............A-1 ________________________________________________________________________________ Operación ........................Sección B Descripción General ......................B-1 ________________________________________________________________________________ Accesorios ......................Sección C ________________________________________________________________________________ Mantenimiento ....................Sección D ________________________________________________________________________________ Localización De Averías ................Sección E Precauciones de seguridad ...................E-1 Cómo Utilizar la Guía de Localización de Averías..........E-1 Guía de Localización de Averías ................E-2...
  • Página 9: Instalación

    INSTALACIÓN ESPECIFICACIONES TÉCNICAS – HORNOS PARA VARILLAS HYDROGUARD (350) K2942-1, K2942-2 Watts de Entrada=1000W Entrada de Amps: 120V-8A, 240V-4A, 480V-2A K2942-1 120V @50/60Hz Voltaje K2942-2 240/480V @50/60Hz 38°C / 100°F to 288°C / 550°F Rango de temperatura ±14°C / 25°F Control de termostato ajustable con luz indicadora Aislamiento...
  • Página 10: Operación

    Revise el tipo y voltaje en la placa de identificación. AJUSTE DE TEMPERATURA 1. Hydroguard 350, modelo K2942-1 (120 voltios CA El rango de temperatura es de 38°C / 100°F a únicamente) monofásico. 288°C / 550°F. El cuadrante del termostato (local- izado en la parte trasera del horno) está...
  • Página 11: Accesorios

    ACCESORIOS K3148-1 EQUIPO DEL TERMÓMETRO EQUIPO DE TERMÓMETRO DE MONTAJE EN PUERTA INSTALACIÓN OPCIONAL 'A' = 1 7/8" for models 15 & 16 2 5/8" for models 12 & 13 1. Quite la cubierta de la puerta para tener acceso a los agujeros de montaje. 2.
  • Página 12: Mantenimiento

    MANTENIMIENTO AUMENTO EJE DE CUADRANTE “B” DISMINUCIÓN ¼ DE GIRO PRECESIÓN TEMPERATURA/PROCEDIMIENTÓ DE CALIBRATIÓN • PARA VERIFICAR LA PRECISIÓN Utilice un buen termómetro para verificar la temperatura. 2. Gire el cuadrante del termostato a la marca de 325. 3. Deje pasar el tiempo suficiente para que la temperatura se estabilice o hasta que las lecturas de temperatura sean idénticas •...
  • Página 13: Localización De Averías

    LOCALIZACIÓN DE AVERÍAS CÓMO UTILIZAR LA GUÍA DE LOCALIZACIÓN DE AVERÍAS ADVERTENCIA Sólo Personal Capacitado de Fábrica de Deberá Llevar a Cabo el Servicio y Reparaciones. Las reparaciones no autorizadas que se realicen a este equipo pueden representar un peligro para el técnico y operador de la máquina, e invalidarán su garantía de fábrica.
  • Página 14 LOCALIZACIÓN DE AVERÍAS Observe todos los Lineamientos de Seguridad detallados a lo largo de este manual PROBLEMAS CAUSA CURSO RECOMENDADO (SÍNTOMAS) POSIBLE DE ACCIÓN El horno no funciona –No calienta. 1. Si la luz del indicador no se enciende, revise la fuente de energía.
  • Página 15 LOCALIZACIÓN DE AVERÍAS Observe todos los Lineamientos de Seguridad detallados a lo largo de este manual PROBLEMAS CURSO RECOMENDADO (SÍNTOMAS) DE ACCIÓN El horno funciona – Se sobrecalien- 1. Revise el funcionamiento del ter- mostato. Revise los puntos múlti- ples de ajuste, si la temperatura del horno no responde a los cam- bios en el punto de ajuste, reem- place el termostato.
  • Página 16 DIAGRAMAS HORNO PARA VARILLAS HYDROGUARD™ (350)
  • Página 17 DIAGRAMAS Modelo 240/480V [K2942-2] PUENTE 1 DE 2 ALAMBRADO LUZ PILOTO 240 VOLTIOS ELEMENTO TÉRMICO SONDA DE ACOPLAMIENTO CAJA TOMA CORRIENTE PUENTE TÉRMICA 2 DE 2 VERDE BLANCO TERMOSTATO VARIABLE NEGRO ALAMBRADO DE 240 VOLTIOS ALAMBRADO LUZ PILOTO 480 VOLTIOS ELEMENTO TÉRMICO SONDA DE...
  • Página 18: Piezas

    PIEZAS ARTÍCULO NO. DE PIEZA CANTIDAD Equipo de termómetro K3148-1 Equipo de elemento térmico (120V) S28972-1 Pasador de puerta/Equipo de cerradura S28972-2 Equipo de termostato (120V) S28972-3 Equipo de bloqueo de aislamiento S28972-4 Equipo de elemento térmico (240/480V) S28972-5 Equipo de termostato (240/480V) S28972-6 Caja de termostato S28972-7...
  • Página 19 Do not touch electrically live parts or Keep flammable materials away. Wear eye, ear and body protection. WARNING electrode with skin or wet clothing. Insulate yourself from work and ground. Spanish No toque las partes o los electrodos Mantenga el material combustible Protéjase los ojos, los oídos y el AVISO DE bajo carga con la piel o ropa moja-...
  • Página 20 Keep your head out of fumes. Turn power off before servicing. Do not operate with panel open or WARNING Use ventilation or exhaust to guards off. remove fumes from breathing zone. Spanish Los humos fuera de la zona de res- Desconectar el cable de ali- No operar con panel abierto o AVISO DE...
  • Página 21 • World's Leader in Welding and Cutting Products • • Sales and Service through Subsidiaries and Distributors Worldwide • Cleveland, Ohio 44117-1199 U.S.A. TEL: 216.481.8100 FAX: 216.486.1751 WEB SITE: www.lincolnelectric.com...
