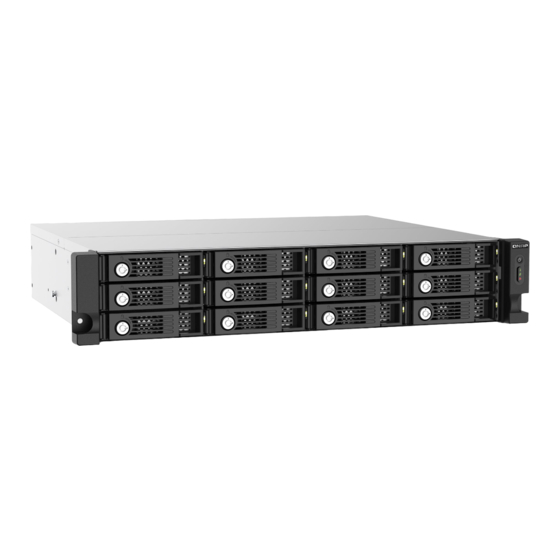

- Página 1 Caja JBOD TL-R1220Sep-RP TL-R1620Sep-RP Guía del usuario Versión del documento: 1 15/12/2020...
-
Página 2: Tabla De Contenido
Botón de encendido............................27 LED................................28 Alerta de audio............................29 5. Solución de problemas Forzar el reconocimiento de la caja JBOD con Almacenamiento e instantáneas o el QNAP JBOD Manager..............................30 Intercambio en caliente de unidades dañadas................... 30 Ayuda y otros recursos..........................31 6. Glosario QNAP JBOD Manager..........................32... - Página 3 Exención..............................33 GNU Public License............................33 Aviso de CE..............................41 Declaración de FCC........................... 41 Aviso del VCCI............................42 Aviso del BSMI............................42 SJ/T 11364-2006............................42...
-
Página 4: Prefacio
Acerca de esta guía Esta guía proporciona información sobre las cajas JBOD SAS TL-R1220Sep-RP y TL-R1620Sep-RP de QNAP e instrucciones pasos a paso sobre cómo instalar el hardware. También contiene instrucciones sobre operaciones básicas e información para resolución de problemas. -
Página 5: Descripción General Del Producto
Acerca de las Cajas JBOD de QNAP Las cajas JBOD de QNAP están diseñadas para aumentar la capacidad y la utilidad de su NAS u ordenador, lo que ofrece una amplia gama de aplicaciones de almacenamiento. Puede administrar las unidades instaladas de forma independiente o bien configurarlas como grupos RAID de software utilizando el dispositivo de host. -
Página 6: Contenido Del Paquete
Caja JBOD de QNAP - Guía del usuario de los modelos TL-R1220Sep-RP/TL-R1620Sep-RP Componente TL-R1220Sep-RP TL-R1620Sep-RP Intercambio en caliente Compatible Puertos de E/S externos y ranuras de expansión Puertos SFF 4 SFF-8644 Interfaz Botones Alimentación Dimensiones Factor de forma Montaje en rack de 2U... -
Página 7: Componentes
Caja JBOD de QNAP - Guía del usuario de los modelos TL-R1220Sep-RP/TL-R1620Sep-RP Componentes Panel frontal TL-R1220Sep-RP TL-R1620Sep-RP N.º Componente N.º Componente Indicadores LED de unidad Indicador LED de enlace Botón de encendido Indicador LED de error del ventilador Indicador LED de estado... -
Página 8: Panel Trasero
Caja JBOD de QNAP - Guía del usuario de los modelos TL-R1220Sep-RP/TL-R1620Sep-RP Panel trasero TL-R1220Sep-RP TL-R1620Sep-RP N.º Componente N.º Componente LED de acceso al SAS Puertos SFF-8644 Descripción general del producto... -
Página 9: Numeración De Unidades
Caja JBOD de QNAP - Guía del usuario de los modelos TL-R1220Sep-RP/TL-R1620Sep-RP N.º Componente N.º Componente LED de enlace al SAS ID de la caja Nota Cuando la caja JBOD se conecte al sistema operativo, el dispositivo asignará un número a la caja JBOD. -
Página 10: Información De Seguridad
Caja JBOD de QNAP - Guía del usuario de los modelos TL-R1220Sep-RP/TL-R1620Sep-RP TL-R1620Sep-RP Información de seguridad Las siguientes instrucciones ayudan a garantizar la seguridad del personal y del medio ambiente. Lea estas instrucciones atentamente antes de llevar a cabo cualquier operación. -
Página 11: Requisitos De Instalación
Caja JBOD de QNAP - Guía del usuario de los modelos TL-R1220Sep-RP/TL-R1620Sep-RP Batería del sistema • Para evitar una posible explosión de la batería, no olvide reemplazar la batería actual por una batería del mismo tipo. • Elimine las baterías que no utilice adecuadamente, según el reglamento local o las instrucciones del fabricante. -
Página 12: Importante
Caja JBOD de QNAP - Guía del usuario de los modelos TL-R1220Sep-RP/TL-R1620Sep-RP Categoría Elemento Hardware y periféricos • NAS u ordenador • Unidades de almacenamiento Consejo Para ver la lista de modelos de unidad compatibles, vaya a https://www.qnap.com/compatibility. • Uno o más cables de conector SF-8644 •... -
Página 13: Instalación De Hardware
Instalar unidades Las cajas JBOD de QNAP son compatibles con unidades de disco duro de 3,5 pulgadas, unidades de disco duro de 2,5 pulgadas y unidades de estado sólido de 2,5 pulgadas. Instalar unidades de disco duro de 3,5 pulgadas en bandejas de 3,5 pulgadas Aviso •... - Página 14 Caja JBOD de QNAP - Guía del usuario de los modelos TL-R1220Sep-RP/TL-R1620Sep-RP 3. Instale una unidad en la bandeja. a. Coloque la unidad en la bandeja de forma que los orificios de la parte inferior de la unidad queden alineados con los orificios de la parte inferior de la bandeja.
-
Página 15: Instalar Unidades De Disco Duro O Unidades De Estado Sólido De 2,5 Pulgadas En Bandejas De 3,5 Pulgadas
Caja JBOD de QNAP - Guía del usuario de los modelos TL-R1220Sep-RP/TL-R1620Sep-RP a. Inserte la bandeja en la bahía. b. Empuje la manija. 5. Encienda la caja JBOD. Nota La caja JBOD puede tardar hasta 30 segundos en detectar la nueva dispositivo. - Página 16 Caja JBOD de QNAP - Guía del usuario de los modelos TL-R1220Sep-RP/TL-R1620Sep-RP 3. Instale una unidad en la bandeja. a. Coloque la unidad en la bandeja de forma que los orificios de la parte inferior de la unidad queden alineados con los orificios de la parte inferior de la bandeja.
-
Página 17: Conectar La Caja Jbod A Un Nas
Caja JBOD de QNAP - Guía del usuario de los modelos TL-R1220Sep-RP/TL-R1620Sep-RP a. Inserte la bandeja en la bahía. b. Empuje la manija. 5. Encienda la caja JBOD. Nota La caja JBOD puede tardar hasta 30 segundos en detectar la nueva dispositivo. - Página 18 Caja JBOD de QNAP - Guía del usuario de los modelos TL-R1220Sep-RP/TL-R1620Sep-RP TL-R1220Sep-RP TL-R1620Sep-RP 4. Encienda las cajas JBOD. 5. Encienda el NAS. 6. Compruebe que el NAS haya reconocido las cajas JBOD. a. Inicie sesión en QTS como administrador.
-
Página 19: Conectar La Caja Jbod A Un Servidor
Los adaptadores de bus de host QXP-820S-B3408, QXP-1620S-B3616W y SAS-12G2E de QNAP son necesarios para conectar la caja JBOD a un dispositivo host. Nota Los adaptadores de bus de host de terceros son compatibles con las cajas JBOD de QNAP. Para obtener más información, vaya a https://www.qnap.com/en/compatibility/. TL-R1220Sep-RP... -
Página 20: Configuración De Red
4. Encienda las cajas JBOD. 5. Encienda el servidor. 6. Compruebe que el servidor haya reconocido la caja JBOD. a. Vaya a la utilidad de administración de discos de su servidor o abra QNAP External RAID Manager en Windows o Linux. Nota Para descargar el QNAP JBOD Manager, vaya a https://download.qnap.com. - Página 21 Caja JBOD de QNAP - Guía del usuario de los modelos TL-R1220Sep-RP/TL-R1620Sep-RP Instalación de hardware...
-
Página 22: Configuración De La Red Para El Protocolo De Control De Agregación De Enlaces
Caja JBOD de QNAP - Guía del usuario de los modelos TL-R1220Sep-RP/TL-R1620Sep-RP Configuración de la red para el Protocolo de control de agregación de enlaces El Protocolo de control de agregación de enlaces (LACP) es una técnica tolerante a fallos en la que se combinan varios puertos físicos para crear un único canal. - Página 23 Caja JBOD de QNAP - Guía del usuario de los modelos TL-R1220Sep-RP/TL-R1620Sep-RP Instalación de hardware...
-
Página 24: Configuración De Red Para E/S Multirruta Y Protocolo De Control De Agregación De Enlaces (Lacp)
Caja JBOD de QNAP - Guía del usuario de los modelos TL-R1220Sep-RP/TL-R1620Sep-RP Configuración de red para E/S multirruta y Protocolo de control de agregación de enlaces (LACP) La E/S multirruta y la agregación de enlaces son dos tecnologías diferentes que se complementan entre sí. -
Página 25: Unidades De Fuente De Alimentación Redundantes De Intercambio En Caliente
Caja JBOD de QNAP - Guía del usuario de los modelos TL-R1220Sep-RP/TL-R1620Sep-RP Unidades de fuente de alimentación redundantes de intercambio en caliente Aviso El NAS puede tener uno o varios cables de unidad de alimentación eléctrica (PSU). Para evitar lesiones graves, un técnico de servicio especializado debe desconectar todos los cables de PSU antes de instalar o reemplazar los componentes del sistema. - Página 26 Caja JBOD de QNAP - Guía del usuario de los modelos TL-R1220Sep-RP/TL-R1620Sep-RP 4. Inserte la nueva PSU. 5. Conecte el cable de alimentación a la PSU y a la toma eléctrica. 6. Encienda el JBOD. 7. Habilite las alertas para los fallos de la PSU.
-
Página 27: Kits De Rieles
Caja JBOD de QNAP - Guía del usuario de los modelos TL-R1220Sep-RP/TL-R1620Sep-RP Kits de rieles Los kits de rieles no están incluidos con el dispositivo y deben comprarse por separado. Para más información, póngase en contacto con un distribuidor autorizado o visite http://shop.qnap.com. -
Página 28: Operaciones Básicas
Caja JBOD de QNAP - Guía del usuario de los modelos TL-R1220Sep-RP/TL-R1620Sep-RP 4. Operaciones básicas Este capítulo describe las operaciones básicas de la caja JBOD. Botón de encendido Operación Acción del usuario Resultado Encendido Presione el botón una vez. El dispositivo se enciende. -
Página 29: Led
Caja JBOD de QNAP - Guía del usuario de los modelos TL-R1220Sep-RP/TL-R1620Sep-RP Estado Descripción Estado del sistema Parpadea en verde y rojo de forma • La unidad se está formateando. alterna cada 0,5 segundos. • El JBOD se está inicializando. -
Página 30: Descripción
Caja JBOD de QNAP - Guía del usuario de los modelos TL-R1220Sep-RP/TL-R1620Sep-RP Estado Descripción Unidad Verde • La caja JBOD está encendida. • Puede accederse a la unidad. Parpadea en verde Se está accediendo a la unidad. Rojo Se ha producido un error de lectura/ escritura en la unidad. -
Página 31: Solución De Problemas
Forzar el reconocimiento de la caja JBOD con Almacenamiento e instantáneas o el QNAP JBOD Manager Si Almacenamiento e instantáneas o el QNAP JBOD Manager no pueden localizar la caja JBOD durante el funcionamiento, las unidades o los datos pueden estar dañados. -
Página 32: Ayuda Y Otros Recursos
Caja JBOD de QNAP - Guía del usuario de los modelos TL-R1220Sep-RP/TL-R1620Sep-RP 10. Espere 30 segundos o hasta que la caja JBOD emita dos bips. 11. Vaya a Menú principal > Almacenamiento e instantáneas > Almacenamiento > Almacenamiento/ Instantáneas . -
Página 33: Glosario
QuTS hero Sistema operativo de NAS de QNAP que incluye el sistema de archivos ZFS Almacenamiento e instantáneas La utilidad de QTS, que le permite ver y configurar las cajas JBOD de QNAP conectadas a un NAS de QNAP Glosario... -
Página 34: Avisos
En ningún caso la responsabilidad de QNAP debe exceder el precio pagado por el producto por los daños directos, indirectos, especiales, incidentales o consecuenciales que resulten del uso del producto, su software acompañante o su documentación. - Página 35 Caja JBOD de QNAP - Guía del usuario de los modelos TL-R1220Sep-RP/TL-R1620Sep-RP The licenses for most software and other practical works are designed to take away your freedom to share and change the works. By contrast, the GNU General Public License is intended to guarantee your freedom to share and change all versions of a program--to make sure it remains free software for all its users.
- Página 36 Caja JBOD de QNAP - Guía del usuario de los modelos TL-R1220Sep-RP/TL-R1620Sep-RP To “convey” a work means any kind of propagation that enables other parties to make or receive copies. Mere interaction with a user through a computer network, with no transfer of a copy, is not conveying.
- Página 37 Caja JBOD de QNAP - Guía del usuario de los modelos TL-R1220Sep-RP/TL-R1620Sep-RP respect to the covered work, and you disclaim any intention to limit operation or modification of the work as a means of enforcing, against the work's users, your or third parties' legal rights to forbid circumvention of technological measures.
- Página 38 Caja JBOD de QNAP - Guía del usuario de los modelos TL-R1220Sep-RP/TL-R1620Sep-RP c. Convey individual copies of the object code with a copy of the written offer to provide the Corresponding Source. This alternative is allowed only occasionally and noncommercially, and only if you received the object code with such an offer, in accord with subsection 6b.
- Página 39 Caja JBOD de QNAP - Guía del usuario de los modelos TL-R1220Sep-RP/TL-R1620Sep-RP When you convey a copy of a covered work, you may at your option remove any additional permissions from that copy, or from any part of it. (Additional permissions may be written to require their own removal in certain cases when you modify the work.) You may place additional permissions on material,...
- Página 40 Caja JBOD de QNAP - Guía del usuario de los modelos TL-R1220Sep-RP/TL-R1620Sep-RP accept this License. Therefore, by modifying or propagating a covered work, you indicate your acceptance of this License to do so. 11. Automatic Licensing of Downstream Recipients. Each time you convey a covered work, the recipient automatically receives a license from the original licensors, to run, modify and propagate that work, subject to this License.
- Página 41 Caja JBOD de QNAP - Guía del usuario de los modelos TL-R1220Sep-RP/TL-R1620Sep-RP covered work, unless you entered into that arrangement, or that patent license was granted, prior to 28 March 2007. Nothing in this License shall be construed as excluding or limiting any implied license or other defenses to infringement that may otherwise be available to you under applicable patent law.
-
Página 42: Aviso De Ce
Caja JBOD de QNAP - Guía del usuario de los modelos TL-R1220Sep-RP/TL-R1620Sep-RP 18. Interpretation of Sections 16 and 17. If the disclaimer of warranty and limitation of liability provided above cannot be given local legal effect according to their terms, reviewing courts shall apply local law that most closely approximates an absolute waiver of all civil liability in connection with the Program, unless a warranty or assumption of liability accompanies a copy of the Program in return for a fee. -
Página 43: Aviso Del Vcci
Caja JBOD de QNAP - Guía del usuario de los modelos TL-R1220Sep-RP/TL-R1620Sep-RP Aviso del VCCI この装置は、クラス A 情報技術装置です。この装置を家庭環境で使用すると電波 妨害を引き起こすことがあります。この場合には使用者が適切な対策を講ずるよう要求されることがありま す。 VCCI–A Aviso del BSMI 警告使用者：這是甲類的資訊產品，在居住的環境中使用時，可能會造成射頻干擾，在 這種情況下，使用者會被要求採取某些適當的對策。 SJ/T 11364-2006 本产品符合中国 RoHS 标准。以下表格标示此产品中某有毒物质的含量符合中国 RoHS 标准规定的限量要求。 本产品上会附有”环境友好使用期限”的标签，此期限是估算这些物质”不会有泄漏或突变”的年限。本产品 可能包含有较短的环境友好使用期限的可替换元件，像是电池或灯管，这些元件将会单独标示出来。 部件名称 有毒有害物质或元素 铅 汞 镉... - Página 44 Caja JBOD de QNAP - Guía del usuario de los modelos TL-R1220Sep-RP/TL-R1620Sep-RP 部件名称 有毒有害物质或元素 铅 汞 镉 六价铬 多溴联苯 多溴二苯醚 (Pb) (Hg) (Cd) (CR(VI)) (PBB) (PBDE) 电池 O: 表示该有毒有害物质在该部件所有物质材料中的含量均在 SJ/T11363-2006 标准规定的限量要求以下。 X: 表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T11363-2006 标准规定的限量要求。 Avisos...
