Funcionamiento
Trazalíneas sin aire hidráulico
™
LineLazer
Para la aplicación de materiales para pintar líneas.
Únicamente para uso profesional.
Solo para uso en exteriores.
No aprobado para uso en atmósferas explosivas ni en ubicaciones peligrosas.
Presión máxima de funcionamiento: 22,8 MPa (228 bar, 3300 psi)
Instrucciones importantes de seguridad
Lea todas las advertencias e instrucciones de este manual y de los
manuales relacionados.
Debe estar familiarizado con los controles y el uso adecuado del equipo.
Guarde estas instrucciones.

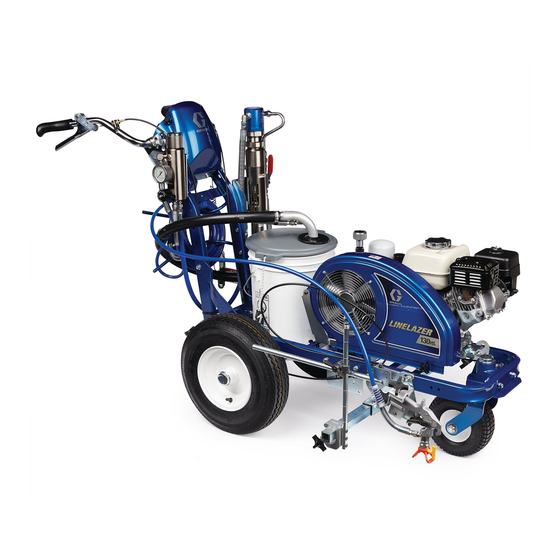

LineLazer 130
Modelo:
Estándar
1 pistola manual
17H447
17H448
Manuales relacionados:
3A3391
Piezas
311254
Pistola
311845
Bomba
Use solo piezas de repuesto Graco auténticas.
El uso de piezas de repuesto no pertenecientes a Graco puede anular la garantía.
130
HS
HS
Estándar
2 pistolas manuales
3A3811B
ES
ti28037a
Publicidad
Tabla de contenido
Manuales relacionados para Graco LINELAZER 130HS
Resumen de contenidos para Graco LINELAZER 130HS
- Página 1 1 pistola manual 2 pistolas manuales 17H447 17H448 Manuales relacionados: 3A3391 Piezas 311254 Pistola 311845 Bomba ti28037a Use solo piezas de repuesto Graco auténticas. El uso de piezas de repuesto no pertenecientes a Graco puede anular la garantía.
-
Página 2: Tabla De Contenido
Selección de la boquilla ..... . 6 LineLazer 130HS ......18 Identificación de componentes (LL 130HS) . -
Página 3: Advertencias
• El sistema es capaz de producir una presión de 3300 psi. Utilice piezas de repuesto o accesorios Graco capaces de soportar una presión nominal mínima de 3300 psi. • Enganche siempre el seguro del gatillo cuando no esté pulverizando. Verifique que el seguro del gatillo funcione correctamente. -
Página 4: Peligro De Monóxido De Carbono
Advertencias AVERTENCIA PELIGRO DE MONÓXIDO DE CARBONO Los gases de escape contienen monóxido de carbono venenoso, que es incoloro e inodoro. Respirar monóxido de carbono puede causar la muerte. • No trabaje en una zona cerrada. PELIGROS DEBIDOS A LA UTILIZACIÓN INCORRECTA DEL EQUIPO La utilización incorrecta puede provocar la muerte o lesiones graves. -
Página 5: Peligro Por Emanaciones O Fluidos Tóxicos
Advertencias AVERTENCIA PELIGRO POR EMANACIONES O FLUIDOS TÓXICOS Las emanaciones o fluidos tóxicos pueden provocar lesiones graves o incluso la muerte si salpican los ojos o la piel, se inhalan o se ingieren. • Lea las Hojas de datos de seguridad del material (HDSM) para conocer los peligros específicos de los fluidos que esté... -
Página 6: Selección De La Boquilla
Selección de la boquilla Selección de la boquilla (cm) (cm) (cm) (cm) LL5213* 2 (5) LL5215* 2 (5) LL5217 4 (10) LL5219 4 (10) LL5315 4 (10) LL5317 4 (10) LL5319 4 (10) LL5321 ... -
Página 7: Identificación De Componentes (Ll 130Hs)
Identificación de componentes (LL 130HS) Identificación de componentes (LL 130 ti28038a Palanca de encendido/apagado de la bomba Gatillo de la pistola de pulverización manual Tubos de drenaje y de sifón Caja de almacenamiento Control de presión Filtro Interruptor encendido/apagado (ON/OFF) Manómetro del motor Válvula de cebado/alivio de presión... -
Página 8: Procedimiento De Conexión A Tierra
Procedimiento de conexión a tierra (Sólo para líquidos de enjuague inflamables) Procedimiento de conexión Realice el Procedimiento de conexión a tierra si usa materiales inflamables. a tierra Coloque el interruptor de la bomba en posición de (Sólo para líquidos de enjuague APAGADO. -
Página 9: Configuración/Puesta En Marcha
Configuración/puesta en marcha Configuración/puesta en marcha 6. Coloque el interruptor de la bomba en posición de APAGADO. Este equipo seguirá presurizado hasta que se libere manualmente la presión. Para ayudar a evitar lesiones graves por fluido presurizado, como la inyección en la piel, salpicaduras de fluido y las ocasionadas por ti23144a ti27504a... - Página 10 Configuración/puesta en marcha 10. Ponga en marcha el motor: 11. Después de que el motor se ponga en marcha, abra el obturador. a. Abra la válvula de combustible. ti27766a ti27616a 12. Ajuste el acelerador en la posición deseada. b. Cierre el obturador. ti5250a ti27617a c.
-
Página 11: Conjunto De Boquilla De Giro Switchtip Y Portaboquillas
Configuración/puesta en marcha 13. Coloque el interruptor de la bomba en la posición de 17. Inspeccione los racores en busca de fugas. ENCENDIDO (la bomba ahora está activa). Si hubiera fugas, APAGUE inmediatamente el pulverizador. Efectúe el Procedimiento de alivio de presión. -
Página 12: Colocación De La Pistola
Colocación de la pistola Colocación de la pistola Instalación de las pistolas Otra opción puede ser hacer pivotar la pistola hacia afuera en un ángulo y girar el portaboquilla. Esto se traduce en una mejor visibilidad para el usuario. 1. Introduzca las pistolas en el soporte. Apriete las abrazaderas. -
Página 13: Cuadro De Posiciones De La Pistola
Colocación de la pistola Cuadro de posiciones de la pistola ti27786a Una línea Una línea de una anchura máxima de 24 in (61cm). Dos líneas Una línea o dos líneas para pulverizar evitando los obstáculos Bordillo con una pistola Bordillo con dos pistolas Dos líneas o una línea de una anchura máxima de 61 cm (24 pulg.). -
Página 14: Montaje Del Brazo De La Pistola
Colocación de la pistola Montaje del brazo de la pistola 2. Deslice el conjunto del brazo de la pistola (incluidas la pistola y las mangueras) para retirarlo de la ranura de montaje para brazo de la pistola. Esta unidad está equipada con montaje delantero y trasero para el brazo de la pistola. -
Página 15: Cambio De La Posición De La Pistola (Izquierda Y Derecha)
Colocación de la pistola Cambio de la posición de la Instalación pistola (izquierda y derecha) 1. Instale el soporte de la pistola vertical en la barra de la pistola. Desmontaje 1. Afloje la perilla del brazo de la pistola vertical en la barra de montaje para brazo de la pistola y retire. -
Página 16: Ajuste De Línea Recta
Colocación de la pistola Ajuste de línea recta 4. Haga andar el trazalíneas. Repita los pasos 2 y 3 hasta que avance en línea recta. Apriete el perno en la placa de alineación de las ruedas para La rueda delantera está configurada para centrar la bloquear el nuevo ajuste de las ruedas. -
Página 17: Limpieza
Limpieza Limpieza 4. Limpie el filtro, el portaboquillas y la boquilla de giro SwitchTip con el líquido de lavado. Este equipo seguirá presurizado hasta que se libere manualmente la presión. Para ayudar a evitar lesiones graves por fluido presurizado, como la inyección en la piel, salpicaduras de fluido y las ocasionadas por piezas en movimiento, siga el Procedimiento de alivio TI3375A... -
Página 18: Mantenimiento
UNA VEZ AL AÑO O CADA 2000 HORAS: Reemplace el aceite hidráulico y el elemento del filtro con aceite hidráulico Graco 169236 (18,9 litros/5 galones) o 207428 (3,8 litros/1 galón) y el elemento del filtro 246173, página 21. -
Página 19: Resolución De Problemas
Usar una manguera de 9 mm (3/8 pulg.) para conseguir el rendimiento óptimo (6,70 m [22 pies] como mínimo). *Revise a menudo el nivel de fluido hidráulico. No permita que baje demasiado. Utilice únicamente aceite hidráulico Graco. 3A3811B Funcionamiento... - Página 20 La línea de aspiración a la entrada de la bomba no está Apriete. apretada. El motor hidráulico está desgastado o dañado. Lleve el pulverizador a un distribuidor Graco para que lo repare. Caída de presión considerable en la manguera de Utilice una manguera más corta o de mayor diámetro.
-
Página 21: Cambio Del Filtro / Aceite Hidráulico
Apriete el filtro de aceite 3/4 de vuelta después de que la junta toque la base. 2. Rellene con cinco cuartos de galón de aceite hidráulico Graco 169236 (5 galones/20 litros) Este equipo seguirá presurizado hasta que se libere o 207428 (1 galón/3,8 litros). -
Página 22: Datos Técnicos
Datos técnicos Datos técnicos LineLazer 130 Motor Honda GX120cc EE. UU. Métrico Presión máxima de trabajo del fluido 3300 psi (227 bar, 22,7 MPa) Suministro de caudal libre máximo 1,3 gpm 4,9 lpm Ciclos por galón/litro 85 cpg 22,5 cpl Capacidad del tanque hidráulico 1,25 galones (4,73 litros) -
Página 23: Notas
Notas Notas 3A3811B Funcionamiento... -
Página 24: Garantía Estándar De Graco
Garantía estándar de Graco Graco garantiza que todos los equipos a los que se hace referencia en este documento que han sido manufacturados por Graco y que portan su nombre están libres de cualquier defecto de materiales y mano de obra en la fecha de venta al comprador original para su uso. Con la excepción de cualquier garantía especial, extendida o limitada publicada por Graco, y durante un período de doce meses desde la fecha de venta, Graco...
