Samoa Pumpmaster 2 Modo De Empleo

GB

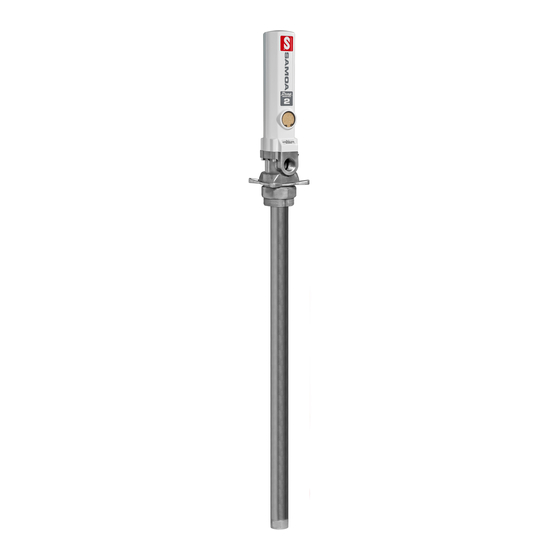

Low pressure air operated piston pump optimised for viscous
and non-corrosive fluids without abrasive particles. The pump
can be supplied as a separate component or as part of complete
system together with the required elements for its installation.
These pumps have been design for wall mounting or to be
installed on mobile units using the appropriate fluid intake
accessories.
B
C
GB
Pumps can be mounted on a wall support equipped with a 2" BSP
F thread (fig. 2). Loose the star nut of the bung adaptor to
remove the lower nut , and screw this into the 2" bung opening
of the drum or bracket. Place the star nut and the split ring on
the suction tube. Slide the pump through the opening and fasten
the assemble at the desired height by tightening the star nut.
Samoa Industrial, S.A. · Box 103 Alto Pumarín · 33211 Gijón - Asturias Spain · Tel.: +34 985 381 488 · Fax.: + 34 985 384 163
1:1 RATIO AIR OPERATED SUCTION PUMP PUMPMASTER 2
BOMBA NEUMÁTICA DE SUCCIÓN PUMPMASTER 2, RATIO 1:1
Parts and technical service guide
Guía de servicio técnico y recambio
Description / Descripción
1/4"
3/4"
A
D
1"
Installation / Instalación
Part No. / Cód.:
351 121
E
Bomba de pistón alternativo accionada por aire comprimido de
baja presión optimizada para la aspiración de fluidos viscosos no
corrosivos exentos de partículas abrasivas. La bomba puede ser
suministrada como componente separado o en forma de sistema
completo con todos los elementos precisos para su instalación.
Han sido diseñadas para montaje sobre unidad móvil o mural,
utilizando los accesorios de aspiración de fluido apropiados.
Model / Modelo
A (mm)
B (mm)
C (mm)
D (mm)
Weight / Peso (kg)
E
Las bombas pueden ser montadas sobre un soporte mural que
disponga de rosca 2" BSP H (fig. 2). Aflojar la tuerca en estrella del
adaptador para extraer la parte inferior del mismo y roscarla en el
brocal de 2" del bidón o del soporte. Colocar la tuerca en estrella
y el anillo del adaptador en el tubo, introducir la bomba por el
brocal y apretar el conjunto a la altura deseada.
Fig. 2
351 121
461
282
52
179
2,670
1
R. 03/12 835 811
