Paso 4
Gire la manivela una vuelta completa, como
se muestra en la fi gura 2.11 y trata de agitar
el conjunto de la abrazadera. Si la abrazadera
es capaz de moverse en relación al objeto
de montaje, gire la manivela hasta que la
abrazadera esta asentada fi rmemente contra
la viga I. Asegurar que la abrazadera esta
completamente retraído (desenroscar) para el
almacenamiento.
ADVERTENCIA
2.2.1.2 MONTAJE DE RECEPTOR DE ENGANCHE DE 2"
La columna vertebral para la viga I está diseñada para encajar
en cualquier receptor estándar de tamaño 2"x2" Clase III o
Clase IV y los agujeros cruzados están dimensionados para
aceptar un pasador estándar de 5/8"(16mm), el cual permite
fi jación instantánea al enganche de vehículos equipados con
este receptor. Las pinzas de la manivela fi ja de las asambleas
de abrazadera no son necesarios cuando se instala en un
enganche, pero se puede dejar, si es conveniente. El mismo
montaje de pasadores transversales que usa cuando se
conecta con las vigas I se usa para conectar a un receptor
de enganche. Asegúrese de que la columna vertebral se fi ja
al receptor de enganche con un pasador de enganche, y el
pasador de enganche es retenido por un pasador de chaveta
u otro dispositivo de retención antes de cargar la línea de
manguera.
Monitores que no están asegurados se mueven de repente cuando se inicia el fl ujo. Los pasadores
CUIDADO
transversales deben estar instalados y asegurado antes de que la manguera este cargada.
2.2.2 MONTAJE DE ENGANCHE
El montaje del enganche está diseñado para ser instalado
en un enganche estándar de 2" clase III. La bola de
enganche, la tuerca y la arandela de seguridad se deben
de quitar primero. La arandela de montaje de enganche se
inserta en el monte y el monte se encuentra al ras con la
lengüeta de enganche, con las lengüetas de alineación de
los lados, en el lado opuesto de la posición deseada de la
bola. Asegúrese que la lengua no interfi ere con el monitor.
Inserte la bola del enganche por la lengüeta y la arandela del
enganche de monte. Ataje la arandela cerradura la tuerca a
la bola del enganche.
El montaje se puede dejar en su lugar mientras se transporta
con la seguridad que hay sufi ciente espacio libre de la tierra
y otros objetos. El montaje del enganche nunca debe estar
usado para otro montaje de monitor. Nunca intente halar o
empujar con el montaje de enganche.
©Copyright Task Force Tips LCC 2013-2019
Apretando la abrazadera de la viga I de más puede distorsionar o causar daño a la pinza
resultando en un monitor montado inseguro o sin soporte para la Fuerza de Reacción. No gire la
manivela más de una vuelta después que las mordazas están fi jamente asentadas y la manivela
ha parado de moverse. No apriete la manivela con una barra u otro instrumento.

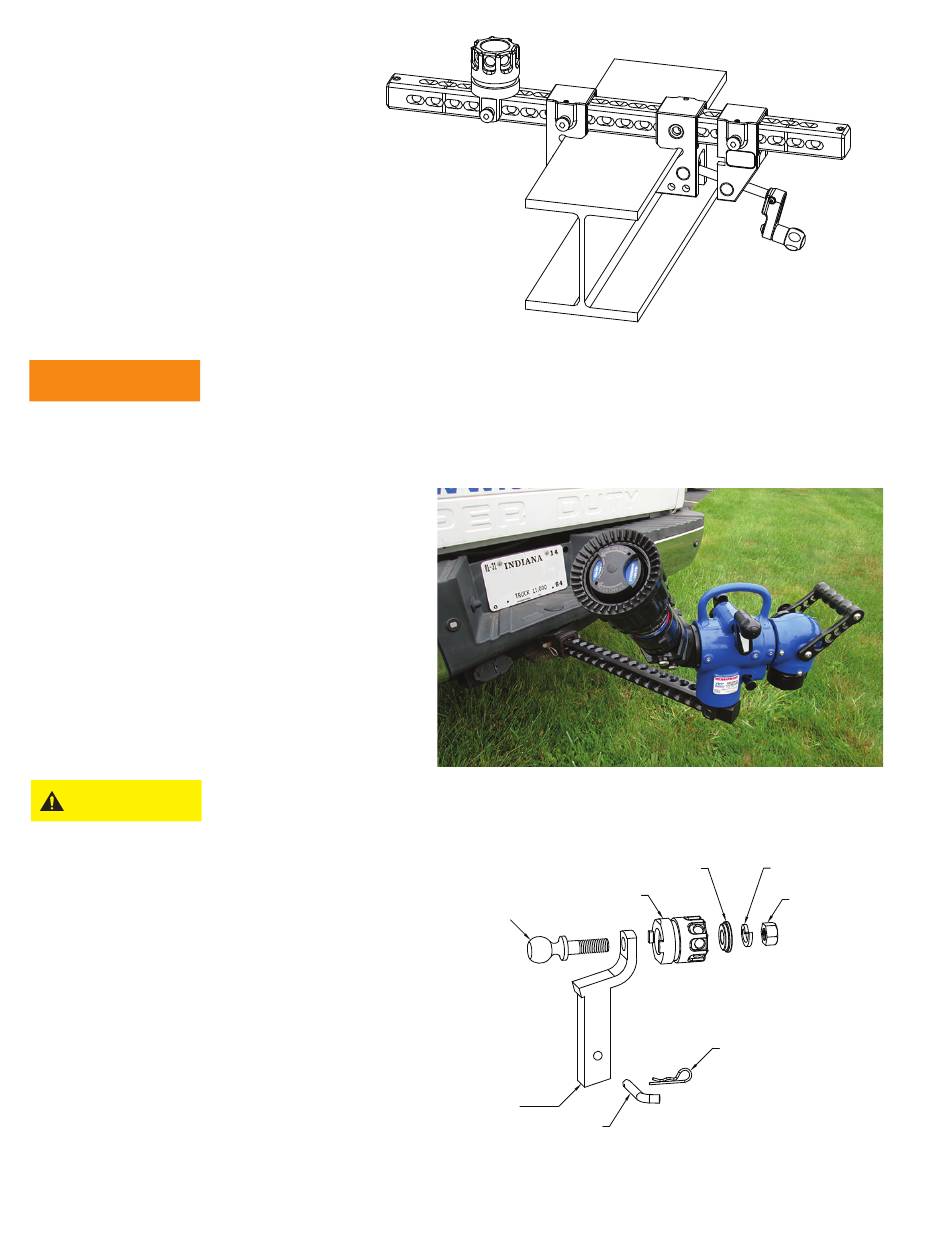

Figura 2.11 Instalación de Abrazadera Viga I Paso 4
Arandela para Montaje
de Enganche
Bola De Enganche
Montaje
con un Tornillo de 1"
de Enganche
(estándar para enganche de 2")
Enganche Estándar
de 2"
Pasador de Enganche
Figura 2.12 Instalación de Montaje de Enganche
10
Apriete Bien
Arandela de Seguridad
de 25mm
Tuerca de 1"
Chaveta
LIX-740-SPA August 5, 2019 Rev07
