INSTRUCCIONES DE INSTALACION Y OPERACIÓN
Medidor de Humedad del Suelo

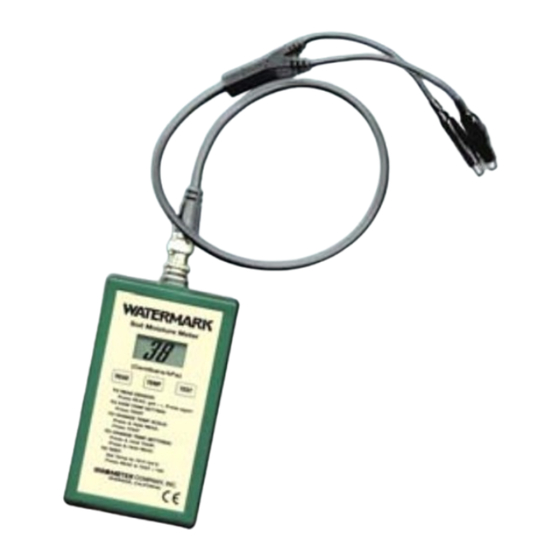

Lectura Instantánea con su Medidor Digital
Un Medidor Digital Lee todos los Sensores
La medición de la humedad del suelo
EI suelo actúa como un depósito en el que se almacena el agua entre riegos o lIuvias, de manera
que las plantas puedan disponer de ella según la vayan necesitando para su desarrollo. La finalidad de
utilizar sensores para medir el agua del suelo es la de dar un mayor conocimiento de cómo se va
consumiendo en los diferentes áreas de la finca, de forma que puedan programarse mejor los riegos y
evaluar correctamente la efectividad de las Iluvias. Leyendo los sensores 2 ó 3 veces entre un riego y el
siguiento se puede tener una idea bastante exacta de este proceso y lIevar a cabo un plan de aplicación
del agua capaz de satisfacer las necesidades del cultivo. Esto permite eliminar las estimaciones,
conseguir ahorrar agua, reducir costos de bombeo y evitar los lavados excesivos de nitrógeno debido a
riegos demasiado copiosos.
Selección del sitio para los Sensores
Típicamente un sitio de medición requiere un mínimo de dos sensores colocados en profundidades
distintas. Por ejemplo, ubicar un sensor en la zona de las raíces superficiales y otro en la zona de las raíces
más profundas del cultivo. Nos referimos a esto como una estación de medición, la cual nos da una mejor
idea de la captación del agua en la planta.
Localización de los sensores Watermark
®
En el riego por surcos o por inundación, los sensores se sitúan, por lo general, hacia los 2/3 del
recorrido del surco, por ser ésta la zona de menor penetración del agua y peor regada. En los cultivos de
árboles, los sensores deben colocarse al suroeste del tronco (en el hemisferio norte) por ser esta la parte
más expuesta al sol.
En el riego por aspersión, generalmente la distribución del agua es mejor, aunque pueden existir
grandes diferencias de penetración del agua debido a la variación de suelos, la permeabilidad y la
topografía del terreno. Sitios con estas variaciones son indicados para ubicar estaciones de monitores con
sensores; en los cultivos de árboles se colocaran en la línea de goteo y en los cultivos de hilera, justamente
alineados con las plantas. Hay que asegurarse que los sensores no queden colocados detrás de
obstáculos, tales como ramas o troncos que puedan interferir en la distribución del agua en la zona de
actuación del sensor.
En el riego por pivote Central, coloque los sensores en 4 ó 5 sitios sobre la longitud del pivote, entre
las torres, justamente delante de la posición de arranque. Colocar los sensores en otros puntos del campo
tales como zonas muy secas, o de óptima producción, le puede ayudar a tener un mejor conocimiento del
campo. Asegúrese de que existen suficiente número de estaciones de medición. Una buena regla es
ubicar una estación cada 5 ó 7 hectáreas.
En el riego localizado, los sensores deben colocarse en el bulbo húmedo, osea, entre 30 y
45 cm del emisor de goteo o entre 60 y 90 cm del micro aspersor. Deberán tomarse lecturas
®
1
frecuentes para así tener una idea global del campo y de las variaciones del suelo. Tenga en cuenta que
los suelos ligeros se secan rápidamente y los pesados más lentamente.
Profundidad de colocación del sensor Watermark
®
Esto depende de la profundidad de las raíces del cultivo, la cual depende, a su vez, de la profundidad
y textura del suelo. EI criterio adecuado es el de instalar los sensores en la zona radicular efectiva de la
planta. Para cultivos de enraizamiento somero (menor de 35cm) es suficiente con instalar un sensor a una
sola profundidad. Para cultivos profundamente enraizados, como cereales, viñedos, arbóreos, debe
medirse la humedad al menos a dos profundidades (ver figura1). En los suelos profundos y bien drenados,
las raíces, por lo general profundizan más, siempre que dispongan de humedad. En suelos de textura
gruesa, superficiales o con estratos limitantes, las raíces profundizan menos. En general los sensores
deben ser colocados en la zona radicular efectiva del cultivo. Recomendaciones de profundidades
adecuadas para cultivos y condiciones específicas, pueden ser obtenidas de la empresa IRROMETER.
Para cualquiera que utilice los sensores por primera vez, recomendamos colocar un número suficiente
de estaciones en una zona limitada para así acostumbrarse a su funcionamiento. Seguidamente deberá
realizar lecturas con regularidad a largo de todo el período vegetativo para conocer cuáles son los
comportamientos normales.
Inslalación del sensor Watermark
®
1) Remojar los sensores durante la noche en agua de riego. Siempre instale un sensor mojado. Si
dispone de tiempo es preferible permitir que los sensores se mojen lentamente, sumergiendo estos
parcialmente (no más de la mitad) por 30 minutos en la mañana y déjelos secar hasta la tarde, mójelos
nuevamente por 30 minutos y los deja secar durante toda la noche, a la mañana siguiente mójelos
nuevamente por 30 minutos y déjelos secar hasta la tarde. Remójelos durante toda la noche e instálelos
mojados en la mañana siguiente. Esto mejorara la respuesta del sensor en los primeros riegos.
2) Para evitar el daño que podría provocarse a la membrana exterior de los sensores por su roce con
partículas secas y abrasivas, es conveniente que el suelo este bien húmedo al proceder a su
colocación. Utilice una barra de hierro para hacer un orificio en el suelo hasta la profundidad a la que
se desea colocar el sensor. Siempre en la zona radicular efectiva.
Para asegurar el correcto funcionamiento del sensor es imprescindible que quede perfectamente
ajustado al orificio. La falta de un contacto ajustado del sensor con el terreno es el motivo principal de
un funcionamiento impreciso.
La forma ideal de hacer el orificio es mediante la herramienta de instalación (ver figura 3). Esta
herramienta hace un orificio de mayor diámetro que el sensor en todo el recorrido menos en la sección
inferior, donde crea un orificio exactamente del diámetro del sensor para asegurar así su perfecto ajuste.
En suelos de textura muy gruesa es posible que sea preciso practicar un orificio algo mayor (hasta 30
mm) y luego rellenar la holgura con una mezcla de barro fino, de manera que quede asegurado el
contacto ajustado del sensor con el terreno.
3) Llenar el orificio con agua e introducir el sensor hasta llegar al fondo. Para realizar esta operación,
puede empujarse con un trozo de tubo de PVC.
4) Rellenar el orificio con una mezcla de barro para eliminar cualquier bolsa de aire.
5) Si se desea, puede dejarse colocado en el orificio el tubo de PVC pegándolo a la parte superior del
sensor con un adhesivo apropiado (PVC/ABS). Hay que pasar los cables del sensor por el interior del
tubo y sujetarlos al extremo abierto superior (ver figura 2).
2
