Montaje permanente

1. Coloque el soporte de la antena en la ubicación seleccionada y oriente la salida
del cable en la dirección adecuada.
2. Coloque el soporte de la antena en un ángulo de 90° al plano de flotación. Si es
necesario, utilice cuñas para nivelar la superficie de montaje (figura 4).
3. Marque los agujeros para los tornillos (figura 1). Además, marque el agujero del
centro del soporte, por el que pasará el cable.
NOTA: Si está utilizando un soporte de trinquete, asegúrese de que ha
comprado una extensión con un paso de cable. No utilizar un soporte de
trinquete con los modelos 110WXS, 150WXRS o 150WXS provistos de
protector solar.
4. Taladre los agujeros de los tornillos de montaje y la salida del cable si es
necesario. Si el cable se alimenta a través de la cubierta, instalar una
protección de alta calidad.
5. Mediante tornillos comprados, fije el soporte de la antena en su lugar.
6. Si lo desea, enrosque el tubo de extensión en el soporte de la antena (figura 4).

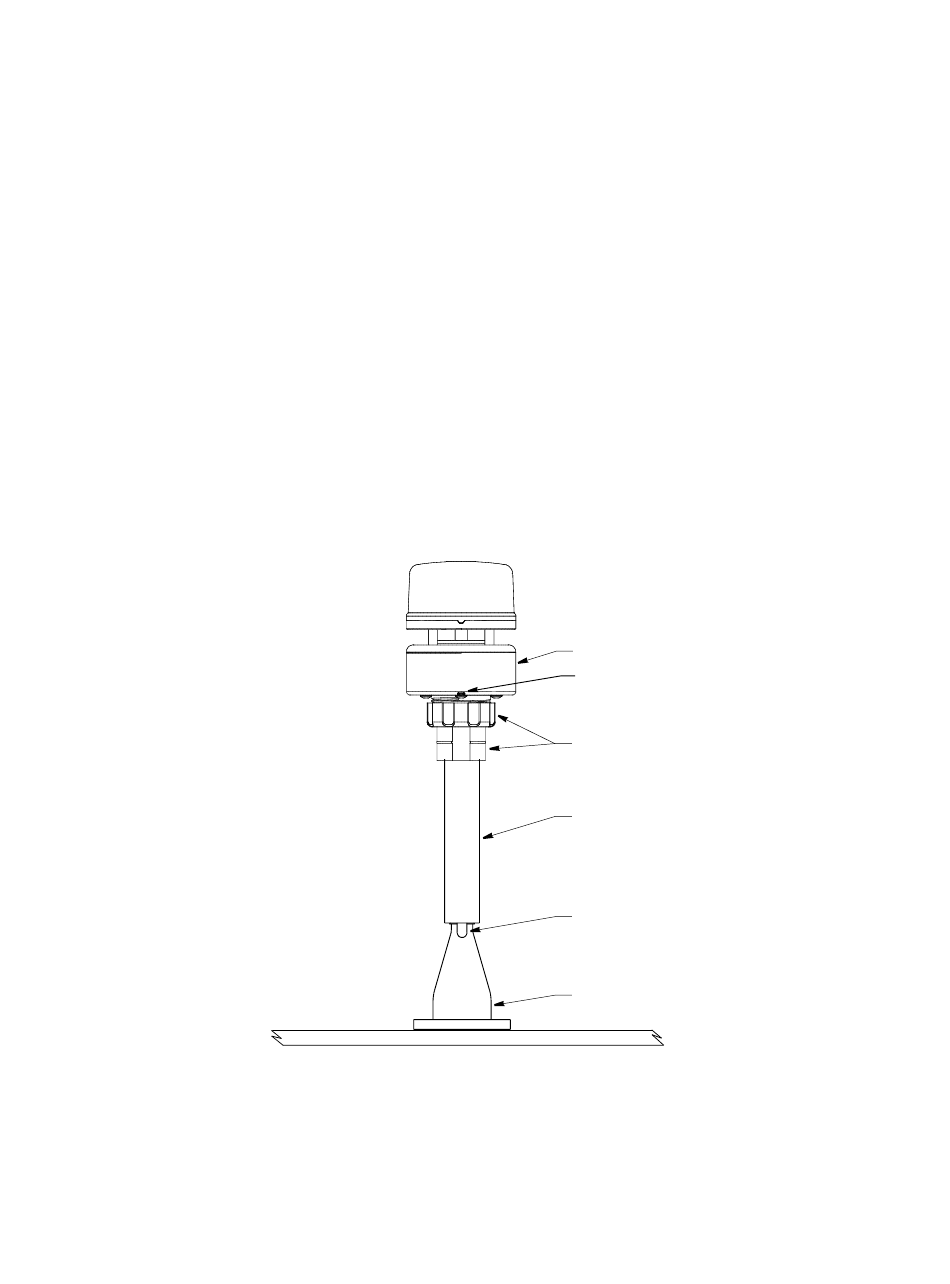

Figura 4. Instalación
alojamiento inferior
muesca de
alineación
tuerca doble
tubo de extensión
(mayoría de las
instalaciónes)
salida de cable
(algonas instalaciónes)
soporte de la antena
(algonas instalaciónes)
(modelo que se muestra: 150WX)
