Montaje e instalación
6.7 Conexión directa de la instalación solar al
acumulador de agua caliente
La correcta conexión al acumulador resulta de una
importancia esencial para lograr un funcionamiento
sin fallos del sistema Aqua directamente enlazado.
Por ello se tienen que observar sin falta los siguientes
puntos para evitar problemas hidráulicos y una entrada
de aire en el circuito solar:
• Conexión de los conductos solares junto
(<1 m) al acumulador.
• Conexión de los conductos solares a los
conductos que van al intercambiador
de calor del acumulador siempre desde
abajo.
• Bajar (sifonar) los conductos solares
siempre 10 cm, como mínimo, por
debajo de los conductos que van al
intercambiador de calor del acumulador.
© by Ritter Energie- und Umwelttechnik GmbH & Co. KG. Reservado el derecho a modificaciones técnicas.
En caso de que falte espacio para bajar los conductos
debido a que hay otras conexiones que estorban
(p.ej., la entrada de agua fría), se puede realizar un
desplazamiento lateral, p.ej., con un racor en codo. Si
la distancia al suelo es demasiado reducida, desplazar
el retorno 10 cm hacia arriba utilizando dos codos de
90°. También en este caso es imprescindible tener en
cuenta los 3 puntos mencionados. Especialmente si
se trata de acumuladores horizontales hay que prestar
atención para no intercambiar los conductos de ida y
retorno al conectar el circuito solar.
Si en el conducto de ida entre la caldera y el
acumulador se han instalado purgadores automáticos,
es preciso retirarlos.
En los juegos de accesorios de los paquetes Aqua
CPC Allstar ya se incluyen componentes que facilitan
la correcta conexión hidráulica al acumulador de agua
caliente (piezas en T, llaves de lavado y de llenado,
anillos de reducción, rácores en codo, etc.).

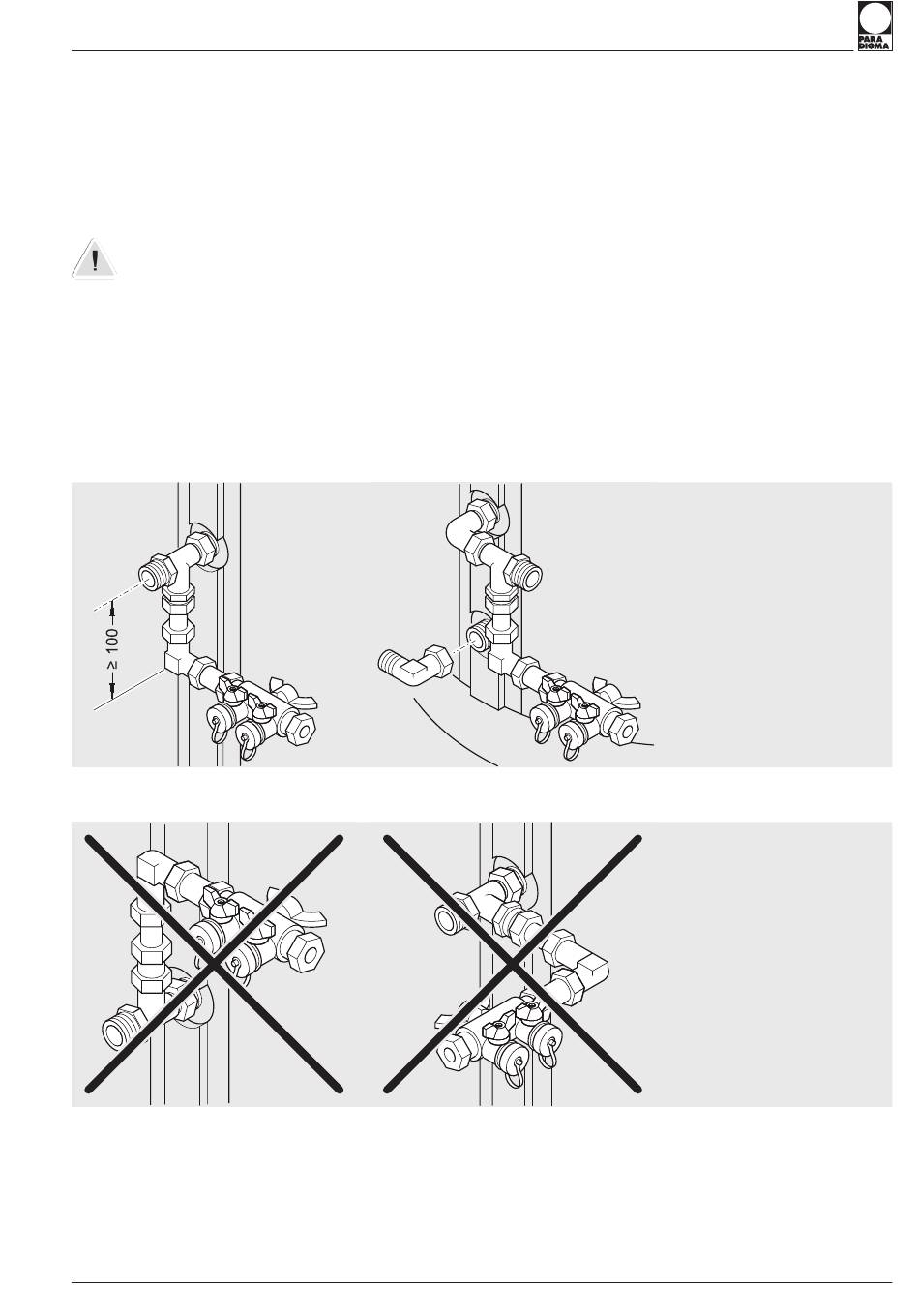

Fig. 6.7.1 Variantes de conexión permitidas
Fig. 6.7.2 Variantes de conexión prohibidas
THES-1572 V 1.8 11/10
de conductos solares con el
intercambiador de calor del
acumulador
de conductos solares con el
intercambiador de calor del
acumulador
15
