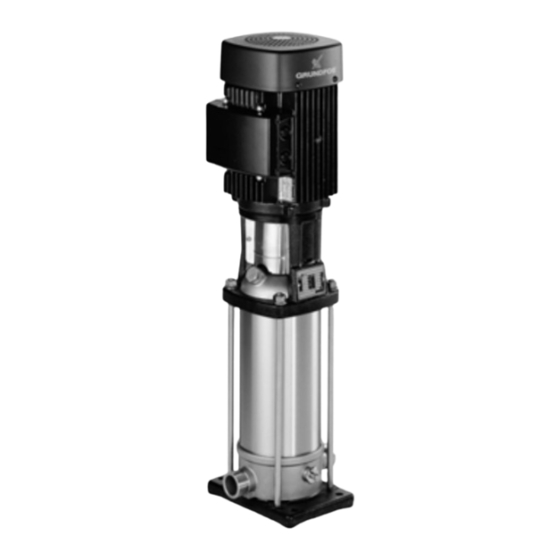

Grundfos CR 1 Instrucciones De Mantenimiento
  1. Manuales
  2. Marcas
  3. Grundfos Manuales
  4. Bombas de Agua
  5. CR 1
  6. Instrucciones de mantenimiento
Grundfos CR 1 Instrucciones De Mantenimiento

Grundfos CR 1 Instrucciones De Mantenimiento

Ocultar thumbs Ver también para CR 1:
Tabla de contenido

Publicidad

Enlaces rápidos

Descargar este manual
1.
Identificación de tipo....................................................................................................................... 2
1.1
Placa de características....................................................................................................................................... 2
1.2
Nomenclatura ...................................................................................................................................................... 3
2.
Pares de apriete y lubricantes........................................................................................................ 4
3.
Herramientas de mantenimiento .................................................................................................... 5
3.1
Herramientas especiales ..................................................................................................................................... 5
3.2
Herramientas estándar ........................................................................................................................................ 5
3.3
Herramientas dinamométricas............................................................................................................................. 6
4.
Desmontaje y montaje..................................................................................................................... 7
4.1
Información general ............................................................................................................................................. 7
4.2
Sustitución del motor ........................................................................................................................................... 8
4.3
Sustitución del sello del eje ................................................................................................................................. 9
4.4
Desmontaje y montaje de las piezas principales de la bomba .......................................................................... 10
4.5
Desmontaje y montaje de la estructura de cámara ........................................................................................... 11
4.6
Desmontaje y montaje de la base y el cabezal de la bomba............................................................................. 12
4.7
Inspección y sustitución de piezas .................................................................................................................... 13
5.
Orden de montaje de cámaras e impulsores .............................................................................. 14
5.1
CR 1, CR 3 ........................................................................................................................................................ 14
5.2
CR 5................................................................................................................................................................... 15
6.
Planos ............................................................................................................................................. 16
6.1
CR, CRI, CRN 1, 3............................................................................................................................................. 16
6.2
CR, CRI, CRN 5................................................................................................................................................. 18
96809259 0308
E
Repl.: 96546866 0305
Instrucciones
de mantenimiento
CR 1, CR 3 y CR 5
Modelo A
50/60 Hz
1/3~
1 / 19

Publicidad

Tabla de contenido
loading

Manuales relacionados para Grundfos CR 1

Resumen de contenidos para Grundfos CR 1

  • Página 1: Tabla De Contenido

    Instrucciones de mantenimiento CR 1, CR 3 y CR 5 Modelo A 50/60 Hz 1/3~ Identificación de tipo........................2 Placa de características............................2 Nomenclatura ..............................3 Pares de apriete y lubricantes......................4 Herramientas de mantenimiento ....................5 Herramientas especiales ............................. 5 Herramientas estándar ............................

  • Página 2: Identificación De Tipo

    1. Identificación de tipo Esta sección muestra la nomenclatura, la placa de características y los códigos que pueden aparecer en el código de variante. Nota: Dado que los códigos pueden combinarse, una posición de código puede contener más de una letra. 1.1 Placa de características Pos.

  • Página 3: Nomenclatura

    1.2 Nomenclatura Ejemplo XXXX Gama Caudal nominal en m³/h Número de etapas Código para versión de bomba Versión básica Versión NEMA Código para conexión a tubería Brida ovalada FGJ = Brida DIN, ANSI y JIS Código para materiales de bomba Cabezal y base de la bomba: Fundición Otras piezas humedecidas: Acero inoxidable DIN W.-N.º...

  • Página 4: Pares De Apriete Y Lubricantes

    2. Pares de apriete y lubricantes Pos. Descripción Número Dimensiones Par de apriete [Nm] Lubricante Tornillo Tornillo de cabeza hueca hexagonal THREAD-EZE Tornillo de purga de aire (husillo) ½" (M8) 35 (3) Tapón ½" Agua jabonosa Tapón de drenaje con válvula de deri- ½"...

  • Página 5: Herramientas De Mantenimiento

    3. Herramientas de mantenimiento 3.1 Herramientas especiales Pos. Descripción Para pos. Información adicional Número de pieza Soporte del eje para el montaje SV0040 Llave de tubo para sello del eje SV2007 Extractor SV0239 Alicate de sujeción (no se utiliza para CR) SV2014 Herramienta para camisa exterior V7170478...

  • Página 6: Herramientas Dinamométricas

    3.3 Herramientas dinamométricas Pos. Descripción Para pos. Información adicional Número de pieza 4-20 Nm 9 x 12 mm SV0292 Llave dinamométrica 20-100 Nm 9 x 12 mm SV0269 40-200 Nm 14 x 18 mm SV0400 Destornillador dinamométrico 1-6 Nm 1/4" SV0438 Cabezal de trinquete L-O-P...

  • Página 7: Desmontaje Y Montaje

    4. Desmontaje y montaje 4.1 Información general En el caso de que resulte necesario desmontar la bomba, por estar obstruida o dañada, siga las instrucciones de las secciones siguientes. Los números de posición de piezas (dígitos) se refieren a los despieces, planos seccionados y listas de piezas; los números de posición de herramientas (letras) se refieren a la sección 3.

  • Página 8: Sustitución Del Motor

    4.2 Sustitución del motor 4.2.1 Desmontaje 1. Retire los tornillos (pos. 7a) junto con la protección del acoplamiento (pos. 7). 2. Retire los tornillos (pos. 9) junto con las mitades de acoplamiento (pos. 10a) y el pasador del eje (pos. 10). 3.

  • Página 9: Sustitución Del Sello Del Eje

    4.3 Sustitución del sello del eje 4.3.1 Desmontaje 1. Retire el motor y el acoplamiento. Consulte la sección 4.2.1 Desmontaje. 2. Afloje los tres tornillos (pos. 113) en aproximadamente 1/4 de vuelta de manera que el sello del eje se libere del eje.

  • Página 10: Desmontaje Y Montaje De Las Piezas Principales De La Bomba

    4.4 Desmontaje y montaje de las piezas principales de la bomba 4.4.1 Desmontaje 1. Retire el sello del eje. Consulte la sección 4.3.1 Desmontaje. 2. Retire los tornillos (pos. 36) junto con las arandelas (pos. 66a). 3. Afloje el cabezal de la bomba (pos. 2) golpeando ligeramente el borde y retírelo de los pernos de anclaje (pos.

  • Página 11: Desmontaje Y Montaje De La Estructura De Cámara

    4.5 Desmontaje y montaje de la estructura de cámara 4.5.1 Desmontaje 1. Retire la estructura de cámara. Consulte la sección 4.4.1 Desmontaje. Coloque el soporte del eje (pos. A) en un tornillo de banco, pero no apriete el tornillo. Coloque el pasador del eje (pos. 10) en el orificio correspondiente y ajuste la estructura de cámara en el soporte del eje (pos.

  • Página 12: Desmontaje Y Montaje De La Base Y El Cabezal De La Bomba

    4.6 Desmontaje y montaje de la base y el cabezal de la bomba 4.6.1 Desmontaje de la base 1. Retire los pernos de anclaje (pos. 26) de la base (pos. 6). 2. Retire la conexión de brida, si la hay: Brida ovalada: Retire los tornillos (pos.

  • Página 13: Inspección Y Sustitución De Piezas

    4.7 Inspección y sustitución de piezas Inspección Sustitución Impulsor Anillo de collar/retén para anillo de collar • Compruebe si es necesario sustituir el impulsor 1. Levante el retén del anillo de collar (pos. 65) y debido a la fricción entre el anillo de collar y la faldilla retírelo de la cámara con el extractor (pos.

  • Página 14: Orden De Montaje De Cámaras E Impulsores

    5. Orden de montaje de cámaras e impulsores 1. Determine el tipo de bomba (CR 1, CR 3 o CR 5) y la variante de etapas. Localice la bomba en la tabla de vista general de etapas correspondiente. 2. Localice los componentes de cada etapa en la vista general de símbolos.

  • Página 15: Cr 5

    5.2 CR 5 Vista general de etapas CR / CRI / CRN 5 - 16 18 20 Vista general de símbolos 15 / 19...

  • Página 16: Planos

    6. Planos 6.1 CR, CRI, CRN 1, 3 Vista de despiece 16 / 19...
  • Página 17 Plano de sección 8 10a 17 / 19...

  • Página 18: Cr, Cri, Crn 5

    6.2 CR, CRI, CRN 5 Vista de despiece 18 / 19...
  • Página 19 Vista de sección 8 10a 19 / 19...
