MCDTV4
Software-Version: 3.4.a
DOK-HB-MCDTV4-2ES
Revision: B
Spanish
Manual

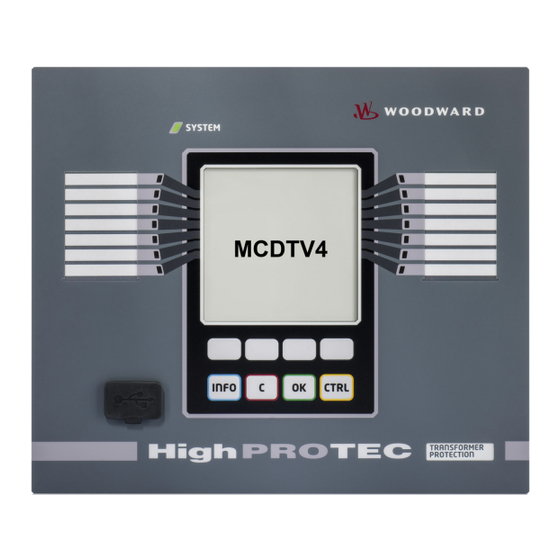

Protección diferencial de
transformador mejorada

Publicidad

Tabla de contenido
loading

Manuales relacionados para Woodward HighPROTEC MCDTV4

Resumen de contenidos para Woodward HighPROTEC MCDTV4

  • Página 1 Manual Protección diferencial de transformador mejorada MCDTV4 Software-Version: 3.4.a DOK-HB-MCDTV4-2ES Revision: B Spanish...

  • Página 2: Descripción Funcional De Mcdtv4

    Descripción funcional de MCDTV4 Descripción funcional de MCDTV4 CT W1 CT W2 Cuad MCDTV4 IG W1 IL3 W1 IL2 W1 IL1 W1 IG W 2 IL3 W2 IL2 W2 IL1 W2 74TC 74TC ExtOil Temp Registradores Evento Perturbación 51V/ Ext DI [26] Error Tm p...

  • Página 3: Código De Pedido

    Código de pedido Código de pedido Protección diferencial del transformador MCDTV4 -2 (versión 2 con USB, opciones de comunicación avanzadas y nueva placa frontal) Entradas Relés de Entradas/salidas Pantalla Carcasa digitales salida binaria analógicas grande Variantes de hardware Corriente de fase 5 A/1 A, corriente de masa W1/W2 5 A/1 A Corriente de fase 5 A/1 A, corr.
  • Página 4 Código de pedido * Solo se puede usar un protocolo de comunicación en cada opción de comunicación. Se puede usar Smart View en paralelo a través de la interfaz Ethernet (RJ45). El software de parametrización y análisis de perturbaciones Smart View está incluido en los dispositivos HighPROTEC.

  • Página 5: Tabla De Contenido

    Tabla de contenido Tabla de contenido Descripción funcional de MCDTV4........................2 Código de pedido............................... 3 Tabla de contenido............................5 Comentarios sobre el manual.......................... 11 Información referente a responsabilidades y garantía ..................11 DEFINICIONES IMPORTANTES........................12 Información importante ............................15 Material incluido en la entrega ..........................17 Almacenamiento..............................

  • Página 6: Tabla De Contenido

    Tabla de contenido Lectura de valores medidos..........................219 Potencia - Valores medidos..........................233 Contador de energía............................235 Parámetros globales del módulo Contador de energía..................235 Comandos directos del módulo Contador de energía ..................235 Señales del módulo Contador de energía (estados de las salidas)..............235 Estadísticas..............................
  • Página 7 Tabla de contenido Ajuste de grupos..............................461 Bloqueo de ajustes.............................. 471 Parámetros de dispositivo..........................472 Fecha y hora............................... 472 Versión................................472 Visualización de códigos ANSI..........................472 Configuración TCP/IP............................473 Comandos directos del módulo Sistema......................474 Parámetros de protección global de sistema....................... 474 Estados de entrada del módulo Sistema......................
  • Página 8 Tabla de contenido IG - Fallo de conexión de tierra [50N/G, 51N/G, 67N/G]..................722 I2> and %I2/I1> – Carga desequilibrada [46]....................... 749 Módulo Protección ThR: Réplica térmica [49]...................... 759 V/f> - Voltios/Hercios [24]............................ 769 SOTF - Cierre sobre falta............................ 775 CLPU - Selección de carga en frío........................782 V: protección de tensión [27,59]..........................
  • Página 9 Tabla de contenido Fuente de tensión.............................. 1157 Consumo de energía............................1157 Pantalla................................1158 Interfaz frontal USB............................1158 Entradas analógicas............................1159 Sal analógicas..............................1160 Reloj a tiempo real............................. 1160 Entradas digitales.............................. 1161 Relés de salida binaria............................1162 Contacto de supervisión (SC)..........................1162 IRIG de sincronización de hora.........................
  • Página 10 Tabla de contenido Versión: 35592 MCDTV4 DOK-HB-MCDTV4-2ES...

  • Página 11: Comentarios Sobre El Manual

    La garantía caduca una vez que el dispositivo haya sido abierto por personas que no sean especialistas de Woodward. La garantía y las condiciones de responsabilidad indicadas en los Términos y condiciones generales de Woodward no están complementadas por las explicaciones mencionadas anteriormente.

  • Página 12: Definiciones Importantes

    DEFINICIONES IMPORTANTES DEFINICIONES IMPORTANTES Las definiciones de señales que se muestran a continuación se refieren a la seguridad vital e integridad física así como a la vida operativa apropiada del dispositivo. PELIGRO indica una situación peligrosa que, si no se evita, provocará la muerte o lesiones serias.
  • Página 13 DEFINICIONES IMPORTANTES SIGA LAS INSTRUCCIONES Lea el manual completo y el resto de publicaciones relacionadas con las tareas que hay que realizar antes de instalar, utilizar o realizar tareas de mantenimiento en este equipo. Respete todas las instrucciones y precauciones de seguridad de la planta.
  • Página 14 DEFINICIONES IMPORTANTES los daños causados por un riesgo asumido unilateralmente por el usuario. En lo que respecta al uso apropiado del dispositivo: Deben cumplirse los datos técnicos y las tolerancias especificadas por Woodward. MCDTV4 DOK-HB-MCDTV4-2ES...

  • Página 15: Información Importante

    Para verificar que tiene la versión más reciente, visite la sección de descarga de nuestro sitio web: www.woodward.com Si no encuentra allí su publicación, póngase en contacto con el representante del servicio de atención al cliente para obtener la copia más reciente.
  • Página 16 82715, Guía para la manipulación y protección de controles electrónicos, tarjetas de circuito impreso y módulos. Woodward se reserva el derecho de actualizar cualquier parte de esta publicación en cualquier momento. La información que proporciona Woodward se considera correcta y fiable. Sin embargo, Woodward no asume responsabilidad alguna salvo renuncia expresa.

  • Página 17: Material Incluido En La Entrega

    DEFINICIONES IMPORTANTES Material incluido en la entrega El material incluido en la entrega incluye: La caja de transporte El dispositivo de protección Las tuercas de montaje El informe de pruebas El DVD del producto que incluye los manuales y documentación relacionada, así como el software de ajuste y evaluación de parámetros.

  • Página 18: Almacenamiento

    DEFINICIONES IMPORTANTES se encuentra en el reverso del manual). Almacenamiento Los dispositivos no deben almacenarse en exteriores. Las instalaciones de almacenamiento deben estar suficientemente ventiladas y deben estar secas (consulte los datos técnicos). Eliminación de residuos Este dispositivo contiene una batería, por lo que está marcado con el siguiente símbolo de acuerdo con la Directiva de la UE 2006/66/CE: Las baterías pueden ser dañinas para el medio ambiente.

  • Página 19: Símbolos

    DEFINICIONES IMPORTANTES Símbolos MCDTV4 DOK-HB-MCDTV4-2ES...
  • Página 20 DEFINICIONES IMPORTANTES MCDTV4 DOK-HB-MCDTV4-2ES...

  • Página 21: Convenciones Generales

    DEFINICIONES IMPORTANTES Convenciones generales »Los parámet se indican mediante corchetes angulares y se escriben en cursiva .« »Las SEÑALES se indican mediante corch. angulares y se escriben en minús.« [Las rutas se indican con parent.] Los nombr. de soft. y disp. se escriben en curs. Los nombres de mód .
  • Página 22 DEFINICIONES IMPORTANTES Señal de salida Señal de entrada Descripción/Diagrama Señal de salida ➁ ──────────────── (símbolo) Prot. disponible Consulte el diagrama: Prot ───────── ❨1❩ Prot. disponible (como señal Consulte el diagrama: Prot. ───────── ❨1R❩ solo para protección diferencial de línea enviada por ComProt al dispositivo de protección remoto) nombre .
  • Página 23 DEFINICIONES IMPORTANTES Descripción/Diagrama Señal de salida ➁ ──────────────── (símbolo) ───────── ❨16❩ Cada desconexión de un módulo de protección autorizada de ───────── nombre . Desc L1 ❨16a❩ desconexión activo generará una desconexión general. ───────── ❨16b❩ ───────── ❨17❩ Cada desconexión de un módulo de protección autorizada de ─────────...
  • Página 24 DEFINICIONES IMPORTANTES Descripción/Diagrama Señal de salida ➁ ──────────────── (símbolo) ───────── ❨27❩ ───────── ❨27a❩ Cada alarma selectiva de fase de un módulo (I, IG, V, VX según nombre . Alarma ───────── el tipo de dispositivo) generará una alarma general selectiva de ❨27b❩...

  • Página 25: Nivel De Acceso

    DEFINICIONES IMPORTANTES Nivel de acceso (Consulte el capítulo [Parámetros\Nivel de acceso]) Read Only-Lv0 Los parámetros solo se pueden leer en este nivel . Prot-Lv1 Este nivel permite ejecutar restablecimientos y confirmaciones. Este nivel permite modificar la configuración de protección. Prot-Lv2 Control-Lv1 Este nivel permite controlar las funciones.

  • Página 26: Sistema De Flecha De Referencia De Carga

    DEFINICIONES IMPORTANTES Sistema de flecha de referencia de carga Dentro de HighPROTEC, el “Sistema de flecha de referencia de carga” se utiliza principalmente. Los relés de protección del generador funcionan basándose en el “Sistema de referencia del generador”. MCDTV4 DOK-HB-MCDTV4-2ES...

  • Página 27: Dispositivo

    El fabricante no acepta ninguna responsabilidad por ningún daño personal o material sufrido como resultado de una planificación errónea. Woodward Kempen GmbH también ofrece un servicio de planificación. Preste atención a que no se desactiven accidentalmente las funciones/módulos de protección Si desactiva módulos dentro de una planificación de dispositivos, todos los...

  • Página 28: Parámetros De Configuración De Dispositivo Del Dispositivo

    Dispositivo Parámetros de configuración de dispositivo del dispositivo Parameter Descripción Opciones Predet. Ruta del menú Var hardware Extensión Opcional de Hardware »A« 16 entradas 8 entradas [MCDTV4] digitales|11 relés digitales|11 salida binaria, relés salida binaria | 2 »B« 8 entradas salidas digitales|11 relés analógicas|2...

  • Página 29: Descripción

    Dispositivo Parameter Descripción Opciones Predet. Ruta del menú Comunicación Comunicación »A« Sin, [MCDTV4] »B« RS 485: Modbus RTU | IEC 60870-5-103 | DNP RTU, »C« Ethernet: Modbus TCP | DNP UDP, TCP, »D« Fibra óptica: Profibus-DP, »E« D-SUB: Profibus-DP, »F« Fibra óptica: Modbus RTU | IEC 60870-5-103 | DNP RTU,...

  • Página 30: Instalación Y Conexión

    Instalación y conexión Instalación y conexión Vista de tres lados - 19" El espacio necesario (profundidad) difiere según el método de conexión del sistema SCADA utilizado. Si, por ejemplo, se utiliza un conector D-Sub, tiene que agregarse a la dimensión de profundidad. La vista de tres lados mostrada en esta sección solo es válida para dispositivos de 19 pulgadas.
  • Página 31 Instalación y conexión La carcasa debe conectarse a tierra de forma correcta. Conecte un cable de tierra (protección de tierra, de 4 a 6 mm / AWG 119) / par de apriete 1,7 Nm [15 lb∙in]) a la carcasa utilizando el tornillo, que está marcado con el símbolo de tierra (en el lado posterior del dispositivo).

  • Página 32: Vista De Tres Lados - Versión De 8 Botones De Comando

    Instalación y conexión Vista de tres lados - Versión de 8 botones de comando El espacio necesario (profundidad) difiere según el método de conexión del sistema SCADA utilizado. Si, por ejemplo, se utiliza un conector D-Sub, tiene que agregarse a la dimensión de profundidad. El diagrama de instalación que se muestra en esta sección es exclusivamente válido para dispositivos con 8 botones de comando en la parte frontal de la HMI.

  • Página 33: Diagrama De Instalación De Versión De 8 Botones De Comando

    Instalación y conexión terminal" de la sección "DI-4 X" para comprobar el terminal correcto. Todas las conexiones de tierra (es decir, la protección de tierra y la tierra funcional) deben ser de baja inductancia, esto es, tan cortos como sea posible, y se deben seguir las normas y reglamentos nacionales, si corresponde.
  • Página 34 Instalación y conexión corresponde. Tenga cuidado. No apriete demasiado las tuercas de montaje del relé (métrica M4 4 mm). Compruebe el par por medio de una llave de torsión (1,7 Nm [15 lb∙in]). Si se aprietan demasiado las tuercas de montaje podrían producirse lesiones personales o daños en el relé.

  • Página 35: Grupos De Ensamblaje

    Instalación y conexión Grupos de ensamblaje Según los requisitos del cliente los dispositivos se combinan de forma modular (de acuerdo con el código de pedido). En cada una de las ranuras puede integrarse un grupo de ensamblaje. A continuación se muestra la asignación de terminal de los distintos grupos de ensamblaje.

  • Página 36: Conexión A Tierra

    Instalación y conexión Conexión a tierra La carcasa debe conectarse a tierra de forma correcta. Conecte un cable de tierra (protección de tierra, de 4 a 6 mm / AWG 119) / par de apriete 1,7 Nm [15 lb∙in]) a la carcasa utilizando el tornillo, que está marcado con el símbolo de tierra (en el lado posterior del dispositivo).

  • Página 37: Leyenda Para Los Diagramas De Cableado

    Instalación y conexión Leyenda para los diagramas de cableado En esta leyenda, se enumeran designaciones de varios tipos de dispositivo, por ejemplo, protección de transformador, protección de motor, protección de generador, etc. Es posible, por lo tanto, que no encuentre cada designación en el diagrama de cableado de su dispositivo.
  • Página 38 Instalación y conexión Designación Significado Tierra BLINDAJE HF Blindaje de cable de conexión Conexión de fibra Conexión de fibra óptica Sólo debe usarse con TC desacoplados galvánicos Sólo debe usarse con TC desacoplados galvánicos externos. Consulte el capítulo "Transformadores de externos.

  • Página 39: Ranura X1: Tarjeta De Fuente De Alimentación Con Entradas Digitales

    Instalación y conexión Ranura X1: Tarjeta de fuente de alimentación con entradas digitales ran.1 ran.2 ran.3 ran.4 ran .5 ran.6 X104 X100 X101 X102 X103 Lado posterior del dispositivo (ranuras) El tipo de tarjeta de fuente de alimentación y el número de entradas digitales de que dispone usados en esta ranura dependen del tipo de dispositivo pedido.

  • Página 40: Di8-X Sistema De Alimentación Y Entradas Digitales

    Instalación y conexión DI8-X Sistema de alimentación y entradas digitales Asegúrese de aplicar los pares de apriete correctos. 0,3 Nm 2.65 lb·in 0,56 - 0,79 Nm 5-7 lb·in MCDTV4 DOK-HB-MCDTV4-2ES...
  • Página 41 Instalación y conexión Este grupo de ensamblaje comprende: un sistema de alimentación de amplio rango 6 entradas digitales, agrupadas 2 entradas digitales, no agrupadas Conector para tierra funcional Tierra Funcional Además de la toma tierra de la carcasa (protección de tierra, véase el capítulo "Instalación y cableado") debe haber un cable de tierra adicional conectado a la tarjeta de fuente de alimentación (tierra funcional, mín.

  • Página 42: Terminales

    Instalación y conexión Terminales Tierra Funcional L+ Sist aliment n.c. COM1 COM2 COM3 no usar no usar Asignación electromecánica ED-8P X Tierra Funcional Sist aliment n.c. COM1 COM2 COM3 COM3 no usar no usar MCDTV4 DOK-HB-MCDTV4-2ES...

  • Página 43: Ranura X2: Tarjeta De Salida Del Relé

    Instalación y conexión Ranura X2: Tarjeta de salida del relé ran.1 ran.2 ran .3 ran.4 ran .5 ran.6 X104 X100 X101 X102 X103 Lado posterior del dispositivo (ranuras) El tipo de tarjeta en esta ranura depende del tipo de dispositivo pedido. La distintas variantes tienen un objetivo diferente de funciones.
  • Página 44 Instalación y conexión Relés de salida binaria El número de contactos de relé de salida binaria está relacionado con el dispositivo o el código de tipo. Los relés de salida binaria son contactos de conmutación libres de potencial. En el capítulo [Asignación/Salidas binarias], se especifica la asignación de los relés de salida binaria.
  • Página 45 Instalación y conexión Terminales X? . Asignación electromecánica SD-6 X SD1 n.c. SD1 C SD1 n.a. SD2 n.c. SD2 C SD2 n.a. SD3 n.c. SD3 C SD3 n.a. SD4 n.c. SD4 C SD4 n.a. SD5 n.c. SD5 C SD5 n.a. SD6 n.c.

  • Página 46: Ranura X3: Tc W1 - Entradas De Medición De Transformador De Corriente

    Instalación y conexión Ranura X3: TC W1 - Entradas de medición de transformador de corriente ran.1 ran.2 ran .3 ran.4 ran .5 ran.6 X104 X100 X101 X102 X103 Lado posterior del dispositivo (ranuras) Esta ranura contiene las entradas de medición de transformador de corriente para el lado de bobinado 1 (W1) del transformador En función del código de pedido, puede ser una tarjeta de medición de corriente estándar o una tarjeta de medición de corriente de masa sensible.

  • Página 47: Ranura X4: Tc W2 - Entradas De Medición De Transformador De Corriente

    Instalación y conexión Ranura X4: TC W2 - Entradas de medición de transformador de corriente ran.1 ran.2 ran .3 ran.4 ran .5 ran.6 X104 X100 X101 X102 X103 Lado posterior del dispositivo (ranuras) Esta ranura contiene las entradas de medición de transformador de corriente para el lado de bobinado 2 (W2) del transformador Grupos de ensamblaje disponibles en esta ranura: (TI-4 X4): Tarjeta de medición de corriente de masa estándar.

  • Página 48: Ti X- Tarjeta De Entrada De Medición De Corriente De Tierra Y De Fase Estándar

    Instalación y conexión TI X- Tarjeta de entrada de medición de corriente de tierra y de fase estándar Esta tarjeta de medición dispone de 4 entradas de medición de corriente: tres para la medición de las corrientes de fase y una para la medición de la corriente a tierra. Cada una de las entradas de medición de corriente tiene una entrada de medición de 1 A y 5 A.
  • Página 49 Instalación y conexión No intercambie las entradas (1 A/5 A) Asegúrese de que las relaciones de transformación y la potencia de las TC tengan el índice adecuado. Si el índice de las TC no es correcto (sobrevalorado), entonces puede que no se reconozcan las condiciones de funcionamiento normales.
  • Página 50 Instalación y conexión Terminales X? . Asignación electromecánica IL1-1A IL1-N IL1-5A IL2-1A IL2-N IL2-5A IL3-1A IL3-N IL3-5A IG-1A IG-N IG-5A MCDTV4 DOK-HB-MCDTV4-2ES...

  • Página 51: Tis X - Tarjeta Medición De Corriente De Masa Sensible Y De Fase

    Instalación y conexión TIS X – Tarjeta medición de corriente de masa sensible y de fase La tarjeta de medición dispone de 4 entradas de medición de corriente: tres para la medición de las corrientes de fase y una para la medición de la corriente a tierra. La entrada de corriente de masa sensible tiene distintos datos técnicos.
  • Página 52 Instalación y conexión No intercambie las entradas (1 A/5 A) Asegúrese de que las relaciones de transformación y la potencia de las TC tengan el índice adecuado. Si el índice de las TC no es correcto (sobrevalorado), entonces puede que no se reconozcan las condiciones de funcionamiento normales.
  • Página 53 Instalación y conexión Terminales X? . Asignación electromecánica IL1-1A IL1-N IL1-5A IL2-1A IL2-N IL2-5A IL3-1A IL3-N IL3-5A IG-1A IG-N IG-5A MCDTV4 DOK-HB-MCDTV4-2ES...

  • Página 54: Transformadores De Corriente (Tc)

    Instalación y conexión Transformadores de corriente (TC) Compruebe la dirección de la instalación. Es imprescindible que los lados secundarios de los transformadores de medición estén conectados a tierra. Las entradas de medición de corriente pueden estar conectadas exclusivamente a los transformadores de medición de corriente (con separación galvánica).

  • Página 55: Ejemplos De Conexión Del Transformador De Corriente

    Instalación y conexión Ejemplos de conexión del transformador de corriente IL1' IL2' IL3' IG calc = IL1 + IL2 + IL3 = IG Medida corriente trifásica; En secundario = 5 A. MCDTV4 DOK-HB-MCDTV4-2ES...
  • Página 56 Instalación y conexión IL1' IL2' IL3' Transformad corr tipo núcleo anillo: Mide la corriente de tierra . (Suma de las corr . trifásicas). Se puede usar para medir la corriente de tierra en redes aisladas y compensadas . El blind. se debe devolver a través del transform.
  • Página 57 Instalación y conexión IL1' IL1' IL2' IL2' IL3' IL3' Medida corriente trifásica; En secundario = 5 A. Medic corr de tierra mediante conexión Holmgreen; IGnom secund = 5 A. MCDTV4 DOK-HB-MCDTV4-2ES...
  • Página 58 Instalación y conexión IL1' IL1' IL2' IL2' IL3' IL3' Medida corriente trifásica; En secundario = 1 A. Medic corr de tierra mediante conexión Holmgreen; IGnom secund = 1 A. MCDTV4 DOK-HB-MCDTV4-2ES...
  • Página 59 Instalación y conexión IL1' IL1' IL2' IL3' IL3' Transformad corr tipo núcleo anillo : Mide la corriente de tierra . (Suma de las corr. trifásicas). Se puede usar para medir la corriente de tierra en redes aisladas y compensadas . El blind.
  • Página 60 Instalación y conexión IL1' IL1' IL3' IL3' IL2' IL2' Medida corriente trifásica; En secundario = 1 A. Medic corr de tierra mediante conexión Holmgreen; IGnom secund = 1 A. MCDTV4 DOK-HB-MCDTV4-2ES...

  • Página 61: Ranura X5: Tarjeta De Entrada - Salida Múltiple

    Instalación y conexión Ranura X5: Tarjeta de entrada – salida múltiple ran.1 ran.2 ran .3 ran.4 ran .5 ran.6 X104 X100 X101 X102 X103 Lado posterior del dispositivo (ranuras) El tipo de tarjeta en esta ranura depende del tipo de dispositivo pedido. La distintas variantes tienen un objetivo diferente de funciones.

  • Página 62: Di8 X - Entradas Digitales

    Instalación y conexión DI8 X – Entradas digitales Este módulo cuenta con 8 entradas digitales agrupadas. En el capítulo [Parámetros de dispositivo/Entradas digitales] se especifica la asignación de las entradas digitales. Asegúrese de aplicar los pares de apriete correctos. 0,3 Nm 2.65 lb·in 0,56 - 0,79 Nm 5-7 lb·in...

  • Página 63: Or-4X - Relés De Salida

    Instalación y conexión OR-4X – Relés de salida Los relés de salida son contactos libres de potencial. En la sección Asignación/ Relés de salida, se especifica la asignación de los relés de salida. Las señales cambiantes se enumeran en la sección Lista de asignaciones. Asegúrese de aplicar los pares de apriete correctos.
  • Página 64 Instalación y conexión Marcación de terminal COM1 COM1 Asignación de contactos COM1 COM1 MCDTV4 DOK-HB-MCDTV4-2ES...
  • Página 65 Instalación y conexión AN I02 X - Entradas y salidas analógicas Hay 2 canales de salida analógica que pueden configurarse bien en la salida 0-20 mA, 4-20 mA o 0-10 V. Cada uno de los canales puede programarse independientemente en cualquiera de estos tres modos de entrada/salida. Para obtener información adicional acerca de las entradas/salidas analógicas, consulte la hoja de datos técnicos.

  • Página 66: Terminales

    Instalación y conexión Terminales Sal Analóg 1 Sal Analóg 1 COM Sal Analóg 2 Sal Analóg 2 COM Escudo HF En Analóg 1 En Analóg 1 COM En Analóg 2 En Analóg 2 COM Escudo HF Asignación electromecánica Sal Analóg 1 Sal Analóg 1 COM Sal Analóg 2 Sal Analóg 2 COM...
  • Página 67 Instalación y conexión AN I04 X - Entradas y salidas analógicas Hay 4 canales de salida analógica que pueden configurarse bien en la salida 0-20 mA, 4-20 mA o 0-10 V. Cada uno de los canales puede programarse independientemente en cualquiera de estos tres modos de entrada/salida. Para obtener información adicional acerca de las entradas/salidas analógicas, consulte la hoja de datos técnicos.
  • Página 68 Instalación y conexión Terminales AN IO 4 Sal Analóg 1 Sal Analóg 1 COM Sal Analóg 2 Sal Analóg 2 COM Sal Analóg 3 Sal Analóg 3 COM Sal Analóg 4 Sal Analóg 4 COM Escudo HF En Analóg 1 En Analóg 1 COM En Analóg 2 En Analóg 2 COM...

  • Página 69: 4A0 X - Salidas Analógicas

    Instalación y conexión 4A0 X - Salidas analógicas Asegúrese de aplicar los pares de apriete correctos. 0,3 Nm 2.65 lb·in 0,56 - 0,79 Nm 5-7 lb·in Hay 4 canales de salida analógica que pueden configurarse bien en la salida 0-20 mA, 4-20 mA o 0-10 V. Cada uno de los 4 canales puede programarse independientemente de estos tres modos de salida.
  • Página 70 Instalación y conexión Terminales AN O 4 Sal Analóg 1 Sal Analóg 1 COM Sal Analóg 2 Sal Analóg 2 COM Sal Analóg 3 Sal Analóg 3 COM Sal Analóg 4 Sal Analóg 4 COM Escudo HF no usar no usar no usar no usar no usar...

  • Página 71: Ranura X6: Tarjeta De Medición De Tensión Y Entradas Digitales

    Instalación y conexión Ranura X6: Tarjeta de medición de tensión y entradas digitales ran.1 ran.2 ran .3 ran.4 ran .5 ran.6 X104 X100 X101 X102 X103 Lado posterior del dispositivo (ranuras) El tipo de tarjeta en esta ranura depende del tipo de dispositivo pedido. La distintas variantes tienen un objetivo diferente de funciones.

  • Página 72: Entradas De Medición De Tensión

    Instalación y conexión Entradas de medición de tensión El dispositivo está dotado de 4 entradas de medición de tensión: tres para la medición de las tensiones de fase a fase ( "V12" , "V23" , "V31" ) o tensiones de fase a neutro ( "VL1", "VL2" , "VL3") y una para la medición de la tensión residual "VE".
  • Página 73 Instalación y conexión Terminales VL1/ VL12 VL2/ VL23 VL3/ VL31 Asignación electromecánica VL1.1 VL1.2 VL2.1 VL2.2 VL3.1 VL3.2 VG1.1 VG1.2 MCDTV4 DOK-HB-MCDTV4-2ES...

  • Página 74: Di8 X- Entradas Digitales

    Instalación y conexión DI8 X- Entradas digitales Este módulo cuenta con 8 entradas digitales agrupadas. En el capítulo [Parámetros de dispositivo/Entradas digitales] se especifica la asignación de las entradas digitales. Asegúrese de aplicar los pares de apriete correctos. 0,3 Nm 2.65 lb·in 0,56 - 0,79 Nm 5-7 lb·in...
  • Página 75 Instalación y conexión estado de tensión (físicamente "1"). Si la tensión está por debajo del 40% del umbral de conmutación definido, el dispositivo detecta físicamente "0". MCDTV4 DOK-HB-MCDTV4-2ES...

  • Página 76: Tur X Entradas De Medición De Tensión

    Instalación y conexión TUr X entradas de medición de tensión El dispositivo está dotado de 4 entradas de medición de tensión: tres para la medición de las tensiones de fase a fase ( "V12" , "V23" , "V31" ) o tensiones de fase a neutro ( "VL1", "VL2" , "VL3") y una para la medición de la tensión residual "VE".
  • Página 77 Instalación y conexión Marcación de terminal COM1 COM1 VL1/ VL12 VL2/ VL23 VL3/ VL31 Asignación de contactos COM1 COM1 VL1.1 VL1.2 VL2.1 VL2.2 VL3.1 VL3.2 VG1.1 VG1.2 MCDTV4 DOK-HB-MCDTV4-2ES...
  • Página 78 Instalación y conexión Connection of the Voltage Transformer Measuring Inputs Faulty wiring of the voltage transformer measuring inputs. The shown connection examples always show variant 1 Feeding measuring voltage to digital inputs might destroy them. The device will not be able to measure voltages. The device can not execute voltage depending protection elements.
  • Página 79 Instalación y conexión VL1/VL12 VL1/VL12 VL2/VL23 VL2/VL23 VL3/VL31 VL3/VL31 COM1 COM1 VL1/VL12 VL2/VL23 VL3/VL31 VL1.1 VL1.1 VL1.2 VL2.1 VL1.2 VL2.2 VL3.1 VL2.1 VL3.2 VG1.1 VL2.2 VG1.2 COM1 VL3.1 COM1 VL1.1 VL3.2 VL1.2 VL2.1 VG1.1 VL2.2 VL3.1 VG1.2 VL3.2 VG1.1 VG1.2 MCDTV4 DOK-HB-MCDTV4-2ES...

  • Página 80: Transformadores De Tensión

    Instalación y conexión Transformadores de tensión Compruebe la dirección de instalación de los VT. Es imprescindible que los lados secundarios de los transformadores de medición estén conectados a tierra. Para la función de detección de corriente y tensión, se utilizará un transformador de corriente y tensión adecuado y cableado externamente, basándose en los índices de medición de entrada necesarios.

  • Página 81: Ejemplos De Cableado De Transformadores De Tensión

    Instalación y conexión Ejemplos de cableado de transformadores de tensión VL1/ VL31' VL12 VL12' VL2/ VL23 VL23' VL3/ VL12 VL31 VL1' VL2' VL3' VL23 VL31 Medida de voltaje trifásico: cableado de las entradas de medida: "conex. estrella" MCDTV4 DOK-HB-MCDTV4-2ES...
  • Página 82 Instalación y conexión VL1/ VL31' VL12 VL12' VL2/ VL23 VL23' VL3/ VL12 VL31 VL1' VL2' VL3' VL23 VL31 Medida de voltaje trifásico: cableado de las entradas de medida: "conex. estrella" Medida del VG de voltaje residual a través de bobinas auxiliares (e-n) "delta roto" MCDTV4 DOK-HB-MCDTV4-2ES...
  • Página 83 Instalación y conexión VL1/ VL31' VL12 VL12' VL2/ VL23 VL23' VL3/ VL12 VL31 VL23 VL31 Medida de tensión trifásica (cableado de las entradas de medición: "conexión delta") Alerta El cálculo del VG de voltaje residual no es posible MCDTV4 DOK-HB-MCDTV4-2ES...
  • Página 84 Instalación y conexión VL1/ VL31' VL12 VL12' VL2/ VL23 VL23' VL3/ VL12 VL31 VL1' VL2' VL3' VL23 VL31 Sinc V* *=* Disponibil depend del tipo de dispos Medida de voltaje trifásico: cableado de las entradas de medida: "conexión en estrella". Cuarta entrada de medición para medir un voltaje de sincronización.
  • Página 85 Instalación y conexión VL1/ VL31' VL12 VL12' VL2/ VL23 VL23' VL3/ VL12 VL31 VL23 VL31 Medida de tensión trifásica (cableado de las entradas de medición: "conexión delta") Medida del VG de voltaje residual a través de bobinas auxiliares (e-n) "delta roto" MCDTV4 DOK-HB-MCDTV4-2ES...
  • Página 86 Instalación y conexión VL1/ VL31' VL12 VL12' VL2/ VL23 VL23' VL3/ VL12 VL31 VL23 VL31 Medida voltaje bifásico: cableado de las entradas de medida: "Abr. Delta" MCDTV4 DOK-HB-MCDTV4-2ES...
  • Página 87 Instalación y conexión TC Lado bobin.1 TC Lado bobin.1 Poten. positiva Poten. positiva TC Lado bobin.2 TC Lado bobin.2 VL1/ VL12 VL2/ VL23 VL3/ VL31 VL1/ VL12 VL2/ VL23 VL3/ VL31 MCDTV4 DOK-HB-MCDTV4-2ES...

  • Página 88: Conexiones Típicas De Detección Externa

    Instalación y conexión Conexiones típicas de detección externa Transformador DY con protección diferencial de fase y protección diferencial de masa sólo en W1 VL1/ VL12 VL2/ VL23 VL3/ VL31 TC Lado bobin.1 Poten. positiva TC Lado bobin.2 MCDTV4...
  • Página 89 Instalación y conexión Transformador DY con protección diferencial de fase, REF en W1 y VT en W2 (Conexión V)) TC Lado bobin.1 Poten. positiva TC Lado bobin.2 VL1/ VL12 VL2/ VL23 VL3/ VL31 MCDTV4 DOK-HB-MCDTV4-2ES...

  • Página 90: Ranura X100: Interfaz Ethernet

    Instalación y conexión Ranura X100: Interfaz Ethernet ran.1 ran.2 ran.3 ran.4 ran .5 ran.6 X104 X100 X101 X102 X103 Lado posterior del dispositivo (ranuras) La interfaz Ethernet está disponible en función del tipo de dispositivo pedido. Las combinaciones disponibles pueden solicitarse con el código de pedido. MCDTV4 DOK-HB-MCDTV4-2ES...
  • Página 91 Instalación y conexión Ethernet - RJ45 Terminales MCDTV4...

  • Página 92: Ranura X103: Comunicación De Datos

    Instalación y conexión Ranura X103: Comunicación de datos ran.1 ran.2 ran .3 ran.4 ran .5 ran.6 X104 X100 X101 X102 X103 Lado posterior del dispositivo (ranuras) La interfaz de comunicación de datos en la ranura X103 depende del tipo de dispositivo pedido. El ámbito de funciones depende del tipo de interfaz de comunicación de datos.
  • Página 93 Instalación y conexión Modbus RTU / IEC 60870-5-103 a través de RS485 ® Asegúrese de aplicar los pares de apriete correctos. RS485 Relé protector 120 RS485 – Asignación electromecánica Relé protector R1 = 560 R2 = 120  El cable de conexión Modbus / IEC 60870-5-103 debe estar blindado.
  • Página 94 Instalación y conexión Ejemplo de cableado de tipo 1, Dispositivo en el medio del bus Relé protector R1 = 560 R2 = 120  Ejemplo de cableado de tipo 1, Dispositivo en el extremo del bus (usando puentes de cables para activar el terminal del resistor integrado) Relé...
  • Página 95 Instalación y conexión Opciones de blindaje (2 cables + blindaje) 2.2nF 2.2nF 2.2nF 2.2nF interno (interno) (interno) (interno) Blind. en lado bus maestro Blind. en lado disp. bus Blind. en lado bus maestro Blind. en lado disp. bus conectado a resist. terminac. conectado a resistores conectado a resist.
  • Página 96 Instalación y conexión Profibus DP/ Modbus RTU / IEC 60870-5-103 a través de fibra óptica ® Fibra óptica MCDTV4 DOK-HB-MCDTV4-2ES...
  • Página 97 Instalación y conexión Modbus RTU / IEC 60870-5-103 a través de D-SUB ® D-SUB Asignación electromecánica Asignac D-SUB - protector 1 Toma tierra/blind. 3 RxD TxD - P: Nivel Alto 4 Señal RTS 5 DGND: Masa, potencial neg. fuente de voltaje aux. 6 VP: potencial posit fuente voltaje aux 8 RxD TxD - N: Nivel Bajo El cable de conexión debe ser blindado.

  • Página 98: Profibus Dp A Través De D-Sub

    Instalación y conexión Profibus DP a través de D-SUB D-SUB Asignación electromecánica Asignac D-SUB - protector 1 Toma tierra/blind. 3 RxD TxD - P: Nivel Alto 4 Señal RTS 5 DGND: Masa, potencial neg. fuente de voltaje aux. 6 VP: potencial posit fuente voltaje aux 8 RxD TxD - N: Nivel Bajo El cable de conexión debe ser blindado.
  • Página 99 Instalación y conexión Profibus DP/ Modbus RTU / IEC 60870-5-103 a través de fibra óptica ® Fibra óptica MCDTV4 DOK-HB-MCDTV4-2ES...

  • Página 100: Ethernet / Tcp/Ip A Través De Fibras Ópticas

    Instalación y conexión Ethernet / TCP/IP a través de fibras ópticas Fibras ópticas -FO Después de enchufar el conector LC, sujetar la tapa de protección de metal. El par de apriete para los tornillos es 0,3 Nm [2,65 lb⋅pulgadas]). MCDTV4 DOK-HB-MCDTV4-2ES...

  • Página 101: Ranura X104: Irig-B00X Y Contacto De Supervisión

    Instalación y conexión Ranura X104: IRIG-B00X y contacto de supervisión ran.1 ran.2 ran .3 ran.4 ran .5 ran.6 X104 X100 X101 X102 X103 Lado posterior del dispositivo (ranuras) Consta de IRIG-B00X y el contacto de sistema (contacto de supervisión). MCDTV4 DOK-HB-MCDTV4-2ES...

  • Página 102: Contacto De Autosupervisión (Sc)/Contacto Directo E Irig-B00X

    Instalación y conexión Contacto de autosupervisión (SC)/contacto directo e IRIG-B00X Asegúrese de aplicar los pares de apriete correctos. Terminal Asignación electromecánica X104 El contacto de autosupervisión (relé SC) / contacto directo no se puede configurar. El contacto de sistema es un contacto de conmutación que arranca cuando el dispositivo está...
  • Página 103 Instalación y conexión Interfaz de PC - X120 USB (Mini-B) • Carcasa B1, B2 y B3 Interfaz USB para software de configuración y evaluación de parámetros - X120 MCDTV4 DOK-HB-MCDTV4-2ES...

  • Página 104: Navegación - Funcionamiento

    Navegación - Funcionamiento Navegación - Funcionamiento La siguiente ilustración se aplica a dispositivos de protección con pantalla pequeña: MCDTV4 DOK-HB-MCDTV4-2ES...
  • Página 105 Navegación - Funcionamiento La siguiente ilustración se aplica a dispositivos de protección con pantalla grande: MCDTV4 DOK-HB-MCDTV4-2ES...
  • Página 106 Navegación - Funcionamiento LED grupo A Los mensajes informan sobre (izquierda) condiciones operativas, datos del sistema u otros aspectos concretos del dispositivo. Adicionalmente proporcionan información relacionada con fallos y el funcionamiento del dispositivo, así como otros estados del dispositivo y el equipo.
  • Página 107 Navegación - Funcionamiento asignaciones" que se encuentra en el apéndice. Teclas La función de las »TECLAS« es contextual. En la línea inferior de la pantalla se muestra/simboliza la función actual. Posibles funciones: Navegación Decremento/incremento de parámetro. Subir/bajar en una página del menú...
  • Página 108 Navegación - Funcionamiento como se indica a continuación. Para mostrar todas las (múltiples) asignaciones, seleccione un LED mediante las »TECLAS« »arriba« y »abajo«. Con la »Tecla« »derecha« se accede a un submenú de este LED que le facilita información detallada del estado de todas las señales asignadas a este LED.
  • Página 109 Navegación - Funcionamiento "Tecla CTRL" Acceso directo al menú Control. *=No está disponible en todos los dispositivos. MCDTV4 DOK-HB-MCDTV4-2ES...

  • Página 110: Control Básico De Menús

    Navegación - Funcionamiento Control básico de menús La interfaz gráfica de usuario es equivalente a una estructura de menús jerárquica. Para acceder a los submenús individuales se utilizan las »TECLAS«/Teclas de navegación. La función de las »TECLAS« se puede encontrar como un símbolo en el pie de la pantalla.

  • Página 111: Ajustes De Entrada, Salida Y Led

    Ajustes de entrada, salida y LED Ajustes de entrada, salida y LED Configuración de las entradas digitales Ajuste los parámetros siguientes en cada una de las entradas digitales: "Tensión nominal" »Tiempo de neutralización« : Una entrada digital solo adoptará un cambio de estado una vez haya expirado el tiempo de neutralización.

  • Página 112: Asignación De Entradas Digitales

    Ajustes de entrada, salida y LED Asignación de entradas digitales Hay dos opciones disponibles para determinar el lugar al que debe asignarse una entrada digital. Opción Opción Entra Parám dispos/entr digit Módulo protección 1 Entra Módulo protección 2 Opción 1: asignar una entrada digital a uno o varios módulos.

  • Página 113: Comprobación De Las Asignaciones De Una Entrada Digital

    Ajustes de entrada, salida y LED Comprobación de las asignaciones de una entrada digital Para comprobar los destinos a los que se ha asignado una entrada digital, haga lo siguiente: Acceda al menú [Parámetro de dispositivo\Entradas digitales]. Diríjase a la entrada digital que debe comprobarse. En el panel operativo: Se produce una asignación múltiple cuando una entrada digital se usa más de una vez (si está...

  • Página 114: Parámetros De Dispositivo De Las Entradas Digitales En Di-8P

    Ajustes de entrada, salida y LED DI-8P X ED ran. X1 Parámetros de dispositivo de las entradas digitales en DI-8P X Parameter Descripción Rango de Predet. Ruta del menú ajuste Volt nomin Voltaje nominal de las entradas digitales 24 V CC, 24 V CC [Parám dispos 48 V CC,...
  • Página 115 Ajustes de entrada, salida y LED Parameter Descripción Rango de Predet. Ruta del menú ajuste Volt nomin Voltaje nominal de las entradas digitales 24 V CC, 24 V CC [Parám dispos 48 V CC, /Entr digit 60 V CC, /ED ran. X1 110 V CC, /Grupo 3] 230 V CC,...
  • Página 116 Ajustes de entrada, salida y LED Parameter Descripción Rango de Predet. Ruta del menú ajuste Tiempo Los cambios de estado de las entradas sin tiempo sin tiempo [Parám dispos neutraliz. 6 digitales solo se reconocerán cuando el neutraliz, neutraliz /Entr digit tiempo de neutralización haya caducado 20 ms, (surten efecto).
  • Página 117 Ajustes de entrada, salida y LED Señales de las entradas digitales en DI-8P X Signal Descripción ED 1 Señal: Entrada Digital ED 2 Señal: Entrada Digital ED 3 Señal: Entrada Digital ED 4 Señal: Entrada Digital ED 5 Señal: Entrada Digital ED 6 Señal: Entrada Digital ED 7...
  • Página 118 Ajustes de entrada, salida y LED DI-8 X ED ran. X5 ,ED ran. X6 Parámetros de dispositivo de las entradas digitales en DI-8 X Parameter Descripción Rango de Predet. Ruta del menú ajuste Volt nomin Voltaje nominal de las entradas digitales 24 V CC, 24 V CC [Parám dispos...
  • Página 119 Ajustes de entrada, salida y LED Parameter Descripción Rango de Predet. Ruta del menú ajuste Tiempo Los cambios de estado de las entradas sin tiempo sin tiempo [Parám dispos neutraliz. 3 digitales solo se reconocerán cuando el neutraliz, neutraliz /Entr digit tiempo de neutralización haya caducado 20 ms, (surten efecto).
  • Página 120 Ajustes de entrada, salida y LED Parameter Descripción Rango de Predet. Ruta del menú ajuste Tiempo Los cambios de estado de las entradas sin tiempo sin tiempo [Parám dispos neutraliz. 7 digitales solo se reconocerán cuando el neutraliz, neutraliz /Entr digit tiempo de neutralización haya caducado 20 ms, (surten efecto).
  • Página 121 Ajustes de entrada, salida y LED Señales de las entradas digitales en DI-8 X Signal Descripción ED 1 Señal: Entrada Digital ED 2 Señal: Entrada Digital ED 3 Señal: Entrada Digital ED 4 Señal: Entrada Digital ED 5 Señal: Entrada Digital ED 6 Señal: Entrada Digital ED 7...

  • Página 122: Ajustes De Relés De Salida

    Ajustes de entrada, salida y LED Ajustes de relés de salida Las condiciones de las salidas del módulo y las señales/funciones de protección (como interbloqueo inverso) se puede pasar mediante los relés de alarma. Los relés de alarma son contactos libres de potencial (que se pueden utilizar como contacto de apertura o de cierre).
  • Página 123 Ajustes de entrada, salida y LED Si se parametrizan las salidas binarias " Bloq.= activa", mantendrán (volverán a) su posición incluso aunque se produzca un corte dentro del sistema de alimentación. Si se parametrizan los relés de salida " Bloq.= activo", también se retiene la salida binaria, si la salida binaria se reprograma de otra forma.
  • Página 124 Ajustes de entrada, salida y LED MCDTV4 DOK-HB-MCDTV4-2ES...

  • Página 125: Contacto Del Sistema

    Ajustes de entrada, salida y LED Contacto del sistema " " El relé de alarma Sistema OK (SC) es el Su punto de instalación CONTACTO DIRECTO DE LOS DISPOSITIVOS depende del tipo de carcasa. Consulte el diagrama de cableado del dispositivo (contacto WDC). El relé...
  • Página 126 Ajustes de entrada, salida y LED OR-6 X SD ran. X2 Comandos directos de OR-6 X Parameter Descripción Rango de Predet. Ruta del menú ajuste DESACTIV. Éste es el segundo paso, después de que se inactivo, inactivo [Serv ha activado "Ctrl DESACTIV", necesario para activo /Modo Prue DESACTIVAR las salidas del relé.
  • Página 127 Ajustes de entrada, salida y LED Parameter Descripción Rango de Predet. Ruta del menú ajuste Forz. OR3 Por medio de esta función se puede Normal, Normal [Serv sobrescribir el Estado de Relé de Salida Desactivado, /Modo Prue normal (forzado). El relé se puede cambiar (inhib prot) de funcionamiento normal (el relé...
  • Página 128 Ajustes de entrada, salida y LED Parameter Descripción Rango de Predet. Ruta del menú ajuste t-Retr. Off Desactivar Retraso 0.00 - 300.00s 0.00s [Parám dispos /Salidas bin /SD ran. X2 /SD 1] Bloq. Define si la Salida del Relé se asegurará inactivo, inactivo [Parám dispos...
  • Página 129 Ajustes de entrada, salida y LED Parameter Descripción Rango de Predet. Ruta del menú ajuste Inversión 3 Inversión del estado de la señal asignada. inactivo, inactivo [Parám dispos activo /Salidas bin /SD ran. X2 /SD 1] Asignación 4 Asignación 1..n, Lista [Parám dispos Asignac.
  • Página 130 Ajustes de entrada, salida y LED Parameter Descripción Rango de Predet. Ruta del menú ajuste Modo func. Modo de funcionamiento Princip. Princip. [Parám dispos corriente corriente /Salidas bin funcion., funcion. /SD ran. X2 Princip. circ. cerrado /SD 2] t-esp Para identificar claramente la transición de 0.00 - 300.00s 0.00s [Parám dispos...
  • Página 131 Ajustes de entrada, salida y LED Parameter Descripción Rango de Predet. Ruta del menú ajuste Asignación 2 Asignación 1..n, Lista [Parám dispos Asignac. /Salidas bin /SD ran. X2 /SD 2] Inversión 2 Inversión del estado de la señal asignada. inactivo, inactivo [Parám dispos activo...
  • Página 132 Ajustes de entrada, salida y LED Parameter Descripción Rango de Predet. Ruta del menú ajuste Inversión 6 Inversión del estado de la señal asignada. inactivo, inactivo [Parám dispos activo /Salidas bin /SD ran. X2 /SD 2] Asignación 7 Asignación 1..n, Lista [Parám dispos Asignac.
  • Página 133 Ajustes de entrada, salida y LED Parameter Descripción Rango de Predet. Ruta del menú ajuste Inversión Inversión de la señal colectiva (puerta inactivo, inactivo [Parám dispos OR/disyunción). Se puede programar una activo /Salidas bin puerta AND en combinación con las señales de entrada invertidas (conjunción).
  • Página 134 Ajustes de entrada, salida y LED Parameter Descripción Rango de Predet. Ruta del menú ajuste Asignación 5 Asignación 1..n, Lista [Parám dispos Asignac. /Salidas bin /SD ran. X2 /SD 3] Inversión 5 Inversión del estado de la señal asignada. inactivo, inactivo [Parám dispos activo...
  • Página 135 Ajustes de entrada, salida y LED Parameter Descripción Rango de Predet. Ruta del menú ajuste Bloq. Define si la Salida del Relé se asegurará inactivo, inactivo [Parám dispos cuando se seleccione. activo /Salidas bin /SD ran. X2 /SD 4] Confirmación Señal de Confirmación: Se puede asignar 1..n, Lista [Parám dispos...
  • Página 136 Ajustes de entrada, salida y LED Parameter Descripción Rango de Predet. Ruta del menú ajuste Asignación 4 Asignación 1..n, Lista [Parám dispos Asignac. /Salidas bin /SD ran. X2 /SD 4] Inversión 4 Inversión del estado de la señal asignada. inactivo, inactivo [Parám dispos activo...
  • Página 137 Ajustes de entrada, salida y LED Parameter Descripción Rango de Predet. Ruta del menú ajuste t-esp Para identificar claramente la transición de 0.00 - 300.00s 0.00s [Parám dispos estado de un relé de salida binaria, se /Salidas bin mantiene el "estado nuevo", al menos mientras dura el tiempo de espera.
  • Página 138 Ajustes de entrada, salida y LED Parameter Descripción Rango de Predet. Ruta del menú ajuste Inversión 2 Inversión del estado de la señal asignada. inactivo, inactivo [Parám dispos activo /Salidas bin /SD ran. X2 /SD 5] Asignación 3 Asignación 1..n, Lista [Parám dispos Asignac.
  • Página 139 Ajustes de entrada, salida y LED Parameter Descripción Rango de Predet. Ruta del menú ajuste Asignación 7 Asignación 1..n, Lista [Parám dispos Asignac. /Salidas bin /SD ran. X2 /SD 5] Inversión 7 Inversión del estado de la señal asignada. inactivo, inactivo [Parám dispos activo...
  • Página 140 Ajustes de entrada, salida y LED Parameter Descripción Rango de Predet. Ruta del menú ajuste Asignación 1 Asignación 1..n, Lista [Parám dispos Asignac. /Salidas bin /SD ran. X2 /SD 6] Inversión 1 Inversión del estado de la señal asignada. inactivo, inactivo [Parám dispos activo...
  • Página 141 Ajustes de entrada, salida y LED Parameter Descripción Rango de Predet. Ruta del menú ajuste Inversión 5 Inversión del estado de la señal asignada. inactivo, inactivo [Parám dispos activo /Salidas bin /SD ran. X2 /SD 6] Asignación 6 Asignación 1..n, Lista [Parám dispos Asignac.
  • Página 142 Ajustes de entrada, salida y LED Parameter Descripción Rango de Predet. Ruta del menú ajuste Modo Forz. Por medio de esta función se puede permanent, permanent [Serv sobrescribir el Estado de Relé de Salida Tie esp /Modo Prue normal (forzado) en caso de que el Relé no (inhib prot) esté...
  • Página 143 Ajustes de entrada, salida y LED Estados de entrada de los relés de salida binaria en OR-6 X Name Descripción Asignación a través de SD1.1 Estado entrada módulo: Asignación [Parám dispos /Salidas bin /SD ran. X2 /SD 1] SD1.2 Estado entrada módulo: Asignación [Parám dispos /Salidas bin /SD ran.
  • Página 144 Ajustes de entrada, salida y LED Name Descripción Asignación a través de SD2.2 Estado entrada módulo: Asignación [Parám dispos /Salidas bin /SD ran. X2 /SD 2] SD2.3 Estado entrada módulo: Asignación [Parám dispos /Salidas bin /SD ran. X2 /SD 2] SD2.4 Estado entrada módulo: Asignación [Parám dispos...
  • Página 145 Ajustes de entrada, salida y LED Name Descripción Asignación a través de SD3.3 Estado entrada módulo: Asignación [Parám dispos /Salidas bin /SD ran. X2 /SD 3] SD3.4 Estado entrada módulo: Asignación [Parám dispos /Salidas bin /SD ran. X2 /SD 3] SD3.5 Estado entrada módulo: Asignación [Parám dispos...
  • Página 146 Ajustes de entrada, salida y LED Name Descripción Asignación a través de SD4.4 Estado entrada módulo: Asignación [Parám dispos /Salidas bin /SD ran. X2 /SD 4] SD4.5 Estado entrada módulo: Asignación [Parám dispos /Salidas bin /SD ran. X2 /SD 4] SD4.6 Estado entrada módulo: Asignación [Parám dispos...
  • Página 147 Ajustes de entrada, salida y LED Name Descripción Asignación a través de SD5.5 Estado entrada módulo: Asignación [Parám dispos /Salidas bin /SD ran. X2 /SD 5] SD5.6 Estado entrada módulo: Asignación [Parám dispos /Salidas bin /SD ran. X2 /SD 5] SD5.7 Estado entrada módulo: Asignación [Parám dispos...
  • Página 148 Ajustes de entrada, salida y LED Name Descripción Asignación a través de SD6.6 Estado entrada módulo: Asignación [Parám dispos /Salidas bin /SD ran. X2 /SD 6] SD6.7 Estado entrada módulo: Asignación [Parám dispos /Salidas bin /SD ran. X2 /SD 6] Con SD señal 6 Estado entrada módulo: Señal de reconocimiento [Parám dispos...

  • Página 149: Descripción

    Ajustes de entrada, salida y LED Señales de los relés de salida binaria en OR-6 X Signal Descripción SD 1 Señal: Relé Salida Binaria SD 2 Señal: Relé Salida Binaria SD 3 Señal: Relé Salida Binaria SD 4 Señal: Relé Salida Binaria SD 5 Señal: Relé...

  • Página 150: Comandos Directos De Or- 4 X

    Ajustes de entrada, salida y LED OR-4 X SD ran. X5 Comandos directos de OR- 4 X Parameter Descripción Rango de Predet. Ruta del menú ajuste DESACTIV. Éste es el segundo paso, después de que se inactivo, inactivo [Serv ha activado "Ctrl DESACTIV", necesario para activo /Modo Prue DESACTIVAR las salidas del relé.
  • Página 151 Ajustes de entrada, salida y LED Parameter Descripción Rango de Predet. Ruta del menú ajuste Forz. OR3 Por medio de esta función se puede Normal, Normal [Serv sobrescribir el Estado de Relé de Salida Desactivado, /Modo Prue normal (forzado). El relé se puede cambiar (inhib prot) de funcionamiento normal (el relé...
  • Página 152 Ajustes de entrada, salida y LED Parameter Descripción Rango de Predet. Ruta del menú ajuste Confirmación Señal de Confirmación: Se puede asignar 1..n, Lista [Parám dispos una señal de confirmación (que confirma el Asignac. /Salidas bin relé de salida binaria correspondiente) a cada relé...
  • Página 153 Ajustes de entrada, salida y LED Parameter Descripción Rango de Predet. Ruta del menú ajuste Inversión 4 Inversión del estado de la señal asignada. inactivo, inactivo [Parám dispos activo /Salidas bin /SD ran. X5 /SD 1] Asignación 5 Asignación 1..n, Lista [Parám dispos Asignac.
  • Página 154 Ajustes de entrada, salida y LED Parameter Descripción Rango de Predet. Ruta del menú ajuste t-Retr. Off Desactivar Retraso 0.00 - 300.00s 0.00s [Parám dispos /Salidas bin /SD ran. X5 /SD 2] Bloq. Define si la Salida del Relé se asegurará inactivo, inactivo [Parám dispos...
  • Página 155 Ajustes de entrada, salida y LED Parameter Descripción Rango de Predet. Ruta del menú ajuste Inversión 3 Inversión del estado de la señal asignada. inactivo, inactivo [Parám dispos activo /Salidas bin /SD ran. X5 /SD 2] Asignación 4 Asignación 1..n, Lista [Parám dispos Asignac.
  • Página 156 Ajustes de entrada, salida y LED Parameter Descripción Rango de Predet. Ruta del menú ajuste Modo func. Modo de funcionamiento Princip. Princip. [Parám dispos corriente corriente /Salidas bin funcion., funcion. /SD ran. X5 Princip. circ. cerrado /SD 3] t-esp Para identificar claramente la transición de 0.00 - 300.00s 0.00s [Parám dispos...
  • Página 157 Ajustes de entrada, salida y LED Parameter Descripción Rango de Predet. Ruta del menú ajuste Asignación 2 Asignación 1..n, Lista [Parám dispos Asignac. /Salidas bin /SD ran. X5 /SD 3] Inversión 2 Inversión del estado de la señal asignada. inactivo, inactivo [Parám dispos activo...
  • Página 158 Ajustes de entrada, salida y LED Parameter Descripción Rango de Predet. Ruta del menú ajuste Inversión 6 Inversión del estado de la señal asignada. inactivo, inactivo [Parám dispos activo /Salidas bin /SD ran. X5 /SD 3] Asignación 7 Asignación 1..n, Lista [Parám dispos Asignac.
  • Página 159 Ajustes de entrada, salida y LED Parameter Descripción Rango de Predet. Ruta del menú ajuste Inversión Inversión de la señal colectiva (puerta inactivo, inactivo [Parám dispos OR/disyunción). Se puede programar una activo /Salidas bin puerta AND en combinación con las señales de entrada invertidas (conjunción).
  • Página 160 Ajustes de entrada, salida y LED Parameter Descripción Rango de Predet. Ruta del menú ajuste Asignación 5 Asignación 1..n, Lista [Parám dispos Asignac. /Salidas bin /SD ran. X5 /SD 4] Inversión 5 Inversión del estado de la señal asignada. inactivo, inactivo [Parám dispos activo...
  • Página 161 Ajustes de entrada, salida y LED Parameter Descripción Rango de Predet. Ruta del menú ajuste t-Tiem esp Los relés se volverán a activar cuando 0.00 - 300.00s 0.03s [Serv DESAC transcurra este tiempo. /Modo Prue (inhib prot) Solo disp. si: Modo = Tiem esp DESAC /DESACTIV.
  • Página 162 Ajustes de entrada, salida y LED Estados de entrada de los relés de salida binaria en OR- 4 X Name Descripción Asignación a través de SD1.1 Estado entrada módulo: Asignación [Parám dispos /Salidas bin /SD ran. X5 /SD 1] SD1.2 Estado entrada módulo: Asignación [Parám dispos /Salidas bin...
  • Página 163 Ajustes de entrada, salida y LED Name Descripción Asignación a través de SD2.2 Estado entrada módulo: Asignación [Parám dispos /Salidas bin /SD ran. X5 /SD 2] SD2.3 Estado entrada módulo: Asignación [Parám dispos /Salidas bin /SD ran. X5 /SD 2] SD2.4 Estado entrada módulo: Asignación [Parám dispos...
  • Página 164 Ajustes de entrada, salida y LED Name Descripción Asignación a través de SD3.3 Estado entrada módulo: Asignación [Parám dispos /Salidas bin /SD ran. X5 /SD 3] SD3.4 Estado entrada módulo: Asignación [Parám dispos /Salidas bin /SD ran. X5 /SD 3] SD3.5 Estado entrada módulo: Asignación [Parám dispos...
  • Página 165 Ajustes de entrada, salida y LED Name Descripción Asignación a través de SD4.4 Estado entrada módulo: Asignación [Parám dispos /Salidas bin /SD ran. X5 /SD 4] SD4.5 Estado entrada módulo: Asignación [Parám dispos /Salidas bin /SD ran. X5 /SD 4] SD4.6 Estado entrada módulo: Asignación [Parám dispos...
  • Página 166 Ajustes de entrada, salida y LED Señales de los relés de salida binaria en OR- 4 X Signal Descripción SD 1 Señal: Relé Salida Binaria SD 2 Señal: Relé Salida Binaria SD 3 Señal: Relé Salida Binaria SD 4 Señal: Relé Salida Binaria DESACTIV.

  • Página 167: Configuración De Las Salidas Analógicas

    Ajustes de entrada, salida y LED Configuración de las salidas analógicas Elementos disponibles: Sal Analóg[1] ,Sal Analóg[2] ,Sal Analóg[3] ,Sal Analóg[4] Las salidas analógicas se pueden programar para generar la salida de tres rangos diferentes de "0- 20 mA" , "4- 20 mA"...
  • Página 168 Ajustes de entrada, salida y LED Ejemplo de ajuste: Salida analógica con potencia activa P* *=solo disponible en dispositivos que ofrecen protección de potencia Todos los ajustes/umbrales del módulo de potencia tienen que definirse según los umbrales de cada unidad. Por definición, S debe usarse como base de escala.

  • Página 169: Sn Valor De Entrada = Pqscr .P

    Ajustes de entrada, salida y LED Cálculo del ajuste para Rango mín. y Rango máx. basado en los valores del lado principal El rango de potencia activa es de 1 MW a 4 MW. Primero se debe calcular S =√3 * Transformador de tensión * Transformador de corriente Tensión nominal principal de línea a línea Corriente nominal principal...
  • Página 170 Ajustes de entrada, salida y LED Ejemplo de ajuste: Salida analógica con factor de potencia FP* *=solo disponible en dispositivos que ofrecen protección de potencia Dado que el signo del factor de potencia FP sigue al signo de la potencia activa P, no hay ninguna distinción entre la potencia reactiva capacitiva y la inductiva.

  • Página 171: Parámetros De Protección Global De Las Salidas Analógicas

    Ajustes de entrada, salida y LED Parámetros de protección global de las salidas analógicas Parameter Descripción Rango de Predet. Ruta del menú ajuste Asignación Asignación 1..n, [Parám dispos ListSalidaAnalo /Sal analógicas /Sal Analóg[1]] Rango Rango ajustable 0...20mA, 0...20mA [Parám dispos 4...20mA, /Sal analógicas 0...10V...

  • Página 172: Comandos Directos De Las Salidas Analógicas

    Ajustes de entrada, salida y LED Comandos directos de las salidas analógicas Parameter Descripción Rango de Predet. Ruta del menú ajuste Función Activación o desactivación permanente de inactivo, inactivo [Serv módulo/etapa. activo /Modo Prue (inhib prot) /Sal analógicas /Sal Analóg[1]] Forzar valor Por medio de esta función se puede 0.00 - 100.00% 0%...

  • Página 173: Lista De Las Salidas Analógicas

    Ajustes de entrada, salida y LED Lista de las salidas analógicas Name Descripción Sin asignación VT.f Valor medido: Frecuencia VT.VL12 RMS Valor medido: Voltaje fase a fase (RMS) VT.VL23 RMS Valor medido: Voltaje fase a fase (RMS) VT.VL31 RMS Valor medido: Voltaje fase a fase (RMS) VT.VL1 RMS Valor medido: Voltaje fase a neutro (RMS) VT.VL2 RMS...
  • Página 174 Ajustes de entrada, salida y LED Name Descripción Sinc.V Bus Voltaje de Bus Sinc.V Líne Voltaje de Línea Sinc.Bus Áng Ángulo de Bus (Referencia) Sinc.Línea Áng Ángulo de Línea URTD.W1 L1 Valor medido: Temperatura de Bobinado URTD.W1 L2 Valor medido: Temperatura de Bobinado URTD.W1 L2 Valor medido: Temperatura de Bobinado URTD.W2 L1...

  • Página 175: Entradas Analógicas

    Ajustes de entrada, salida y LED Entradas analógicas El usuario puede configurar estas entradas para representar el estado de los valores analógicos externos que alimentan el relé. El uso de entradas analógicas es un procedimiento de dos pasos. El usuario debe configurar los Elementos de medición y los Elementos de protección analógica .

  • Página 176: Paso 1 - Configuración De Elementos De Medición

    Ajustes de entrada, salida y LED Paso 1 - Configuración de elementos de medición El usuario puede ajustar el tipo de entrada en la opción de menú [Para dispositivos/Entradas analógicas]. 0...20 mA 4...20 mA 0...10 V MCDTV4 DOK-HB-MCDTV4-2ES...
  • Página 177 Ajustes de entrada, salida y LED MCDTV4 DOK-HB-MCDTV4-2ES...

  • Página 178: Paso 2 - Configurar Los Elementos De Protección Analógicos

    Ajustes de entrada, salida y LED Paso 2 - Configurar los elementos de protección analógicos En los parámetros de protección [Paraprotección/Para globales/Entradas analógicas] el usuario debe seleccionar el Elemento medición/Entrada analógica que alimenta el Elemento de protección analógica . El usuario también debe ajustar un umbral y un tiempo de retraso de desconexión para el Elemento de protección analógica .
  • Página 179 Ajustes de entrada, salida y LED Elementos de desconexión de protección analógica MCDTV4 DOK-HB-MCDTV4-2ES...

  • Página 180: Lista De Entradas Analógicas Disponibles

    Ajustes de entrada, salida y LED Elementos de medición En Analóg[1] ,En Analóg[2] ,En Analóg[3] ,En Analóg[4] Lista de entradas analógicas disponibles Name Descripción Sin asignación En Analóg[1].Valor Valor medido de la entrada en porcentaje En Analóg[2].Valor Valor medido de la entrada en porcentaje En Analóg[3].Valor Valor medido de la entrada en porcentaje En Analóg[4].Valor...

  • Página 181: Valores De Los Elementos De Medición Analógica

    Ajustes de entrada, salida y LED Parameter Descripción Rango de Predet. Ruta del menú ajuste Actualinterv Tiempo ajustable entre actualizaciones de 0.00 - 5s 0.04s [Parám dispos valores /Entr analógicas /En Analóg[1]] Modo El umbral depende del modo/mA o V 0...20 mA, 0...20 mA [Parám dispos...

  • Página 182: Entradas De Los Elementos De Desconexión Analógica

    Ajustes de entrada, salida y LED Elementos de protección de desconexión analógica PAna[1] ,PAna[2] ,PAna[3] ,PAna[4] ,PAna[5] ,PAna[6] ,PAna[7] ,PAna[8] Entradas de los elementos de desconexión analógica Name Descripción Asignación a través de BloEx1-I Estado entrada módulo: Bloqueo externo1 [Parám protec /Parám prot glob /Entr analógicas /PAna[1]]...
  • Página 183 Ajustes de entrada, salida y LED Parameter Descripción Rango de Predet. Ruta del menú ajuste Fc BloEx Activar (permitir) o desactivar (no permitir) inactivo, inactivo [Parám protec el bloqueo del módulo/etapa. Este activo /<1..4> parámetro solo es eficaz si se asigna a una señal al parámetro de protección global /Entr correspondiente.

  • Página 184: Parámetros De Planificación De Dispositivo De Los Elementos De Desconexión Analógica

    Ajustes de entrada, salida y LED Parámetros de planificación de dispositivo de los elementos de desconexión analógica Parameter Descripción Opciones Predet. Ruta del menú Modo Modo no usar, PAna[1]: uso [Planif. de disp.] PAna[2]: no usar PAna[3]: no usar PAna[4]: no usar PAna[5]: no usar...

  • Página 185: Parámetros De Protección Global De Los Elementos De Desconexión Analógica

    Ajustes de entrada, salida y LED Parámetros de protección global de los elementos de desconexión analógica Parameter Descripción Rango de Predet. Ruta del menú ajuste BloEx1 El bloqueo externo del módulo, si el bloqueo 1..n, Lista [Parám protec está activado (permitido) en un conjunto de Asignac.

  • Página 186: Parámetros De Protección Global Del Módulo Led

    Ajustes de entrada, salida y LED Parámetros de protección global del módulo LED LED grupo A ,LED grupo B Parameter Descripción Rango de Predet. Ruta del menú ajuste Bloq. Define si el LED se bloqueará cuando se inactivo, inactivo [Parám dispos seleccione.
  • Página 187 Ajustes de entrada, salida y LED Parameter Descripción Rango de Predet. Ruta del menú ajuste Inversión 2 Inversión del estado de la señal asignada. inactivo, inactivo [Parám dispos activo /LED /LED grupo A /LED 1] Asignación 3 Asignación 1..n, Lista [Parám dispos Asignac.
  • Página 188 Ajustes de entrada, salida y LED Parameter Descripción Rango de Predet. Ruta del menú ajuste Color activo El LED se ilumina en este color si el estado verde, rojo [Parám dispos de la asignación de OR de las señales es rojo, /LED verdadero.
  • Página 189 Ajustes de entrada, salida y LED Parameter Descripción Rango de Predet. Ruta del menú ajuste Inversión 4 Inversión del estado de la señal asignada. inactivo, inactivo [Parám dispos activo /LED /LED grupo A /LED 2] Asignación 5 Asignación 1..n, Lista [Parám dispos Asignac.
  • Página 190 Ajustes de entrada, salida y LED Parameter Descripción Rango de Predet. Ruta del menú ajuste Inversión 1 Inversión del estado de la señal asignada. inactivo, inactivo [Parám dispos activo /LED /LED grupo A /LED 3] Asignación 2 Asignación 1..n, Lista [Parám dispos Asignac.
  • Página 191 Ajustes de entrada, salida y LED Parameter Descripción Rango de Predet. Ruta del menú ajuste Bloq. Define si el LED se bloqueará cuando se inactivo, inactivo [Parám dispos seleccione. activo, /LED Activo, activado /LED grupo A por alarma /LED 4] Señ...
  • Página 192 Ajustes de entrada, salida y LED Parameter Descripción Rango de Predet. Ruta del menú ajuste Asignación 3 Asignación 1..n, Lista [Parám dispos Asignac. /LED /LED grupo A /LED 4] Inversión 3 Inversión del estado de la señal asignada. inactivo, inactivo [Parám dispos activo /LED...
  • Página 193 Ajustes de entrada, salida y LED Parameter Descripción Rango de Predet. Ruta del menú ajuste Color inactivo El LED se ilumina en este color si el estado verde, [Parám dispos de la asignación de OR de las señales es no rojo, /LED verdadero.
  • Página 194 Ajustes de entrada, salida y LED Parameter Descripción Rango de Predet. Ruta del menú ajuste Asignación 5 Asignación 1..n, Lista [Parám dispos Asignac. /LED /LED grupo A /LED 5] Inversión 5 Inversión del estado de la señal asignada. inactivo, inactivo [Parám dispos activo /LED...
  • Página 195 Ajustes de entrada, salida y LED Parameter Descripción Rango de Predet. Ruta del menú ajuste Asignación 2 Asignación 1..n, Lista [Parám dispos Asignac. /LED /LED grupo A /LED 6] Inversión 2 Inversión del estado de la señal asignada. inactivo, inactivo [Parám dispos activo /LED...
  • Página 196 Ajustes de entrada, salida y LED Parameter Descripción Rango de Predet. Ruta del menú ajuste Señ conf Señal de confirmación del LED. Si la 1..n, Lista [Parám dispos conexión se define como activa, el LED solo Asignac. /LED se puede confirmar si las señales que iniciaron el ajusten dejan de estar /LED grupo A presentes.
  • Página 197 Ajustes de entrada, salida y LED Parameter Descripción Rango de Predet. Ruta del menú ajuste Inversión 3 Inversión del estado de la señal asignada. inactivo, inactivo [Parám dispos activo /LED /LED grupo A /LED 7] Asignación 4 Asignación 1..n, Lista [Parám dispos Asignac.

  • Página 198: Estados De Entrada Del Módulo Led

    Ajustes de entrada, salida y LED Estados de entrada del módulo LED Name Descripción Asignación a través de LED1.1 Estado entrada módulo: LED [Parám dispos /LED /LED grupo A /LED 1] LED1.2 Estado entrada módulo: LED [Parám dispos /LED /LED grupo A /LED 1] LED1.3 Estado entrada módulo: LED...
  • Página 199 Ajustes de entrada, salida y LED Name Descripción Asignación a través de LED2.4 Estado entrada módulo: LED [Parám dispos /LED /LED grupo A /LED 2] LED2.5 Estado entrada módulo: LED [Parám dispos /LED /LED grupo A /LED 2] Señal conf 2 Estado entrada módulo: Señal de Confirmación (solo [Parám dispos para confirmación automática)
  • Página 200 Ajustes de entrada, salida y LED Name Descripción Asignación a través de LED4.1 Estado entrada módulo: LED [Parám dispos /LED /LED grupo A /LED 4] LED4.2 Estado entrada módulo: LED [Parám dispos /LED /LED grupo A /LED 4] LED4.3 Estado entrada módulo: LED [Parám dispos /LED /LED grupo A...
  • Página 201 Ajustes de entrada, salida y LED Name Descripción Asignación a través de LED5.4 Estado entrada módulo: LED [Parám dispos /LED /LED grupo A /LED 5] LED5.5 Estado entrada módulo: LED [Parám dispos /LED /LED grupo A /LED 5] Señal conf 5 Estado entrada módulo: Señal de Confirmación (solo [Parám dispos para confirmación automática)
  • Página 202 Ajustes de entrada, salida y LED Name Descripción Asignación a través de LED7.1 Estado entrada módulo: LED [Parám dispos /LED /LED grupo A /LED 7] LED7.2 Estado entrada módulo: LED [Parám dispos /LED /LED grupo A /LED 7] LED7.3 Estado entrada módulo: LED [Parám dispos /LED /LED grupo A...

  • Página 203: Configuración De Led

    Ajustes de entrada, salida y LED Configuración de LED Los LED pueden configurarse en el menú: [Para Dispositivo/LED/Grupo X] Asegúrese de que no haya funciones que se superpongan debido a asignaciones dobles o múltiples de LED de colores o códigos de parpadeo. Si los LED se parametrizan como »...
  • Página 204 Ajustes de entrada, salida y LED MCDTV4 DOK-HB-MCDTV4-2ES...
  • Página 205 Ajustes de entrada, salida y LED Opciones de reconocimiento Los LED pueden confirmarse: El pulsador "C" en el panel de operaciones. Cada LED puede confirmarse por una señal de la "lista de asignaciones" (si " Bloqueo = activo" ). Mediante el módulo »Confirmación Ex« todos los LED pueden confirmarse a la vez, si la señal de la confirmación externa que se seleccionó...
  • Página 206 Ajustes de entrada, salida y LED LED de »Sistema OK« Este LED parpadea en color verde mientras el dispositivo está arrancando. Una vez arrancado, se enciende el LED de Sistema OK de color verde, lo cual indica que la función de protección está » activada« . Consulte el capítulo ”Supervisión automática”...

  • Página 207: Seguridad

    Seguridad Seguridad El usuario se encargará de realizar todos los ajustes de seguridad del dispositivo. Se recomienda encarecidamente que adapte los ajustes de seguridad de conformidad con las normativas locales y los requisitos al finalizar el proceso de puesta en marcha. El dispositivo se suministra con un máximo de ajustes ‘‘abiertos’’;...

  • Página 208: Autorizaciones De Acceso (Áreas De Acceso)

    Seguridad Autorizaciones de acceso (áreas de acceso) Manejo de contraseñas Entrada de contraseña en el panel Las contraseñas se pueden entrar con las teclas. Ejemplo: Para la contraseña (3244), pulse sucesivamente: Tecla 3 Tecla 2 Tecla 4 Tecla 4 Cambio de contraseñas Las contraseñas se pueden cambiar en el dispositivo en el menú...
  • Página 209 Eso significa que todas las áreas de acceso tienen que protegerse con una contraseña compuesta de 4 dígitos como mínimo. Woodward no asumirá ninguna responsabilidad por lesiones o daños personales causados por la desactivación de la protección con contraseña.

  • Página 210: Contraseñas - Áreas

    Seguridad Contraseñas – Áreas En la siguiente tabla se muestran las áreas de acceso y las contraseñas de autorización que se requieren para acceder a ellas. Símbolo de área Contraseña de Acceso a: autorización Solo lectura-Nv0 El nivel 0 proporciona acceso solo de lectura a todos los ajustes y parámetros del dispositivo.
  • Página 211 Seguridad Niveles disponibles/Autorizaciones de acceso Las autorizaciones de acceso están diseñadas en forma de dos cadenas jerárquicas. La contraseña del supervisor (administrador) proporciona acceso a todos los parámetros y ajustes. Nivel de acceso para configuración de Nivel de acceso para configuración de protección controles Supervisor -Lv3...
  • Página 212 Seguridad ¿Cómo desbloquear un área de acceso o comprobar cuáles están desbloqueadas? Comprobar áreas de acceso desbloqueadas: El menú [Parámetros dispositivo\Niveles de acceso)] proporciona la información sobre las áreas de acceso (autorizaciones) que están actualmente bloqueadas. En este menú también se puede introducir (desbloquear) un área particular.

  • Página 213: Acceso A Red

    Seguridad Acceso a red Acceso mediante Smart view: Uno de los requisitos fundamentales de la »Seguridad TI« es prevenir que personas no autorizadas accedan a los sistemas, inclusive el dispositivo de protección. El dispositivo ofrece acceso a través de su panel frontal y del software operativo Smart view .

  • Página 214: Restablecer Valores De Fábrica, Restablecer Todas Las Contraseñas

    Seguridad Restablecer valores de fábrica, restablecer todas las contraseñas Existe un diálogo dedicado al restablecimiento que permite seleccionar las opciones siguientes: Restablecer valores de fábrica o • restablecer todas las contraseñas. • Este diálogo de restablecimiento solo está disponible en el HMI (no a través de Smart view ). Pulse la tecla »C«...

  • Página 215: Ajustes De Seguridad

    Si ha perdido la contraseña y la opción »Restablecer todas las contraseñas« no está disponible, la única manera de recobrar el control del dispositivo es restablecerlo a los valores de fábrica. Si también se ha desactivado esta opción, deberá enviar el dispositivo al servicio de Woodward, MCDTV4 DOK-HB-MCDTV4-2ES...

  • Página 216: Smart View

    Smart View Smart View Smart view es un software para el ajuste y la evaluación de parámetros. Por favor, consulte el manual separado (DOK-HB-SMARTVE). Ajuste de parámetros controlado por menús con comprobaciones de validez Configuración fuera de línea de todos los tipos de relés Lectura y evaluación de datos estadísticos y valores de medición Ajuste en asistencia de funcionamiento Visualización de estado del dispositivo...

  • Página 217: Visualizador De Datos

    Visualizador de datos Visualizador de datos Visualizador de datos es un software de registro de perturbaciones y visualización de eventos. Se instala automáticamente con Smart view. También se puede utilizar como un visor de archivos COMTRADE estándar. Abrir y revisar registros de perturbaciones descargados. Personalizar el diseño y las vistas de los canales del registro de perturbaciones, incluyendo la superposición de canales y el zoom Analizar los puntos de datos muestra por muestra y organizar los canales de forma de onda analógica mostrada...

  • Página 218: Valores De Medición

    Valores de medición Valores de medición Lectura de valores medidos En el menú »Operación/Valores medidos« pueden verse tanto los valores medidos como los calculados. Los valores medidos se ordenan por »Valores estándar« y »Valores especiales« (en función del tipo de dispositivo). Pantalla de mediciones El menú...
  • Página 219 Valores de medición Unidades de energía (sólo se aplica a dispositivos con medición de energía) Mediante el parámetro " Unidades de energía" el usuario puede determinar cómo se muestran los valores medidos en el HMI y Smart view : Escala automática de energía kWh, kVArh o kVAh MWh, MVArh o MVAh GWh, GVArh o GVAh...

  • Página 220: Corriente Diferencial De Fase - Valores Medidos

    Valores de medición Corriente diferencial de fase - Valores medidos Value Descripción Ruta del menú Is L1 Valor medido (calculado): Corriente Restricción Fase [Operación /Valores medidos /Id] Is L2 Valor medido (calculado): Corriente Restricción Fase [Operación /Valores medidos /Id] Is L3 Valor medido (calculado): Corriente Restricción Fase [Operación /Valores medidos...

  • Página 221: Corriente Diferencial De Tierra - Valores Medidos

    Valores de medición Corriente diferencial de tierra - Valores medidos Value Descripción Ruta del menú IsG W1 Valor medido (calculado): Corriente Estabilizadora de [Operación Masa Bobinado 1 /Valores medidos /IdG W1] IdG W1 Valor medido (calculado): corriente de tierra [Operación diferencial IdG Bobinado 1 /Valores medidos /IdG W1]...

  • Página 222: Corriente - Valores Medidos

    Valores de medición Corriente - Valores medidos Elementos disponibles: Elementos disponibles:[punto neutro StW, red StW] TC W1 ,TC W2 Si el dispositivo no está equipado con una tarjeta de medición de tensión, se usará la primera entrada de medición en la primera tarjeta de medición de corriente (ranura con el número menor) como el ángulo de referencia (" IL1"). Señales del transformador de corriente (estados de salida) Signal Descripción...

  • Página 223: Descripción

    Valores de medición Value Descripción Ruta del menú Valor medido (calculado): Corriente cero [Operación (fundamental) /Valores medidos /TC W1 /Corr. ] Valor medido (calculado): Corriente de secuencia de [Operación fase positiva (fundamental) /Valores medidos /TC W1 /Corr. ] Valor medido (calculado): Corriente de carga [Operación desequilibrada (fundamental) /Valores medidos...
  • Página 224 Valores de medición Value Descripción Ruta del menú fi IL2 Valor medido (calculado): Ángulo de Fasor IL2 [Operación Se requiere un fasor de referencia para calcular el /Valores medidos ángulo. /TC W1 /Corr. ] fi IL3 Valor medido (calculado): Ángulo de Fasor IL3 [Operación Se requiere un fasor de referencia para calcular el /Valores medidos...
  • Página 225 Valores de medición Value Descripción Ruta del menú IL1 RMS Valor medido: Corriente de fase (RMS) [Operación /Valores medidos /TC W1 /Corr. RMS] IL2 RMS Valor medido: Corriente de fase (RMS) [Operación /Valores medidos /TC W1 /Corr. RMS] IL3 RMS Valor medido: Corriente de fase (RMS) [Operación /Valores medidos...
  • Página 226 Valores de medición Value Descripción Ruta del menú IL2 THD Valor medido (calculado): Corriente Total Armónico [Operación /Valores medidos /TC W1 /Corr. RMS] IL3 THD Valor medido (calculado): Corriente Total Armónico [Operación /Valores medidos /TC W1 /Corr. RMS] %(I2/I1) Valor medido (calculado): I2/I1, la secuencia de fase [Operación se tiene en cuenta automáticamente.

  • Página 227: Tensión - Valores Medidos

    Valores de medición Tensión - Valores medidos En general, la primera medida de entrada de la tarjeta de medición se utiliza como ángulo de referencia. Solo se utilizará la fase siguiente como referencia para el cálculo del ángulo si la amplitud de la fase de referencia desciende.
  • Página 228 Valores de medición Value Descripción Ruta del menú VG med Valor medido (medido): VG medido (fundamental) [Operación /Valores medidos /Voltaje ] VG calc Valor medido (calculado): VG (fundamental) [Operación /Valores medidos /Voltaje ] Valor medido (calculado): Voltaje Cero de los [Operación componentes simétricos(fundamental) /Valores medidos...
  • Página 229 Valores de medición Value Descripción Ruta del menú VG calc RMS Valor medido (calculado): VG (RMS) [Operación /Valores medidos /Voltaje RMS] fi VL12 Valor medido (calculado): Ángulo de Fasor VL12 [Operación Esta fase se utiliza como referencia para calcular los /Valores medidos ángulos de otras fases.
  • Página 230 Valores de medición Value Descripción Ruta del menú fi V0 Valor medido (calculado): Sistema de Secuencia Cero [Operación de Ángulo /Valores medidos Se requiere un fasor de referencia para calcular el /Voltaje ] ángulo. fi V1 Valor medido (calculado): Ángulo de Sistema de [Operación Secuencia Positivo /Valores medidos...
  • Página 231 Valores de medición Value Descripción Ruta del menú VL12 THD Valor medido (calculado): Distorsión Total Armónico [Operación /Valores medidos /Voltaje RMS] VL23 THD Valor medido (calculado): Distorsión Total Armónico [Operación /Valores medidos /Voltaje RMS] VL31 THD Valor medido (calculado): Distorsión Total Armónico [Operación /Valores medidos /Voltaje RMS]...

  • Página 232: Potencia - Valores Medidos

    Valores de medición Potencia - Valores medidos Value Descripción Ruta del menú Valor medido (calculado): Potencia aparente [Operación (fundamental) /Valores medidos /Alim.] Valor medido (calculado): Potencia activa (P- = [Operación Potencia activa alimentada, P+ = Potencia activa /Valores medidos consumida) (fundamental) /Alim.] Valor medido (calculado): Potencia reactiva (P- = [Operación...
  • Página 233 Valores de medición Value Descripción Ruta del menú Fecha/Hora Arran Contadores de energía ejecutados desde... (Fecha y [Operación hora de última reinicialización) /Valores medidos /Enrgía] S RMS Valor medido (calculado): Potencia aparente (RMS) [Operación /Valores medidos /Alim. RMS] P RMS Valor medido (calculado): Potencia activa (P- = [Operación Potencia activa alimentada, P+ = Potencia activa...

  • Página 234: Contador De Energía

    Contador de energía Contador de energía PQSCr Parámetros globales del módulo Contador de energía Parameter Descripción Rango de Predet. Ruta del menú ajuste Nivel corte S, P, La Potencia Activa/Reactiva/Aparente que 0.0 - 0.100Sn 0.005Sn [Parám dispos aparece en la Pantalla o en el Software de /Visualiz PC se mostrará...
  • Página 235 Contador de energía Signal Descripción Co des Wp Net Señal: Desbordamiento de contador Wp Net Co des Wp+ Señal: desbordamiento de contador Wp+ Co des Wp- Señal: desbordamiento de contador Wp- Co des Wq Net Señal: Desbordamiento de contador Wq Net Co des Wq+ Señal: desbordamiento de contador Wq+ Co des Wq-...

  • Página 236: Estadísticas

    Estadísticas Estadísticas Estadíst. En el menú "Operación/Estadísticas" puede encontrar los valores mínimos, máximos y medios de las cantidades medidas y calculadas. Configuración de los valores mínimos y máximos Se iniciará el cálculo de los valores mínimos y máximos: Cuando se active una señal de reajuste (mín/máx) Cuando se reinicie el dispositivo Tras una configuración Valores mínimos y máximos (valores pico/indicadores)

  • Página 237: Configuración De Cálculo De Valor Medio

    Estadísticas Configuración de cálculo de valor medio Configuración de cálculo de valor medio basado en la corriente* *=Disponible en función del código de dispositivo pedido. Valores pico y valores medios basados en la corriente Intervalo de tiempo para Reajuste de los valores Opciones de inicio el cálculo de los valores medios y pico...
  • Página 238 Estadísticas Configuración de cálculo de valor medio basado en la potencia* *=Disponible en función del código de dispositivo pedido. Valores pico y valores medios (demanda) basados en la potencia Intervalo de tiempo para Reajuste de los valores Opciones de inicio el cálculo de los valores medios y pico medios y pico...

  • Página 239: Comandos Directos

    Estadísticas Comandos directos Parameter Descripción Rango de Predet. Ruta del menú ajuste ReiFc tod Reinicialización de todos los valores de inactivo, inactivo [Operación estadística (Demanda de Corriente, activo /Rest] Demanda de Potencia, Mín, Máx) ResFc Vavg Restablecimiento de estadísticas inactivo, inactivo [Operación activo...
  • Página 240 Estadísticas Parameter Descripción Rango de Predet. Ruta del menú ajuste Start Vavg via: Iniciar supervisión media variable a: Duración, Duración [Parám dispos InicFunc /Estadíst. /Supv med v variable] Start Vavg Fc Inicio del cálculo, si la señal asignada es 1..n, Lista [Parám dispos verdadera.
  • Página 241 Estadísticas Parameter Descripción Rango de Predet. Ruta del menú ajuste Demanda Arran Iniciar demanda de Corriente por: Duración, Duración [Parám dispos I vía: InicFunc /Estadíst. /Demand /Demanda Corr.] Fc Demanda Inicio del cálculo, si la señal asignada es 1..n, Lista [Parám dispos Arran I verdadera.
  • Página 242 Estadísticas Parameter Descripción Rango de Predet. Ruta del menú ajuste Demand Configuración de ventana desliz, desliz [Parám dispos Ventana I fija /Estadíst. /Demand /Demanda Corr.] Demanda Arran Iniciar demanda de Potencia Activa por: Duración, Duración [Parám dispos P vía: InicFunc /Estadíst.
  • Página 243 Estadísticas Parameter Descripción Rango de Predet. Ruta del menú ajuste Demand Configuración de ventana desliz, desliz [Parám dispos Ventana P fija /Estadíst. /Demand /Demanda Pot.] MCDTV4 DOK-HB-MCDTV4-2ES...

  • Página 244: Estados De Las Entradas Del Módulo Estadísticas

    Estadísticas Estados de las entradas del módulo Estadísticas Name Descripción Asignación a través de StartFc 1-I Estado de ent. de mód: Inicio de Estadísticas 1 [Parám dispos /Estadíst. /Supv med v variable] StartFc 2-I Estado de ent. de mód: Inicio de Estadísticas 2 [Parám dispos /Estadíst.

  • Página 245: Señales Del Módulo Estadísticas

    Estadísticas Señales del módulo Estadísticas Signal Descripción ReiFc tod Señal: Reinicialización de todos los valores de estadística (Demanda de Corriente, Demanda de Potencia, Mín, Máx) ResFc Vavg Señal: Restablecimiento de estadísticas ReiFc I Demand Señal: Reinicialización de Estadísticas - Demanda de Corriente (media, media máxima) ReiFc P Demand Señal: Reinicialización de Estadísticas - Demanda de Potencia (media,...

  • Página 246: Corriente Diferencial De Fase - Valores Estadísticos

    Estadísticas Corriente diferencial de fase - Valores estadísticos Value Descripción Ruta del menú Is L1 máx Valor medido (calculado): Corriente Restricción Fase [Operación L1 Valor Máximo /Estadíst. /Máx /Id] Is L2 máx Valor medido (calculado): Corriente Restricción Fase [Operación L2 Valor Máximo /Estadíst.

  • Página 247: Corriente Diferencial De Tierra - Valores Estadísticos

    Estadísticas Corriente diferencial de tierra - Valores estadísticos Value Descripción Ruta del menú IsG W1 máx Valor medido (calculado): Corriente Estabilizadora de [Operación Masa Bobinado 1 Valor Máximo /Estadíst. /Máx /IdG W1] IdG W1 máx Valor medido (calculado): corriente de tierra [Operación diferencial IdG Bobinado 1 Valor Máximo /Estadíst.

  • Página 248: Corriente - Valores Estadísticos

    Estadísticas Corriente - Valores estadísticos Value Descripción Ruta del menú I1 máx Valor máximo de corriente de secuencia de fase [Operación positiva (fundamental) /Estadíst. /Máx /TC W1] I1 mín Valor mínimo de corriente de secuencia de fase [Operación positiva (fundamental) /Estadíst.

  • Página 249: Descripción

    Estadísticas Value Descripción Ruta del menú IL3 H2 mín Relación mínima de 2º armónico/valor mínimo de 1er [Operación armónico de IL3 /Estadíst. /Mín /TC W1] máx IG H2 med Valor medido: Relación máxima de 2º harmónico [Operación sobre el fundamental de IG (medida) /Estadíst.
  • Página 250 Estadísticas Value Descripción Ruta del menú IL2 med RMS Valor medio IL2 (RMS) [Operación /Estadíst. /Demand /TC W1] IL2 mín RMS Valor mínimo IL2 (RMS) [Operación /Estadíst. /Mín /TC W1] IL3 máx RMS Valor máximo IL3 (RMS) [Operación /Estadíst. /Máx /TC W1] IL3 med RMS Valor medio IL3 (RMS)
  • Página 251 Estadísticas Value Descripción Ruta del menú %(I2/I1) máx Valor medido (calculado): Valor máximo I2/I1, la [Operación secuencia de fase se tiene en cuenta /Estadíst. automáticamente. /Máx /TC W1] %(I2/I1) mín Valor medido (calculado): Valor mínimo I2/I1, la [Operación secuencia de fase se tiene en cuenta /Estadíst.

  • Página 252: Tensión - Valores Estadísticos

    Estadísticas Tensión - Valores estadísticos Value Descripción Ruta del menú f máx Valor frecuencia máx. [Operación /Estadíst. /Máx /Voltaje] f mín Valor frecuencia mín. [Operación /Estadíst. /Mín /Voltaje] V1 máx Valor máximo: Voltaje de secuencia de fase positiva [Operación de los componentes simétricos(fundamental) /Estadíst.
  • Página 253 Estadísticas Value Descripción Ruta del menú VL23 máx RMS Valor máximo de VL23 (RMS) [Operación /Estadíst. /Máx /Voltaje] VL23 med RMS Valor medio de VL23 (RMS) [Operación /Estadíst. /Supv med v variable] VL23 mín RMS Valor mínimo de VL23 (RMS) [Operación /Estadíst.
  • Página 254 Estadísticas Value Descripción Ruta del menú VL2 med RMS Valor medio de VL2 (RMS) [Operación /Estadíst. /Supv med v variable] VL2 mín RMS Valor mínimo de VL2 (RMS) [Operación /Estadíst. /Mín /Voltaje] VL3 máx RMS Valor máximo de VL3 (RMS) [Operación /Estadíst.
  • Página 255 Estadísticas Value Descripción Ruta del menú %(V2/V1) mín Valor medido (calculado): Valor mínimo de %V2/V1 [Operación /Estadíst. /Mín /Voltaje] V/f máx Valor máximo: Relación voltios/hercios en relación [Operación con los valores nominales. /Estadíst. /Máx /Voltaje] V/f mín Valor mínimo: Relación voltios/hercios en relación con [Operación los valores nominales.

  • Página 256: Potencia - Valores Estadísticos

    Estadísticas Potencia - Valores estadísticos Value Descripción Ruta del menú cos fi máx Valor máximo del factor de potencia: Convención de [Operación signos: sign(PF) = sign(P ) /Estadíst. /Máx /Alim.] cos fi mín Valor mínimo del factor de potencia: Convención de [Operación signos: sign(PF) = sign(P ) /Estadíst.
  • Página 257 Estadísticas Value Descripción Ruta del menú Q med Media de potencia reactiva [Operación /Estadíst. /Demand /Demanda Pot.] Q mín Valor mínimo de la potencia reactiva [Operación /Estadíst. /Mín /Alim.] cos fi máx RMS Valor máximo del factor de potencia: Convención de [Operación signos: sign(PF) = sign(P ) /Estadíst.

  • Página 258: Alarmas De Sistema

    Alarmas de sistema Alarmas de sistema Elementos disponibles: SisA Tenga en cuenta que la protección de potencia y la demanda de potencia (Activa/Reactiva/Aparente) solo está disponible dentro de los dispositivos de protección que ofrecen medición de corriente y tensión. Dentro del menú de Alarmas del sistema [SisA], el usuario puede configurar: Ajustes generales (activar/desactivar la Gestión de demanda, asignar de forma opcional una señal, que bloqueará...

  • Página 259: Configuración De La Demanda

    Alarmas de sistema Configuración de la demanda Configuración de demanda en un procedimiento de dos pasos. Proceda como se indica a continuación. Paso 1: Configure los ajustes generales dentro del menú [Parámetros dispositivo/Estadísticas/Demanda]: Defina la fuente del activador en " Duración" . Seleccione una base de tiempo para la "...
  • Página 260 Alarmas de sistema Configuración Ventan = desliz Duración t-Retr. Cálculo Media Alarm desliz t-Retr. Cálculo Media Alarm desliz t-Retr. Cálculo Media Alarm Configuración Ventan = fija Cálculo Media Cálculo Media Cálculo Media Cálculo Media Duración Duración Duración Cálculo Media Cálculo Media Cálculo Media Cálculo Media t-Retr.

  • Página 261: Valores Pico

    Alarmas de sistema Paso 2: Además, los ajustes específicos de Demanda tienen que configurarse en el menú [SisA/Demanda]. Determine si la demanda debe generar una alarma o si debe ejecutarse en modo de silencio. (Alarma activa/inactiva). Defina el umbral. En los casos aplicables, defina un tiempo de retraso para la alarma. Valores pico El dispositivo de protección también guarda los valores de demanda pico de corriente y potencia.

  • Página 262: Protección Thd

    Alarmas de sistema Protección THD Para supervisar la calidad de potencia, el dispositivo de protección puede supervisar los THD de tensión (fase a fase) y corriente. Dentro del menú [SisA/THD]: Determine si se va a emitir o no una alarma (Alarma activa/inactiva); Defina el umbral;...

  • Página 263: Parámetros De Protección Global De La Gestión De Demanda

    Alarmas de sistema Signal Descripción Int I THD Señal: Desconexión de Corriente de Distorsión de Armónico Total Int V THD Señal: Desconexión de Voltaje de Distorsión de Armónico Total Parámetros de protección global de la gestión de demanda Parameter Descripción Rango de Predet.
  • Página 264 Alarmas de sistema Parameter Descripción Rango de Predet. Ruta del menú ajuste t-Retr. Retraso de Desconexión 0 - 60mín 0mín [SisA /Alim. /VAr] Alarm Alarma inactivo, inactivo [SisA activo /Alim. /VA] Umbral Umbral (que se introducirá como valor 10000kVA [SisA primario) 40000000kVA /Alim.
  • Página 265 Alarmas de sistema Parameter Descripción Rango de Predet. Ruta del menú ajuste t-Retr. Retraso de Desconexión 0 - 60mín 0mín [SisA /Demand /Demanda potencia /Demand VAr] Alarm Alarma inactivo, inactivo [SisA activo /Demand /Demanda potencia /Demand VA] Umbral Umbral (que se introducirá como valor 20000kVA [SisA primario)
  • Página 266 Alarmas de sistema Parameter Descripción Rango de Predet. Ruta del menú ajuste t-Retr. Retraso de Desconexión 0 - 3600s [SisA /THD /I THD] Alarm Alarma inactivo, inactivo [SisA activo /THD /U THD] Umbral Umbral (que se introducirá como valor 1 - 500000V 10000V [SisA primario)

  • Página 267: Estados De Las Entradas De La Gestión De Demanda

    Alarmas de sistema Estados de las entradas de la gestión de demanda Name Descripción Asignación a través de BloEx-I Estado entrada módulo: Bloqueo externo [SisA /Ajustes generales] MCDTV4 DOK-HB-MCDTV4-2ES...

  • Página 268: Confirmaciones

    Confirmaciones Confirmaciones Confirmaciones colectivas para señales bloqueadas: Confirmaciones colectivas Relés de salida SCADA Comando de LED+ binaria desconexión Relés de salida pendiente binaria+ SCADA+ Comando de desconexión pendiente Mediante Smart Todos los LED a Todos los relés Todas las Todos los Todos a la vez: view o en el la vez:...
  • Página 269 Confirmaciones Modbus). ** Si la confirmación automática está activa, se reconocerán todas las LED con una alarma de protección. La confirmación automática debe activarse ajustando: [Parám. disp. / LED / grupo de LED A / LED 1...n] »Bloqueado« = “activo, conf. por alarma” MCDTV4 DOK-HB-MCDTV4-2ES...
  • Página 270 Confirmaciones Opciones de confirmaciones individuales en señales bloqueadas: Confirmación individual Relés de salida binaria Comando de desconexión pendiente Mediante una señal de la LED individual: Relé de salida binaria: Comando de desconexión lista de asignaciones (por pendiente. ejemplo, la entrada digital) ¿Dónde? ¿Dónde? ¿Dónde?

  • Página 271: Confirmación Manual

    Confirmaciones Confirmación manual Es posible confirmar LED, SCADA, relés de salida binaria y/o un comando de desactivación pendiente pulsando la tecla »C« en el panel. Existen dos principios sobre la manera en que la tecla »C« debe reaccionar cuando se pulsa: (1.) Con paso de selección intermedia: Una vez pulsada la tecla »C«, seleccione los elementos que deben •...

  • Página 272: Confirmaciones Externas

    Confirmaciones Confirmaciones externas En el menú [Parámetro del dispositivo\Confirmación Ex] puede asignar una señal (por ejemplo, el estado de una entrada digital) de la lista de asignaciones que: confirme todos los LED (confirmables) a la vez; confirme todas las salidas binarias (confirmables) a la vez; confirme todas las señales SCADA (confirmables) a la vez.

  • Página 273: Reajustes Manuales

    Confirmaciones Reajustes manuales En el menú »Operación/restablecer« puede: restablecer contadores, eliminar registros (por ejemplo, registros de perturbación) y reajustar elementos especiales (estadísticas, replicas térmicas, etc). Puede encontrar la descripción de los comandos de reajuste en los módulos correspondientes. MCDTV4 DOK-HB-MCDTV4-2ES...

  • Página 274: Visualización Del Estado

    Visualización del estado Visualización del estado Si la pantalla de estado dentro del menú "Operación", se puede ver el estado actual de todas las señales. Esto significa que el usuario es capaz de ver si las señales individuales están activas o inactivas en un momento concreto.

  • Página 275: Panel De Funcionamiento (Hmi)

    Panel de funcionamiento (HMI) Panel de funcionamiento (HMI) Parámetros especiales del panel Este menú Parámetro dispositivo\HMI") se utiliza para definir el contraste de la pantalla, el tiempo de edición máximo admisible y el idioma del menú (después del tiempo definido, todos los cambios de parámetros no guardados se rechazarán).
  • Página 276 Panel de funcionamiento (HMI) Parameter Descripción Rango de Predet. Ruta del menú ajuste t-máx Si no se pulsan otras teclas en el panel, una 20 - 3600s 180s [Parám dispos edic/acceso vez que este tiempo expira, se cancelan /Seguridad todos los parámetros almacenados en la caché...

  • Página 277: Registradores

    Registradores Registradores Registrador de perturbaciones Elementos disponibles: Reg perturb Los registros de perturbaciones pueden descargarse (leerse) mediante el ajuste de parámetros y el software de evaluación Smart view. Los registros de perturbaciones pueden verse y analizarse en Visualizador de datos (que se instala con el Smart view ).
  • Página 278 Registradores Del mismo modo, también puede pasar que no permanezca más tiempo de desconexión posterior (es decir, t = 0). Tenga en cuenta que el registro se parará siempre Rest después de configurar el tiempo t = »Tamaño máx. de archivo« como finalizado. Máx Además, hay que decidir el comportamiento del registrador de perturbaciones en el caso de que la capacidad de almacenamiento se haya agotado: O bien sobrescribir automáticamente los registros más antiguos ( »Sobrescribir...
  • Página 279 Registradores >1 Arran: 1 Activar Arran: 2 Activar Arran: 3 Activar Arran: 4 Activar >1 Registrndo Arran: 5 Activar Arran: 6 Activar Arran: 7 Activar Arran: 8 Activar Activac Man MCDTV4 DOK-HB-MCDTV4-2ES...
  • Página 280 Registradores Ejemplo 1: cuadro de intervalos del registrador de perturbaciones Inicio 1 = Prot.Desc Inicio 2 = -.- Inicio 3 = -.- Inicio 4 = -.- Inicio 5 = -.- Inicio 6 = -.- Inicio 7 = -.- Inicio 8 = -.- t-reg <...
  • Página 281 Registradores Ejemplo 2: cuadro de intervalos del registrador de perturbaciones Inicio 1 = Prot.Alarm Inicio 2 = -.- Inicio 3 = -.- Inicio 4 = -.- Inicio 5 = -.- Inicio 6 = -.- Inicio 7 = -.- Inicio 8 = -.- Sobr.

  • Página 282: Lectura De Registros De Perturbaciones

    Registradores Lectura de registros de perturbaciones En el menú »Operación/Reg. disturbios« podrá detectar los registros de perturbaciones acumulados. En el menú "Operación/Registradores/Activación Man" puede activar manualmente el registrador de perturbaciones. Eliminar registros de perturbaciones En el menú »Operación/Reg. perturbaciones« podrá: Eliminar los registros de perturbaciones.

  • Página 283: Comandos Directos Del Registrador De Perturbaciones

    Registradores Comandos directos del registrador de perturbaciones Parameter Descripción Rango de Predet. Ruta del menú ajuste Activac Man Disparo Manual Falso, Falso [Operación Verd /Registrad /Activac Man] Res tod reg Poner a cero todos los registros inactivo, inactivo [Operación activo /Rest] Parámetros de protección global del registrador de perturbaciones Parameter...

  • Página 284: Estados De Entrada Del Registrador De Perturbaciones

    Registradores Parameter Descripción Rango de Predet. Ruta del menú ajuste Arran: 8 Comenzar el registro si la señal asignada es 1..n, Lista [Parám dispos verdadera. Asignac. /Registrad /Reg perturb] Sobr. autom. Si no queda memoria libre, se sobrescribirá inactivo, activo [Parám dispos el archivo más antiguo.

  • Página 285: Parámetros Especiales Del Registrador De Perturbaciones

    Registradores Name Descripción Asignación a través de Inicio4-I Estado de ent. de mód:: Desencadenar [Parám dispos evento/iniciar registro si: /Registrad /Reg perturb] Inicio5-I Estado de ent. de mód:: Desencadenar [Parám dispos evento/iniciar registro si: /Registrad /Reg perturb] Inicio6-I Estado de ent. de mód:: Desencadenar [Parám dispos evento/iniciar registro si: /Registrad...
  • Página 286 Registradores Value Descripción Predet. Tamaño Ruta del menú Cód. error Código de error [Operación Err escr, /Visualización del estado Err borrar, /Registrad Err. de cálculo, /Reg perturb] Arch. no encon., Sobr. autom. desac. MCDTV4 DOK-HB-MCDTV4-2ES...

  • Página 287: Registrador De Fallos

    Registradores Registrador de fallos Reg err Finalidad del registrador de fallos El Registrador de fallos proporciona información comprimida sobre los fallos (p. ej., causas de desconexión). La información comprimida se puede leer también en el panel operativo. Esto podría ser útil para un análisis rápido de los fallos ya en el panel operativo.

  • Página 288: Definiciones

    Registradores Definiciones Tiempo para Tiempo entre la Primera alarma (Act. Prot.) y la decisión de Primera desconexión (Desc. desconexión: Prot.). Duración del fallo: Periodo de tiempo desde el flanco ascendente de la señal de activación general (»A .«) hasta el flanco descendente de la señal de activación general. Tenga en cuenta que la activación general es una conexión OR (disyunción) de todas las señales de activación.

  • Página 289: Behaviour Of The Fault Recorder

    Registradores Behaviour of the Fault Recorder ¿Cómo se activa el registrador de fallos? El Registrador de fallos se activará con el flanco ascendente de la señal de »A .« (activación general). .« (activación general) es una conexión OR de todas las señales de activación. La Tenga en cuenta que »A primera activación activará...
  • Página 290 Registradores ¿Cómo se cierra la ventana emergente? Con la tecla »Aceptar«. ¿Cómo se comprueba rápidamente si un fallo ha llevado a una desconexión? Los fallos que llevan a una desconexión se indican con un icono de rayo (a la derecha) en el menú general del registrador de fallos.

  • Página 291: Contenido De Un Registro De Fallos

    Registradores Contenido de un registro de fallos Un registro de fallos incluye la siguiente información: Fecha/hora Fecha y hora del fallo NúmFallo Número de fallo, que aumentará con cada fallo (alarma general o »A .«) Núm. de fallos de red Este número será...

  • Página 292: Cómo Configurar El Registrador De Fallos

    Registradores Cómo configurar el registrador de fallos El parámetro » Modo-registro« determinará si las desconexiones solo generan un registro de fallos o si las alarmas sin una desconexión consecutiva también deben generarlo. Este parámetro debe establecerse en el menú [Parám dispos\Registradores\Reg fallos].

  • Página 293: Comandos Directos Del Registrador De Fallos

    Registradores Comandos directos del registrador de fallos Parameter Descripción Rango de Predet. Ruta del menú ajuste Res tod reg Poner a cero todos los registros inactivo, inactivo [Operación activo /Rest] Parámetros de protección global del registrador de fallos Parameter Descripción Rango de Predet.

  • Página 294: Registrador De Eventos

    Registradores Registrador de eventos Reg. eve. El registrador de eventos puede registrar hasta 300 eventos y los últimos 50 eventos (mínimos) guardados se registran a prueba de errores. En todos los eventos se ofrece la siguiente información: Los eventos se registran del siguiente modo: Fecha de N.º...
  • Página 295 Registradores Lectura del registrador de eventos Acceda al " menú principal". Acceda al submenú »Operación/Registradores/Reg eventos« . Seleccione un evento. Comandos directos del registrador de eventos Parameter Descripción Rango de Predet. Ruta del menú ajuste Res tod reg Poner a cero todos los registros inactivo, inactivo [Operación...

  • Página 296: Registrador De Tendencias

    Registradores Registrador de tendencias Elementos disponibles: Reg tend Configuración del registrador de tendencias El Registrador de tendencias tiene que configurarse dentro del menú [Parám dispos/Registradores/Registrador de tendencias]. El usuario tiene que configurar el intervalo de tiempo. Esto define la distancia entre dos puntos de medición. El usuario puede seleccionar hasta diez valores para que se registren.
  • Página 297 Registradores . . . MCDTV4 DOK-HB-MCDTV4-2ES...

  • Página 298: Parámetros De Protección Global Del Registrador De Tendencias

    Registradores Parámetros de protección global del registrador de tendencias Parameter Descripción Rango de Predet. Ruta del menú ajuste Resolución Resolución (frecuencia de registro) 60 min, 15 min [Parám dispos 30 min, /Registrad 15 min, /Reg tend] 10 min, 5 min Tend1 Valor Observado1 1..n,...

  • Página 299: Señales Del Registrador De Tendencias(Estados De Salida)

    Registradores Parameter Descripción Rango de Predet. Ruta del menú ajuste Tend9 Valor Observado9 1..n, [Parám dispos ListaRegTend /Registrad /Reg tend] Tend10 Valor Observado10 1..n, [Parám dispos ListaRegTend /Registrad /Reg tend] Señales del registrador de tendencias(estados de salida) Signal Descripción Rest. man. Puesta a cero manual Comandos directos del registrador de tendencias Parameter...
  • Página 300 Registradores Name Descripción VT.VL12 Valor medido: Voltaje fase a fase (fundamental) VT.VL23 Valor medido: Voltaje fase a fase (fundamental) VT.VL31 Valor medido: Voltaje fase a fase (fundamental) VT.VL1 RMS Valor medido: Voltaje fase a neutro (RMS) VT.VL2 RMS Valor medido: Voltaje fase a neutro (RMS) VT.VL3 RMS Valor medido: Voltaje fase a neutro (RMS) VT.VG med RMS...
  • Página 301 Registradores Name Descripción TC W1.IG calc RMS Valor medido (calculado): IG (RMS) TC W1.I0 Valor medido (calculado): Corriente cero (fundamental) TC W1.I1 Valor medido (calculado): Corriente de secuencia de fase positiva (fundamental) TC W1.I2 Valor medido (calculado): Corriente de carga desequilibrada (fundamental) TC W1.%(I2/I1) Valor medido (calculado): I2/I1, la secuencia de fase se tiene en cuenta automáticamente.
  • Página 302 Registradores Name Descripción URTD.W2 L1 Valor medido: Temperatura de Bobinado URTD.W2 L1 máx Valor medido: Temperatura de Bobinado Valor Máximo URTD.W2 L2 Valor medido: Temperatura de Bobinado URTD.W2 L2 máx Valor medido: Temperatura de Bobinado Valor Máximo URTD.W2 L2 Valor medido: Temperatura de Bobinado URTD.W2 L2 máx Valor medido: Temperatura de Bobinado Valor Máximo URTD.Amb1...
  • Página 303 Registradores Name Descripción PQSCr.Wp+ Potencia Activa Positiva es la energía activa consumida PQSCr.Wp- Potencia Activa Positiva (Energía Alimentada) PQSCr.Wq+ Potencia Reactiva Positiva es la energía reactiva consumida PQSCr.Wq- Potencia Reactiva Positiva (Energía Alimentada) En Analóg[1].Valor Valor medido de la entrada en porcentaje En Analóg[2].Valor Valor medido de la entrada en porcentaje En Analóg[3].Valor...

  • Página 304: Protocolos De Comunicación

    Protocolos de comunicación Protocolos de comunicación Interfaz SCADA Scada Parámetros de planificación del dispositivo de la interfaz en serie Scada Parameter Descripción Opciones Predet. Ruta del menú Protoc. Seleccione el protocolo SCADA a no usar, no usar [Planif. de disp.] utilizar.
  • Página 305 Protocolos de comunicación Parameter Descripción Rango de Predet. Ruta del menú ajuste Intervalo de El intervalo de continuidad representa la 1 - 60s [Parám dispos continuidad duración entre dos retransmisiones de /TCP/IP continuidad sucesivas cuando no se recibe la confirmación de la transmisión de /Ajustes continuidad anterior.

  • Página 306: Configuración Del Protocolo Modbus

    Protocolos de comunicación Modbus ® Modbus Configuración del protocolo Modbus ® El protocolo controlado por tiempo Modbus se basa en el principio de funcionamiento maestro-esclavo. Esto ® significa que el sistema de protección y el control de la subestación envían una consulta o instrucción a un dispositivo determinado (dirección esclava), que se responderá...

  • Página 307: Modbus Rtu

    Protocolos de comunicación Modbus RTU Parte 1: Configuración de los dispositivos Acceda a "Parámetros de dispositivos/Modbus" y ajuste los siguientes parámetros de comunicación: Dirección de esclavo, para permitir eliminar la identificación del dispositivo. Velocidad en baudios Además, debe seleccionar los parámetros relativos a la interfaz RS485 allí indicados, como por ejemplo: Número de bits de datos Uno de las siguientes variantes compatibles de comunicación: Número de bits de datos, par, impar, paridad o no paridad, número de bits de parada.

  • Página 308: Modbus Tcp

    Protocolos de comunicación Modbus TCP Establecer una conexión a través de TCP/IP con el dispositivo solo es posible si el dispositivo está equipado con la interfaz Ethernet (RJ45). Póngase en contacto con el administrador de TI para establecer la conexión de red.

  • Página 309: Comandos Directos De Modbus

    Protocolos de comunicación Comandos directos de Modbus ® Parameter Descripción Rango de Predet. Ruta del menú ajuste Res Diagn Cr Se pondrán a cero todos los Contadores de inactivo, inactivo [Operación Diagnóstico de Modbus. activo /Rest] Parámetros de protección global de Modbus ®...
  • Página 310 Protocolos de comunicación Parameter Descripción Rango de Predet. Ruta del menú ajuste Config física Dígito 1: Número de bits. Dígito 2: 8E1, [Parám dispos E=paridad par, O=paridad impar, N=sin 8O1, /Modbus paridad. Dígito 3: Número de bits de parada Más información sobre la paridad: Es posible 8N1, /Comunicación que el último bit de datos vaya seguido de...
  • Página 311 Protocolos de comunicación Parameter Descripción Rango de Predet. Ruta del menú ajuste Posic reposo Posición reposo óptico Luz ap., Luz enc. [Parám dispos óptico Luz enc. /Modbus /Comunicación /Ajustes generales] Entrada bin Entrada digital virtual. Esto corresponde a 1..n, Lista [Parám dispos config1 una salida binaria virtual del dispositivo de...
  • Página 312 Protocolos de comunicación Parameter Descripción Rango de Predet. Ruta del menú ajuste Entrada bin Entrada binaria configurable bloqueada inactivo, inactivo [Parám dispos config activo /Modbus bloqueada4 /Registros config /Estados] Entrada bin Entrada digital virtual. Esto corresponde a 1..n, Lista [Parám dispos config5 una salida binaria virtual del dispositivo de Asignac.
  • Página 313 Protocolos de comunicación Parameter Descripción Rango de Predet. Ruta del menú ajuste Entrada bin Entrada binaria configurable bloqueada inactivo, inactivo [Parám dispos config activo /Modbus bloqueada8 /Registros config /Estados] Entrada bin Entrada digital virtual. Esto corresponde a 1..n, Lista [Parám dispos config9 una salida binaria virtual del dispositivo de Asignac.
  • Página 314 Protocolos de comunicación Parameter Descripción Rango de Predet. Ruta del menú ajuste Entrada bin Entrada binaria configurable bloqueada inactivo, inactivo [Parám dispos config activo /Modbus bloqueada12 /Registros config /Estados] Entrada bin Entrada digital virtual. Esto corresponde a 1..n, Lista [Parám dispos config13 una salida binaria virtual del dispositivo de Asignac.
  • Página 315 Protocolos de comunicación Parameter Descripción Rango de Predet. Ruta del menú ajuste Entrada bin Entrada binaria configurable bloqueada inactivo, inactivo [Parám dispos config activo /Modbus bloqueada16 /Registros config /Estados] Entrada bin Entrada digital virtual. Esto corresponde a 1..n, Lista [Parám dispos config17 una salida binaria virtual del dispositivo de Asignac.
  • Página 316 Protocolos de comunicación Parameter Descripción Rango de Predet. Ruta del menú ajuste Entrada bin Entrada binaria configurable bloqueada inactivo, inactivo [Parám dispos config activo /Modbus bloqueada20 /Registros config /Estados] Entrada bin Entrada digital virtual. Esto corresponde a 1..n, Lista [Parám dispos config21 una salida binaria virtual del dispositivo de Asignac.
  • Página 317 Protocolos de comunicación Parameter Descripción Rango de Predet. Ruta del menú ajuste Entrada bin Entrada binaria configurable bloqueada inactivo, inactivo [Parám dispos config activo /Modbus bloqueada24 /Registros config /Estados] Entrada bin Entrada digital virtual. Esto corresponde a 1..n, Lista [Parám dispos config25 una salida binaria virtual del dispositivo de Asignac.
  • Página 318 Protocolos de comunicación Parameter Descripción Rango de Predet. Ruta del menú ajuste Entrada bin Entrada binaria configurable bloqueada inactivo, inactivo [Parám dispos config activo /Modbus bloqueada28 /Registros config /Estados] Entrada bin Entrada digital virtual. Esto corresponde a 1..n, Lista [Parám dispos config29 una salida binaria virtual del dispositivo de Asignac.
  • Página 319 Protocolos de comunicación Parameter Descripción Rango de Predet. Ruta del menú ajuste Entrada bin Entrada binaria configurable bloqueada inactivo, inactivo [Parám dispos config activo /Modbus bloqueada32 /Registros config /Estados] Medid Valores medidos mapeados. Pueden 1..n, [Parám dispos mapeados 1 utilizarse para proporcionar valores medidos ListaRegTend /Modbus al Modbus maestro.
  • Página 320 Protocolos de comunicación Parameter Descripción Rango de Predet. Ruta del menú ajuste Medid Valores medidos mapeados. Pueden 1..n, [Parám dispos mapeados 7 utilizarse para proporcionar valores medidos ListaRegTend /Modbus al Modbus maestro. /Registros config /Valores medidos] Medid Valores medidos mapeados. Pueden 1..n, [Parám dispos mapeados 8...

  • Página 321: Estado De Entradas De Módulo Del Protocolo Modbus

    Protocolos de comunicación Parameter Descripción Rango de Predet. Ruta del menú ajuste Medid Valores medidos mapeados. Pueden 1..n, [Parám dispos mapeados 14 utilizarse para proporcionar valores medidos ListaRegTend /Modbus al Modbus maestro. /Registros config /Valores medidos] Medid Valores medidos mapeados. Pueden 1..n, [Parám dispos mapeados 15...
  • Página 322 Protocolos de comunicación Name Descripción Asignación a través de Entrada bin Estado de ent. de mód: Entrada bin config [Parám dispos config5-I /Modbus /Registros config /Estados] Entrada bin Estado de ent. de mód: Entrada bin config [Parám dispos config6-I /Modbus /Registros config /Estados] Entrada bin...
  • Página 323 Protocolos de comunicación Name Descripción Asignación a través de Entrada bin Estado de ent. de mód: Entrada bin config [Parám dispos config14-I /Modbus /Registros config /Estados] Entrada bin Estado de ent. de mód: Entrada bin config [Parám dispos config15-I /Modbus /Registros config /Estados] Entrada bin...
  • Página 324 Protocolos de comunicación Name Descripción Asignación a través de Entrada bin Estado de ent. de mód: Entrada bin config [Parám dispos config23-I /Modbus /Registros config /Estados] Entrada bin Estado de ent. de mód: Entrada bin config [Parám dispos config24-I /Modbus /Registros config /Estados] Entrada bin...

  • Página 325: Valores Del Protocolo Modbus

    Protocolos de comunicación Name Descripción Asignación a través de Entrada bin Estado de ent. de mód: Entrada bin config [Parám dispos config32-I /Modbus /Registros config /Estados] Valores del protocolo Modbus ® Value Descripción Ruta del menú Medid mapeados 1 Valores medidos mapeados. Pueden utilizarse para [Operación proporcionar valores medidos al Modbus maestro.
  • Página 326 Protocolos de comunicación Value Descripción Ruta del menú Medid mapeados 8 Valores medidos mapeados. Pueden utilizarse para [Operación proporcionar valores medidos al Modbus maestro. /Núm. y DatosRev /Modbus /Ajustes generales] Medid mapeados 9 Valores medidos mapeados. Pueden utilizarse para [Operación proporcionar valores medidos al Modbus maestro.

  • Página 327: Contadores Del Protocolo Modbus

    Parameter Descripción Device Type Tipo de dispositivo: el código del tipo de dispositivo para la relación entre el nombre del dispositivo y su código de Modbus. Woodward: MRI4 - 1000 MRU4 - 1001 MRA4 - 1002 MCA4 - 1003 MRDT4 - 1005...

  • Página 328: Valores De Modbus

    Protocolos de comunicación Signal Descripción Cmd Scada 14 Comando de Scada Cmd Scada 15 Comando de Scada Cmd Scada 16 Comando de Scada Valores de Modbus ® Value Descripción Predet. Tamaño Ruta del menú NºdeSolicTotales Número total de peticiones. Incluye las [Operación peticiones para otros esclavos.
  • Página 329 Protocolos de comunicación Value Descripción Predet. Tamaño Ruta del menú NºdeErrorInterno Número Total de Errores Internos [Operación mientras se interpreta la petición. 9999999999 /Núm. y DatosRev /Modbus /RTU] NºdeSolicTotales Número total de peticiones. Incluye las [Operación peticiones para otros esclavos. 9999999999 /Núm.

  • Página 330: Profibus

    Protocolos de comunicación Profibus Profibus Parte 1: Configuración de los dispositivos Abra "Parámetros dispositivo/Profibus" y ajuste el siguiente parámetro de configuración: Dirección de esclavo, para permitir eliminar la identificación del dispositivo. Además de esto debe facilitarse el Maestro con el archivo GSD. El archivo GSD se puede tomar del CD del producto.

  • Página 331: Comandos Directos De Profibus

    Protocolos de comunicación Comandos directos de Profibus Parameter Descripción Rango de Predet. Ruta del menú ajuste Rest. Comds Se restablecerán todos los Comandos de inactivo, inactivo [Operación Profibus. activo /Rest] Parámetros de protección global de Profibus Parameter Descripción Rango de Predet.
  • Página 332 Protocolos de comunicación Parameter Descripción Rango de Predet. Ruta del menú ajuste Bloq. 4 Define si la Entrada está conectada. inactivo, inactivo [Parám dispos activo /Profibus Solo disp. si: Bloq. = activo /Entrada bin. config. 1-16] Entrada bin. Entrada digital virtual. Esto corresponde a 1..n, Lista [Parám dispos config.
  • Página 333 Protocolos de comunicación Parameter Descripción Rango de Predet. Ruta del menú ajuste Entrada bin. Entrada digital virtual. Esto corresponde a 1..n, Lista [Parám dispos config. 9 una salida binaria virtual del dispositivo de Asignac. /Profibus protección. /Entrada bin. config. 1-16] Bloq.
  • Página 334 Protocolos de comunicación Parameter Descripción Rango de Predet. Ruta del menú ajuste Bloq. 13 Define si la Entrada está conectada. inactivo, inactivo [Parám dispos activo /Profibus Solo disp. si: Bloq. = activo /Entrada bin. config. 1-16] Entrada bin. Entrada digital virtual. Esto corresponde a 1..n, Lista [Parám dispos config.
  • Página 335 Protocolos de comunicación Parameter Descripción Rango de Predet. Ruta del menú ajuste Entrada bin. Entrada digital virtual. Esto corresponde a 1..n, Lista [Parám dispos config. 18 una salida binaria virtual del dispositivo de Asignac. /Profibus protección. /Entrada bin. config. 17-32] Bloq.
  • Página 336 Protocolos de comunicación Parameter Descripción Rango de Predet. Ruta del menú ajuste Bloq. 22 Define si la Entrada está conectada. inactivo, inactivo [Parám dispos activo /Profibus Solo disp. si: Bloq. = activo /Entrada bin. config. 17-32] Entrada bin. Entrada digital virtual. Esto corresponde a 1..n, Lista [Parám dispos config.
  • Página 337 Protocolos de comunicación Parameter Descripción Rango de Predet. Ruta del menú ajuste Entrada bin. Entrada digital virtual. Esto corresponde a 1..n, Lista [Parám dispos config. 27 una salida binaria virtual del dispositivo de Asignac. /Profibus protección. /Entrada bin. config. 17-32] Bloq.

  • Página 338: Entradas De Profibus

    Protocolos de comunicación Parameter Descripción Rango de Predet. Ruta del menú ajuste Bloq. 31 Define si la Entrada está conectada. inactivo, inactivo [Parám dispos activo /Profibus Solo disp. si: Bloq. = activo /Entrada bin. config. 17-32] Entrada bin. Entrada digital virtual. Esto corresponde a 1..n, Lista [Parám dispos config.
  • Página 339 Protocolos de comunicación Name Descripción Asignación a través de Asignación 7-I Estado entrada módulo: Asignación de Scada [Parám dispos /Profibus /Entrada bin. config. 1-16] Asignación 8-I Estado entrada módulo: Asignación de Scada [Parám dispos /Profibus /Entrada bin. config. 1-16] Asignación 9-I Estado entrada módulo: Asignación de Scada [Parám dispos /Profibus...
  • Página 340 Protocolos de comunicación Name Descripción Asignación a través de Asignación 20-I Estado entrada módulo: Asignación de Scada [Parám dispos /Profibus /Entrada bin. config. 17-32] Asignación 21-I Estado entrada módulo: Asignación de Scada [Parám dispos /Profibus /Entrada bin. config. 17-32] Asignación 22-I Estado entrada módulo: Asignación de Scada [Parám dispos /Profibus...

  • Página 341: Señales De Profibus (Estados De Salida)

    Protocolos de comunicación Señales de Profibus (estados de salida) Signal Descripción Dat. OK Los datos del campo Entrada son correctos (Yes=1) Err submodul Señal Asignable, Fallo en Submódulo, Error de Comunicación Conexión activa Conexión activa Cmd Scada 1 Comando de Scada Cmd Scada 2 Comando de Scada Cmd Scada 3...
  • Página 342 Protocolos de comunicación Value Descripción Predet. Tamaño Ruta del menú ssCrcErrors Number of CRC errors that the 1 - 99999999 [Operación subsystem has recognized in received /Núm. y DatosRev trigger frames from host /Profibus] ssResets Number of subsystem resets/restarts 1 - 99999999 [Operación from ss manager /Núm.
  • Página 343 Protocolos de comunicación Value Descripción Predet. Tamaño Ruta del menú Vel baud La última velocidad en baudios 12 Mb/s, [Operación detectada seguirá apareciendo después 6 Mb/s, /Visualización del de un problema de conexión. estado 3 Mb/s, /Profibus 1.5 Mb/s, /Est.] 0.5 Mb/s, 187500 baud, 93750 baud,...

  • Página 344: Iec60870-5-103

    Protocolos de comunicación IEC60870-5-103 IEC 103 Configuración de protocolo IEC60870-5-103 Para usar el protocolo IEC60870-5-103 , es necesario asignarlo a la interfaz X103 en la planificación de dispositivos. El dispositivo se reiniciará tras configurar este parámetro. Además, el protocolo IEC103 debe activarse al ajustar [Parám. de dispositivo/ IEC 103] la »Función« como “activa”. El parámetro X103 sólo está...
  • Página 345 Protocolos de comunicación Sincronización de hora La fecha y hora del relé puede ajustarse con la función de sincronización de hora del protocolo IEC60870-5-103. Si la señal de sincronización de hora se envía con solicitud de confirmación, el dispositivo responderá con una señal de conformación.
  • Página 346 Protocolos de comunicación Parámetros de protección global del IEC60870-5-103 Parameter Descripción Rango de Predet. Ruta del menú ajuste Función Activación o desactivación de la inactivo, inactivo [Parám dispos comunicación IEC103. activo /IEC 103] Id. escl Dirección del dispositivo (Id. esclavo) en el 1 - 247 [Parám dispos sistema de bus.
  • Página 347 Protocolos de comunicación Parameter Descripción Rango de Predet. Ruta del menú ajuste Transfer reg Activa la transmisión de los registros de inactivo, inactivo [Parám dispos perturbaciones perturbaciones. activo /IEC 103] Zona horaria Selección para indicar si las marcas de UTC, [Parám dispos tiempo en los mensajes IEC103 deben Hora local...

  • Página 348: Comandos Directos Del Iec60870-5-103

    Protocolos de comunicación Comandos directos del IEC60870-5-103 Parameter Descripción Rango de Predet. Ruta del menú ajuste Activar Modo Este parámetro de control directo cambia la inactivo, inactivo [Serv de prueba comunicación IEC103 a Modo de prueba (o activo /Modo Prue la restablece a modo normal).

  • Página 349: Descripción

    Protocolos de comunicación Signal Descripción Cmd Scada 8 Comando de Scada Cmd Scada 9 Comando de Scada Cmd Scada 10 Comando de Scada Transmisión Señal: SCADA activo Evento err. perd. Evento de error perdido Activar Modo de prueba Señal: la comunicación IEC103 ha cambiado a Modo de prueba. Bloquear DM activa Señal: se ha activado el bloqueo de la transmisión IEC103 en la dirección de monitor.

  • Página 350: Iec61850

    Protocolos de comunicación IEC61850 IEC61850 Introducción Para entender el funcionamiento de una subestación en un entorno de automatismo IEC61850, es útil comparar los pasos de puesta en servicio con los de una subestación convencional en un entorno Modbus TCP. En una subestación convencional, los IED individuales (dispositivos electrónicos inteligentes) se comunican verticalmente por SCADA con el centro de control de nivel más alto.
  • Página 351 Protocolos de comunicación Pasos para la puesta en servicio de una subestación Pasos para la puesta en servicio de una subestación convencional con un entorno Modbus TCP: con entorno IEC61850: Configuración de parámetros de los IED 1. Configuración de parámetros de los IED •...

  • Página 352: Generación/Exportación De Un Archivo Idc Específico Del Dispositivo

    Protocolos de comunicación Generación/exportación de un archivo IDC específico del dispositivo Consulte el capítulo "IEC61850" del Manual de Smart view. Generación/exportación de un archivo SCD Consulte el capítulo "IEC61850" del Manual de Smart view. Configuración de la subestación. Generación de archivo .SCD (Descripción de configuración de estación) La configuración de la subestación, es decir, la conexión de todos los nodos lógicos de protección, los dispositivos de control y los conmutadores se lleva a cabo con una "Herramienta de configuración de subestación".
  • Página 353 Protocolos de comunicación Importación de un archivo .SCD a un dispositivo Consulte el capítulo "IEC61850" del Manual de Smart view. Salidas virtuales de IEC 61850 Al margen de la información de estado del nodo lógico estandarizado, pueden asignarse hasta 32 bloques libres configurables de información de estado a las 32 salidas virtuales.
  • Página 354 Protocolos de comunicación Comandos directos de IEC 61850 Parameter Descripción Rango de Predet. Ruta del menú ajuste RestEstadistic Restablecimiento de todos los contadores inactivo, inactivo [Operación de diagnóstico de IEC61850 activo /Rest] Parámetros globales de IEC 61850 Parameter Descripción Rango de Predet.
  • Página 355 Protocolos de comunicación Parameter Descripción Rango de Predet. Ruta del menú ajuste SalidaVirtual5 Salida Virtual. Esta señal se puede asignar o 1..n, Lista [Parám dispos visualizar a través del archivo SCD a otros Asignac. /IEC61850] dispositivos de la subestación IEC61850. SalidaVirtual6 Salida Virtual.
  • Página 356 Protocolos de comunicación Parameter Descripción Rango de Predet. Ruta del menú ajuste SalidaVirtual15 Salida Virtual. Esta señal se puede asignar o 1..n, Lista [Parám dispos visualizar a través del archivo SCD a otros Asignac. /IEC61850] dispositivos de la subestación IEC61850. SalidaVirtual16 Salida Virtual.
  • Página 357 Protocolos de comunicación Parameter Descripción Rango de Predet. Ruta del menú ajuste SalidaVirtual25 Salida Virtual. Esta señal se puede asignar o 1..n, Lista [Parám dispos visualizar a través del archivo SCD a otros Asignac. /IEC61850] dispositivos de la subestación IEC61850. SalidaVirtual26 Salida Virtual.
  • Página 358 Protocolos de comunicación Estados de las entradas de IEC 61850 Name Descripción Asignación a través de SalidaVirtual1-I Estado entrada módulo: Estado binario de la Salida [Parám dispos Virtual (GGIO) /IEC61850] SalidaVirtual2-I Estado entrada módulo: Estado binario de la Salida [Parám dispos Virtual (GGIO) /IEC61850] SalidaVirtual3-I...
  • Página 359 Protocolos de comunicación Name Descripción Asignación a través de SalidaVirtual19-I Estado entrada módulo: Estado binario de la Salida [Parám dispos Virtual (GGIO) /IEC61850] SalidaVirtual20-I Estado entrada módulo: Estado binario de la Salida [Parám dispos Virtual (GGIO) /IEC61850] SalidaVirtual21-I Estado entrada módulo: Estado binario de la Salida [Parám dispos Virtual (GGIO) /IEC61850]...
  • Página 360 Protocolos de comunicación Señales del módulo IEC 61850 (estados de salida) Signal Descripción Cliente MMS conectado Al menos un cliente MMS está conectado al dispositivo. Todos los susc. de Goose act. Todos los suscriptores de Goose en el dispositivo están activos. EntraVirtual1 Señal: Entrada Virtual (IEC61850 GGIO Ind) EntraVirtual2...
  • Página 361 Protocolos de comunicación Signal Descripción Calidad de ent GGIO5 Supervisión automática de la entrada GGIO Calidad de ent GGIO6 Supervisión automática de la entrada GGIO Calidad de ent GGIO7 Supervisión automática de la entrada GGIO Calidad de ent GGIO8 Supervisión automática de la entrada GGIO Calidad de ent GGIO9 Supervisión automática de la entrada GGIO Calidad de ent GGIO10...
  • Página 362 Protocolos de comunicación Signal Descripción SPCSO8 Bit de estado que puede definirse con clientes como SCADA (salida de estado controlable con un único punto) SPCSO9 Bit de estado que puede definirse con clientes como SCADA (salida de estado controlable con un único punto) SPCSO10 Bit de estado que puede definirse con clientes como SCADA (salida de estado controlable con un único punto)
  • Página 363 Protocolos de comunicación Signal Descripción SPCSO31 Bit de estado que puede definirse con clientes como SCADA (salida de estado controlable con un único punto) SPCSO32 Bit de estado que puede definirse con clientes como SCADA (salida de estado controlable con un único punto) MCDTV4 DOK-HB-MCDTV4-2ES...
  • Página 364 Protocolos de comunicación Valores del módulo IEC 61850 Value Descripción Predet. Tamaño Ruta del menú NºDeGooseRxTo Número total de mensajes GOOSE [Operación recibidos, incluidos los mensajes para 9999999999 /Núm. y DatosRev otros dispositivos (mensajes suscritos y no suscritos). /IEC61850] NºDeGooseRxSus Número total de mensajes GOOSE [Operación critos...
  • Página 365 Protocolos de comunicación Value Descripción Predet. Tamaño Ruta del menú NºDeDatEscritTo Número total de valores leídos por este [Operación dispositivo, incluidos los incorrectos. 9999999999 /Núm. y DatosRev /IEC61850] NºDeDatEscritCo Número total de valores escritos [Operación rrectos correctamente por este dispositivo. 9999999999 /Núm.
  • Página 366 Protocolos de comunicación Valores de IEC 61850 Value Descripción Predet. Tamaño Ruta del menú EstadoPublicGoo Estado de GOOSE Publisher (activado o Off, [Operación desactivado) /Visualización del estado Error /IEC61850 /Est.] EstadoSuscriptG Estado de GOOSE Subscriber (activado Off, [Operación oose o desactivado) /Visualización del estado Error...

  • Página 367: Dnp3

    Protocolos de comunicación DNP3 DNP3 El protocolo DNP (protocolo para red distribuida) es para el intercambio de datos e información entre SCADA (maestro) e IED (dispositivos electrónicos inteligentes). El protocolo DNP se ha desarrollado en las primeras versiones para la comunicación en serie. Debido al desarrollo constante continuo del protocolo DNP, ahora también proporciona opciones de comunicación TCP y UDP a través de Ethernet.

  • Página 368: Asignación De Puntos

    Protocolos de comunicación Asignación de puntos Tenga en cuenta que las designaciones de entradas y salidas se establecen desde la perspectiva del sistema maestro. Este modo de elegir las designaciones se debe a una definición en el estándar de DNP. Eso significa que, por ejemplo, las entradas binarias que pueden establecerse en los parámetros de dispositivo del protocolo DNP son las entradas binarias del sistema maestro.
  • Página 369 Protocolos de comunicación Procure dejar entradas o salidas sin asignar, ya que disminuirá el rendimiento de la comunicación DNP. Es decir, no deje entradas o salidas sin usar entre entradas o salidas utilizadas (por ejemplo, no use las salidas 1 y 3 cuando la 2 esté...

  • Página 370: Ejemplo De Configuración De Un Relé

    Protocolos de comunicación Ejemplo de configuración de un relé: Las señales de las salidas binarias de DNP no pueden usarse directamente para cambiar de un relé a otro, ya que las salidas binarias DNP son señales de impulsos (según DNP, sin estado estacionario). Los estados estacionarios pueden crearse con funciones lógicas.

  • Página 371: Parámetros De Protección Global De Dnp

    Protocolos de comunicación Parameter Descripción Rango de Predet. Ruta del menú ajuste Id del Maestro IDMaestro define la dirección DNP3 del 0 - 65519 65500 [Parám dispos maestro (SCADA). /DNP3 /Comunicación] Parámetros de protección global de DNP Parameter Descripción Rango de Predet.
  • Página 372 Protocolos de comunicación Parameter Descripción Rango de Predet. Ruta del menú ajuste Confirmar Activa o desactiva la confirmación de capa Nunca, Nunca [Parám dispos EnlDatos de datos (conf.). Siempre, /DNP3 On_Large /Comunicación] Confirmar t- Tiempo de espera de confirmación de la 0.1 - 10.0s [Parám dispos EnlDatos...
  • Página 373 Protocolos de comunicación Parameter Descripción Rango de Predet. Ruta del menú ajuste Informes no Permite recibir informes no solicitados. Esto inactivo, inactivo [Parám dispos solicitados solo está disponible para conexiones DNP3 activo /DNP3 TCP - y para DNP3 RTU en caso de una conexión en paralelo.
  • Página 374 Protocolos de comunicación Parameter Descripción Rango de Predet. Ruta del menú ajuste Tiempo integr Tiempo de integración de la banda muerta. 0 - 300 [Parám dispos banda muerta /DNP3 /Comunicación] EntradaBinaria Entrada digital virtual (DNP). Esto 1..n, Lista [Parám dispos corresponde a una salida binaria virtual del Asignac.
  • Página 375 Protocolos de comunicación Parameter Descripción Rango de Predet. Ruta del menú ajuste EntradaBinaria Entrada digital virtual (DNP). Esto 1..n, Lista [Parám dispos corresponde a una salida binaria virtual del Asignac. /DNP3 dispositivo de protección. /Mapa de puntos /Entradas binarias] EntradaBinaria Entrada digital virtual (DNP).
  • Página 376 Protocolos de comunicación Parameter Descripción Rango de Predet. Ruta del menú ajuste EntradaBinaria Entrada digital virtual (DNP). Esto 1..n, Lista [Parám dispos corresponde a una salida binaria virtual del Asignac. /DNP3 dispositivo de protección. /Mapa de puntos /Entradas binarias] EntradaBinaria Entrada digital virtual (DNP).
  • Página 377 Protocolos de comunicación Parameter Descripción Rango de Predet. Ruta del menú ajuste EntradaBinaria Entrada digital virtual (DNP). Esto 1..n, Lista [Parám dispos corresponde a una salida binaria virtual del Asignac. /DNP3 dispositivo de protección. /Mapa de puntos /Entradas binarias] EntradaBinaria Entrada digital virtual (DNP).
  • Página 378 Protocolos de comunicación Parameter Descripción Rango de Predet. Ruta del menú ajuste EntradaBinaria Entrada digital virtual (DNP). Esto 1..n, Lista [Parám dispos corresponde a una salida binaria virtual del Asignac. /DNP3 dispositivo de protección. /Mapa de puntos /Entradas binarias] EntradaBinaria Entrada digital virtual (DNP).
  • Página 379 Protocolos de comunicación Parameter Descripción Rango de Predet. Ruta del menú ajuste EntradaBinaria Entrada digital virtual (DNP). Esto 1..n, Lista [Parám dispos corresponde a una salida binaria virtual del Asignac. /DNP3 dispositivo de protección. /Mapa de puntos /Entradas binarias] EntradaBinaria Entrada digital virtual (DNP).
  • Página 380 Protocolos de comunicación Parameter Descripción Rango de Predet. Ruta del menú ajuste EntradaBinaria Entrada digital virtual (DNP). Esto 1..n, Lista [Parám dispos corresponde a una salida binaria virtual del Asignac. /DNP3 dispositivo de protección. /Mapa de puntos /Entradas binarias] EntradaBinaria Entrada digital virtual (DNP).
  • Página 381 Protocolos de comunicación Parameter Descripción Rango de Predet. Ruta del menú ajuste EntradaBinaria Entrada digital virtual (DNP). Esto 1..n, Lista [Parám dispos corresponde a una salida binaria virtual del Asignac. /DNP3 dispositivo de protección. /Mapa de puntos /Entradas binarias] EntradaBinaria Entrada digital virtual (DNP).
  • Página 382 Protocolos de comunicación Parameter Descripción Rango de Predet. Ruta del menú ajuste EntradaBinaria Entrada digital virtual (DNP). Esto 1..n, Lista [Parám dispos corresponde a una salida binaria virtual del Asignac. /DNP3 dispositivo de protección. /Mapa de puntos /Entradas binarias] EntradaBinaria Entrada digital virtual (DNP).
  • Página 383 Protocolos de comunicación Parameter Descripción Rango de Predet. Ruta del menú ajuste EntradaBinaria Entrada digital virtual (DNP). Esto 1..n, Lista [Parám dispos corresponde a una salida binaria virtual del Asignac. /DNP3 dispositivo de protección. /Mapa de puntos /Entradas binarias] EntradaBinaria Entrada digital virtual (DNP).
  • Página 384 Protocolos de comunicación Parameter Descripción Rango de Predet. Ruta del menú ajuste EntradaBitDobl Entrada digital de bit doble (DNP). Esto 1..n, Lista [Parám dispos corresponde a una salida binaria virtual del Asignac. /DNP3 dispositivo de protección. /Mapa de puntos /Entradas de bit doble] ContadorBinari El contador puede utilizarse para informar...
  • Página 385 Protocolos de comunicación Parameter Descripción Rango de Predet. Ruta del menú ajuste ContadorBinari El contador puede utilizarse para informar 1..n, Lista [Parám dispos de los valores del contador al maestro de Asignac. /DNP3 DNP. /Mapa de puntos ContadorBinari ContadorBinari El contador puede utilizarse para informar 1..n, Lista [Parám dispos de los valores del contador al maestro de...
  • Página 386 Protocolos de comunicación Parameter Descripción Rango de Predet. Ruta del menú ajuste Valor analógico El valor analógico se puede utilizar para 1..n, [Parám dispos comunicar valores al maestro (DNP). ListaRegTend /DNP3 /Mapa de puntos /Entr analógica] Factor de El factor de escala se utiliza para convertir 0.001, [Parám dispos escala 1...
  • Página 387 Protocolos de comunicación Parameter Descripción Rango de Predet. Ruta del menú ajuste Valor analógico El valor analógico se puede utilizar para 1..n, [Parám dispos comunicar valores al maestro (DNP). ListaRegTend /DNP3 /Mapa de puntos /Entr analógica] Factor de El factor de escala se utiliza para convertir 0.001, [Parám dispos escala 3...
  • Página 388 Protocolos de comunicación Parameter Descripción Rango de Predet. Ruta del menú ajuste Valor analógico El valor analógico se puede utilizar para 1..n, [Parám dispos comunicar valores al maestro (DNP). ListaRegTend /DNP3 /Mapa de puntos /Entr analógica] Factor de El factor de escala se utiliza para convertir 0.001, [Parám dispos escala 5...
  • Página 389 Protocolos de comunicación Parameter Descripción Rango de Predet. Ruta del menú ajuste Valor analógico El valor analógico se puede utilizar para 1..n, [Parám dispos comunicar valores al maestro (DNP). ListaRegTend /DNP3 /Mapa de puntos /Entr analógica] Factor de El factor de escala se utiliza para convertir 0.001, [Parám dispos escala 7...
  • Página 390 Protocolos de comunicación Parameter Descripción Rango de Predet. Ruta del menú ajuste Valor analógico El valor analógico se puede utilizar para 1..n, [Parám dispos comunicar valores al maestro (DNP). ListaRegTend /DNP3 /Mapa de puntos /Entr analógica] Factor de El factor de escala se utiliza para convertir 0.001, [Parám dispos escala 9...
  • Página 391 Protocolos de comunicación Parameter Descripción Rango de Predet. Ruta del menú ajuste Valor analógico El valor analógico se puede utilizar para 1..n, [Parám dispos comunicar valores al maestro (DNP). ListaRegTend /DNP3 /Mapa de puntos /Entr analógica] Factor de El factor de escala se utiliza para convertir 0.001, [Parám dispos escala 11...
  • Página 392 Protocolos de comunicación Parameter Descripción Rango de Predet. Ruta del menú ajuste Valor analógico El valor analógico se puede utilizar para 1..n, [Parám dispos comunicar valores al maestro (DNP). ListaRegTend /DNP3 /Mapa de puntos /Entr analógica] Factor de El factor de escala se utiliza para convertir 0.001, [Parám dispos escala 13...
  • Página 393 Protocolos de comunicación Parameter Descripción Rango de Predet. Ruta del menú ajuste Valor analógico El valor analógico se puede utilizar para 1..n, [Parám dispos comunicar valores al maestro (DNP). ListaRegTend /DNP3 /Mapa de puntos /Entr analógica] Factor de El factor de escala se utiliza para convertir 0.001, [Parám dispos escala 15...
  • Página 394 Protocolos de comunicación Parameter Descripción Rango de Predet. Ruta del menú ajuste Valor analógico El valor analógico se puede utilizar para 1..n, [Parám dispos comunicar valores al maestro (DNP). ListaRegTend /DNP3 /Mapa de puntos /Entr analógica] Factor de El factor de escala se utiliza para convertir 0.001, [Parám dispos escala 17...
  • Página 395 Protocolos de comunicación Parameter Descripción Rango de Predet. Ruta del menú ajuste Valor analógico El valor analógico se puede utilizar para 1..n, [Parám dispos comunicar valores al maestro (DNP). ListaRegTend /DNP3 /Mapa de puntos /Entr analógica] Factor de El factor de escala se utiliza para convertir 0.001, [Parám dispos escala 19...
  • Página 396 Protocolos de comunicación Parameter Descripción Rango de Predet. Ruta del menú ajuste Valor analógico El valor analógico se puede utilizar para 1..n, [Parám dispos comunicar valores al maestro (DNP). ListaRegTend /DNP3 /Mapa de puntos /Entr analógica] Factor de El factor de escala se utiliza para convertir 0.001, [Parám dispos escala 21...
  • Página 397 Protocolos de comunicación Parameter Descripción Rango de Predet. Ruta del menú ajuste Valor analógico El valor analógico se puede utilizar para 1..n, [Parám dispos comunicar valores al maestro (DNP). ListaRegTend /DNP3 /Mapa de puntos /Entr analógica] Factor de El factor de escala se utiliza para convertir 0.001, [Parám dispos escala 23...
  • Página 398 Protocolos de comunicación Parameter Descripción Rango de Predet. Ruta del menú ajuste Valor analógico El valor analógico se puede utilizar para 1..n, [Parám dispos comunicar valores al maestro (DNP). ListaRegTend /DNP3 /Mapa de puntos /Entr analógica] Factor de El factor de escala se utiliza para convertir 0.001, [Parám dispos escala 25...
  • Página 399 Protocolos de comunicación Parameter Descripción Rango de Predet. Ruta del menú ajuste Valor analógico El valor analógico se puede utilizar para 1..n, [Parám dispos comunicar valores al maestro (DNP). ListaRegTend /DNP3 /Mapa de puntos /Entr analógica] Factor de El factor de escala se utiliza para convertir 0.001, [Parám dispos escala 27...
  • Página 400 Protocolos de comunicación Parameter Descripción Rango de Predet. Ruta del menú ajuste Valor analógico El valor analógico se puede utilizar para 1..n, [Parám dispos comunicar valores al maestro (DNP). ListaRegTend /DNP3 /Mapa de puntos /Entr analógica] Factor de El factor de escala se utiliza para convertir 0.001, [Parám dispos escala 29...

  • Página 401: Entradas De Dnp

    Protocolos de comunicación Parameter Descripción Rango de Predet. Ruta del menú ajuste Valor analógico El valor analógico se puede utilizar para 1..n, [Parám dispos comunicar valores al maestro (DNP). ListaRegTend /DNP3 /Mapa de puntos /Entr analógica] Factor de El factor de escala se utiliza para convertir 0.001, [Parám dispos escala 31...
  • Página 402 Protocolos de comunicación Name Descripción Asignación a través de EntradaBinaria3-I Entrada digital virtual (DNP). Esto corresponde a [Parám dispos una salida binaria virtual del dispositivo de /DNP3 protección. /Mapa de puntos /Entradas binarias] EntradaBinaria4-I Entrada digital virtual (DNP). Esto corresponde a [Parám dispos una salida binaria virtual del dispositivo de /DNP3...
  • Página 403 Protocolos de comunicación Name Descripción Asignación a través de EntradaBinaria12 Entrada digital virtual (DNP). Esto corresponde a [Parám dispos una salida binaria virtual del dispositivo de /DNP3 protección. /Mapa de puntos /Entradas binarias] EntradaBinaria13 Entrada digital virtual (DNP). Esto corresponde a [Parám dispos una salida binaria virtual del dispositivo de /DNP3...
  • Página 404 Protocolos de comunicación Name Descripción Asignación a través de EntradaBinaria21 Entrada digital virtual (DNP). Esto corresponde a [Parám dispos una salida binaria virtual del dispositivo de /DNP3 protección. /Mapa de puntos /Entradas binarias] EntradaBinaria22 Entrada digital virtual (DNP). Esto corresponde a [Parám dispos una salida binaria virtual del dispositivo de /DNP3...
  • Página 405 Protocolos de comunicación Name Descripción Asignación a través de EntradaBinaria30 Entrada digital virtual (DNP). Esto corresponde a [Parám dispos una salida binaria virtual del dispositivo de /DNP3 protección. /Mapa de puntos /Entradas binarias] EntradaBinaria31 Entrada digital virtual (DNP). Esto corresponde a [Parám dispos una salida binaria virtual del dispositivo de /DNP3...
  • Página 406 Protocolos de comunicación Name Descripción Asignación a través de EntradaBinaria39 Entrada digital virtual (DNP). Esto corresponde a [Parám dispos una salida binaria virtual del dispositivo de /DNP3 protección. /Mapa de puntos /Entradas binarias] EntradaBinaria40 Entrada digital virtual (DNP). Esto corresponde a [Parám dispos una salida binaria virtual del dispositivo de /DNP3...
  • Página 407 Protocolos de comunicación Name Descripción Asignación a través de EntradaBinaria48 Entrada digital virtual (DNP). Esto corresponde a [Parám dispos una salida binaria virtual del dispositivo de /DNP3 protección. /Mapa de puntos /Entradas binarias] EntradaBinaria49 Entrada digital virtual (DNP). Esto corresponde a [Parám dispos una salida binaria virtual del dispositivo de /DNP3...
  • Página 408 Protocolos de comunicación Name Descripción Asignación a través de EntradaBinaria57 Entrada digital virtual (DNP). Esto corresponde a [Parám dispos una salida binaria virtual del dispositivo de /DNP3 protección. /Mapa de puntos /Entradas binarias] EntradaBinaria58 Entrada digital virtual (DNP). Esto corresponde a [Parám dispos una salida binaria virtual del dispositivo de /DNP3...

  • Página 409: Opciones De Dnp

    Protocolos de comunicación Name Descripción Asignación a través de EntradaBitDoble Entrada digital de bit doble (DNP). Esto corresponde [Parám dispos a una salida binaria virtual del dispositivo de /DNP3 protección. /Mapa de puntos /Entradas de bit doble] EntradaBitDoble Entrada digital de bit doble (DNP). Esto corresponde [Parám dispos a una salida binaria virtual del dispositivo de /DNP3...

  • Página 410: Conmutadores Seleccionables De Dnp

    Protocolos de comunicación Name Descripción LVRT[1].Nº tot.cont de Número total del contador de huecos de tensión que han causado una desconexión. Vdips par.desc. LVRT[2].NumOf Vdips en Número de huecos de tensión durante t-LVRT t-LVRT LVRT[2].Nº tot cont de Número total del contador de huecos de tensión. Vdips LVRT[2].Nº...

  • Página 411: Señales De Dnp (Estados De Salida)

    Protocolos de comunicación Señales de DNP (estados de salida) Algunas señales (que sólo están activas durante un período corto) deben confirmarse por separado (por ejemplo, señales de desconexión) por parte del sistema de comunicación. Signal Descripción ocupado Este mensaje se establece si se ha iniciado el protocolo. Se restablecerá si el protocolo se apaga.
  • Página 412 Protocolos de comunicación Signal Descripción SalidaBinaria17 Salida digital virtual (DNP). Esto corresponde a una entrada binaria virtual del dispositivo de protección. SalidaBinaria18 Salida digital virtual (DNP). Esto corresponde a una entrada binaria virtual del dispositivo de protección. SalidaBinaria19 Salida digital virtual (DNP). Esto corresponde a una entrada binaria virtual del dispositivo de protección.

  • Página 413: Valores De Dnp

    Protocolos de comunicación Valores de DNP Value Descripción Predet. Tamaño Ruta del menú NReceived Contador de diagnóstico: Número de [Operación caracteres recibidos 9999999999 /Núm. y DatosRev /DNP3] NSent Contador de diagnóstico: Número de [Operación caracteres enviados 9999999999 /Núm. y DatosRev /DNP3] NBadFramings Contador de diagnóstico: Número de...

  • Página 414: Sincronización De Hora

    Sincronización de hora Sincronización de hora SincTiempo El usuario tiene la posibilidad de sincronizar el dispositivo con un generador de hora central. Esto ofrece las siguientes ventajas: El tiempo no se sale de la hora de referencia. Se mantendrá una desviación de acumulación continua desde el tiempo de referencia.
  • Página 415 Sincronización de hora Protocolo usado Interfaz-Hardware Aplicación recomendada Sin sincronización de ― No recomendado tiempo IRIG-B Terminal IRIG -B Recomendado, si la interfaz está disponible SNTP RJ45 (Ethernet) Alternativa recomendada para IRIG-B, especialmente cuando se utiliza IEC 61850 o Modbus TCP Modbus RTU RS485, D-SUB o fibra Recomendado cuando se utiliza el protocolo de comunicación...

  • Página 416: Precisión De La Sincronización De Hora

    Sincronización de hora Precisión de la sincronización de hora La precisión de la hora del sistema del dispositivo sincronizado depende de varios factores: precisión del generador de hora conectado protocolo de sincronización utilizado cuando se utiliza Modbus TCP, SNTP o DNP3 TCP/UDP: Tiempos de transmisión de paquetes de datos y carga de red Tenga en cuenta la precisión del generador de hora utilizado.

  • Página 417: Selección De Zona Horaria Y El Protocolo De Sincronización

    Sincronización de hora Selección de zona horaria y el protocolo de sincronización El relé de protección controla tanto la hora UTC como la hora local. Esto significa que el dispositivo se puede sincronizar con la hora UTC mientras se utiliza la hora local para la visualización de usuario. Sincronización de hora con la hora UTC (recomendado): La sincronización de hora generalmente se realiza utilizando la hora UTC.

  • Página 418: Parámetros De Protección Global De La Sincronización De Hora

    Sincronización de hora Parámetros de protección global de la sincronización de hora Parameter Descripción Rango de Predet. Ruta del menú ajuste Offset DST Diferencia respecto del invierno -180 - 180mín 60mín [Parám dispos /Tiem /Zona hor] DST manual Ajuste manual del horario de verano inactivo, activo [Parám dispos...
  • Página 419 Sincronización de hora Parameter Descripción Rango de Predet. Ruta del menú ajuste Verano h Hora de cambio de hora de verano 0 - 23h [Parám dispos /Tiem Solo disponible si: DST manual = inactivo /Zona hor] Verano min Minuto de cambio de hora de verano 0 - 59mín 0mín [Parám dispos...
  • Página 420 Sincronización de hora Parameter Descripción Rango de Predet. Ruta del menú ajuste Invierno min Minuto de cambio de hora de invierno 0 - 59mín 0mín [Parám dispos /Tiem Solo disponible si: DST manual = inactivo /Zona hor] MCDTV4 DOK-HB-MCDTV4-2ES...
  • Página 421 Sincronización de hora Parameter Descripción Rango de Predet. Ruta del menú ajuste Zonas hor. Zonas Horarias UTC+14 UTC+0 [Parám dispos Kiritimati, London /Tiem UTC+13 /Zona hor] Rawaki, UTC+12.75 Chatham Island, UTC+12 Wellington, UTC+11.5 Kingston, UTC+11 Port Vila, UTC+10.5 Lord Howe Island, UTC+10 Sydney, UTC+9.5...

  • Página 422: Señales (Estados De Salida) De La Sincronización De Hora

    Sincronización de hora Parameter Descripción Rango de Predet. Ruta del menú ajuste SincTiempo Sincronización tiempo [Parám dispos IRIG-B, /Tiem SNTP, /SincTiempo Modbus, /SincTiempo] IEC60870-5- 103, DNP3 Señales (estados de salida) de la sincronización de hora Signal Descripción sincronizado El reloj está sincronizado. MCDTV4 DOK-HB-MCDTV4-2ES...

  • Página 423: Sntp

    Sincronización de hora SNTP SNTP Precondición importante: El relé de protección tiene que tener acceso a un servidor SNTP a través de la red conectada. Este servidor preferentemente debe estar instalado localmente. Principio – Uso general SNTP es un protocolo estándar para la sincronización de la hora a través de la red. Para ello, en la red tiene que estar disponible al menos un servidor SNTP.

  • Página 424: Utilización De Dos Servidores Sntp

    Sincronización de hora Precisión La precisión del servidor SNTP utilizado y la excelencia de su reloj de referencia influye en la precisión del reloj del relé de protección. Para obtener información adicional sobre la precisión, consulte el capítulo “Especificaciones”. Con la información de hora transmitida, el servidor SNTP también envía información sobre su precisión: Estrato: El estrato indica el número de servidores NTP interactivos a los que se conecta el servidor SNTP para un reloj atómico o de radio control.

  • Página 425: Análisis De Errores

    Sincronización de hora Análisis de errores Si no hay ninguna señal SNTP durante más de 120 seg., el estado de SNTP cambia de “activo” a “inactivo” y se creará una entrada en el Registrador de eventos. La funcionalidad SNTP se puede comprobar en el menú [Operación/Pantalla de estado/Sincr. hora/Sntp]: Si el estado SNTP no indica “activo”, proceda como se indica a continuación: Compruebe si el cableado está...

  • Página 426: Parámetros De Planificación De Dispositivo De Sntp

    Sincronización de hora Parámetros de planificación de dispositivo de SNTP Parameter Descripción Opciones Predet. Ruta del menú Modo Modo no usar, no usar [Planif. de disp.] Comandos directos de SNTP Parameter Descripción Rango de Predet. Ruta del menú ajuste Rein contador Reinicializar todos los contadores.

  • Página 427: Señales De Sntp

    Sincronización de hora Parameter Descripción Rango de Predet. Ruta del menú ajuste Servidor2 Servidor 2 inactivo, inactivo [Parám dispos activo /Tiem /SincTiempo /SNTP] Byte IP1 IP1.IP2.IP3.IP4 0 - 255 [Parám dispos /Tiem /SincTiempo /SNTP] Byte IP2 IP1.IP2.IP3.IP4 0 - 255 [Parám dispos /Tiem /SincTiempo...
  • Página 428 Sincronización de hora Value Descripción Predet. Tamaño Ruta del menú NºdeSincPequeñ Contador de servicio: Número total de [Operación correcciones de tiempo muy pequeñas. 9999999999 /Núm. y DatosRev /SincTiempo /SNTP] NºdeSincNorm Contador de servicio: Número total de [Operación correcciones de tiempo normales 9999999999 /Núm.

  • Página 429: Valores De Sntp

    Sincronización de hora Valores de SNTP Value Descripción Predet. Tamaño Ruta del menú Servidor usado Qué servidor se usa para la Servidor1, [Operación sincronización de SNTP. Servidor2, /Visualización del estado /SincTiempo /SNTP] PrecServidor1 Precisión de servidor 1 [Operación 1000.00000 /Visualización del estado /SincTiempo /SNTP]...

  • Página 430: Irig-B00X

    Sincronización de hora IRIG-B00X IRIG-B Requisito: Es necesario un generador de códigos de tiempo IRIG-B00X. El modelo IRIG-B004 o superior admite/transmite la “información anual”. Si usa el código de tiempo IRIG que no es compatible con la “información anual” (IRIG-B000, IRIG-B001, IRIG-B002, IRIG-B003), debe ajustar el "año" manualmente en el dispositivo.

  • Página 431: Puesta En Servicio De Irig-B

    Sincronización de hora Puesta en servicio de IRIG-B Active la sincronización de IRIG-B en el menú [Para Dispositivo/Hora/SincHora]: Seleccione " IRIG-B" en el menú de sincronización de hora. Ajuste la sincronización de hora en el menú de IRIG-B a " Activo" . Seleccione el tipo de IRIG-B (elija de B000 a B007).

  • Página 432: Parámetros De Planificación De Irig-B00X

    Sincronización de hora Parámetros de planificación de IRIG-B00X Parameter Descripción Opciones Predet. Ruta del menú Modo Modo no usar, no usar [Planif. de disp.] Comandos directos de IRIG-B00X Parameter Descripción Rango de Predet. Ruta del menú ajuste Rei IRIG-B Cr Puesta a cero de los Contadores de inactivo, inactivo...
  • Página 433 Sincronización de hora Signal Descripción Señal control1 Señal: señal de Control IRIG-B. El generador IRIG-B externo puede establecer estas señales. Se pueden utilizar en procedimientos de control adicionales dentro del dispositivo (p. ej., funciones lógicas). Señal control2 Señal: señal de Control IRIG-B. El generador IRIG-B externo puede establecer estas señales.

  • Página 434: Valores De Irig-B00X

    Sincronización de hora Signal Descripción Señal control18 Señal: señal de Control IRIG-B. El generador IRIG-B externo puede establecer estas señales. Se pueden utilizar en procedimientos de control adicionales dentro del dispositivo (p. ej., funciones lógicas). Valores de IRIG-B00X Value Descripción Predet.

  • Página 435: Parámetros

    Parámetros Parámetros Es posible realizar el ajuste y la planificación de los parámetros: directamente en el dispositivo o mediante el software Smart view . Definiciones de parámetros Parámetros de dispositivo Los parámetros de dispositivo son parte de la estructura de parámetros. Mediante ellos puede (según el tipo de dispositivo): Definir los niveles de corte, •...

  • Página 436: Parámetros De Planificación Del Dispositivo

    Parámetros Parámetros de planificación del dispositivo Los parámetros de planificación del dispositivo son parte de la estructura de parámetros. Mejora de uso (claridad): Todos los módulos de protección que actualmente no se necesitan se pueden • desproteger (cambiar a invisible) mediante la planificación del dispositivo. En el menú de planificación del •...
  • Página 437 Parámetros Conjuntos de parámetros adaptativos MCDTV4 DOK-HB-MCDTV4-2ES...
  • Página 438 Parámetros Los conjuntos de parámetros adaptativos son parte de la estructura de parámetros. Mediante los conjuntos de parámetros adaptativos puede modificar temporalmente parámetros de forma individual dentro de los grupos de ajustes de parámetros. Los parámetros adaptativos se retiran automáticamente, si se ha retirado la señal reconocida que los ha activado.
  • Página 439 Parámetros Si no se utiliza la función de parámetro adaptativo , la lógica de control de ajuste adaptativo no se seleccionará (asignará). Los elementos de protección funcionan en este caso solo como una protección normal utilizando los ajustes "predeterminados”. Si se asigna una de las lógicas de control de ajuste adaptativo a una función lógica, el elemento de protección se "conmutará”...
  • Página 440 Parámetros La captura anterior muestra las configuraciones de ajuste adaptativo tras las aplicaciones basadas solo en un elemento de protección de sobrecarga simple: Ajuste estándar: ajustes predeterminados Ajuste adaptativo 1: Aplicación SOTF (cierren sobre falta) Ajuste adaptativo 2: Aplicación CLPU (Selección de carga en frío) Ajuste adaptativo 3: protección de sobrecarga de tiempo con control de tensión (ANSI 51V) Ajuste adaptativo 4: protección de sobrecarga de tiempo con control Negativo - Fase - Secuencia - Tensión MCDTV4...
  • Página 441 Parámetros Ejemplos de aplicación La señal de salida del módulo Cierre sobre fallo se puede utilizar para activar conjunto de parámetros • adaptativos que sensibiliza la protección de sobrecarga. La señal de salida del módulo Selección de carga en frío se puede utilizar para activar conjunto de •...

  • Página 442: Señales De Activación Del Conjunto De Parámetros Adaptativos

    Parámetros Señales de activación del conjunto de parámetros adaptativos Name Descripción Sin asignación IH2[1].Blo L1 Señal: Bloqueado L1 IH2[1].Blo L2 Señal: Bloqueado L2 IH2[1].Blo L3 Señal: Bloqueado L3 IH2[1].Blo IG med Señal: Bloqueo del módulo de protección de masa (tierra) (corriente de masa medida) IH2[1].Blo IG calc Señal: Bloqueo del módulo de protección de masa (tierra) (corriente de masa...
  • Página 443 Parámetros Name Descripción SOTF.habilitado Señal: Detector de cierre sobre falta activado. Esta señal se puede usar para modificar los Ajustes de Protección contra Sobrecargas. CLPU.habilitado Señal: Carga en Frío activada ExP[1].Alarm Señal: Alarma ExP[2].Alarm Señal: Alarma ExP[3].Alarm Señal: Alarma ExP[4].Alarm Señal: Alarma Pres Ext Repen.Alarm Señal: Alarma...
  • Página 444 Parámetros Name Descripción ED ran. X6.ED 8 Señal: Entrada Digital Modbus.Cmd Scada 1 Comando de Scada Modbus.Cmd Scada 2 Comando de Scada Modbus.Cmd Scada 3 Comando de Scada Modbus.Cmd Scada 4 Comando de Scada Modbus.Cmd Scada 5 Comando de Scada Modbus.Cmd Scada 6 Comando de Scada Modbus.Cmd Scada 7...
  • Página 445 Parámetros Name Descripción IEC61850.EntraVirtual24 Señal: Entrada Virtual (IEC61850 GGIO Ind) IEC61850.EntraVirtual25 Señal: Entrada Virtual (IEC61850 GGIO Ind) IEC61850.EntraVirtual26 Señal: Entrada Virtual (IEC61850 GGIO Ind) IEC61850.EntraVirtual27 Señal: Entrada Virtual (IEC61850 GGIO Ind) IEC61850.EntraVirtual28 Señal: Entrada Virtual (IEC61850 GGIO Ind) IEC61850.EntraVirtual29 Señal: Entrada Virtual (IEC61850 GGIO Ind) IEC61850.EntraVirtual30 Señal: Entrada Virtual (IEC61850 GGIO Ind) IEC61850.EntraVirtual31 Señal: Entrada Virtual (IEC61850 GGIO Ind) IEC61850.EntraVirtual32 Señal: Entrada Virtual (IEC61850 GGIO Ind)
  • Página 446 Parámetros Name Descripción IEC 103.Cmd Scada 5 Comando de Scada IEC 103.Cmd Scada 6 Comando de Scada IEC 103.Cmd Scada 7 Comando de Scada IEC 103.Cmd Scada 8 Comando de Scada IEC 103.Cmd Scada 9 Comando de Scada IEC 103.Cmd Scada 10 Comando de Scada Profibus.Cmd Scada 1 Comando de Scada...
  • Página 447 Parámetros Name Descripción Lógica.LE5.Sal Señal: Salida Conectada (Q) Lógica.LE5.Sal invertid Señal: Salida Conectada Negada (Q NOT) Lógica.LE6.Puer Sal Señal: Salida de la puerta lógica Lógica.LE6.Tempo Sal Señal: Salida de Temporizador Lógica.LE6.Sal Señal: Salida Conectada (Q) Lógica.LE6.Sal invertid Señal: Salida Conectada Negada (Q NOT) Lógica.LE7.Puer Sal Señal: Salida de la puerta lógica Lógica.LE7.Tempo Sal...
  • Página 448 Parámetros Name Descripción Lógica.LE15.Sal Señal: Salida Conectada (Q) Lógica.LE15.Sal invertid Señal: Salida Conectada Negada (Q NOT) Lógica.LE16.Puer Sal Señal: Salida de la puerta lógica Lógica.LE16.Tempo Sal Señal: Salida de Temporizador Lógica.LE16.Sal Señal: Salida Conectada (Q) Lógica.LE16.Sal invertid Señal: Salida Conectada Negada (Q NOT) Lógica.LE17.Puer Sal Señal: Salida de la puerta lógica Lógica.LE17.Tempo Sal...
  • Página 449 Parámetros Name Descripción Lógica.LE25.Sal Señal: Salida Conectada (Q) Lógica.LE25.Sal invertid Señal: Salida Conectada Negada (Q NOT) Lógica.LE26.Puer Sal Señal: Salida de la puerta lógica Lógica.LE26.Tempo Sal Señal: Salida de Temporizador Lógica.LE26.Sal Señal: Salida Conectada (Q) Lógica.LE26.Sal invertid Señal: Salida Conectada Negada (Q NOT) Lógica.LE27.Puer Sal Señal: Salida de la puerta lógica Lógica.LE27.Tempo Sal...
  • Página 450 Parámetros Name Descripción Lógica.LE35.Sal Señal: Salida Conectada (Q) Lógica.LE35.Sal invertid Señal: Salida Conectada Negada (Q NOT) Lógica.LE36.Puer Sal Señal: Salida de la puerta lógica Lógica.LE36.Tempo Sal Señal: Salida de Temporizador Lógica.LE36.Sal Señal: Salida Conectada (Q) Lógica.LE36.Sal invertid Señal: Salida Conectada Negada (Q NOT) Lógica.LE37.Puer Sal Señal: Salida de la puerta lógica Lógica.LE37.Tempo Sal...
  • Página 451 Parámetros Name Descripción Lógica.LE45.Sal Señal: Salida Conectada (Q) Lógica.LE45.Sal invertid Señal: Salida Conectada Negada (Q NOT) Lógica.LE46.Puer Sal Señal: Salida de la puerta lógica Lógica.LE46.Tempo Sal Señal: Salida de Temporizador Lógica.LE46.Sal Señal: Salida Conectada (Q) Lógica.LE46.Sal invertid Señal: Salida Conectada Negada (Q NOT) Lógica.LE47.Puer Sal Señal: Salida de la puerta lógica Lógica.LE47.Tempo Sal...
  • Página 452 Parámetros Name Descripción Lógica.LE55.Sal Señal: Salida Conectada (Q) Lógica.LE55.Sal invertid Señal: Salida Conectada Negada (Q NOT) Lógica.LE56.Puer Sal Señal: Salida de la puerta lógica Lógica.LE56.Tempo Sal Señal: Salida de Temporizador Lógica.LE56.Sal Señal: Salida Conectada (Q) Lógica.LE56.Sal invertid Señal: Salida Conectada Negada (Q NOT) Lógica.LE57.Puer Sal Señal: Salida de la puerta lógica Lógica.LE57.Tempo Sal...
  • Página 453 Parámetros Name Descripción Lógica.LE65.Sal Señal: Salida Conectada (Q) Lógica.LE65.Sal invertid Señal: Salida Conectada Negada (Q NOT) Lógica.LE66.Puer Sal Señal: Salida de la puerta lógica Lógica.LE66.Tempo Sal Señal: Salida de Temporizador Lógica.LE66.Sal Señal: Salida Conectada (Q) Lógica.LE66.Sal invertid Señal: Salida Conectada Negada (Q NOT) Lógica.LE67.Puer Sal Señal: Salida de la puerta lógica Lógica.LE67.Tempo Sal...
  • Página 454 Parámetros Name Descripción Lógica.LE75.Sal Señal: Salida Conectada (Q) Lógica.LE75.Sal invertid Señal: Salida Conectada Negada (Q NOT) Lógica.LE76.Puer Sal Señal: Salida de la puerta lógica Lógica.LE76.Tempo Sal Señal: Salida de Temporizador Lógica.LE76.Sal Señal: Salida Conectada (Q) Lógica.LE76.Sal invertid Señal: Salida Conectada Negada (Q NOT) Lógica.LE77.Puer Sal Señal: Salida de la puerta lógica Lógica.LE77.Tempo Sal...

  • Página 455: Ajuste De Parámetros En La Hmi

    Parámetros Ajuste de parámetros en la HMI Todos los parámetros pertenecen a un área de acceso. La edición y el cambio de un parámetro requiere una autorización de acceso suficiente. El usuario puede obtener las autorizaciones de acceso necesarias desbloqueando las áreas de acceso de antemano de cambios de parámetros o dependientes del contexto.
  • Página 456 Parámetros temporalmente, se ha colocado un símbolo de cambio general de parámetro la esquina izquierda de la De este modo, es posible, desde cualquier parte de la estructura de menús, ver que existen cambios que el dispositivo aún no ha adoptado.

  • Página 457: Opción 2: Autorización De Acceso Dependiente De Contexto

    Parámetros Opción 2: Autorización de acceso dependiente de contexto Desplácese al parámetro que se va a cambiar. Si se selecciona el parámetro, la esquina inferior derecha de la pantalla debe mostrar un símbolo de »Llave«. Este símbolo indica que el dispositivo aún está dentro del nivel »Solo lectura Lv0« , o que el nivel actual no proporciona suficientes derechos de acceso para permitir la edición de este parámetro.
  • Página 458 Parámetros de parámetros pulsando la tecla »Sí« o cancele pulsando »No«. MCDTV4 DOK-HB-MCDTV4-2ES...
  • Página 459 Parámetros Comprobación de verosimilitud: Para impedir ajustes erróneos obvios, el dispositivo controla constantemente todos los cambios de parámetros guardados temporalmente. Si el dispositivo detecta una inverosimilitud, se indica mediante un signo de interrogación delante del parámetro en cuestión. Para facilitar el seguimiento, especialmente en cambios complejos de parámetros, en todos los niveles de menú...

  • Página 460: Ajuste De Grupos

    Parámetros Ajuste de grupos Conmutación del grupo de ajustes Dentro del menú »Parámetros protección/Conmutación grupo P«tiene las siguientes posibilidades: Para activar manualmente uno de los cuatro grupos de ajustes. Para asignar una señal a cada grupo de ajustes que active este grupo. Scada cambia los grupos de ajustes.

  • Página 461: Para Pss Se Pueden Utilizar Señales

    Parámetros Para PSS se pueden utilizar señales Name Descripción Sin asignación CTS[1].Alarm Señal: Alarma Supervisión Circuito Medición Transformador Corriente CTS[2].Alarm Señal: Alarma Supervisión Circuito Medición Transformador Corriente LOP.Alarm Señal: Alarma por Pérdida de Potencial ED ran. X1.ED 1 Señal: Entrada Digital ED ran.
  • Página 462 Parámetros Name Descripción Lógica.LE3.Tempo Sal Señal: Salida de Temporizador Lógica.LE3.Sal Señal: Salida Conectada (Q) Lógica.LE3.Sal invertid Señal: Salida Conectada Negada (Q NOT) Lógica.LE4.Puer Sal Señal: Salida de la puerta lógica Lógica.LE4.Tempo Sal Señal: Salida de Temporizador Lógica.LE4.Sal Señal: Salida Conectada (Q) Lógica.LE4.Sal invertid Señal: Salida Conectada Negada (Q NOT) Lógica.LE5.Puer Sal...
  • Página 463 Parámetros Name Descripción Lógica.LE13.Tempo Sal Señal: Salida de Temporizador Lógica.LE13.Sal Señal: Salida Conectada (Q) Lógica.LE13.Sal invertid Señal: Salida Conectada Negada (Q NOT) Lógica.LE14.Puer Sal Señal: Salida de la puerta lógica Lógica.LE14.Tempo Sal Señal: Salida de Temporizador Lógica.LE14.Sal Señal: Salida Conectada (Q) Lógica.LE14.Sal invertid Señal: Salida Conectada Negada (Q NOT) Lógica.LE15.Puer Sal...
  • Página 464 Parámetros Name Descripción Lógica.LE23.Tempo Sal Señal: Salida de Temporizador Lógica.LE23.Sal Señal: Salida Conectada (Q) Lógica.LE23.Sal invertid Señal: Salida Conectada Negada (Q NOT) Lógica.LE24.Puer Sal Señal: Salida de la puerta lógica Lógica.LE24.Tempo Sal Señal: Salida de Temporizador Lógica.LE24.Sal Señal: Salida Conectada (Q) Lógica.LE24.Sal invertid Señal: Salida Conectada Negada (Q NOT) Lógica.LE25.Puer Sal...
  • Página 465 Parámetros Name Descripción Lógica.LE33.Tempo Sal Señal: Salida de Temporizador Lógica.LE33.Sal Señal: Salida Conectada (Q) Lógica.LE33.Sal invertid Señal: Salida Conectada Negada (Q NOT) Lógica.LE34.Puer Sal Señal: Salida de la puerta lógica Lógica.LE34.Tempo Sal Señal: Salida de Temporizador Lógica.LE34.Sal Señal: Salida Conectada (Q) Lógica.LE34.Sal invertid Señal: Salida Conectada Negada (Q NOT) Lógica.LE35.Puer Sal...
  • Página 466 Parámetros Name Descripción Lógica.LE43.Tempo Sal Señal: Salida de Temporizador Lógica.LE43.Sal Señal: Salida Conectada (Q) Lógica.LE43.Sal invertid Señal: Salida Conectada Negada (Q NOT) Lógica.LE44.Puer Sal Señal: Salida de la puerta lógica Lógica.LE44.Tempo Sal Señal: Salida de Temporizador Lógica.LE44.Sal Señal: Salida Conectada (Q) Lógica.LE44.Sal invertid Señal: Salida Conectada Negada (Q NOT) Lógica.LE45.Puer Sal...
  • Página 467 Parámetros Name Descripción Lógica.LE53.Tempo Sal Señal: Salida de Temporizador Lógica.LE53.Sal Señal: Salida Conectada (Q) Lógica.LE53.Sal invertid Señal: Salida Conectada Negada (Q NOT) Lógica.LE54.Puer Sal Señal: Salida de la puerta lógica Lógica.LE54.Tempo Sal Señal: Salida de Temporizador Lógica.LE54.Sal Señal: Salida Conectada (Q) Lógica.LE54.Sal invertid Señal: Salida Conectada Negada (Q NOT) Lógica.LE55.Puer Sal...
  • Página 468 Parámetros Name Descripción Lógica.LE63.Tempo Sal Señal: Salida de Temporizador Lógica.LE63.Sal Señal: Salida Conectada (Q) Lógica.LE63.Sal invertid Señal: Salida Conectada Negada (Q NOT) Lógica.LE64.Puer Sal Señal: Salida de la puerta lógica Lógica.LE64.Tempo Sal Señal: Salida de Temporizador Lógica.LE64.Sal Señal: Salida Conectada (Q) Lógica.LE64.Sal invertid Señal: Salida Conectada Negada (Q NOT) Lógica.LE65.Puer Sal...
  • Página 469 Parámetros Name Descripción Lógica.LE73.Tempo Sal Señal: Salida de Temporizador Lógica.LE73.Sal Señal: Salida Conectada (Q) Lógica.LE73.Sal invertid Señal: Salida Conectada Negada (Q NOT) Lógica.LE74.Puer Sal Señal: Salida de la puerta lógica Lógica.LE74.Tempo Sal Señal: Salida de Temporizador Lógica.LE74.Sal Señal: Salida Conectada (Q) Lógica.LE74.Sal invertid Señal: Salida Conectada Negada (Q NOT) Lógica.LE75.Puer Sal...

  • Página 470: Bloqueo De Ajustes

    Parámetros Bloqueo de ajustes Mediante Bloqueo de ajustes , los ajustes de los parámetros se pueden bloquear para impedir cambios siempre que la señal asignada sea real (activa). El Bloqueo de ajustes se puede activar dentro del menú [Parámetro de campo/Ajustes generales/Ajustes de bloqueo]. Omisión del bloqueo de ajustes El bloqueo de ajustes se puede ignorar (temporalmente) en caso de que el estado de la señal que activa el bloqueo de ajustes no se pueda modificar o no deba modificarse (tecla libre).

  • Página 471: Parámetros De Dispositivo

    Parámetros de dispositivo Parámetros de dispositivo Fecha y hora En el menú "Parámetros de dispositivo/Fecha/Hora" puede ajustar la fecha y hora. Versión En el menú "Parámetros de dispositivo/Versión" puede obtener información sobre la versión de software y hardware. Visualización de códigos ANSI Se puede activar la visualización de códigos ANSI en el menú...

  • Página 472: Configuración Tcp/Ip

    Parámetros de dispositivo Configuración TCP/IP Se debe establecer la configuración TCP/IP en el menú »Parám dispos / Config TCP/IP/TCP/IP« . La primera configuración de los parámetros de TCP/IP puede efectuarse sólo en el panel (HMI). Establecer una conexión a través de TCP/IP con el dispositivo solo es posible si el dispositivo está...

  • Página 473: Comandos Directos Del Módulo Sistema

    Parámetros de dispositivo Comandos directos del módulo Sistema Parameter Descripción Rango de Predet. Ruta del menú ajuste Con TCmd Scd Restablecer los relés de salida binaria, LED, inactivo, inactivo [Operación LED SD SCADA y el Comando Desc. activo /Confirmar] Con LED Todos los LED confirmables se confirmarán.
  • Página 474 Parámetros de dispositivo Parameter Descripción Rango de Predet. Ruta del menú ajuste Conm PSet Conjunto de parámetros de conmutación PS1, [Parám protec PS2, /Conm PSet] PS3, PS4, PSS vía fun ent, PSS vía Scada PS1: activado Este Grupo de Ajustes solo estará activo si: 1..n, PSS [Parám protec En la Conmutación del Grupo de Ajustes de...
  • Página 475 Parámetros de dispositivo Parameter Descripción Rango de Predet. Ruta del menú ajuste PS3: activado Este Grupo de Ajustes solo estará activo si: 1..n, PSS [Parám protec En la Conmutación del Grupo de Ajustes de /Conm PSet] Parámetros se ha seleccionado "Conmutar por medio de Entrada"...
  • Página 476 Parámetros de dispositivo Parameter Descripción Rango de Predet. Ruta del menú ajuste Con Scada SCADA se confirmará si el estado de la 1..n, Lista [Parám dispos señal asignada pasa a ser verdadero. Asignac. /Confirmar] Solo disponible si: Rest. Remoto = activo Escala Visualización de los valores medidos como Val.

  • Página 477: Estados De Entrada Del Módulo Sistema

    Parámetros de dispositivo Estados de entrada del módulo Sistema Name Descripción Asignación a través de Con LED-I Estado entrada módulo: Confirmación de LED por [Parám dispos entrada digital /Confirmar] Con SD-I Estado entrada módulo: Confirmación de los Relés [Parám dispos de Salida binaria /Confirmar] Con Scada-I...

  • Página 478: Señales Del Módulo Sistema

    Parámetros de dispositivo Señales del módulo Sistema Signal Descripción Reinic. Señal: Reinicio del dispositivo: 1=Puesta en marcha normal; 2=Reinicio del operador; 3=Reinicio a través de Super reinicio; 4=desactualizado; 5=desactualizado; 6=Causa de error desconocida; 7=Reinicio forzoso (iniciado por el procesador principal); 8=Se ha superado el límite de tiempo del ciclo de protección;...
  • Página 479 Parámetros de dispositivo Signal Descripción Res CrDesc Señal:: Res CrDesc Res Crtotal Señal:: Res Crtotal MCDTV4 DOK-HB-MCDTV4-2ES...

  • Página 480: Valores Especiales Del Módulo Sistema

    Parámetros de dispositivo Valores especiales del módulo Sistema Value Descripción Ruta del menú Crear Crear [Parám dispos /Versión] DM-Versión Versión [Parám dispos /Versión] Cr horas funcion. Contador de horas de funcionamiento del dispositivo [Operación de protección /Núm. y DatosRev /Sis] MCDTV4 DOK-HB-MCDTV4-2ES...

  • Página 481: Parámetro De Campo

    Parámetro de campo Parámetro de campo Par. cam. Dentro de los parámetros de campo puede ajustar todos los parámetros que sean relevantes para el lado principal y el método operativo de la red de suministro eléctrico, como los valores principales y secundarios, frecuencia, etc. Parámetros generales de campo Parameter Descripción...

  • Página 482: Parámetros De Campo - Corriente Diferencial De Fase

    Parámetro de campo Parámetros de campo – Corriente diferencial de fase Parameter Descripción Rango de Predet. Ruta del menú ajuste Nivel corte Id La Corriente Diferencial que aparece en la 0.0 - 0.100In 0.005In [Parám dispos Pantalla o en el Software de PC se mostrará /Visualiz como cero si la Corriente Diferencial no medidas...

  • Página 483: Parámetros De Campo - Corriente Diferencial De Tierra

    Parámetro de campo Parámetros de campo – Corriente diferencial de tierra Parameter Descripción Rango de Predet. Ruta del menú ajuste Nivel corte IdG La Corriente Diferencial de Masa que 0.0 - 0.100In 0.005In [Parám dispos aparece en la Pantalla o en el Software de /Visualiz PC se mostrará...

  • Página 484: Parámetros De Campo - Relacionados Con La Corriente

    Parámetro de campo Parámetros de campo – relacionados con la corriente Parameter Descripción Rango de Predet. Ruta del menú ajuste CT pri Corriente nominal del lado primario de los 1 - 50000A 1000A [Par. cam. transformadores de corriente. /TC W1] CT sec Corriente nominal del lado secundario de los [Par.
  • Página 485 Parámetro de campo Parameter Descripción Rango de Predet. Ruta del menú ajuste ECT dir La protección de los fallos de tierra con 0°, 0° [Par. cam. característica direccional también depende 180° /TC W1] del cableado correcto del transformador de corriente terrestre. Una polaridad o cableado incorrectos se pueden corregir por medio de los valores "0°"...

  • Página 486: Parámetros De Campo - Relacionados Con La Tensión

    Parámetro de campo Parámetros de campo – relacionados con la tensión Parameter Descripción Rango de Predet. Ruta del menú ajuste TV Lado bobin. Los elementos direccionales dependen de la [Par. cam. ubicación de los TV (bobinado primario o /VT] secundario) cuando se utiliza la tensión como la cantidad de polarización.
  • Página 487 Parámetro de campo Parameter Descripción Rango de Predet. Ruta del menú ajuste Sinc V La cuarta entrada de medición de la tarjeta [Par. cam. de medición de voltaje mide el voltaje que /VT] se deben sincronizar. L12, L23, delta phi - Se dispara por el elemento delta fi (salto de una fase, dos fases...
  • Página 488 Parámetro de campo Parameter Descripción Rango de Predet. Ruta del menú ajuste ECT Ang. Cor Ajuste de precisión del ángulo de medida de -45 - 45° 0° [Par. cam. los transformadores de corriente terrestre. /Dirección] Por medio de la Corrección de Ángulos, se pueden tener en cuenta los fallos de los transformadores de voltaje de tierra.

  • Página 489: Parámetros De Campo Del Transformador

    Parámetro de campo Parámetros de campo del transformador Transform. Parámetros de protección global del transformador Parameter Descripción Rango de Predet. Ruta del menú ajuste Potencia nominal del transformador en MVA 0.001 - 11MVA [Par. cam. 2000.000MVA /Transform.] Pri V Voltaje Nominal Lado Primario 60 - 500000V 10500V [Par.

  • Página 490: Bloqueos

    Bloqueos Bloqueos El dispositivo ofrece una función para el bloqueo temporal y permanente de la funcionalidad de protección completa o de etapas concretas de protección. Asegúrese completamente de que no se asignen bloqueos ilógicos o que incluso puedan ser mortales. Asegúrese de no haber desactivado por error las funciones de protección que deben estar disponibles de acuerdo al concepto de protección.
  • Página 491 Bloqueos Bloquear temporalmente el comando de desconexión de una etapa de protección mediante una asignación activa El comando de desconexión de cualquier módulo de protección puede bloquearse externamente. En este caso, externamente no sólo significa desde fuera del dispositivo sino también desde fuera del módulo. No solo las señales externas reales están autorizadas para usarse como señales de bloqueo, como por ejemplo el estado de una entrada digital, sino que también puede elegir cualquier otra señal de la "lista de asignaciones".

  • Página 492: Activar O Desactivar El Comando De Desconexión De Un Módulo De Protección

    Bloqueos Activar o desactivar el comando de desconexión de un módulo de protección Bloq d escon GeneralProt_Y02 nom = todos los mod . bloqueables Prot . Blo CmdDes inactivo Prot . Blo CmdDes activo ≥1 nom . Blo CmdDes Prot . BloEx CmdDes inactivo activo Prot .

  • Página 493: Activar, Desactivar Respectivamente Funciones De Protección Temporal De Bloqueo

    Bloqueos Activar, desactivar respectivamente funciones de protección temporal de bloqueo El diagrama siguiente se aplica a todos los elementos protectores excepto: Corriente de fase, corriente de masa y elementos de protección Q->&V<. Bloqueos GeneralProt_Y03 nom = todos los mod . bloqueables Frecuencia dentro gama de frecuencias nominales.(*)(**) &...
  • Página 494 Bloqueos El diagrama siguiente se aplica a la protección Q->&V<: Bloqueos Q->&V < (**) QU_Y01 Frecuencia dentro gama de frecuencias nominales.(*)(**) & Consulte el diagrama: Prot Prot. activo (El módulo Protección gral. no está desactivado ni bloqueado). Q->&V< . activo Q->&V<...
  • Página 495 Bloqueos Las funciones de protección de corriente no solo pueden bloquearse de forma permanente (» función = inactiva« ) o temporalmente con cualquier señal de bloqueo de la »lista de asignaciones«, sino que también puede usarse el »interbloqueo inverso« . El diagrama siguiente se aplica a los elementos de corriente de fase: Bloqueos (**) Pdoc_Y 01...
  • Página 496 Bloqueos Las funciones de protección de corriente de tierra no solo pueden bloquearse de forma permanente (» función = inactiva« ) o temporalmente con cualquier señal de bloqueo de la »lista de asignaciones«, sino que también puede usarse el »interbloqueo inverso« . El diagrama siguiente se aplica a los elementos de corriente de tierra: Bloqueos (**) Edoc_Y01...
  • Página 497 Bloqueos (**) Solo se aplica a los dispositivos que ofrecen medición de la amplia gama de frecuencias. MCDTV4 DOK-HB-MCDTV4-2ES...

  • Página 498: Módulo: Protección (Prot)

    Módulo: Protección (Prot) Módulo: Protección (Prot) Prot El módulo »Módulo protección general de módulo« (»Prot«) sirve de marco exterior para todos los módulos de protección, es decir, todos están comprendidos en este módulo. Si en el módulo »Prot« el parámetro [Parám. protección / Parám. prot. global / Prot] »Función«...
  • Página 499 Módulo: Protección (Prot) Prot – activo GeneralProt _Y01 Por el momento no se cambian parámetros (salvo parámetro conj. parámetros) & Prot . dispon. Valores medidos : OK Prot . Función & inactivo Prot . activo activo nom . Fc BloEx inactivo activo &...

  • Página 500: Alarmas Generales Y Desconexiones Generales

    Módulo: Protección (Prot) Alarmas generales y desconexiones generales Cada elemento de protección genera sus propias señales de alarma y desconexión. Todas las alarmas y la decisión de desconexión se pasan al módulo principal »Prot«. Si se activa un elemento de protección, a su vez se decide sobre una desconexión, y se emiten dos señales: 1.
  • Página 501 Módulo: Protección (Prot) MCDTV4 DOK-HB-MCDTV4-2ES...
  • Página 502 Módulo: Protección (Prot) MCDTV4 DOK-HB-MCDTV4-2ES...
  • Página 503 Módulo: Protección (Prot) MCDTV4 DOK-HB-MCDTV4-2ES...
  • Página 504 Módulo: Protección (Prot) MCDTV4 DOK-HB-MCDTV4-2ES...

  • Página 505: Determinación De La Dirección

    Módulo: Protección (Prot) Determinación de la dirección La determinación de la dirección de {$device} está construida como parte del módulo »Prot«. Esta funcionalidad de activa en cuanto alguno de los módulos de sobrecorriente I[1] … [6] se configura para funcionar en modo direccional (ANSI 67),al igual que si el modo direccional de la protección de fallo de tierra está...

  • Página 506: Comandos Directos Del Módulo Protección

    Módulo: Protección (Prot) Comandos directos del módulo Protección Parameter Descripción Rango de Predet. Ruta del menú ajuste Res.NúmFall/Nú Restablece el número de fallos, incluido el inactivo, inactivo [Operación mFallRed de fallos de red. activo /Rest] Parámetros de protección global del módulo Protección Parameter Descripción Rango de...

  • Página 507: Estados De Entrada Del Módulo Protección

    Módulo: Protección (Prot) Parameter Descripción Rango de Predet. Ruta del menú ajuste BloEx CmdDes Si el bloqueo externo del comando de 1..n, Lista [Parám protec desconexión está activado (permitido), el Asignac. /Parám prot comando de desconexión de todo el glob dispositivo se bloqueará...

  • Página 508: Valores Del Módulo Protección

    Módulo: Protección (Prot) Signal Descripción I dir rev Señal: Dirección inversa de fallo de corriente de fase dir l no pos Señal: Fallo de fase - falta voltaje de referencia IG calc dir ava Señal: Fallo de masa (calculado) hacia delante IG calc dir ret Señal: Fallo de masa (calculado) hacia atrás dir IG cal no pos...

  • Página 509: Funciones Direccionales De Las Etapas De Sobrecorriente I[N]

    Módulo: Protección (Prot) Funciones direccionales de las etapas de sobrecorriente I[n] MCDTV4 DOK-HB-MCDTV4-2ES...

  • Página 510: Funciones Direccionales Para Elementos De Fallo De Masa Medidos 50N/51N

    Módulo: Protección (Prot) Funciones direccionales para elementos de fallo de masa medidos 50N/51N Todos los elementos de fallo de masa se pueden seleccionar como " no direccional/hacia delante/hacia atrás" . Esto debe hacerse en el menú " Planificación de dispositivo" . Definiciones importantes Cantidad de polarización: Esta es la cantidad utilizada como valor de referencia.
  • Página 511 Módulo: Protección (Prot) Tensión y corriente de secuencia de fase Si V2 y I2 están Dual calculada disponibles: negativa (preferida), corriente de masa y 90° + MTA Fase tensión neutra medidas (alternativa): I2, V2 (si está disponible) de lo contrario: MTA Masa IG med, 3V0 (calculada) MCDTV4...
  • Página 512 Módulo: Protección (Prot) MCDTV4 DOK-HB-MCDTV4-2ES...

  • Página 513: Funciones Direccionales Para Fallo De Masa Calculado (Ig Calc) 50N/51N

    Módulo: Protección (Prot) Funciones direccionales para fallo de masa calculado (IG calc) 50N/51N Todos los elementos de fallo de masa se pueden seleccionar como " no direccional/hacia delante/hacia atrás" . Esto debe hacerse en el menú " Planificación de dispositivo" . Definiciones importantes Cantidad de polarización: Esta es la cantidad utilizada como valor de referencia.
  • Página 514 Módulo: Protección (Prot) En la siguiente tabla se proporciona al usuario una descripción rápida de todos los ajustes direccionales posibles. Decisión de dirección 50N/51N [Parámetros de [Parámetros de [Parámetros de campo/Dirección]: campo/Dirección]: por ángulo entre: campo/ Dirección] IG ctrl calc dir = Debe definirse el 3V0 Fuente = siguiente ángulo:...
  • Página 515 Módulo: Protección (Prot) MCDTV4 DOK-HB-MCDTV4-2ES...

  • Página 516: Conmutador/Interruptor- Gestor

    Conmutador/Interruptor– Gestor Conmutador/Interruptor– Gestor ADVERTENCIA Una configuración defectuosa del conmutador podría provocar la muerte o lesiones graves. Este ejemplo representa la apertura de un desconector bajo carga o el cambio de un conector de tierra a partes activas de un sistema. Junto a las funciones de protección, los relés de protección se encargarán cada vez más de controlar conmutadores, como interruptores, interruptores de corte de carga, desconectores y conectores de tierra.

  • Página 517: Diagrama De Línea Única

    Conmutador/Interruptor– Gestor Diagrama de línea única El usuario puede crear o modificar líneas simples (páginas) entrando en el Editor de página . Las líneas simples (páginas de control) deben cargarse en el dispositivo de protección entrando en Smart view . Para ver los detalles dela creación, modificación y carga de líneas simples (páginas de control), consulte el manual “page_editor_uk.pdf”...
  • Página 518 Conmutador/Interruptor– Gestor Después de haber cargado el diagrama de línea única, tiene que configurarse cada conmutador individual. En la siguiente tabla se muestran las configuraciones necesarias que dependen del tipo de conmutador. Para configurarse en: Tipo de conmutador [Control\SG\Designación de conmutador] Asignación de indicaciones de posición (entradas digitales)

  • Página 519: Notas Sobre Conmutadores Especiales

    Conmutador/Interruptor– Gestor Notas sobre conmutadores especiales Combinación de un desconector y un interruptor de tierra Este conmutador es una combinación de un desconector y un interruptor de tierra. Este interruptor cambia entre la »Posición ON« (p. ej., una barra colectora) y la »Posición-Tierra«. La posición de tierra de una combinación de "Desconector y toma de tierra"- Conmutador se muestra como "POS CB OFF"...
  • Página 520 Conmutador/Interruptor– Gestor Interruptor extraíble (interruptor desmontable) La unidad de un interruptor automático extraíble tiene que ser manejado como un conmutador individual. No existe ninguna conexión fija entre el interruptor y la unidad. Es necesario que el usuario establezca un interbloqueo porque no se permite retirar el interruptor mientras esté...

  • Página 521: Configuración Del Conmutador

    Conmutador/Interruptor– Gestor Configuración del conmutador Cableado Al principio, los indicadores de posicionamiento del conmutador tienen que conectarse a las entradas digitales del dispositivo de protección. Uno de los contactos de los indicadores de posición (»Aux ON « o »Aux OFF «) tiene que conectarse necesariamente.
  • Página 522 Conmutador/Interruptor– Gestor Supervisión del comando ON Cuando se inicia un comando ON, se iniciará el temporizador » t-Move ON« . Mientras el temporizador esté funcionando, el estado »POS I « pasará a ser "true". Si el comando se ejecuta y se retroalimenta NDETERM correctamente desde el conmutador antes de que se agote el temporizador, »POS ON«...
  • Página 523 Conmutador/Interruptor– Gestor Indicación de posición única Aux ON o Aux OFF Si se utiliza la indicación de polo único, "SI I " pasará a ser verdadero. ONTACT NICO La supervisión del tiempo de movimiento solo funciona en una dirección. Si la señal Aux OFF se conecta al dispositivo, solo el “comando OFF”...

  • Página 524: Ajuste De Tiempos De Supervisión

    Conmutador/Interruptor– Gestor Indicación de posición única: Aux OFF Si solo se utiliza la señal Aux OFF para la supervisión del “comando OFF”, el comando de conmutación iniciará el temporizador de movimiento. La indicación de posición indicará una posición INTERMEDIA. Cuando el conmutador alcance su posición final antes de que se agote el temporizador de movimiento, indicará...
  • Página 525 Conmutador/Interruptor– Gestor MCDTV4 DOK-HB-MCDTV4-2ES...
  • Página 526 Conmutador/Interruptor– Gestor Interbloqus . Gestor Int. (t-Tiemp Esp Min, Bloq.) MCDTV4 DOK-HB-MCDTV4-2ES...

  • Página 527: Gestor De Desconexiones - Asignación De Comandos

    Conmutador/Interruptor– Gestor Gestor de desconexiones - Asignación de comandos Los comandos de desconexión de los elementos de protección tienen que asignarse a los conmutadores con capacidad de activación/interrupción (interruptor). En todos los conmutadores con capacidad de activación/interrupción se facilita un gestor de desconexión. En el gestor de desconexión, todos los comandos de desconexión se combinan mediante un operador lógico “OR”.
  • Página 528 Conmutador/Interruptor– Gestor El nombre exacto del conmutador se define en el archivo de una línea. ↓ SG[x].Desc CB Switchgear _Y01 nom =Nombre módulo del comando desc asignado nom.CmdDes ≥1 nom.CmdDes SG[x] . t-CmdDes ≥1 1 _∏_ ≥1 SG[x] . Desc CB nom.CmdDes nom.CmdDes SG[x] .
  • Página 529 Conmutador/Interruptor– Gestor Ex ON/OFF SI el conmutador debe abrirse o cerrarse mediante una señal externa, el usuario puede asignar una señal que activará el comando ON y una señal que activará el comando OFF (p. ej. señales de entrada o salida digital de la lógica).

  • Página 530: Autoridad De Conmutación

    Conmutador/Interruptor– Gestor Aux ON-I Cmd OFF Aux OFF-I Cmd ON Listo-I CmdDes Prot ON Solic Sinc ON Sis en Sinc-I Scada Cierre autom Comando CERRAR Prep para Cier CBIniciarCierre-I *= * Disponibil depend del tipo de dispos **=* Disponibil depend del tipo de dispos Autoridad de conmutación Para la Autoridad de conmutación [Control\Ajustes generales], son posibles los siguientes ajustes generales: NINGUNO:...

  • Página 531: Sin Conmutación Con Interbloqueo

    Conmutador/Interruptor– Gestor Sin conmutación con interbloqueo Para pruebas, durante la puesta en servicio y operaciones temporales, los interbloqueos se pueden desactivar. ADVERTENCIA: ¡La conmutación sin interbloqueos puede provocar lesiones serias o la muerte! Para conmutación sin interbloqueo, el menú [Control\Ajustes generales] proporciona las siguientes opciones: Conmutación sin interbloqueo para un solo comando Permanente Conmutación sin interbloqueo durante un tiempo concreto...

  • Página 532: Comandos Directos De La Autoridad De Conmutación

    Conmutador/Interruptor– Gestor Comandos directos de la Autoridad de conmutación Parameter Descripción Rango de Predet. Ruta del menú ajuste Autorid. Autoridad de Conmutación Local [Control Conmutac Local, /Ajustes generales] Remoto, Local y Remoto NoInterbl DC para no interbloqueo inactivo, inactivo [Control activo /Ajustes generales]...

  • Página 533: Desgaste Del Conmutador

    Conmutador/Interruptor– Gestor Desgaste del conmutador Funciones de desgaste del conmutador La suma de las corrientes interrumpidas acumuladas. Una avería "DesgCM CM lento" podría indicar una avería en una fase temprana. El relé de protección calculará continuamente la "Capacidad CM ABIER. « . 100% significa que el mantenimiento del conmutador ahora es obligatorio.

  • Página 534: Curva De Desgaste Del Conmutador

    Conmutador/Interruptor– Gestor Curva de desgaste del conmutador Para mantener el conmutador en buenas condiciones de trabajo, es necesario supervisar el conmutador. El estado del conmutador (vida de funcionamiento) depende sobre todo de: El número de ciclos CERRAR/ABRIR. Las amplitudes de las corrientes de interrupción. La frecuencia con la que el conmutador opera (operaciones por hora).

  • Página 535: Parámetros De Protección Global Del Módulo Desgaste Del Interruptor

    Conmutador/Interruptor– Gestor Parámetros de protección global del Módulo Desgaste del interruptor Parameter Descripción Rango de Predet. Ruta del menú ajuste TC Lado del TC Lado del bobinado [Control bobinado /SG[1] /Desgaste CM] Alarm Alarma de Servicio, demasiadas 1 - 100000 9999 [Control operaciones...
  • Página 536 Conmutador/Interruptor– Gestor Parameter Descripción Rango de Predet. Ruta del menú ajuste Corr.1 Nivel de Corriente Interrumpida # 1 0.00 - 0.00kA [Control 2000.00kA Solo disp. si:Fc Curva DesgCM = activo /SG[1] /Desgaste CM] Conta1 Recuentos Abiertos Permitidos #1 1 - 32000 10000 [Control Solo disp.
  • Página 537 Conmutador/Interruptor– Gestor Parameter Descripción Rango de Predet. Ruta del menú ajuste Conta5 Recuentos Abiertos Permitidos #5 1 - 32000 [Control Solo disp. si:Fc Curva DesgCM = activo /SG[1] /Desgaste CM] Corr.6 Nivel de Corriente Interrumpida # 6 0.00 - 20.00kA [Control 2000.00kA Solo disp.

  • Página 538: Señales De Desgaste Del Interruptor (Estados De Salida)

    Conmutador/Interruptor– Gestor Parameter Descripción Rango de Predet. Ruta del menú ajuste Corr.10 Nivel de Corriente Interrumpida # 10 0.00 - 20.00kA [Control 2000.00kA Solo disp. si:Fc Curva DesgCM = activo /SG[1] /Desgaste CM] Conta10 Recuentos Abiertos Permitidos #10 1 - 32000 [Control Solo disp.

  • Página 539: Comandos Directos Del Módulo Desgaste Del Interruptor

    Conmutador/Interruptor– Gestor Value Descripción Predet. Tamaño Ruta del menú Cr CmdDes Contador: Número total de 0 - 200000 [Operación desconexiones del conmutador /Núm. y DatosRev (interrupción, seccionador de carga, ...). Reiniciable con Total o Tod /Control /SG[1]] Value Descripción Predet. Tamaño Ruta del menú...
  • Página 540 Conmutador/Interruptor– Gestor Parameter Descripción Rango de Predet. Ruta del menú ajuste Res Sum desc Restablecer suma de las corrientes de inactivo, inactivo [Operación desconexión activo /Rest] Res Isom Intr Reinicialización de la Suma por hora de inactivo, inactivo [Operación por hora corrientes de interrupción.

  • Página 541: Control - Ejemplo: Conmutación De Un Interruptor

    Conmutador/Interruptor– Gestor Control - Ejemplo: Conmutación de un interruptor En el siguiente ejemplo se muestra cómo conmutar un interruptor mediante el HMI en el dispositivo. Vaya al menú "Control" o bien pulse el botón "CTRL" en la parte frontal del dispositivo.
  • Página 542 Conmutador/Interruptor– Gestor Si pulsa la tecla "Modo" irá al menú "Configuración general". En este menú puede cambiarse la autoridad de conmutación. Seleccione entre "Local" o "Local y remoto". Ahora ya puede ejecutar los comandos de conmutación en el HMI. Pulse la tecla "flecha derecha" para ir a la página de control. MCDTV4 DOK-HB-MCDTV4-2ES...
  • Página 543 Conmutador/Interruptor– Gestor Para seleccionar un conmutador, pulse la tecla "Seleccionar" con el conmutador deseado seleccionado. La selección actual se muestra en los bordes de un rectángulo. En este ejemplo, se ha seleccionado el interruptor. Los conmutadores que sólo estén supervisados no se pueden seleccionar. El interruptor está...
  • Página 544 Conmutador/Interruptor– Gestor Alerta: En caso de que el conmutador no alcance la nueva posición final dentro de tiempo de supervisión fijado, aparecerá el siguiente AVISO. MCDTV4 DOK-HB-MCDTV4-2ES...

  • Página 545: Parámetros De Control

    Conmutador/Interruptor– Gestor Parámetros de control Parámetros de protección global del módulo Control Parameter Descripción Rango de Predet. Ruta del menú ajuste Reinic sin ModoReinic sin interbloqueo Operación Operación [Control interbl individ, individ /Ajustes Tiempo de generales] espera, permanente Tiempo espera Tiempo espera sin interbloqueo 2 - 3600s [Control...
  • Página 546 Conmutador/Interruptor– Gestor Name Descripción ED ran. X5.ED 4 Señal: Entrada Digital ED ran. X5.ED 5 Señal: Entrada Digital ED ran. X5.ED 6 Señal: Entrada Digital ED ran. X5.ED 7 Señal: Entrada Digital ED ran. X5.ED 8 Señal: Entrada Digital ED ran. X6.ED 1 Señal: Entrada Digital ED ran.
  • Página 547 Conmutador/Interruptor– Gestor Name Descripción Lógica.LE7.Sal invertid Señal: Salida Conectada Negada (Q NOT) Lógica.LE8.Puer Sal Señal: Salida de la puerta lógica Lógica.LE8.Tempo Sal Señal: Salida de Temporizador Lógica.LE8.Sal Señal: Salida Conectada (Q) Lógica.LE8.Sal invertid Señal: Salida Conectada Negada (Q NOT) Lógica.LE9.Puer Sal Señal: Salida de la puerta lógica Lógica.LE9.Tempo Sal Señal: Salida de Temporizador...
  • Página 548 Conmutador/Interruptor– Gestor Name Descripción Lógica.LE17.Sal invertid Señal: Salida Conectada Negada (Q NOT) Lógica.LE18.Puer Sal Señal: Salida de la puerta lógica Lógica.LE18.Tempo Sal Señal: Salida de Temporizador Lógica.LE18.Sal Señal: Salida Conectada (Q) Lógica.LE18.Sal invertid Señal: Salida Conectada Negada (Q NOT) Lógica.LE19.Puer Sal Señal: Salida de la puerta lógica Lógica.LE19.Tempo Sal Señal: Salida de Temporizador...
  • Página 549 Conmutador/Interruptor– Gestor Name Descripción Lógica.LE27.Sal invertid Señal: Salida Conectada Negada (Q NOT) Lógica.LE28.Puer Sal Señal: Salida de la puerta lógica Lógica.LE28.Tempo Sal Señal: Salida de Temporizador Lógica.LE28.Sal Señal: Salida Conectada (Q) Lógica.LE28.Sal invertid Señal: Salida Conectada Negada (Q NOT) Lógica.LE29.Puer Sal Señal: Salida de la puerta lógica Lógica.LE29.Tempo Sal Señal: Salida de Temporizador...
  • Página 550 Conmutador/Interruptor– Gestor Name Descripción Lógica.LE37.Sal invertid Señal: Salida Conectada Negada (Q NOT) Lógica.LE38.Puer Sal Señal: Salida de la puerta lógica Lógica.LE38.Tempo Sal Señal: Salida de Temporizador Lógica.LE38.Sal Señal: Salida Conectada (Q) Lógica.LE38.Sal invertid Señal: Salida Conectada Negada (Q NOT) Lógica.LE39.Puer Sal Señal: Salida de la puerta lógica Lógica.LE39.Tempo Sal Señal: Salida de Temporizador...
  • Página 551 Conmutador/Interruptor– Gestor Name Descripción Lógica.LE47.Sal invertid Señal: Salida Conectada Negada (Q NOT) Lógica.LE48.Puer Sal Señal: Salida de la puerta lógica Lógica.LE48.Tempo Sal Señal: Salida de Temporizador Lógica.LE48.Sal Señal: Salida Conectada (Q) Lógica.LE48.Sal invertid Señal: Salida Conectada Negada (Q NOT) Lógica.LE49.Puer Sal Señal: Salida de la puerta lógica Lógica.LE49.Tempo Sal Señal: Salida de Temporizador...
  • Página 552 Conmutador/Interruptor– Gestor Name Descripción Lógica.LE57.Sal invertid Señal: Salida Conectada Negada (Q NOT) Lógica.LE58.Puer Sal Señal: Salida de la puerta lógica Lógica.LE58.Tempo Sal Señal: Salida de Temporizador Lógica.LE58.Sal Señal: Salida Conectada (Q) Lógica.LE58.Sal invertid Señal: Salida Conectada Negada (Q NOT) Lógica.LE59.Puer Sal Señal: Salida de la puerta lógica Lógica.LE59.Tempo Sal Señal: Salida de Temporizador...
  • Página 553 Conmutador/Interruptor– Gestor Name Descripción Lógica.LE67.Sal invertid Señal: Salida Conectada Negada (Q NOT) Lógica.LE68.Puer Sal Señal: Salida de la puerta lógica Lógica.LE68.Tempo Sal Señal: Salida de Temporizador Lógica.LE68.Sal Señal: Salida Conectada (Q) Lógica.LE68.Sal invertid Señal: Salida Conectada Negada (Q NOT) Lógica.LE69.Puer Sal Señal: Salida de la puerta lógica Lógica.LE69.Tempo Sal Señal: Salida de Temporizador...

  • Página 554: Comandos De Desconexión Asignables (Gestor De Desconexiones)

    Conmutador/Interruptor– Gestor Name Descripción Lógica.LE77.Sal invertid Señal: Salida Conectada Negada (Q NOT) Lógica.LE78.Puer Sal Señal: Salida de la puerta lógica Lógica.LE78.Tempo Sal Señal: Salida de Temporizador Lógica.LE78.Sal Señal: Salida Conectada (Q) Lógica.LE78.Sal invertid Señal: Salida Conectada Negada (Q NOT) Lógica.LE79.Puer Sal Señal: Salida de la puerta lógica Lógica.LE79.Tempo Sal Señal: Salida de Temporizador...
  • Página 555 Conmutador/Interruptor– Gestor Name Descripción V[4].CmdDes Señal: Comando Desc V[5].CmdDes Señal: Comando Desc V[6].CmdDes Señal: Comando Desc df/dt.CmdDes Señal: Comando Desc delta phi.CmdDes Señal: Comando Desc Intertripping.CmdDes Señal: Comando Desc Pr.CmdDes Señal: Comando Desc Qr.CmdDes Señal: Comando Desc LVRT[1].CmdDes Señal: Comando Desc LVRT[2].CmdDes Señal: Comando Desc VG[1].CmdDes...
  • Página 556 Conmutador/Interruptor– Gestor Name Descripción Superv Temp Señal: Comando Desc Ext[1].CmdDes Superv Temp Señal: Comando Desc Ext[2].CmdDes Superv Temp Señal: Comando Desc Ext[3].CmdDes RTD.CmdDes Señal: Comando Desc PAna[1].CmdDes Señal: Comando Desc PAna[2].CmdDes Señal: Comando Desc PAna[3].CmdDes Señal: Comando Desc PAna[4].CmdDes Señal: Comando Desc PAna[5].CmdDes Señal: Comando Desc PAna[6].CmdDes...

  • Página 557: Interruptor Controlado

    Conmutador/Interruptor– Gestor Interruptor controlado SG[1] ,SG[2] Comandos directos del interruptor controlado Parameter Descripción Rango de Predet. Ruta del menú ajuste Posicion Fals AVISO, Posición Falsa - Manipulación de inactivo, inactivo [Control Posición Manual Pos OFF, Pos ON /SG[1] /Ajustes generales] Cer DesgCM CM Poniendo a cero la alarma de conmutador inactivo,...
  • Página 558 Conmutador/Interruptor– Gestor Parameter Descripción Rango de Predet. Ruta del menú ajuste Quitado El interruptor extraíble está Extraído 1..n, [Control ListLógicED Dependencia /SG[1] /Cables Indicad Pos] RevZo ON1 Revestimiento de Zonas del comando ON 1..n, Lista [Control Asignac. /SG[1] /Interbloqus.] RevZo ON2 Revestimiento de Zonas del comando ON 1..n, Lista [Control...
  • Página 559 Conmutador/Interruptor– Gestor Parameter Descripción Rango de Predet. Ruta del menú ajuste t-CmdDes Tiempo de espera mínimo del comando OFF 0 - 300.00s 0.2s [Control (interruptor, seccionador de carga) /SG[1] /Gestor Int.] Bloq. Define si el Relé de Salida Binaria se inactivo, inactivo [Control...
  • Página 560 Conmutador/Interruptor– Gestor Parameter Descripción Rango de Predet. Ruta del menú ajuste Cmd Off7 Comando Off para el Interruptor si el estado 1..n, Cmds SG[1]: [Control de la señal asignada es verdadero. Desc f[2].CmdDes SG[2]: -.- /SG[1] /Gestor Int.] Cmd Off8 Comando Off para el Interruptor si el estado 1..n, Cmds SG[1]:...
  • Página 561 Conmutador/Interruptor– Gestor Parameter Descripción Rango de Predet. Ruta del menú ajuste Cmd Off16 Comando Off para el Interruptor si el estado 1..n, Cmds [Control de la señal asignada es verdadero. Desc /SG[1] /Gestor Int.] Cmd Off17 Comando Off para el Interruptor si el estado 1..n, Cmds [Control de la señal asignada es verdadero.
  • Página 562 Conmutador/Interruptor– Gestor Parameter Descripción Rango de Predet. Ruta del menú ajuste Cmd Off25 Comando Off para el Interruptor si el estado 1..n, Cmds [Control de la señal asignada es verdadero. Desc /SG[1] /Gestor Int.] Cmd Off26 Comando Off para el Interruptor si el estado 1..n, Cmds [Control de la señal asignada es verdadero.
  • Página 563 Conmutador/Interruptor– Gestor Parameter Descripción Rango de Predet. Ruta del menú ajuste Cmd Off34 Comando Off para el Interruptor si el estado 1..n, Cmds [Control de la señal asignada es verdadero. Desc /SG[1] /Gestor Int.] Cmd Off35 Comando Off para el Interruptor si el estado 1..n, Cmds [Control de la señal asignada es verdadero.
  • Página 564 Conmutador/Interruptor– Gestor Parameter Descripción Rango de Predet. Ruta del menú ajuste Cmd Off43 Comando Off para el Interruptor si el estado 1..n, Cmds [Control de la señal asignada es verdadero. Desc /SG[1] /Gestor Int.] Cmd Off44 Comando Off para el Interruptor si el estado 1..n, Cmds [Control de la señal asignada es verdadero.
  • Página 565 Conmutador/Interruptor– Gestor Parameter Descripción Rango de Predet. Ruta del menú ajuste Cmd Off52 Comando Off para el Interruptor si el estado 1..n, Cmds [Control de la señal asignada es verdadero. Desc /SG[1] /Gestor Int.] Cmd Off53 Comando Off para el Interruptor si el estado 1..n, Cmds [Control de la señal asignada es verdadero.
  • Página 566 Conmutador/Interruptor– Gestor Parameter Descripción Rango de Predet. Ruta del menú ajuste Cmd Off61 Comando Off para el Interruptor si el estado 1..n, Cmds [Control de la señal asignada es verdadero. Desc /SG[1] /Gestor Int.] Cmd Off62 Comando Off para el Interruptor si el estado 1..n, Cmds [Control de la señal asignada es verdadero.
  • Página 567 Conmutador/Interruptor– Gestor Parameter Descripción Rango de Predet. Ruta del menú ajuste Cmd Off70 Comando Off para el Interruptor si el estado 1..n, Cmds [Control de la señal asignada es verdadero. Desc /SG[1] /Gestor Int.] Cmd Off71 Comando Off para el Interruptor si el estado 1..n, Cmds [Control de la señal asignada es verdadero.

  • Página 568: Estados De Entrada Del Interruptor Controlado

    Conmutador/Interruptor– Gestor Parameter Descripción Rango de Predet. Ruta del menú ajuste OFF incl El Comando OFF incluye el Comando OFF inactivo, activo [Control CmdDes emitido por el módulo de Protección. activo /SG[1] /Ajustes generales] t-Move ON Tempo para mover a la Posición ON 0.01 - 100.00s 0.1s [Control...

  • Página 569: Descripción

    Conmutador/Interruptor– Gestor Name Descripción Asignación a través de Quitado-I Estado de ent. de mód: El interruptor extraíble está [Control Extraído /SG[1] /Cables Indicad Pos] Conf CmdDes-I Estado de ent. de mód: Señal de Confirmación (solo [Control para confirmación automática) Señal de entrada de módulo /SG[1] /Gestor Int.]...

  • Página 570: Señales De Un Interruptor Controlado

    Conmutador/Interruptor– Gestor Name Descripción Asignación a través de SCmd OFF-I Estado de ent. de mód: Conmutando Comando OFF; [Control p.ej., el estado de la Lógica o el estado de la entrada digital /SG[1] /Ex Cmd ON/OFF] Señales de un interruptor controlado Signal Descripción SI IndContactUnico...
  • Página 571 Conmutador/Interruptor– Gestor Signal Descripción CES SG eliminado Señal: Supervisión de ejecución de comando: Comando de conmutación infructuoso. Conmutador eliminado. Prot ON Señal: Comando ON emitido por el módulo de Prot CmdDes Señal: Comando Desc Conf CmdDes Señal: Confirmar Comando Desc ON incl Prot ON Señal: El Comando ON incluye el Comando ON emitido por el módulo de Protección.

  • Página 572: Interruptor Supervisado

    Conmutador/Interruptor– Gestor Interruptor supervisado SG[3] Comandos directos del interruptor supervisado Parameter Descripción Rango de Predet. Ruta del menú ajuste Posicion Fals AVISO, Posición Falsa - Manipulación de inactivo, inactivo [Control Posición Manual Pos OFF, Pos ON /SG[3] /Ajustes generales] Cer DesgCM CM Poniendo a cero la alarma de conmutador inactivo, inactivo...
  • Página 573 Conmutador/Interruptor– Gestor Parameter Descripción Rango de Predet. Ruta del menú ajuste Quitado El interruptor extraíble está Extraído 1..n, [Control ListLógicED Dependencia /SG[3] /Cables Indicad Pos] RevZo ON1 Revestimiento de Zonas del comando ON 1..n, Lista [Control Asignac. /SG[3] /Interbloqus.] RevZo ON2 Revestimiento de Zonas del comando ON 1..n, Lista [Control...
  • Página 574 Conmutador/Interruptor– Gestor Parameter Descripción Rango de Predet. Ruta del menú ajuste t-CmdDes Tiempo de espera mínimo del comando OFF 0 - 300.00s 0.2s [Control (interruptor, seccionador de carga) /SG[3] /Gestor Int.] Bloq. Define si el Relé de Salida Binaria se inactivo, inactivo [Control...
  • Página 575 Conmutador/Interruptor– Gestor Parameter Descripción Rango de Predet. Ruta del menú ajuste Cmd Off7 Comando Off para el Interruptor si el estado 1..n, Cmds [Control de la señal asignada es verdadero. Desc /SG[3] /Gestor Int.] Cmd Off8 Comando Off para el Interruptor si el estado 1..n, Cmds [Control de la señal asignada es verdadero.
  • Página 576 Conmutador/Interruptor– Gestor Parameter Descripción Rango de Predet. Ruta del menú ajuste Cmd Off16 Comando Off para el Interruptor si el estado 1..n, Cmds [Control de la señal asignada es verdadero. Desc /SG[3] /Gestor Int.] Cmd Off17 Comando Off para el Interruptor si el estado 1..n, Cmds [Control de la señal asignada es verdadero.
  • Página 577 Conmutador/Interruptor– Gestor Parameter Descripción Rango de Predet. Ruta del menú ajuste Cmd Off25 Comando Off para el Interruptor si el estado 1..n, Cmds [Control de la señal asignada es verdadero. Desc /SG[3] /Gestor Int.] Cmd Off26 Comando Off para el Interruptor si el estado 1..n, Cmds [Control de la señal asignada es verdadero.
  • Página 578 Conmutador/Interruptor– Gestor Parameter Descripción Rango de Predet. Ruta del menú ajuste Cmd Off34 Comando Off para el Interruptor si el estado 1..n, Cmds [Control de la señal asignada es verdadero. Desc /SG[3] /Gestor Int.] Cmd Off35 Comando Off para el Interruptor si el estado 1..n, Cmds [Control de la señal asignada es verdadero.
  • Página 579 Conmutador/Interruptor– Gestor Parameter Descripción Rango de Predet. Ruta del menú ajuste Cmd Off43 Comando Off para el Interruptor si el estado 1..n, Cmds [Control de la señal asignada es verdadero. Desc /SG[3] /Gestor Int.] Cmd Off44 Comando Off para el Interruptor si el estado 1..n, Cmds [Control de la señal asignada es verdadero.
  • Página 580 Conmutador/Interruptor– Gestor Parameter Descripción Rango de Predet. Ruta del menú ajuste Cmd Off52 Comando Off para el Interruptor si el estado 1..n, Cmds [Control de la señal asignada es verdadero. Desc /SG[3] /Gestor Int.] Cmd Off53 Comando Off para el Interruptor si el estado 1..n, Cmds [Control de la señal asignada es verdadero.
  • Página 581 Conmutador/Interruptor– Gestor Parameter Descripción Rango de Predet. Ruta del menú ajuste Cmd Off61 Comando Off para el Interruptor si el estado 1..n, Cmds [Control de la señal asignada es verdadero. Desc /SG[3] /Gestor Int.] Cmd Off62 Comando Off para el Interruptor si el estado 1..n, Cmds [Control de la señal asignada es verdadero.
  • Página 582 Conmutador/Interruptor– Gestor Parameter Descripción Rango de Predet. Ruta del menú ajuste Cmd Off70 Comando Off para el Interruptor si el estado 1..n, Cmds [Control de la señal asignada es verdadero. Desc /SG[3] /Gestor Int.] Cmd Off71 Comando Off para el Interruptor si el estado 1..n, Cmds [Control de la señal asignada es verdadero.

  • Página 583: Estados De Entrada Del Interruptor Supervisado

    Conmutador/Interruptor– Gestor Parameter Descripción Rango de Predet. Ruta del menú ajuste OFF incl El Comando OFF incluye el Comando OFF inactivo, activo [Control CmdDes emitido por el módulo de Protección. activo /SG[3] /Ajustes generales] t-Move ON Tempo para mover a la Posición ON 0.01 - 100.00s 0.1s [Control...

  • Página 584: Descripción

    Conmutador/Interruptor– Gestor Name Descripción Asignación a través de Quitado-I Estado de ent. de mód: El interruptor extraíble está [Control Extraído /SG[3] /Cables Indicad Pos] Conf CmdDes-I Estado de ent. de mód: Señal de Confirmación (solo [Control para confirmación automática) Señal de entrada de módulo /SG[3] /Gestor Int.]...

  • Página 585: Señales De Un Interruptor Supervisado

    Conmutador/Interruptor– Gestor Name Descripción Asignación a través de SCmd OFF-I Estado de ent. de mód: Conmutando Comando OFF; [Control p.ej., el estado de la Lógica o el estado de la entrada digital /SG[3] /Ex Cmd ON/OFF] Señales de un interruptor supervisado Signal Descripción SI IndContactUnico...
  • Página 586 Conmutador/Interruptor– Gestor Signal Descripción CES SG eliminado Señal: Supervisión de ejecución de comando: Comando de conmutación infructuoso. Conmutador eliminado. Prot ON Señal: Comando ON emitido por el módulo de Prot CmdDes Señal: Comando Desc Conf CmdDes Señal: Confirmar Comando Desc ON incl Prot ON Señal: El Comando ON incluye el Comando ON emitido por el módulo de Protección.

  • Página 587: Desconector Controlado

    Conmutador/Interruptor– Gestor Desconector controlado SG[4] Comandos directos de un desconector controlado Parameter Descripción Rango de Predet. Ruta del menú ajuste Posicion Fals AVISO, Posición Falsa - Manipulación de inactivo, inactivo [Control Posición Manual Pos OFF, Pos ON /SG[4] /Ajustes generales] Cer DesgCM CM Poniendo a cero la alarma de conmutador inactivo,...
  • Página 588 Conmutador/Interruptor– Gestor Parameter Descripción Rango de Predet. Ruta del menú ajuste Quitado El interruptor extraíble está Extraído 1..n, [Control ListLógicED Dependencia /SG[4] /Cables Indicad Pos] RevZo ON1 Revestimiento de Zonas del comando ON 1..n, Lista [Control Asignac. /SG[4] /Interbloqus.] RevZo ON2 Revestimiento de Zonas del comando ON 1..n, Lista [Control...
  • Página 589 Conmutador/Interruptor– Gestor Parameter Descripción Rango de Predet. Ruta del menú ajuste t-CmdDes Tiempo de espera mínimo del comando OFF 0 - 300.00s 0.2s [Control (interruptor, seccionador de carga) /SG[4] /Gestor Int.] Bloq. Define si el Relé de Salida Binaria se inactivo, inactivo [Control...
  • Página 590 Conmutador/Interruptor– Gestor Parameter Descripción Rango de Predet. Ruta del menú ajuste Cmd Off7 Comando Off para el Interruptor si el estado 1..n, Cmds [Control de la señal asignada es verdadero. Desc /SG[4] /Gestor Int.] Cmd Off8 Comando Off para el Interruptor si el estado 1..n, Cmds [Control de la señal asignada es verdadero.
  • Página 591 Conmutador/Interruptor– Gestor Parameter Descripción Rango de Predet. Ruta del menú ajuste Cmd Off16 Comando Off para el Interruptor si el estado 1..n, Cmds [Control de la señal asignada es verdadero. Desc /SG[4] /Gestor Int.] Cmd Off17 Comando Off para el Interruptor si el estado 1..n, Cmds [Control de la señal asignada es verdadero.
  • Página 592 Conmutador/Interruptor– Gestor Parameter Descripción Rango de Predet. Ruta del menú ajuste Cmd Off25 Comando Off para el Interruptor si el estado 1..n, Cmds [Control de la señal asignada es verdadero. Desc /SG[4] /Gestor Int.] Cmd Off26 Comando Off para el Interruptor si el estado 1..n, Cmds [Control de la señal asignada es verdadero.
  • Página 593 Conmutador/Interruptor– Gestor Parameter Descripción Rango de Predet. Ruta del menú ajuste Cmd Off34 Comando Off para el Interruptor si el estado 1..n, Cmds [Control de la señal asignada es verdadero. Desc /SG[4] /Gestor Int.] Cmd Off35 Comando Off para el Interruptor si el estado 1..n, Cmds [Control de la señal asignada es verdadero.
  • Página 594 Conmutador/Interruptor– Gestor Parameter Descripción Rango de Predet. Ruta del menú ajuste Cmd Off43 Comando Off para el Interruptor si el estado 1..n, Cmds [Control de la señal asignada es verdadero. Desc /SG[4] /Gestor Int.] Cmd Off44 Comando Off para el Interruptor si el estado 1..n, Cmds [Control de la señal asignada es verdadero.
  • Página 595 Conmutador/Interruptor– Gestor Parameter Descripción Rango de Predet. Ruta del menú ajuste Cmd Off52 Comando Off para el Interruptor si el estado 1..n, Cmds [Control de la señal asignada es verdadero. Desc /SG[4] /Gestor Int.] Cmd Off53 Comando Off para el Interruptor si el estado 1..n, Cmds [Control de la señal asignada es verdadero.
  • Página 596 Conmutador/Interruptor– Gestor Parameter Descripción Rango de Predet. Ruta del menú ajuste Cmd Off61 Comando Off para el Interruptor si el estado 1..n, Cmds [Control de la señal asignada es verdadero. Desc /SG[4] /Gestor Int.] Cmd Off62 Comando Off para el Interruptor si el estado 1..n, Cmds [Control de la señal asignada es verdadero.
  • Página 597 Conmutador/Interruptor– Gestor Parameter Descripción Rango de Predet. Ruta del menú ajuste Cmd Off70 Comando Off para el Interruptor si el estado 1..n, Cmds [Control de la señal asignada es verdadero. Desc /SG[4] /Gestor Int.] Cmd Off71 Comando Off para el Interruptor si el estado 1..n, Cmds [Control de la señal asignada es verdadero.

  • Página 598: Estados De Entrada Del Desconector Controlado

    Conmutador/Interruptor– Gestor Parameter Descripción Rango de Predet. Ruta del menú ajuste OFF incl El Comando OFF incluye el Comando OFF inactivo, activo [Control CmdDes emitido por el módulo de Protección. activo /SG[4] /Ajustes generales] t-Move ON Tempo para mover a la Posición ON 0.01 - 100.00s 0.1s [Control...

  • Página 599: Descripción

    Conmutador/Interruptor– Gestor Name Descripción Asignación a través de Quitado-I Estado de ent. de mód: El interruptor extraíble está [Control Extraído /SG[4] /Cables Indicad Pos] Conf CmdDes-I Estado de ent. de mód: Señal de Confirmación (solo [Control para confirmación automática) Señal de entrada de módulo /SG[4] /Gestor Int.]...

  • Página 600: Señales De Un Desconector Controlado

    Conmutador/Interruptor– Gestor Name Descripción Asignación a través de SCmd OFF-I Estado de ent. de mód: Conmutando Comando OFF; [Control p.ej., el estado de la Lógica o el estado de la entrada digital /SG[4] /Ex Cmd ON/OFF] Señales de un desconector controlado Signal Descripción SI IndContactUnico...
  • Página 601 Conmutador/Interruptor– Gestor Signal Descripción CES SG eliminado Señal: Supervisión de ejecución de comando: Comando de conmutación infructuoso. Conmutador eliminado. Prot ON Señal: Comando ON emitido por el módulo de Prot CmdDes Señal: Comando Desc Conf CmdDes Señal: Confirmar Comando Desc ON incl Prot ON Señal: El Comando ON incluye el Comando ON emitido por el módulo de Protección.

  • Página 602: Desconector Supervisado

    Conmutador/Interruptor– Gestor Desconector supervisado SG[5] ,SG[6] Comandos directos de un desconector supervisado Parameter Descripción Rango de Predet. Ruta del menú ajuste Posicion Fals AVISO, Posición Falsa - Manipulación de inactivo, inactivo [Control Posición Manual Pos OFF, Pos ON /SG[5] /Ajustes generales] Cer DesgCM CM Poniendo a cero la alarma de conmutador...
  • Página 603 Conmutador/Interruptor– Gestor Parameter Descripción Rango de Predet. Ruta del menú ajuste Quitado El interruptor extraíble está Extraído 1..n, [Control ListLógicED Dependencia /SG[5] /Cables Indicad Pos] RevZo ON1 Revestimiento de Zonas del comando ON 1..n, Lista [Control Asignac. /SG[5] /Interbloqus.] RevZo ON2 Revestimiento de Zonas del comando ON 1..n, Lista [Control...
  • Página 604 Conmutador/Interruptor– Gestor Parameter Descripción Rango de Predet. Ruta del menú ajuste t-CmdDes Tiempo de espera mínimo del comando OFF 0 - 300.00s 0.2s [Control (interruptor, seccionador de carga) /SG[5] /Gestor Int.] Bloq. Define si el Relé de Salida Binaria se inactivo, inactivo [Control...
  • Página 605 Conmutador/Interruptor– Gestor Parameter Descripción Rango de Predet. Ruta del menú ajuste Cmd Off7 Comando Off para el Interruptor si el estado 1..n, Cmds [Control de la señal asignada es verdadero. Desc /SG[5] /Gestor Int.] Cmd Off8 Comando Off para el Interruptor si el estado 1..n, Cmds [Control de la señal asignada es verdadero.
  • Página 606 Conmutador/Interruptor– Gestor Parameter Descripción Rango de Predet. Ruta del menú ajuste Cmd Off16 Comando Off para el Interruptor si el estado 1..n, Cmds [Control de la señal asignada es verdadero. Desc /SG[5] /Gestor Int.] Cmd Off17 Comando Off para el Interruptor si el estado 1..n, Cmds [Control de la señal asignada es verdadero.
  • Página 607 Conmutador/Interruptor– Gestor Parameter Descripción Rango de Predet. Ruta del menú ajuste Cmd Off25 Comando Off para el Interruptor si el estado 1..n, Cmds [Control de la señal asignada es verdadero. Desc /SG[5] /Gestor Int.] Cmd Off26 Comando Off para el Interruptor si el estado 1..n, Cmds [Control de la señal asignada es verdadero.
  • Página 608 Conmutador/Interruptor– Gestor Parameter Descripción Rango de Predet. Ruta del menú ajuste Cmd Off34 Comando Off para el Interruptor si el estado 1..n, Cmds [Control de la señal asignada es verdadero. Desc /SG[5] /Gestor Int.] Cmd Off35 Comando Off para el Interruptor si el estado 1..n, Cmds [Control de la señal asignada es verdadero.
  • Página 609 Conmutador/Interruptor– Gestor Parameter Descripción Rango de Predet. Ruta del menú ajuste Cmd Off43 Comando Off para el Interruptor si el estado 1..n, Cmds [Control de la señal asignada es verdadero. Desc /SG[5] /Gestor Int.] Cmd Off44 Comando Off para el Interruptor si el estado 1..n, Cmds [Control de la señal asignada es verdadero.
  • Página 610 Conmutador/Interruptor– Gestor Parameter Descripción Rango de Predet. Ruta del menú ajuste Cmd Off52 Comando Off para el Interruptor si el estado 1..n, Cmds [Control de la señal asignada es verdadero. Desc /SG[5] /Gestor Int.] Cmd Off53 Comando Off para el Interruptor si el estado 1..n, Cmds [Control de la señal asignada es verdadero.
  • Página 611 Conmutador/Interruptor– Gestor Parameter Descripción Rango de Predet. Ruta del menú ajuste Cmd Off61 Comando Off para el Interruptor si el estado 1..n, Cmds [Control de la señal asignada es verdadero. Desc /SG[5] /Gestor Int.] Cmd Off62 Comando Off para el Interruptor si el estado 1..n, Cmds [Control de la señal asignada es verdadero.
  • Página 612 Conmutador/Interruptor– Gestor Parameter Descripción Rango de Predet. Ruta del menú ajuste Cmd Off70 Comando Off para el Interruptor si el estado 1..n, Cmds [Control de la señal asignada es verdadero. Desc /SG[5] /Gestor Int.] Cmd Off71 Comando Off para el Interruptor si el estado 1..n, Cmds [Control de la señal asignada es verdadero.

  • Página 613: Estados De Entrada Del Desconector Supervisado

    Conmutador/Interruptor– Gestor Parameter Descripción Rango de Predet. Ruta del menú ajuste OFF incl El Comando OFF incluye el Comando OFF inactivo, activo [Control CmdDes emitido por el módulo de Protección. activo /SG[5] /Ajustes generales] t-Move ON Tempo para mover a la Posición ON 0.01 - 100.00s 0.1s [Control...

  • Página 614: Descripción

    Conmutador/Interruptor– Gestor Name Descripción Asignación a través de Quitado-I Estado de ent. de mód: El interruptor extraíble está [Control Extraído /SG[5] /Cables Indicad Pos] Conf CmdDes-I Estado de ent. de mód: Señal de Confirmación (solo [Control para confirmación automática) Señal de entrada de módulo /SG[5] /Gestor Int.]...

  • Página 615: Señales De Un Desconector Supervisado

    Conmutador/Interruptor– Gestor Name Descripción Asignación a través de SCmd OFF-I Estado de ent. de mód: Conmutando Comando OFF; [Control p.ej., el estado de la Lógica o el estado de la entrada digital /SG[5] /Ex Cmd ON/OFF] Señales de un desconector supervisado Signal Descripción SI IndContactUnico...
  • Página 616 Conmutador/Interruptor– Gestor Signal Descripción CES SG eliminado Señal: Supervisión de ejecución de comando: Comando de conmutación infructuoso. Conmutador eliminado. Prot ON Señal: Comando ON emitido por el módulo de Prot CmdDes Señal: Comando Desc Conf CmdDes Señal: Confirmar Comando Desc ON incl Prot ON Señal: El Comando ON incluye el Comando ON emitido por el módulo de Protección.

  • Página 617: Elementos De Protección

    Elementos de protección Elementos de protección Interconexión Se han desarrollado varios elementos protectores de última generación para HighPROTEC . La importancia de la protección de interconexiones va en aumento debido al papel cada vez más destacado de los recursos de energía distribuida.
  • Página 618 Elementos de protección Elementos disponibles: Descripción El dispositivo protector ofrece una función de protección diferencial de fase limitada con una característica limitada de porcentaje de pendiente múltiple configurable por el usuario que permite compensar tanto el error estático como dinámico. El error estático hace referencia a errores de calibración del circuito de medición de corriente y corriente magnetizante estática de transformador.
  • Página 619 Elementos de protección Opciones de aplicación Ajustes necesarios ANSI 87TP – Nota 1 : “TC W1” debe estar conectado a la entrada de corriente del Protección diferencial del transformador dispositivo X3 (W1) y el lado "TC W2" en el terminal de corriente del dispositivo X4 (W2).

  • Página 620: Definiciones De Dirección

    Elementos de protección Definiciones de dirección La convención de dirección adoptada aquí es la que se muestra en la siguiente ilustración. Principio de protección de la protección diferencial de corriente Zona protegida Cuad Cuad Relé protector Leyenda Símbolo Explicación Potencia nominal del objeto protegido (por ejemplo, el generador o el transformador elevador) Tensión nominal del objeto protegido (por ejemplo, el generador) Tensión nominal del lado del transformador W1 (principal)
  • Página 621 Elementos de protección MCDTV4 DOK-HB-MCDTV4-2ES...

  • Página 622: Curva De Desconexión

    Elementos de protección Curva de desconexión Id /Ib Rango Desc Id[Is2] Curva base estática Rango operativo Id[Is1] Id mín Id[Is0] Is/Ib Is0 = 0 La característica de desconexión de protección diferencial de fase porcentual limitada puede expresarse matemáticamente del siguiente modo: ⋅...

  • Página 623: Ajustar La Curva De Desconexión

    Elementos de protección Ajustar la curva de desconexión ∣  ∣ es el múltiplo de corriente diferencial mínima escalada a la corriente base para conseguir la protección dmin diferencial de fase limitada para la desconexión, que debería basarse en el error estático (no error de carga, corriente magnetizante del transformador y ruido de circuito de medición).

  • Página 624: Compensación De Fasores

    Elementos de protección Compensación de fasores Nota: Esta sección sólo se aplica si un transformador elevador forma parte de la zona diferencial protegida. Nota: El lado de referencia para la compensación del fasor se asigna de forma fija a la tarjeta de medición de corriente W1.

  • Página 625: Error De Coincidencia Del Tc

    Elementos de protección Error de coincidencia del TC Nota: Esta sección sólo se aplica si un transformador elevador forma parte de la zona diferencial protegida. Ninguno de los factores de coincidencia de amplitud debe exceder un valor de pri ,W1 pri ,W2 ⩽10 ⩽10...

  • Página 626: Compensación De Fase (Sistema De Fase Abc)

    Elementos de protección Compensación de fase (Sistema de fase ABC) Nota: Esta sección sólo se aplica si un transformador elevador forma parte de la zona diferencial protegida. Observe que el eje de fase n está especificado como un múltiplo de -30°. n positivo significa que el lado secundario va detrás del lado principal.
  • Página 627 Elementos de protección Tip o d e co n e xió n d e Conexión de devanado 1 Conexión de devanado 2 G ru p o ve cto ria l D e sfa se tra n sfo rm a d o r 30°...
  • Página 628 Elementos de protección Tip o d e co n e xió n d e Conexión de devanado 1 Conexión de devanado 2 G ru p o ve cto ria l D e sfa se tra n sfo rm a d o r 60°...
  • Página 629 Elementos de protección Tip o d e co n e xió n d e Conexión de devanado 1 Conexión de devanado 2 G ru p o ve cto ria l D e sfa se tra n sfo rm a d o r 90°...
  • Página 630 Elementos de protección Tip o d e co n e xió n d e Conexión de devanado 1 Conexión de devanado 2 G ru p o ve cto ria l D e sfa se tra n sfo rm a d o r 120°...
  • Página 631 Elementos de protección Tip o d e co n e xió n d e Conexión de devanado 1 Conexión de devanado 2 G ru p o ve cto ria l D e sfa se tra n sfo rm a d o r 150°...
  • Página 632 Elementos de protección Tip o d e co n e xió n d e Conexión de devanado 1 Conexión de devanado 2 G ru p o ve cto ria l D e sfa se tra n sfo rm a d o r 180°...
  • Página 633 Elementos de protección Tip o d e co n e xió n d e Conexión de devanado 1 Conexión de devanado 2 G ru p o ve cto ria l D e sfa se tra n sfo rm a d o r 210°...
  • Página 634 Elementos de protección Tip o d e co n e xió n d e Conexión de devanado 1 Conexión de devanado 2 G ru p o ve cto ria l D e sfa se tra n sfo rm a d o r 240°...
  • Página 635 Elementos de protección Tip o d e co n e xió n d e Conexión de devanado 1 Conexión de devanado 2 G ru p o ve cto ria l D e sfa se tra n sfo rm a d o r 270°...
  • Página 636 Elementos de protección Tip o d e co n e xió n d e Conexión de devanado 1 Conexión de devanado 2 G ru p o ve cto ria l D e sfa se tra n sfo rm a d o r Yy10 300°...
  • Página 637 Elementos de protección Tip o d e co n e xió n d e Conexión de devanado 1 Conexión de devanado 2 G ru p o ve cto ria l D e sfa se tra n sfo rm a d o r Yd11 330°...
  • Página 638 Elementos de protección Compensación de fase (Sistema de fase ABC) Nota: Esta sección sólo se aplica si un transformador elevador forma parte de la zona diferencial protegida. El eje de fase n para la secuencia de fase ABC debería el complemento de 12 al tipo de conexión del transformador correspondiente.

  • Página 639: Eliminación De La Secuencia Cero

    Elementos de protección Eliminación de la secuencia cero Nota: Esta sección sólo se aplica si un transformador elevador forma parte de la zona diferencial protegida. Las corrientes de secuencia cero deben eliminarse para evitar que la protección diferencial de fase se desconecte de los fallos de tierra externa.

  • Página 640: Readaptación - Compensación Externa

    Elementos de protección Readaptación – Compensación externa Nota: Esta sección sólo se aplica si un transformador elevador forma parte de la zona diferencial protegida. Usando el planteamiento de eliminación externa, como se hace en muchos relés electromecánicos, el relé no verá la corriente de secuencia cero de otras funciones de protección, como la sobrecarga residual, el diferencial de masa, etc.
  • Página 641 Elementos de protección Tipo de Tipo de Múltiplo de eje de fase total n conexión de conexión bobinado de delta CT en transformado lado Y o y DAC (Dy11) 12 (0) DAB (Dy1) DAC (Dy11) (18 % 12) =6 Dy11 DAB (Dy1) 12 (0) DAC (Dy11)

  • Página 642: Limitación Transitoria

    Elementos de protección Limitación transitoria El comportamiento transitorio puede estar causado por: 1. Activar directamente el transformador (efecto de corriente de entrada). 2. Compartición de corriente de entrada simpática debido a la activación adyacente de un transformador. 3. Saturación del TC. La limitación temporal puede activarse por: 1.
  • Página 643 Elementos de protección Limitación temporal (supervisando la saturación de CT) Al margen de las limitaciones de limitación temporal de armónicos, el dispositivo de protección ofrece otra función de activación: el Monitor de transitorios (Monitor de gradiente) Este monitor supervisa la saturación del transformador de corriente.

  • Página 644: Ejemplo Sobre La Configuración De La Función Diferencial Para La Aplicación De Transformador

    Elementos de protección La señales siguientes no pueden ser verdaderas si ld<Idmin: 87. Blo Pend 87. Blo H2,H4,H5 87. Blo H2 87. Blo H4 87. Blo H5 87. Restricción La limitación de señal se convierte en real si ‘‘87 Slope Blo” o “87.

  • Página 645: Grupos De Conexión

    Elementos de protección Grupos de conexión Conexión/conex. tierra W1 Este es el parámetro para el esquema de conexión del bobinado W1 y su estado de conexión a tierra. Parámetros permitidos Predeterminado (ejemplo) Y, D, Z, YN, ZN Conexión/conex. tierra W2 Este es el parámetro para el esquema de conexión del bobinado W2 y su estado de conexión a tierra.
  • Página 646 Elementos de protección La relación del transformador puede modificarse con un cambiador de tomas. Cambiador de tomas: El cambiador de tomas cambia la relación de tensión del transformador (1+Tap Changer) LL,W1 LL,W2 Principalmente, es necesario realizar los siguientes cálculos antes de calcular los valores diferenciales y los valores de limitación de la protección diferencial del transformador: Rotación de los valores medidos del bobinado 2 al bobinado 1 de referencia en sentido antihorario con un •...
  • Página 647 Elementos de protección Cálculos automáticos: Amplitudes, grupos vectoriales y eliminación de secuencia cero. Los cálculos realizados pueden efectuarse por cálculos matriciales. Deben completarse tres pasos. Ajuste la amplitud según todas las relaciones de transformación (transformador elevador y TC). Ajuste el ángulo de grupo vectorial rotando, en consecuencia, el sistema trifásico. Elimine la corriente de secuencia cero cuando sea necesario (tanto en el caso del bobinado 1 como el bobinado 2).
  • Página 648 Elementos de protección La eliminación de secuencia cero se calculará para el sistema de bobinado principal, si el valor W1con se define en YN o ZN. Una corriente de secuencia cero sólo puede fluir: 1. Si el neutro está conectado a tierra. 2.
  • Página 649 Elementos de protección d(H,m) Predeterminado (ejemplo) En caso de que se alcance el umbral de limitación de armónicos, este valor se añadirá a la curva de características. Es importante estimar el umbral de armónicos necesario para obtener estabilidad frente a la corriente de entrada magnetizante, la saturación de TC y la sobrexcitación.
  • Página 650 Elementos de protección analizarse. Est H5 Predeterminado (ejemplo) inactivo H5 est Predeterminado (ejemplo) H5 Tra Predeterminado (ejemplo) El período de tiempo transitorio justo después de la activación depende esencialmente del parámetro de influencia mencionado anteriormente. Se han documentado intervalos de tiempo desde casi cero a más de 15 segundos en el caso de bancos especiales de autotransformadores.
  • Página 651 Elementos de protección Idmáx Derivado Derivado real Forma onda sinus . pura Monit Satur de TC Predeterminado (ejemplo) activo El valor recomendado del monitor de saturación de TC es 120%. Sensibilidad Satur de TC Predeterminado (ejemplo) 100% MCDTV4 DOK-HB-MCDTV4-2ES...

  • Página 652: Parámetros De Planificación De Dispositivo De La Protección Diferencial De Corriente De Fase

    Elementos de protección Parámetros de planificación de dispositivo de la protección diferencial de corriente de fase Parameter Descripción Opciones Predet. Ruta del menú Modo Modo no usar, [Planif. de disp.] Comandos directos de la protección diferencial de corriente de fase §(ParaTemplate:Id_directCtrl) Parámetros de protección global de la protección diferencial de corriente de fase Parameter...
  • Página 653 Elementos de protección Parameter Descripción Rango de Predet. Ruta del menú ajuste Fc BloEx Activar (permitir) o desactivar (no permitir) inactivo, inactivo [Parám protec el bloqueo del módulo/etapa. Este activo /<1..4> parámetro solo es eficaz si se asigna a una señal al parámetro de protección global /Prot difer.
  • Página 654 Elementos de protección Parameter Descripción Rango de Predet. Ruta del menú ajuste Valor de la característica de desconexión 5.0 - 10.0Ib 10.0Ib [Parám protec estática cuando Is2 /<1..4> /Prot difer. /Id] % Rest. Car. Rechazo (porcentaje de configuración). El 90 - 98% [Parám protec rechazo configurable solo funciona en los /<1..4>...

  • Página 655: Estados De Entrada Del Módulo Protección Diferencial De Corriente De Fase

    Elementos de protección Parameter Descripción Rango de Predet. Ruta del menú ajuste Est H5 Estabilización de la función de protección inactivo, inactivo [Parám protec diferencial en relación con componentes activo /<1..4> estacionarios o transitorios del 5º armónico de la corriente de fase (por ejemplo, /Prot difer.
  • Página 656 Elementos de protección Name Descripción Asignación a través de BloEx2-I Estado entrada módulo: Bloqueo externo2 [Parám protec /Parám prot glob /Prot difer. /Id] BloEx CmdDes-I Estado entrada módulo: Bloqueo Externo del [Parám protec Comando Desc /Parám prot glob /Prot difer. /Id] Señales del módulo Protección diferencial de corriente de fase (estados de salida) Signal...

  • Página 657: Valores Del Módulo Protección Diferencial De Corriente De Fase

    Elementos de protección Signal Descripción IH2 Blo L1 Señal:Fase L1: Bloqueo de la protección de diferencial de fase por causa de segundo armónico. IH2 Blo L2 Señal:Fase L2: Bloqueo de la protección de diferencial de fase por causa de segundo armónico. IH2 Blo L3 Señal:Fase L3: Bloqueo de la protección de diferencial de fase por causa de segundo armónico.

  • Página 658: Estadísticas Del Módulo Protección Diferencial De Corriente De Fase

    Elementos de protección Value Descripción Ruta del menú Id L1 H5 Valor medido (calculado): Corriente Diferencial Fase [Operación L1 Armónico:5 /Valores medidos /Id] Id L2 H5 Valor medido (calculado): Corriente Diferencial Fase [Operación L2 Armónico:5 /Valores medidos /Id] Id L3 H5 Valor medido (calculado): Corriente Diferencial Fase [Operación L3 Armónico:5...
  • Página 659 Elementos de protección Value Descripción Ruta del menú Id L1H5máx Valor Máximo Id L1H5 [Operación /Estadíst. /Máx /Id] Id L2H5máx Valor Máximo Id L2H5 [Operación /Estadíst. /Máx /Id] Id L3H5máx Valor Máximo Id L3H5 [Operación /Estadíst. /Máx /Id] MCDTV4 DOK-HB-MCDTV4-2ES...

  • Página 660: Protección De Corriente Diferencial De Ajuste Alto No Limitado Idh

    Elementos de protección Protección de corriente diferencial de ajuste alto no limitado IdH Elementos: Al margen de la característica de desconexión estática definida y los factores de limitación d[H,m], puede ajustarse un valor de selección para una corriente diferencial máxima IdH así como los resultados en la desconexión no retrasada cuando hay un exceso.
  • Página 661 Elementos de protección Parámetros de planificación de dispositivos del módulo Protección de corriente diferencial de ajuste alto no limitado Parameter Descripción Opciones Predet. Ruta del menú Modo Modo no usar, [Planif. de disp.] Comandos directos de la protección diferencial de corriente de fase §(ParaTemplate:Idhigh_directCtrl) Parámetros de protección global del módulo Protección de corriente diferencial de ajuste alto no limitado...

  • Página 662: Estados De Entrada Del Módulo Protección De Corriente Diferencial De Ajuste Alto No Limitado

    Elementos de protección Parameter Descripción Rango de Predet. Ruta del menú ajuste Fc BloEx Activar (permitir) o desactivar (no permitir) inactivo, inactivo [Parám protec el bloqueo del módulo/etapa. Este activo /<1..4> parámetro solo es eficaz si se asigna a una señal al parámetro de protección global /Prot difer.

  • Página 663: Señales De La Protección De Corriente Diferencial De Ajuste Alto No Limitado (Estados De Salida)

    Elementos de protección Señales de la protección de corriente diferencial de ajuste alto no limitado (estados de salida) Signal Descripción activo Señal: activo BloEx Señal: Bloqueo externo Blo CmdDes Señal: Comando Desc bloqueado BloEx CmdDes Señal: Bloqueo Externo del Comando Desc Alarm L1 Señal: Sistema de Alarma Fase L1 Alarm L2...

  • Página 664: Idg - Protección Diferencial De Corriente De Masa [87Tn, 64Ref]

    Elementos de protección idG - Protección diferencial de corriente de masa [87TN, 64REF] Elementos disponibles: IdG[1] ,IdG[2] El elemento de protección diferencial de masa puede usarse para proporcionar: Detección sensible de los fallos de tierra internos en los bobinados de lado wye de los transformadores. Detección sensible de fallos de tierra para generadores de conexión a tierra sólida o de baja impedancia.
  • Página 665 Elementos de protección Tenga en cuenta que la función protectora IdG de fallo de masa limitado únicamente puede aplicarse al extremo de bobinado que constituye el punto neutro conectado a tierra. MCDTV4 DOK-HB-MCDTV4-2ES...

  • Página 666: Ejemplo De Aplicación (Transformador-Y-D) Ansi 87Tn

    Elementos de protección Ejemplo de aplicación (Transformador-y-D) ANSI 87TN Zona protegida IdG[2] CT W1 CT W2 X4.IL1 X4.IL2 X4.IL3 ANSI 87TN IdG[2] Uso adecuado Se utiliza si el lado del punto inicial de un transformador debe protegerse contra fallos de diferencial de masa dentro del transformador.
  • Página 667 Elementos de protección Ajustes necesarios Active el elemento de protección dentro de la planificación de dispositivos. ¿Dónde? En [Planificación Dispositivo] Ajuste "IdG[2].Modo=usado“ Ajuste los parámetros de campo del transformador. ¿Dónde? En [Para Campo\Transformador] Ajuste los parámetros de protección diferencial. ¿Dónde? En [Para Protección\Ajuste [x]\Prot-Dif] MCDTV4 DOK-HB-MCDTV4-2ES...

  • Página 668: Ejemplo De Aplicación (Transformador-Y-Y) Ansi 87Tn

    Elementos de protección Ejemplo de aplicación (Transformador-y-Y) ANSI 87TN Zona protegida Zona protegida IdG[1] IdG[2] CT W1 CT W2 X3.IL3 X3.IL2 X3.IL1 X4.IL1 X4.IL2 X4.IL3 ANSI 87TN ANSI 87TN IdG[1] IdG[2] Uso adecuado Se utiliza si los lados del punto inicial de un transformador-y-Y deben protegerse contra fallos de diferencial de masa dentro del transformador en ambos lados de bobinado.
  • Página 669 Elementos de protección Cableado de los transformadores de corriente Transformadores de corriente de fase en lado de bobinado 1 que se conectan a X3.IL1, X3.IL2, X3.IL3 Transformadores de corriente de fase en lado de bobinado 2 que se conectan a X4.IL1, X4.IL2, X4.IL3 Transformadores de corriente de núcleo de anillo o de masa en lado de bobinado 1 que se conectan a X3.IG Transformadores de corriente de núcleo de anillo o de masa en lado de bobinado 2 que se conectan a X4.IG Corriente de referencia calculada en lado de bobinado W1...

  • Página 670: Parámetros De Planificación De Dispositivos De Protección De Fallo Limitado De Masa

    Elementos de protección Parámetros de planificación de dispositivos de protección de fallo limitado de masa Parameter Descripción Opciones Predet. Ruta del menú Modo Modo no usar, no usar [Planif. de disp.] Parámetros de protección globales de protección de fallo de masa limitado Parameter Descripción Rango de...

  • Página 671: Parámetros De Grupo De Ajustes De Protección De Fallo Limitado De Masa

    Elementos de protección Parámetros de grupo de ajustes de protección de fallo limitado de masa Parameter Descripción Rango de Predet. Ruta del menú ajuste Función Activación o desactivación permanente de inactivo, inactivo [Parám protec módulo/etapa. activo /<1..4> /Prot difer. /IdG[1]] Fc BloEx Activar (permitir) o desactivar (no permitir) inactivo,...
  • Página 672 Elementos de protección Parameter Descripción Rango de Predet. Ruta del menú ajuste IdG(Is2) Valor de la característica de desconexión 1.0 - 8.0Ib 2.0Ib [Parám protec estática cuando Is2 /<1..4> /Prot difer. /IdG[1]] Punto de ruptura de la característica de 0.5 - 5.0Ib 2.0Ib [Parám protec desconexión estática cuando Is1...

  • Página 673: Estados De Entrada Del Módulo Protección De Fallo Limitado De Masa

    Elementos de protección Estados de entrada del módulo Protección de fallo limitado de masa Name Descripción Asignación a través de BloEx1-I Estado entrada módulo: Bloqueo externo1 [Parám protec /Parám prot glob /Prot difer. /IdG[1]] BloEx2-I Estado entrada módulo: Bloqueo externo2 [Parám protec /Parám prot glob /Prot difer.

  • Página 674: Señales Del Módulo Protección De Fallo Limitado De Masa (Estados De Salida)

    Elementos de protección Señales del módulo Protección de fallo limitado de masa (estados de salida) Signal Descripción activo Señal: activo BloEx Señal: Bloqueo externo Blo CmdDes Señal: Comando Desc bloqueado BloEx CmdDes Señal: Bloqueo Externo del Comando Desc Alarm Señal: Alarma Desc Señal: Desconexión CmdDes...

  • Página 675: Idgh - Protección De Fallo Limitado De Tierra De Ajuste Alto Idgh

    Elementos de protección IdGh - Protección de fallo limitado de tierra de ajuste alto IdGH Elementos IdGH[1] ,IdGH[2] De forma similar a la protección diferencial de fase no limitada, las funciones de protección de diferencial de masa no limitada se suministran para una corriente alta de diferencial de masa. IdG/Ib IdGH Rango Desc...
  • Página 676 Elementos de protección Parámetros de planificación de dispositivos del módulo Protección de fallo limitado de masa de alto ajuste Parameter Descripción Opciones Predet. Ruta del menú Modo Modo no usar, no usar [Planif. de disp.] Parámetros de protección globales del módulo Protección de fallo limitado de masa de alto ajuste Parameter Descripción...
  • Página 677 Elementos de protección Parámetros de grupo de ajustes del módulo Protección de fallo limitado de masa de alto ajuste Parameter Descripción Rango de Predet. Ruta del menú ajuste Función Activación o desactivación permanente de inactivo, inactivo [Parám protec módulo/etapa. activo /<1..4>...

  • Página 678: Estados De Entrada Del Módulo Protección De Fallo Limitado De Masa De Alto Ajuste

    Elementos de protección Estados de entrada del módulo Protección de fallo limitado de masa de alto ajuste Name Descripción Asignación a través de BloEx1-I Estado entrada módulo: Bloqueo externo1 [Parám protec /Parám prot glob /Prot difer. /IdGH[1]] BloEx2-I Estado entrada módulo: Bloqueo externo2 [Parám protec /Parám prot glob /Prot difer.

  • Página 679: I - Protección De Sobrecorriente [50, 51,51Q, 51V, 67]

    Elementos de protección I - Protección de sobrecorriente [50, 51,51Q, 51V, 67] Etapas disponibles: I[1] ,I[2] ,I[3] ,I[4] ,I[5] ,I[6] Si está utilizando bloqueos de corrientes de entrada, el retraso de desconexión de las funciones de protección de corriente deben ser al menos 30 ms o más para evitar desconexiones erróneas.
  • Página 680 Elementos de protección La siguiente tabla muestra las posibilidades de aplicación del elemento de protección de sobrecorriente Aplicaciones del módulo I-Protección Definir en Opción ANSI 50 – Protección de sobrecorriente, no Menú de planificación de Modo Medición: direccional dispositivo Fundamental/TrueRMS/corriente de secuencia de fase negativa (I2) ANSI 51 –...
  • Página 681 Elementos de protección Modo Medición Para todos los elementos protectores se puede determinar, si la medición se hace en base a la medición " Fundamental" o si se utiliza la medición " TrueRMS" . Como alternativa, el » Modo medición« puede ajustarse a »I2« . En este caso, se medirá la corriente de la secuencia de fase negativa.
  • Página 682 Elementos de protección DEFT (UMZ) – sobrecarga de tiempo definida DEFT I> 0.0 1 0.0 1 40 40 t [s] 3 00 s 3 00 s 0.0 s 0.0 s 0.01 0.01 I> MCDTV4 DOK-HB-MCDTV4-2ES...
  • Página 683 Elementos de protección IEC inverso normal Hay varios modos de reinicio disponibles: Reinicio mediante característica, retrasado e instantáneo. Observación: Para I > 20⋅ I , las paradas de curvas decrecen. los valores-v se mantienen constantes al valor de > I = 20⋅ I >...
  • Página 684 Elementos de protección IEC muy inverso Hay varios modos de reinicio disponibles: Reinicio mediante característica, retrasado e instantáneo. Observación: Para I > 20⋅ I , las paradas de curvas decrecen. los valores-v se mantienen constantes al valor de > I = 20⋅ I >...
  • Página 685 Elementos de protección IEC extremadamente inverso Hay varios modos de reinicio disponibles: Reinicio mediante característica, retrasado e instantáneo. Observación: Para I > 20⋅ I , las paradas de curvas decrecen. los valores-v se mantienen constantes al valor de > I = 20⋅ I >...
  • Página 686 Elementos de protección IEC inverso por mucho tiempo Hay varios modos de reinicio disponibles: Reinicio mediante característica, retrasado e instantáneo. Observación: Para I > 20⋅ I , las paradas de curvas decrecen. los valores-v se mantienen constantes al valor de >...
  • Página 687 Elementos de protección ANSI inverso moderado Hay varios modos de reinicio disponibles: Reinicio mediante característica, retrasado e instantáneo. Observación: Para I > 20⋅ I , las paradas de curvas decrecen. los valores-v se mantienen constantes al valor de > I = 20⋅ I >...
  • Página 688 Elementos de protección ANSI muy inverso Hay varios modos de reinicio disponibles: Reinicio mediante característica, retrasado e instantáneo. Observación: Para I > 20⋅ I , las paradas de curvas decrecen. los valores-v se mantienen constantes al valor de > I = 20⋅ I >...

  • Página 689: Ansi Extremadamente Inverso

    Elementos de protección ANSI extremadamente inverso Hay varios modos de reinicio disponibles: Reinicio mediante característica, retrasado e instantáneo. Observación: Para I > 20⋅ I , las paradas de curvas decrecen. los valores-v se mantienen constantes al valor de > I = 20⋅ I >...
  • Página 690 Elementos de protección R inverso Hay varios modos de reinicio disponibles: Reinicio mediante característica, retrasado e instantáneo. Observación: Para I > 20⋅ I , las paradas de curvas decrecen. los valores-v se mantienen constantes al valor de > I = 20⋅ I >...
  • Página 691 Elementos de protección Curva térmica plana Hay varios modos de reinicio disponibles: Reinicio mediante característica, retrasado e instantáneo. »Car.« = Therm Flat Rest Desc tchar tchar · · · · < 1 1 < 1000 t [s] tchar = 0,05 0,01 I / In (múltiplos de corriente nominal ) MCDTV4...
  • Página 692 Elementos de protección Curva térmica IT Hay varios modos de reinicio disponibles: Reinicio mediante característica, retrasado e instantáneo. »Car.« = IT Rest Desc · tchar tchar · · < 1 1 < 1000 t [s] tchar = 0,05 0,01 0,01 I / In (múltiplos de corriente nominal ) MCDTV4 DOK-HB-MCDTV4-2ES...
  • Página 693 Elementos de protección Curva térmica I2T Hay varios modos de reinicio disponibles: Reinicio mediante característica, retrasado e instantáneo. »Car.« = I2 T Rest Desc · tchar tchar · · < 1 1 < 1000 t [s] tchar = 0,01 0,01 I / In (múltiplos de corriente nominal ) MCDTV4 DOK-HB-MCDTV4-2ES...
  • Página 694 Elementos de protección Curva térmica I4T Hay varios modos de reinicio disponibles: Reinicio mediante característica, retrasado e instantáneo. »Car.« = I4 T Rest Desc · tchar tchar · · < 1 1 < 1000 t [s] tchar = 0,05 0,01 0,01 I / In (múltiplos de corriente nominal ) MCDTV4...
  • Página 695 Elementos de protección Determinación de la dirección La determinación de la dirección se basa en el módulo »Prot«. Consulte el capítulo “Módulo: Protección (Prot)” para más información. MCDTV4 DOK-HB-MCDTV4-2ES...
  • Página 696 Elementos de protección I[1]...[n] nom = I[1]...[n] nom.IH2 Blo* Consulte el diagrama: Bloqueos nom.Alarm L1 (La etapa no está desact. y no hay señales de bloq. act.) nom.Alarm L2 Consulte el diagrama: decisión dirección sobretensión fase *** nom.Alarm L3 nom.* I[1]...[n] Err. en dir. proyectada &...

  • Página 697: Parámetros De Planificación Del Dispositivo Del Módulo I

    Elementos de protección Parámetros de planificación del dispositivo del módulo I Parameter Descripción Opciones Predet. Ruta del menú Modo Modo no usar, I[1]: no [Planif. de disp.] direccional no direccional, I[2]: no usar progres, I[3]: no usar invertir I[4]: no usar I[5]: no usar I[6]: no usar Parámetros de protección global del Módulo I...

  • Página 698: Parámetros Del Grupo De Ajustes Del Módulo I

    Elementos de protección Parameter Descripción Rango de Predet. Ruta del menú ajuste AdaptSet 1 Parámetro de adaptación de asignación 1 AdaptSet [Parám protec /Parám prot glob /I-Prot /I[1]] AdaptSet 2 Parámetro de adaptación de asignación 2 AdaptSet [Parám protec /Parám prot glob /I-Prot /I[1]]...
  • Página 699 Elementos de protección Parameter Descripción Rango de Predet. Ruta del menú ajuste Fc RevZo inv Ex Activar (permitir) o desactivar (no permitir) inactivo, inactivo [Parám protec el bloqueo del módulo/etapa. Este activo /<1..4> parámetro solo es eficaz si se asigna a una señal al parámetro de protección global /I-Prot correspondiente.
  • Página 700 Elementos de protección Parameter Descripción Rango de Predet. Ruta del menú ajuste Car. Característica DEFT, DEFT [Parám protec IEC NINV, /<1..4> IEC VINV, /I-Prot IEC EINV, /I[1]] IEC LINV, RINV, ANSI MINV, ANSI VINV, ANSI EINV, Therm Flat, I2T, Retraso de desconexión 0.00 - 300.00s 1.00s [Parám protec...
  • Página 701 Elementos de protección Parameter Descripción Rango de Predet. Ruta del menú ajuste IH2 Blo Bloqueo de comando de desconexión si se inactivo, inactivo [Parám protec detecta una corriente de entrada. activo /<1..4> /I-Prot /I[1]] nondir Trip at Relevante solo para módulos/etapas protec inactivo, inactivo [Parám protec...

  • Página 702: Estados De Entrada Del Módulo I

    Elementos de protección Estados de entrada del Módulo I Name Descripción Asignación a través de BloEx1-I Estado entrada módulo: Bloqueo externo1 [Parám protec /Parám prot glob /I-Prot /I[1]] BloEx2-I Estado entrada módulo: Bloqueo externo2 [Parám protec /Parám prot glob /I-Prot /I[1]] BloEx CmdDes-I Estado entrada módulo: Bloqueo Externo del...

  • Página 703: Descripción

    Elementos de protección Signal Descripción RevZo inv Ex Señal: Interbloqueo inverso externo Blo CmdDes Señal: Comando Desc bloqueado BloEx CmdDes Señal: Bloqueo Externo del Comando Desc IH2 Blo Señal: Bloqueo de comando de desconexión por una corriente de entrada Alarm L1 Señal: Alarma L1 Alarm L2 Señal: Alarma L2...

  • Página 704: Puesta En Servicio: Protección De Sobrecorriente, No Direccional

    Elementos de protección Puesta en servicio: Protección de sobrecorriente, no direccional [50, 51] Objeto comprobado Señales que se van a medir para cada elemento de protección de corriente, los valores de umbral, el tiempo de desconexión total (recomendado) o, como alternativa, los retrasos de desconexión y las relaciones de retirada;...
  • Página 705 Elementos de protección MCDTV4 DOK-HB-MCDTV4-2ES...

  • Página 706: Puesta En Servicio: Protección De Sobrecorriente, Direccional

    Elementos de protección Puesta en servicio: Protección de sobrecorriente, direccional [67] Objeto comprobado Para cada elemento de sobrecorriente hay que medir: El tiempo de desconexión total (recomendado), o alternativamente los retrasos de desconexión y las relaciones de retirada; cada vez 3 x monofásica y 1 x trifásica. Especialmente en conexiones Holmgreen, los errores de cableado pueden suceder fácilmente y estos se detectan con seguridad.

  • Página 707: Sobrecorriente De Limitación De Tensión

    Elementos de protección desviaciones/tolerancias permisibles pueden encontrarse en los Datos técnicos. 51V - Sobrecorriente de limitación de tensión Para activar esta función, el parámetro " VRestricc" tiene que definirse en activo en el conjunto de parámetros del elemento de sobrecorriente correspondiente I[x]. La función de protección 51V limita el funcionamiento que reduce los niveles de selección.
  • Página 708 Elementos de protección Las curvas de desconexión (características) no se verán afectadas por la función de limitación de tensión. Si se activa la supervisión del transformador de tensión, el elemento de protección de sobrecorriente de limitación de tensión se bloquea en caso de desconexión m.c.b. para evitar desconexiones falsas. MCDTV4 DOK-HB-MCDTV4-2ES...
  • Página 709 Elementos de protección Definición de Vn: Vn depende del ajuste "Canal de medición" en los módulos de protección de corriente. Si este parámetro se define en "Fase a fase": Vn=Main VT sec Si este parámetro se define en "Fase a neutro": MainVT sec ...

  • Página 710: Puesta En Servicio: Protección De Sobrecorriente, No Direccional [Ansi 51V]

    Elementos de protección Puesta en servicio: Protección de sobrecorriente, no direccional [ANSI 51V] Objeto comprobado: Señales para medir la limitación de tensión de la función de protección: los valores del umbral, el tiempo de desconexión total (recomendado), o alternativamente los retrasos de desconexión y las relaciones de retirada; cada vez 3 x monofásica y 1 x trifásica.
  • Página 711 Elementos de protección desviaciones/tolerancias permisibles pueden encontrarse en los Datos técnicos. MCDTV4 DOK-HB-MCDTV4-2ES...
  • Página 712 Elementos de protección I2> - Sobrecorriente de secuencia negativa [51Q] Para activar esta función, el parámetro "Modo Medición" tiene que definirse en " I2" en el conjunto de parámetros del elemento de sobrecorriente correspondiente I[x]. La función de protección de sobrecorriente de secuencia negativa ( I2> ) debe considerarse como un equivalente de la protección de sobrecorriente de fase con la excepción de que utiliza corriente de secuencia negativa (I2>) como cantidades medidas en vez de las corrientes trifásicas utilizadas por la función de protección de sobrecorriente de fase.
  • Página 713 Elementos de protección MCDTV4 DOK-HB-MCDTV4-2ES...

  • Página 714: Puesta En Servicio: Sobrecorriente De Secuencia Negativa

    Elementos de protección Puesta en servicio: Sobrecorriente de secuencia negativa Objeto comprobado Señales para medir cada función de protección de la corriente: los valores del umbral, el tiempo de desconexión total (recomendado), o alternativamente los retrasos de desconexión y las relaciones de retirada. Se recomienda medir el tiempo de desconexión total en vez del tiempo de desconexión.

  • Página 715: Protección De Sobrecarga Con Control De Tensión [51C]

    Elementos de protección Protección de sobrecarga con control de tensión [51C] Cuando se produce un cortocircuito cerca del generador, puede bajar la tensión. Mediante Parámetros adaptativos (consulte el capítulo Parámetro) los tiempos de desconexión o las características de desconexión pueden modificarse por una señal de salida de un elemento de tensión (en función del umbral).

  • Página 716: Ih2 - Corriente De Entrada

    Elementos de protección IH2 - Corriente de entrada Elementos disponibles: IH2[1] ,IH2[2] El módulo Corriente de entrada puede evitar falsas desconexiones provocadas por acciones de interrupción encargas inductivas saturadas. Se toma en consideración la tasa del 2. armónico al 1. armónico.
  • Página 717 Elementos de protección No utilice el elemento de corriente de entrada en combinación con la protección de sobrecorriente no retrasada/instantánea (con el fin de evitar una desconexión defectuosa). MCDTV4 DOK-HB-MCDTV4-2ES...

  • Página 718: Parámetros De Planificación De Dispositivo Del Módulo Corriente De Entrada

    Elementos de protección Parámetros de planificación de dispositivo del módulo Corriente de entrada Parameter Descripción Opciones Predet. Ruta del menú Modo Modo no usar, IH2[1]: uso [Planif. de disp.] IH2[2]: no usar Parámetros de protección global del módulo Corriente de entrada Parameter Descripción Rango de...

  • Página 719: Estados De Entrada Del Módulo Corriente De Entrada

    Elementos de protección Parameter Descripción Rango de Predet. Ruta del menú ajuste IH2/IH1 Porcentaje máximo permisible del 2º 10 - 40% [Parám protec armónico del 1er. armónico. /<1..4> /I-Prot /IH2[1]] modo bloq. 1-ph Blo: Si se detecta una corriente de 1-ph Blo, 1-ph Blo [Parám protec...

  • Página 720: Puesta En Servicio: Corriente De Entrada

    Elementos de protección Puesta en servicio: Corriente de entrada En función del modo de bloqueo parametrizado de corriente de entrada (" Blo 1-f o Blo 3-f" ), cambia el procedimiento de la prueba. Para el modo " Blo 1-f" la prueba debe llevarse a cabo primero en cada fase individual y después para las tres fases juntas.

  • Página 721: Ig - Fallo De Conexión De Tierra [50N/G, 51N/G, 67N/G]

    Elementos de protección IG - Fallo de conexión de tierra [50N/G, 51N/G, 67N/G] Elementos disponibles: IG[1] ,IG[2] ,IG[3] ,IG[4] Si utiliza bloqueos de corriente de entrada, el retraso de desconexión de las funciones de protección de corriente de tierra deben ser de al menos 30 ms o más para evitar desconexiones erróneas.
  • Página 722 Elementos de protección En el menú de parámetros de campo puede determinarse si la detección direccional de la corriente de tierra debe basarse en valores medidos o en valores calculados de corriente y voltaje. Este ajuste se aplica a todos los elementos de corriente de tierra.
  • Página 723 Elementos de protección DEFT (UMZ) – sobrecarga de tiempo definida DEFT IG> I/I> 0.0 1 0.0 1 40 20 t [s] 3 00 s 3 00 s 0.0 s 0.0 s 0.01 0.01 IG> MCDTV4 DOK-HB-MCDTV4-2ES...
  • Página 724 Elementos de protección IEC inverso normal Hay varios modos de reinicio disponibles: Reinicio mediante característica, retrasado e instantáneo. Observación: Para I > 20⋅ I , las paradas de curvas decrecen. los valores-v se mantienen constantes al valor de G> = 20⋅ I G>...
  • Página 725 Elementos de protección IEC muy inverso Hay varios modos de reinicio disponibles: Reinicio mediante característica, retrasado e instantáneo. Observación: Para I > 20⋅ I , las paradas de curvas decrecen. los valores-v se mantienen constantes al valor de G> = 20⋅ I G>...
  • Página 726 Elementos de protección IEC extremadamente inverso Hay varios modos de reinicio disponibles: Reinicio mediante característica, retrasado e instantáneo. Observación: Para I > 20⋅ I , las paradas de curvas decrecen. los valores-v se mantienen constantes al valor de G> = 20⋅ I G>...
  • Página 727 Elementos de protección IEC inverso por mucho tiempo Hay varios modos de reinicio disponibles: Reinicio mediante característica, retrasado e instantáneo. Observación: Para I > 20⋅ I , las paradas de curvas decrecen. los valores-v se mantienen constantes al valor de G>...

  • Página 728: Ansi Inverso Moderado

    Elementos de protección ANSI inverso moderado Hay varios modos de reinicio disponibles: Reinicio mediante característica, retrasado e instantáneo. Observación: Para I > 20⋅ I , las paradas de curvas decrecen. los valores-v se mantienen constantes al valor de G> = 20⋅ I G>...
  • Página 729 Elementos de protección ANSI muy inverso Hay varios modos de reinicio disponibles: Reinicio mediante característica, retrasado e instantáneo. Observación: Para I > 20⋅ I , las paradas de curvas decrecen. los valores-v se mantienen constantes al valor de G> = 20⋅ I G>...
  • Página 730 Elementos de protección ANSI extremadamente inverso Hay varios modos de reinicio disponibles: Reinicio mediante característica, retrasado e instantáneo. Observación: Para I > 20⋅ I , las paradas de curvas decrecen. los valores-v se mantienen constantes al valor de G> = 20⋅ I G>...
  • Página 731 Elementos de protección R inverso Hay varios modos de reinicio disponibles: Reinicio mediante característica, retrasado e instantáneo. Observación: Para I > 20⋅ I , las paradas de curvas decrecen. los valores-v se mantienen constantes al valor de G> = 20⋅ I G>...
  • Página 732 Elementos de protección RXIDG Hay varios modos de reinicio disponibles: Reinicio mediante característica, retrasado e instantáneo. Observación: Las paradas de curvas decrecen a t = 0,02 s y lo mantienen constante a para valores más altos »Car.« = RXIDG Desc t= 5.8 1.35 ·...
  • Página 733 Elementos de protección Curva térmica plana Hay varios modos de reinicio disponibles: Reinicio mediante característica, retrasado e instantáneo. »Car.« = Therm Flat Rest Desc tchar tchar · · · · < 1 1 < IGnom IGnom 1000 t [s] tchar = 0,05 0,01 IG / IGnom (múltiplos de corriente nominal )
  • Página 734 Elementos de protección Curva térmica IT Hay varios modos de reinicio disponibles: Reinicio mediante característica, retrasado e instantáneo. »Car.« = IT Rest Desc · tchar tchar · · IGnom < 1 1 < IGnom IGnom 1000 t [s] tchar = 0,05 0,01 0,01...
  • Página 735 Elementos de protección Curva térmica I2T Hay varios modos de reinicio disponibles: Reinicio mediante característica, retrasado e instantáneo. »Car.« = I2 T Rest Desc · tchar tchar · · IGnom < 1 1 < IGnom IGnom 1000 t [s] tchar = 0,01 0,01 IG / IGnom (múltiplos de corriente nominal )
  • Página 736 Elementos de protección Curva térmica I4T Hay varios modos de reinicio disponibles: Reinicio mediante característica, retrasado e instantáneo. »Car.« = I4 T Rest Desc · tchar tchar · · IGnom < 1 1 < IGnom IGnom 1000 t [s] tchar = 0,05 0,01 0,01...
  • Página 737 Elementos de protección Determinación de la dirección La determinación de la dirección se basa en el módulo »Prot«. Consulte el capítulo “Módulo: Protección (Prot)” para más información. MCDTV4 DOK-HB-MCDTV4-2ES...
  • Página 738 Elementos de protección MCDTV4 DOK-HB-MCDTV4-2ES...
  • Página 739 Elementos de protección MCDTV4 DOK-HB-MCDTV4-2ES...

  • Página 740: Parámetros De Planificación De Dispositivos De Protección De Fallo De Tierra

    Elementos de protección Parámetros de planificación de dispositivos de protección de fallo de tierra Parameter Descripción Opciones Predet. Ruta del menú Modo Modo no usar, no usar [Planif. de disp.] no direccional, progres, invertir Parámetros de protección global de protección de fallo de tierra Parameter Descripción Rango de...

  • Página 741: Parámetros De Grupo De Ajustes De Protección De Fallo De Tierra

    Elementos de protección Parameter Descripción Rango de Predet. Ruta del menú ajuste AdaptSet 2 Parámetro de adaptación de asignación 2 AdaptSet [Parám protec /Parám prot glob /I-Prot /IG[1]] AdaptSet 3 Parámetro de adaptación de asignación 3 AdaptSet [Parám protec /Parám prot glob /I-Prot /IG[1]]...
  • Página 742 Elementos de protección Parameter Descripción Rango de Predet. Ruta del menú ajuste Blo CmdDes Bloqueo permanente del Comando Desc del inactivo, inactivo [Parám protec módulo/etapa. activo /<1..4> /I-Prot /IG[1]] BloEx CmdDes Activar (permitir) o desactivar (no permitir) inactivo, inactivo [Parám protec el bloqueo del módulo/etapa.
  • Página 743 Elementos de protección Parameter Descripción Rango de Predet. Ruta del menú ajuste IGs> Si se supera el valor seleccionado, se 0.002 - 2.000In 0.02In [Parám protec iniciará el módulo/etapa. /<1..4> /I-Prot /IG[1]] Car. Característica DEFT, DEFT [Parám protec IEC NINV, /<1..4>...
  • Página 744 Elementos de protección Parameter Descripción Rango de Predet. Ruta del menú ajuste Retraso de Retraso de restablecimiento de errores 0.00 - 60.00s 0.00s [Parám protec reinicialización intermitentes de fase (solo características /<1..4> de INV) /I-Prot Solo disponible si: Característica = INV O /IG[1]] Característica = Therm Flat O Característica = IT O Característica = I2T O Característica...

  • Página 745: Estados De Entrada De Protección De Fallo De Tierra

    Elementos de protección Estados de entrada de protección de fallo de tierra Name Descripción Asignación a través de BloEx1-I Estado entrada módulo: Bloqueo externo1 [Parám protec /Parám prot glob /I-Prot /IG[1]] BloEx2-I Estado entrada módulo: Bloqueo externo2 [Parám protec /Parám prot glob /I-Prot /IG[1]] BloEx CmdDes-I...
  • Página 746 Elementos de protección Signal Descripción RevZo inv Ex Señal: Interbloqueo inverso externo Blo CmdDes Señal: Comando Desc bloqueado BloEx CmdDes Señal: Bloqueo Externo del Comando Desc Alarm Señal: Alarma IG Desc Señal: Desconexión CmdDes Señal: Comando Desc IGH2 Blo Señal: bloqueado por una corriente de entrada AdaptSet activo Parámetro de adaptación Activo ConjPred...
  • Página 747 Elementos de protección Puesta en servicio: Protección de fallo de tierra – no direccional [50N/G, 51N/G] Compruebe la sobrecarga de tierra no direccional análoga a la protección de sobrecarga de fase no direccional. Puesta en servicio: Protección de fallo de tierra – direccional [50N/G, 51N/G, 67N/G] Compruebe la sobrecarga de tierra no direccional análoga a la protección de sobrecarga de fase no direccional.

  • Página 748: I2> And %I2/I1> - Carga Desequilibrada [46]

    Elementos de protección I2> and %I2/I1> – Carga desequilibrada [46] Elementos: I2>[1] ,I2>[2] El módulo de desequilibrio de corriente I2> funciona igual que el módulo de desequilibrio de tensión V 012 . Las corrientes de las secuencias positivas y negativas se calculan a partir de las corrientes trifásicas. El valor umbral (ya sea I2>«...
  • Página 749 Elementos de protección K ⋅ I K ⋅ I −I −I 2 › 2 ⁄ FLA donde = retardo de desconexión en segundos trip = la capacidad de carga térmica del objeto durante el funcionamiento con un 100% de corriente de carga desequilibrada.
  • Página 750 Elementos de protección La energía calorífica (térmica) es un valor auxiliar que se calcula y se mantiene internamente, es decir, no se mostrará en el HMI ni se podrá recuperar a través de ningún protocolo de comunicación. MCDTV4 DOK-HB-MCDTV4-2ES...
  • Página 751 Elementos de protección MCDTV4 DOK-HB-MCDTV4-2ES...

  • Página 752: Parámetros De Planificación De Dispositivo Del Módulo Desequilibrio De Corriente

    Elementos de protección Parámetros de planificación de dispositivo del módulo Desequilibrio de corriente Parameter Descripción Opciones Predet. Ruta del menú Modo Modo no usar, no usar [Planif. de disp.] Parámetros de protección global del módulo Desequilibrio de corriente Parameter Descripción Rango de Predet.

  • Página 753: Parámetros Del Grupo De Ajustes Del Módulo Desequlibrio De Corriente

    Elementos de protección Parámetros del grupo de ajustes del módulo Desequlibrio de corriente Parameter Descripción Rango de Predet. Ruta del menú ajuste Función Activación o desactivación permanente de inactivo, inactivo [Parám protec módulo/etapa. activo /<1..4> /I-Prot /I2>[1]] Fc BloEx Activar (permitir) o desactivar (no permitir) inactivo, inactivo [Parám protec...

  • Página 754: Estados De Entrada Del Módulo Desequilibrio De Corriente

    Elementos de protección Parameter Descripción Rango de Predet. Ruta del menú ajuste %(I2/I1) %(I2/I1) es el ajuste de selección de inactivo, inactivo [Parám protec desconexión de desequilibro. Se define por activo /<1..4> la relación de la corriente de secuencia negativa respecto de la corriente de /I-Prot secuencia positiva (% Desequilibrio=I2/I1).

  • Página 755: Señales Del Módulo Desequilibrio De Corriente (Estados De Salida)

    Elementos de protección Name Descripción Asignación a través de BloEx2-I Estado entrada módulo: Bloqueo externo2 [Parám protec /Parám prot glob /I-Prot /I2>[1]] BloEx CmdDes-I Estado entrada módulo: Bloqueo Externo del [Parám protec Comando Desc /Parám prot glob /I-Prot /I2>[1]] Señales del módulo Desequilibrio de corriente (estados de salida) Signal Descripción activo...

  • Página 756: Puesta En Servicio: Módulo Desequilibrio De Corriente

    Elementos de protección Puesta en servicio: Módulo Desequilibrio de corriente Objeto comprobado: Prueba de la función de protección de carga desequilibrada. Medios necesarios: Fuente de corriente trifásica con desequilibrio de carga ajustable; y Temporizador. Procedimiento: Comprobar la secuencia de fase: Asegúrese de que la secuencia de fase sea la misma que la establecida en los parámetros de campo.
  • Página 757 Elementos de protección Comprobación de los valores de umbral Configure el ajuste mínimo de " %I2/I1" (2%) y un valor de umbral arbitrario " Umbral" (I2). Para comprobar el valor del umbral, debe introducirse una corriente a la fase A que sea inferior a tres veces el valor del umbral ajustado "...

  • Página 758: Módulo Protección Thr: Réplica Térmica [49]

    Elementos de protección Módulo Protección ThR: Réplica térmica [49] La capacidad de carga térmica máxima admisible, y en consecuencia el retraso de desconexión de un componente, depende de la cantidad de corriente que fluye a una hora específica, la "carga previamente existente (actual)"...
  • Página 759 Elementos de protección MCDTV4 DOK-HB-MCDTV4-2ES...
  • Página 760 Elementos de protección Comandos directos del módulo Sobrecarga térmica Parameter Descripción Rango de Predet. Ruta del menú ajuste Rest Restablecimiento de Réplica Térmica inactivo, inactivo [Operación activo /Rest] Parámetros de planificación del módulo Sobrecarga térmica Parameter Descripción Opciones Predet. Ruta del menú Modo Modo no usar,...

  • Página 761: Parámetros De Protección Global Del Módulo Sobrecarga Térmica

    Elementos de protección Parámetros de protección global del módulo Sobrecarga térmica Parameter Descripción Rango de Predet. Ruta del menú ajuste TC Lado del TC Lado del bobinado [Parám protec bobinado /Parám prot glob /I-Prot /ThR] BloEx1 El bloqueo externo del módulo, si el bloqueo 1..n, Lista [Parám protec está...

  • Página 762: Ajuste De Parámetros Del Grupo Del Módulo Sobrecarga Térmica

    Elementos de protección Ajuste de parámetros del grupo del módulo Sobrecarga térmica Parameter Descripción Rango de Predet. Ruta del menú ajuste Función Activación o desactivación permanente de inactivo, inactivo [Parám protec módulo/etapa. activo /<1..4> /I-Prot /ThR] Fc BloEx Activar (permitir) o desactivar (no permitir) inactivo, inactivo [Parám protec...
  • Página 763 Elementos de protección Parameter Descripción Rango de Predet. Ruta del menú ajuste τ-enf Constante de tiempo de refrigeración 1 - 60000s [Parám protec /<1..4> /I-Prot /ThR] MCDTV4 DOK-HB-MCDTV4-2ES...

  • Página 764: Estados De Entrada Del Módulo Sobrecarga Térmica

    Elementos de protección Estados de entrada del módulo Sobrecarga térmica Name Descripción Asignación a través de BloEx1-I Estado entrada módulo: Bloqueo externo1 [Parám protec /Parám prot glob /I-Prot /ThR] BloEx2-I Estado entrada módulo: Bloqueo externo2 [Parám protec /Parám prot glob /I-Prot /ThR] BloEx CmdDes-I...
  • Página 765 Elementos de protección Valores del módulo Sobrecarga térmica Value Descripción Ruta del menú Capac Térm usada Valor medido: Capacidad Térmica usada [Operación /Valores medidos /ThR] Tiem para des Valor medido (calculado/medido): Tiempo que falta [Operación para que se desconecte el módulo de sobrecarga /Valores medidos térmica /ThR]...

  • Página 766: Puesta En Servicio: Réplica Térmica

    Elementos de protección Puesta en servicio: Réplica térmica Objeto comprobado Función de protección ThR Medios necesarios Fuente de corriente trifásica Temporizador Procedimiento Calcule el tiempo de desconexión de la corriente que debe ser constante mediante la fórmula para la imagen térmica.
  • Página 767 Elementos de protección Resultado correcto de la prueba El tiempo de desconexión calculado y la relación de retirada coinciden con los valores medidos. Para desviaciones/tolerancias admitidas, consulte la hoja de datos técnicos. MCDTV4 DOK-HB-MCDTV4-2ES...

  • Página 768: V/F> - Voltios/Hercios [24]

    Elementos de protección V/f> - Voltios/Hercios [24] Elementos disponibles V/f>[1] ,V/f>[2] Este elemento de protección del dispositivo proporciona protección contra sobreexcitación para el generador y los transformadores conectados a la unidad. Incorpora dos elementos que se pueden programar en horas específicas y se pueden utilizar para crear protección contra sobrexcitación tradicional de dos pasos.
  • Página 769 Elementos de protección Características/Forma curva: INV B t-multiplicador V / Vn f / fN V/f> 1000 Selección de múltiplos de voltios por hercios MCDTV4 DOK-HB-MCDTV4-2ES...
  • Página 770 Elementos de protección Características/Forma curva: INV C t-multiplicador V / Vn f / fN V/f> 10000 1000 Selección de múltiplos de voltios por hercios MCDTV4 DOK-HB-MCDTV4-2ES...

  • Página 771: Parámetros De Planificación Del Dispositivo Del Elemento Voltios/Hercios

    Elementos de protección Parámetros de planificación del dispositivo del elemento Voltios/Hercios Parameter Descripción Opciones Predet. Ruta del menú Modo Modo no usar, no usar [Planif. de disp.] Parámetros de protección global del dispositivo del elemento Voltios/Hercios Parameter Descripción Rango de Predet.

  • Página 772: Estados De Entrada Del Elemento Voltios/Hercios

    Elementos de protección Parameter Descripción Rango de Predet. Ruta del menú ajuste Blo CmdDes Bloqueo permanente del Comando Desc del inactivo, inactivo [Parám protec módulo/etapa. activo /<1..4> /V/f>-Prot /V/f>[1]] BloEx CmdDes Activar (permitir) o desactivar (no permitir) inactivo, inactivo [Parám protec el bloqueo del módulo/etapa.

  • Página 773: Señales Del Elemento Voltios/Hercios (Estados De Salida)

    Elementos de protección Name Descripción Asignación a través de BloEx2-I Estado entrada módulo: Bloqueo externo2 [Parám protec /Parám prot glob /V/f>-Prot /V/f>[1]] BloEx CmdDes-I Estado entrada módulo: Bloqueo Externo del [Parám protec Comando Desc /Parám prot glob /V/f>-Prot /V/f>[1]] Señales del elemento Voltios/Hercios (estados de salida) Signal Descripción activo...

  • Página 774: Sotf - Cierre Sobre Falta

    Elementos de protección SOTF - Cierre sobre falta SOTF En caso de que se active la línea defectuosa (p.ej.: Cuando un interruptor de tierra está en la posición ON), se necesita una desconexión instantánea. El módulo SOTF se facilita para generar una señal de permiso para otras funciones de protección como sobrecorrientes para acelerar sus desconexiones (a través de parámetros adaptativos).
  • Página 775 Elementos de protección MCDTV4 DOK-HB-MCDTV4-2ES...
  • Página 776 Elementos de protección Parámetros de planificación del dispositivo del módulo Cierre sobre falta Parameter Descripción Opciones Predet. Ruta del menú Modo Modo no usar, no usar [Planif. de disp.] MCDTV4 DOK-HB-MCDTV4-2ES...

  • Página 777: Parámetros De Protección Global Del Dispositivo Del Módulo Cierre Sobre Falta

    Elementos de protección Parámetros de protección global del dispositivo del módulo Cierre sobre falta Parameter Descripción Rango de Predet. Ruta del menú ajuste TC Lado del TC Lado del bobinado [Parám protec bobinado /Parám prot glob /SOTF] Modo Modo Pos CB, Pos CB [Parám protec I<,...

  • Página 778: Ajuste De Parámetros Del Grupo Del Módulo Cierre Sobre Falta

    Elementos de protección Ajuste de parámetros del grupo del módulo Cierre sobre falta Parameter Descripción Rango de Predet. Ruta del menú ajuste Función Activación o desactivación permanente de inactivo, inactivo [Parám protec módulo/etapa. activo /<1..4> /SOTF] Fc BloEx Activar (permitir) o desactivar (no permitir) inactivo, inactivo [Parám protec...

  • Página 779: Estados De Entrada Del Módulo Cierre Sobre Falta

    Elementos de protección Estados de entrada del módulo Cierre sobre falta Name Descripción Asignación a través de BloEx1-I Estado entrada módulo: Bloqueo externo [Parám protec /Parám prot glob /SOTF] BloEx2-I Estado entrada módulo: Bloqueo externo [Parám protec /Parám prot glob /SOTF] RevZo inv Ex-I Estado entrada módulo: Interbloqueo inverso...

  • Página 780: Puesta En Servicio: Cierre Sobre Falta

    Elementos de protección Puesta en servicio: Cierre sobre falta Objeto comprobado Comprobación del módulo Cierre sobre falta según el modo de funcionamiento parametrizado: El estado del interruptor (Pos CB); Sin flujo de corriente (I<); Estado del interruptor y sin flujo de corriente (Pos CB y I<); Interruptor encendido manualmente (CB encendido manualmente);...

  • Página 781: Clpu - Selección De Carga En Frío

    Elementos de protección CLPU - Selección de carga en frío Elementos disponibles: CLPU Cuando la carga eléctrica se inicia o reinicia en frío tras una interrupción prolongada, la corriente de carga tiende a experimentar un incremento temporal que podría ser varias veces superior en magnitud a la corriente de carga normal debido al inicio del motor.
  • Página 782 Elementos de protección Este módulo sólo emite una señal (no está activado). Para poder controlar los ajustes de desconexión de la protección de sobrecarga, el usuario debe asignar la señal “CLPU. “ a un grupo HABILITADA de parámetros adaptativos. Consulte la sección Parámetro / Grupos de parámetros adaptativos.
  • Página 783 Elementos de protección Tenga en cuenta el significado de los dos temporizadores de retraso. t descarga (retraso de selección): Una vez expira este intervalo, la carga ya no se diversifica. t Bloqueo máximo (retraso de liberación): Una vez se cumple la condición inicial (por ejemplo, el circuito se enciende manualmente), se emitirá...
  • Página 784 Elementos de protección MCDTV4 DOK-HB-MCDTV4-2ES...
  • Página 785 Elementos de protección Modo de ejemplo: Posición de interruptor MCDTV4 DOK-HB-MCDTV4-2ES...

  • Página 786: Parámetros De Planificación De Dispositivo Del Módulo Selección De Carga En Frío

    Elementos de protección Parámetros de planificación de dispositivo del módulo Selección de carga en frío Parameter Descripción Opciones Predet. Ruta del menú Modo Modo no usar, no usar [Planif. de disp.] Parámetros de protección global del módulo Selección de carga en frío Parameter Descripción Rango de...
  • Página 787 Elementos de protección MCDTV4 DOK-HB-MCDTV4-2ES...

  • Página 788: Parámetros De Ajuste Del Módulo Selección De Carga En Frío

    Elementos de protección Parámetros de ajuste del módulo Selección de carga en frío Parameter Descripción Rango de Predet. Ruta del menú ajuste Función Activación o desactivación permanente de inactivo, inactivo [Parám protec módulo/etapa. activo /<1..4> /CLPU] Fc BloEx Activar (permitir) o desactivar (no permitir) inactivo, inactivo [Parám protec...
  • Página 789 Elementos de protección MCDTV4 DOK-HB-MCDTV4-2ES...

  • Página 790: Señales Del Módulo Selección De Carga En Frío (Estados De Salida)

    Elementos de protección Estados de las entradas del módulo Selección de carga en frío Name Descripción Asignación a través de BloEx1-I Estado entrada módulo: Bloqueo externo [Parám protec /Parám prot glob /CLPU] BloEx2-I Estado entrada módulo: Bloqueo externo [Parám protec /Parám prot glob /CLPU] RevZo inv Ex-I...

  • Página 791: Puesta En Servicio Del Módulo Selección De Carga En Frío

    Elementos de protección Puesta en servicio del módulo Selección de carga en frío Objeto por comprobar: Comprobación del módulo Selección de carga en frío según el modo de funcionamiento configurado: I< (Sin corriente); • Estado Int (Posición de interruptor); • I<...
  • Página 792 Elementos de protección Una vez ha expirado el temporizador "t descarga" , la señal ”CPLU.H “=1 pasa a ser verdadera. ABILITADO • Anote el intervalo medido. • MCDTV4 DOK-HB-MCDTV4-2ES...
  • Página 793 Elementos de protección Resultado correcto de la prueba: Los retrasos de desconexión total medidos o los retrasos de desconexión individual, los valores de umbral y las tasas de rechazo corresponden con los valores especificados en la lista de ajuste. Puede encontrar las desviaciones/tolerancias admitidas en la hoja de datos técnicos.

  • Página 794: V: Protección De Tensión [27,59]

    Elementos de protección V: protección de tensión [27,59] Etapas disponibles: V[1] ,V[2] ,V[3] ,V[4] ,V[5] ,V[6] Si la ubicación de medición VT no está en el lado de la barra de bus, sino en el lado exterior, ha de tenerse en cuenta lo siguiente: Al desconectar la línea, hay que asegurarse de que, ante un »Bloqueo externo«...
  • Página 795 Elementos de protección Si se aplican las tensiones de fase a las entradas de medición del dispositivo y el parámetro de campo »VT con« se define como »Fase a neutro« , los mensajes emitidos por el módulo Protección de tensión en caso de accionamiento o tensión baja deben interpretarse de la siguiente manera: »V[1].A L1«...
  • Página 796 Elementos de protección La siguiente tabla muestra las posibilidades de aplicación del elemento de protección de tensión Aplicaciones del módulo V-Protección Definir en Opción Método de medición : Protección de tensión baja ANSI 27 Menú Planificación de dispositivo Fundamental/TrueRMS Ajuste: V< Modo Medición: Fase a tierra, fase a fase Método de medición : Umit...
  • Página 797 (transformadores de corriente en el lado neutro, ranura X3). Para HighPROTEC MCDTV4: Como el MCDTV4 está dotado de dos entradas de medición CT, la comprobación de la corriente mínima siempre utiliza los valores de corriente de conformidad con el ajuste del parámetro de campo »lado de bobinado VX«...
  • Página 798 Elementos de protección Funcionalidad y lógica de desconexión Para cada uno de los elementos protectores de tensión, se puede definir si estos se activan al detectar tensión baja o alta en una de las tres etapas, en dos de las tres etapas o en las tres etapas. La tasa de rechazo es configurable. VProtection _Y01 V = V[1 ]...[ n] Imín límite...
  • Página 799 Elementos de protección VProtection _Y02 V = V[1 ]...[ n] Consulte el diagrama: «VProtection _Y01 » V . Alarm L1 Consulte el diagrama: «VProtection _Y01 » V . Alarm L2 Consulte el diagrama: «VProtection _Y01 » V . Alarm L3 V .

  • Página 800: Parámetros De Planificación De Dispositivo Del Módulo Protección De Tensión

    Elementos de protección Parámetros de planificación de dispositivo del módulo Protección de tensión Parameter Descripción Opciones Predet. Ruta del menú Modo Modo no usar, V[1]: V> [Planif. de disp.] V>, V[2]: V< V< V[3]: no usar V[4]: no usar V[5]: no usar V[6]: no usar Parámetros de protección global del módulo Protección de tensión Parameter...
  • Página 801 Elementos de protección Parameter Descripción Rango de Predet. Ruta del menú ajuste Fc BloEx Activar (permitir) o desactivar (no permitir) inactivo, inactivo [Parám protec el bloqueo del módulo/etapa. Este activo /<1..4> parámetro solo es eficaz si se asigna a una señal al parámetro de protección global /V-Prot correspondiente.
  • Página 802 Elementos de protección Parameter Descripción Rango de Predet. Ruta del menú ajuste V> Si se supera el valor seleccionado, se 0.01 - 2.000Vn V[1]: 1.1Vn [Parám protec iniciará el módulo/elemento. La definición V[2]: 1.20Vn /<1..4> de Vn depende del parámetro de campo »VT con«...
  • Página 803 Elementos de protección Parameter Descripción Rango de Predet. Ruta del menú ajuste Retraso de desconexión 0.00 - 3000.00s V[1]: 1s [Parám protec V[2]: 1s /<1..4> V[3]: 0.00s /V-Prot V[4]: 0.00s /V[1]] V[5]: 0.00s V[6]: 0.00s Superv circuito Activa el uso de la supervisión del circuito inactivo, inactivo [Parám protec...

  • Página 804: Estados De Entrada Del Módulo Protección De Tensión

    Elementos de protección Estados de entrada del módulo Protección de tensión Name Descripción Asignación a través de BloEx1-I Estado entrada módulo: Bloqueo externo1 [Parám protec /Parám prot glob /V-Prot /V[1]] BloEx2-I Estado entrada módulo: Bloqueo externo2 [Parám protec /Parám prot glob /V-Prot /V[1]] BloEx CmdDes-I...

  • Página 805: Puesta En Servicio: Protección De Tensión Alta

    Elementos de protección Puesta en servicio: Protección de tensión alta [59] Objeto comprobado Prueba de los elementos protectores de tensión alta, 3 x monofásica y 1 x trifásica (para cada elemento) A través de la prueba de la etapas de protección de tensión alta, puede asegurarse que el cableado de los terminales de entrada del panel de control es correcto.

  • Página 806: Puesta En Servicio: Protección De Tensión Baja

    Elementos de protección Puesta en servicio: Protección de tensión baja [27] Esta prueba puede llevarse a cabo de forma similar a la prueba de protección de tensión alta (mediante el uso de los valores relacionados con la tensión baja). Tenga en cuenta las siguientes desviaciones: Para la prueba de los valores de umbral tiene reducirse tensión de prueba hasta que se active el relé.

  • Página 807: Vg, Vx - Supervisión De Tensión [27A, 27Tn/59N, 59A]

    Elementos de protección VG, VX - Supervisión de tensión [27A, 27TN/59N, 59A] Elementos disponibles: VG[1] ,VG[2] Todos los elementos de la supervisión de tensión de la cuarta entrada de medición están estructurados de forma idéntica. Este elemento protector puede utilizarse (según la planificación y la configuración del dispositivo) para Supervisión de la tensión residual calculada o medida.
  • Página 808 Elementos de protección Modo Medición Para todos los elementos protectores se puede determinar, si la medición se hace en base a la medición " Fundamental" o si se utiliza la medición " TrueRMS" . MCDTV4 DOK-HB-MCDTV4-2ES...
  • Página 809 Elementos de protección 27TN/59N - Protección de fallo a masa del estator del 100% "VX med H3"* *=disponible solo en relés de protección del generador Con este ajuste, el relé puede detectar fallos a tierra del estator de generadores de alta impedancia a tierra cerca del estator de máquinas neutro.
  • Página 810 Elementos de protección 100 % Tensión neutra (depende de la ubicación del error ) 3r armónico durante un error 3r armónico durante durante el funcionamiento normal Tercer armónic Selección de 27NT / VX para medir H 3 (baja tensión ) Tensión nuestra durante el 59N sel (sobretensión ) funcionamiento normal...
  • Página 811 Elementos de protección MCDTV4 DOK-HB-MCDTV4-2ES...

  • Página 812: Parámetros De Planificación De Dispositivo Del Módulo Supervisión De Tensión Residual

    Elementos de protección Parámetros de planificación de dispositivo del módulo Supervisión de tensión residual Parameter Descripción Opciones Predet. Ruta del menú Modo Modo no usar, no usar [Planif. de disp.] V>, V< Parámetros de protección global del módulo Supervisión de tensión residual Parameter Descripción Rango de...

  • Página 813: Definición De Parámetros De Grupo Del Módulo Supervisión De Tensión Residual

    Elementos de protección Definición de parámetros de grupo del módulo Supervisión de tensión residual Parameter Descripción Rango de Predet. Ruta del menú ajuste Función Activación o desactivación permanente de inactivo, inactivo [Parám protec módulo/etapa. activo /<1..4> /V-Prot /VG[1]] Fc BloEx Activar (permitir) o desactivar (no permitir) inactivo, inactivo...
  • Página 814 Elementos de protección Parameter Descripción Rango de Predet. Ruta del menú ajuste Retraso de desconexión 0.00 - 300.00s 0.00s [Parám protec /<1..4> /V-Prot /VG[1]] Superv circuito Activa el uso de la supervisión del circuito inactivo, inactivo [Parám protec medic de medición. En este caso el módulo se activo /<1..4>...

  • Página 815: Estados De Entrada Del Módulo Supervisión De Tensión Residual

    Elementos de protección Estados de entrada del módulo Supervisión de tensión residual Name Descripción Asignación a través de BloEx1-I Estado entrada módulo: Bloqueo externo1 [Parám protec /Parám prot glob /V-Prot /VG[1]] BloEx2-I Estado entrada módulo: Bloqueo externo2 [Parám protec /Parám prot glob /V-Prot /VG[1]] BloEx CmdDes-I...

  • Página 816: Señales Del Módulo Supervisión De Tensión Residual (Estados De Salida)

    Elementos de protección Señales del módulo Supervisión de tensión residual (estados de salida) Signal Descripción activo Señal: activo BloEx Señal: Bloqueo externo Blo CmdDes Señal: Comando Desc bloqueado BloEx CmdDes Señal: Bloqueo Externo del Comando Desc Alarm Señal: Alarma Supervisión Voltaje Residual-etapa Desc Señal: Desconexión CmdDes...
  • Página 817 Elementos de protección Puesta en servicio: Protección de tensión residual: Medida [59N] Objeto comprobado Etapas de protección de tensión residual: Componentes necesarios Fuente de tensión monofásica CA Temporizador para medición del tiempo de desconexión Voltímetro Procedimiento (para cada elemento) Comprobación de los valores de umbral Para probar el umbral y los valores de retirada, la prueba de tensión en la entrada de medición de la tensión residual tiene que aumentarse hasta que se active el relé.
  • Página 818 Elementos de protección Puesta en servicio: Protección de tensión residual: Calculada [59N] Objeto comprobado Prueba de los elementos protectores de tensión residual Medios necesarios Fuente de tensión trifásica El cálculo de la tensión residual solo es posible si las tensiones de fase (estrella) se aplican a las entradas de medición de tensión y si se establece "Fuente VX=calculada"...

  • Página 819: F - Frecuencia [81O/U, 78, 81R]

    Elementos de protección f - Frecuencia [81O/U, 78, 81R] Elementos disponibles: f[1] ,f[2] ,f[3] ,f[4] ,f[5] ,f[6] Todos los elementos de protección de frecuencia están estructurados de forma idéntica. Frecuencia - Principio de medición La frecuencia se calcula como el promedio de los valores medidos de las tres frecuencias trifásicas.
  • Página 820 Elementos de protección f< + df/dt – Subfrecuencia y relación de cambio de frecuencia f> + df/dt – Sobrefrecuencia y relación de cambio de frecuencia f< + DF/DT – Subfrecuencia y cambio de frecuencia absoluta por un intervalo de tiempo definido f>...
  • Página 821 Elementos de protección f< – Subfrecuencia Este elemento de protección proporciona un umbral de selección y un retraso de desconexión. Si la frecuencia desciende por debajo del umbral de selección definido, se emitirá instantáneamente una alarma. Si la frecuencia permanece bajo el umbral de selección definido hasta que haya transcurrido el retraso de desconexión, se emitirá un comando de desconexión.
  • Página 822 Elementos de protección MCDTV4 DOK-HB-MCDTV4-2ES...

  • Página 823: Principio De Funcionamiento Df/Dt

    Elementos de protección df/dt - Relación de cambio de frecuencia Los generadores eléctricos que funcionan en paralelo con la red de suministro eléctrico (por ejemplo, plantas industriales internas de suministro eléctrico) deberían separarse de la red de suministro eléctrico cuando se produzca un fallo en el intrasistema por las siguientes razones: •...
  • Página 824 Elementos de protección planificación de dispositivos (df/dt), las tensiones de fase se comparan con el umbral de gradiente de frecuencia definido (df/dt). Si, en cualquiera de las fases, el gradiente de frecuencia excede o desciende por debajo del umbral de selección definido (según el modo df/dt ajustado) y no hay comandos de bloqueo para el elemento de frecuencia, se emitirá...
  • Página 825 Elementos de protección MCDTV4 DOK-HB-MCDTV4-2ES...
  • Página 826 Elementos de protección f< y df/dt – Subfrecuencia y relación de cambio de frecuencia Con este ajuste el elemento de frecuencia supervisa si la frecuencia desciende por debajo de un umbral de selección definido y a la vez si el gradiente de frecuencia excede un umbral definido. En el conjunto seleccionado de parámetros de frecuencia f[X], puede ajustarse un umbral de selección de subfrecuencia f<, un gradiente de frecuencia df/dt y un retraso de desconexión.
  • Página 827 Elementos de protección MCDTV4 DOK-HB-MCDTV4-2ES...
  • Página 828 Elementos de protección f< y DF/DT – Subfrecuencia y DF/DT Con esta configuración el elemento de frecuencia supervisa la frecuencia y la diferencia de frecuencia absoluta durante un intervalo de tiempo definido. En el conjunto seleccionado de parámetros de frecuencia f[X], puede ajustarse un umbral de selección de subfrecuencia f<, un umbral para la diferencia de frecuencia absoluta (disminución de frecuencia) DF y un intervalo de supervisión DT.
  • Página 829 Elementos de protección MCDTV4 DOK-HB-MCDTV4-2ES...
  • Página 830 Elementos de protección MCDTV4 DOK-HB-MCDTV4-2ES...
  • Página 831 Elementos de protección Delta phi (incremento vectorial) La supervisión de incremento vectorial protege los generadores sincrónicos en funcionamiento paralelo a la red de suministro eléctrico gracias a un desacoplamiento muy rápido en caso de fallo de la red. Los reconectadores automáticos de la red de suministro eléctrico para generadores sincrónicos son muy peligrosos.
  • Página 832 Elementos de protección ejemplo, un fusible de VT defectuoso) no causa la falsa desconexión. MCDTV4 DOK-HB-MCDTV4-2ES...
  • Página 833 Elementos de protección Principio de medición de la supervisión de incremento vectorial Circuito equivalente en generador sincrónico en paralelo con la red de suministro eléctrico. V = I * j Xd Cuad Vectores de tensión en funcionamiento en paralelo con la red de suministro eléctrico. V = I * j Xd Cuad/Carga...
  • Página 834 Elementos de protección Circuito equivalente en fallo de red eléctrica. V´ = I´ * j Xd V´ Cuad En caso de fallo de la red de suministro eléctrico o del reconectador automático, el generador alimentará bruscamente un carga de consumo muy alta. El ángulo de desplazamiento del rotor disminuye repetidamente y el vector de tensión V1 modifica su dirección (V1').

  • Página 835: Principio De Funcionamiento Delta Phi

    Elementos de protección Incremento vectorial de tensión. Incr. Vector Voltaje V(t) V(t) V(t)` Desc delta fi Tal como se muestra en el diagrama de tensión/tiempo, el valor instantáneo de tensión salta a otro valor en los cambios de posición de fase. Esto se denomina incremento vectorial o de fase. El relé...
  • Página 836 Elementos de protección FreqProtection_Y01 f[1]...[n]: delta fi nom = f[1]...[n] Consulte el diagrama: Bloqueos (La etapa no está desact. y no hay señales de bloq. act.) Par. cam. delta phi - Modo Planif. de disp. una fase nom . Modo dos fases delta fi tres fases...
  • Página 837 Elementos de protección Parámetros de planificación de dispositivo del módulo Protección de frecuencia Parameter Descripción Opciones Predet. Ruta del menú Modo Modo no usar, f[1]: f< [Planif. de disp.] f<, f[2]: f> f>, f[3]: no usar f< y df/dt, f[4]: no usar f>...

  • Página 838: Parámetros De Grupo De Ajustes Del Módulo Protección De Frecuencia

    Elementos de protección Parámetros de grupo de ajustes del módulo Protección de frecuencia Parameter Descripción Rango de Predet. Ruta del menú ajuste Función Activación o desactivación permanente de inactivo, f[1]: activo [Parám protec módulo/etapa. activo f[2]: activo /<1..4> f[3]: inactivo /f-Prot f[4]: inactivo /f[1]]...

  • Página 839: Estados De Entrada Del Módulo Protección De Frecuencia

    Elementos de protección Parameter Descripción Rango de Predet. Ruta del menú ajuste df/dt Valor medido (calculado): Índice de cambio 0.100 - 1.000Hz/s [Parám protec de frecuencia. 10.000Hz/s /<1..4> Solo disp. si: Planif. de disp.: f.Modo = df/dt /f-Prot O f< y df/dt O f> y df/dt /f[1]] t-df/dt df/dt de retraso desconexión...

  • Página 840: Descripción

    Elementos de protección Name Descripción Asignación a través de BloEx CmdDes-I Estado entrada módulo: Bloqueo Externo del [Parám protec Comando Desc /Parám prot glob /f-Prot /f[1]] Señales del módulo Protección de frecuencia (estados de salida) Signal Descripción activo Señal: activo BloEx Señal: Bloqueo externo Bl por V<...
  • Página 841 Elementos de protección Puesta en servicio: Sobrefrecuencia [f>] Objeto comprobado Todas las etapas de protección de sobrefrecuencia configuradas. Medios necesarios Fuente de tensión trifásica con frecuencia variable y Temporizador Procedimiento Comprobación de los valores de umbral Siga aumentando la frecuencia hasta que se active el elemento de frecuencia correspondiente. Observe el valor de frecuencia y desconecte la tensión de prueba.

  • Página 842: Puesta En Servicio: Df/Dt - Rocof

    Elementos de protección Puesta en servicio: df/dt - ROCOF Objeto comprobado Todas las etapas de protección de frecuencia que se proyectan como df/dt. Medios necesarios Fuente de tensión trifásica. Generador de frecuencia que genera y mide una relación lineal definida de cambio de frecuencia. Procedimiento Comprobación de los valores de umbral Siga aumentando la relación de cambio de frecuencia hasta que se active el elemento correspondiente.
  • Página 843 Elementos de protección Puesta en servicio: f< y -df/dt – Subfrecuencia y ROCOF Objeto comprobado: Todas las etapas de protección de frecuencia que se proyectan como f< y -df/dt. Medios necesarios: Fuente de tensión trifásica. Generador de frecuencia que genera y mide una relación lineal definida de cambio de frecuencia. Procedimiento: Comprobación de los valores de umbral Alimente tensión nominal y frecuencia nominal al dispositivo.
  • Página 844 Elementos de protección Puesta en servicio: f< y DF/DT – Subfrecuencia y DF/DT Objeto comprobado: Todas las etapas de protección de frecuencia que se proyectan como f< y Df/Dt. Medios necesarios: Fuente de tensión trifásica. Generador de frecuencia que pueda generar y medir un cambio de frecuencia definido. Procedimiento: Comprobación de los valores de umbral Alimente tensión nominal y frecuencia nominal al dispositivo:...

  • Página 845: Puesta En Servicio: Delta Phi (Incremento Vectorial)

    Elementos de protección Puesta en servicio: delta phi (incremento vectorial) Objeto comprobado: Todas las etapas de protección de frecuencia que se proyectan como delta phi (incremento vectorial). Medios necesarios: Fuente de tensión trifásica que pueda generar un paso definido (cambio brusco) de los indicadores de tensión (cambio de fase).

  • Página 846: 012 - Asimetría De Tensión [47]

    Elementos de protección V 012 – Asimetría de tensión [47] Elementos disponibles: V 012[1] ,V 012[2] ,V 012[3] ,V 012[4] ,V 012[5] ,V 012[6] Con el menú de planificación de dispositivo, este módulo se puede proyectar para supervisar si existe sobretensión o baja tensión en la tensión de la secuencia de fase positiva o si existe sobretensión en el sistema de secuencia de fase negativa.
  • Página 847 Elementos de protección MCDTV4 DOK-HB-MCDTV4-2ES...
  • Página 848 Elementos de protección Parámetros de planificación del dispositivo del módulo asimetría Parameter Descripción Opciones Predet. Ruta del menú Modo Protección de Desequilibrio: no usar, no usar [Planif. de disp.] Supervisión del Sistema de Voltaje V1>, V1<, V2> Parámetro de protección global del módulo asimetría Parameter Descripción Rango de...

  • Página 849: Parámetro De Ajuste De Parámetros Del Módulo Asimetría

    Elementos de protección Parámetro de ajuste de parámetros del módulo asimetría Parameter Descripción Rango de Predet. Ruta del menú ajuste Función Activación o desactivación permanente de inactivo, inactivo [Parám protec módulo/etapa. activo /<1..4> /V-Prot /V 012[1]] Fc BloEx Activar (permitir) o desactivar (no permitir) inactivo, inactivo [Parám protec...

  • Página 850: Estados De Las Entradas Del Módulo Asimetría

    Elementos de protección Parameter Descripción Rango de Predet. Ruta del menú ajuste %(V2/V1) %(V2/V1) es el ajuste de selección de inactivo, inactivo [Parám protec desconexión de desequilibro. Se define por activo /<1..4> la relación de la tensión de secuencia negativa respecto de la tensión de /V-Prot secuencia positiva (% Desequilibrio=V2/V1).

  • Página 851: Señales Del Módulo Asimetría (Estados De Las Salidas)

    Elementos de protección Señales del módulo asimetría (estados de las salidas) Signal Descripción activo Señal: activo BloEx Señal: Bloqueo externo Blo CmdDes Señal: Comando Desc bloqueado BloEx CmdDes Señal: Bloqueo Externo del Comando Desc Alarm Señal: Alarma asimetría voltaje Desc Señal: Desconexión CmdDes Señal: Comando Desc...

  • Página 852: Puesta En Servicio: Protección Asimétrica

    Elementos de protección Puesta en servicio: Protección asimétrica Objeto comprobado Prueba de los elementos de protección asimétrica. Medios necesarios Fuente de tensión de CA trifásica Temporizador para medición del tiempo de desconexión Voltímetro Comprobación de los valores de desconexión (Ejemplo) Defina el valor de selección de la tensión en la secuencia de fase negativa en 0,5 Vn.

  • Página 853: Sincr. - Comprobación De Sincronización [25]

    Elementos de protección Sincr. - Comprobación de sincronización [25] Elementos disponibles: Sinc La función de comprobación de sincronización se puede ignorar mediante fuentes externas. En este caso, la sincronización tiene que asegurarse mediante otros sistemas de sincronización antes del cierre del interruptor. Las tres primeras entradas de medición de la tarjeta de medición de tensión (VL1/VL1-L2, VL2/VL2-L3, VL3/VL3-L1) se denominan/etiquetan como tensiones de bus dentro del elemento de comprobación de sincronización (esto también se...
  • Página 854 Elementos de protección Diferencia de frecuencia (frecuencia de deslizamiento) ΔF La segunda condición para paralelizar dos sistemas eléctricos es que sus frecuencias sean casi iguales. Esto se puede controlar mediante el regulador de velocidad del generador. Líne VL1 Bus VL1 Bus f Líne f Bus VL3...
  • Página 855 Elementos de protección Si la frecuencia del generador f no es igual a la frecuencia de la red f , provoca una frecuencia de deslizamiento Line ΔF = |f | entre las dos frecuencias del sistema. Line  v(t) Curva de tensión con resolución ampliada. v(t) v(t) Line...
  • Página 856 Elementos de protección Líne VL1 Bus VL1 Dif Ángulo Bus f = Líne f Bus VL3 Líne VL2 Líne VL3 Bus VL2 En el momento de la sincronización, la diferencia angular de los dos sistemas debe estar cerca de cero porque, de lo contrario, pueden producirse entradas de carga no deseadas.

  • Página 857: Modos De Sincronización

    Elementos de protección Modos de sincronización El módulo Comprobación de sincronización es capaz de comprobar la sincronización de dos sistemas eléctricos (sistema a sistema) o entre un generador y un sistema eléctrico (generador a sistema). Para paralelizar dos sistemas eléctricos, la frecuencia, la tensión y el ángulo de fase de la estación, deben ser exactamente los mismos que en la red general.
  • Página 858 Elementos de protección MCDTV4 DOK-HB-MCDTV4-2ES...

  • Página 859: Comprobación De Sincronización De Principio De Funcionamiento (Sistema A Sistema)

    Elementos de protección Comprobación de sincronización de principio de funcionamiento (Sistema a sistema) (Consulte el diagrama de bloque de la página siguiente.) La función de comprobación de sincronización de dos sistemas es muy similar a la función de comprobación de sincronización para generador-a-sistema salvo que no hay necesidad de tener en cuenta el tiempo de cierre del interruptor.
  • Página 860 Elementos de protección MCDTV4 DOK-HB-MCDTV4-2ES...

  • Página 861: Condiciones Para Omitir La Comprobación De Sincronización

    Elementos de protección Condiciones para omitir la comprobación de sincronización Si se dan, las siguientes condiciones pueden omitir la función de comprobación de sincronización: LBDL = Bus vivo – Línea muerta • DBLL = Bus muerto – Línea viva • DBDL = Bus muerto –...
  • Página 862 Elementos de protección Parámetros de planificación de dispositivo del módulo Comprobación de sincronización Parameter Descripción Opciones Predet. Ruta del menú Modo Modo no usar, no usar [Planif. de disp.] Parámetros de protección global del módulo Comprobación de sincronización Parameter Descripción Rango de Predet.

  • Página 863: Ajuste De Parámetros Del Grupo Del Módulo Error De Comprobación De Sincronización

    Elementos de protección Ajuste de parámetros del grupo del módulo Error de comprobación de sincronización Parameter Descripción Rango de Predet. Ruta del menú ajuste Función Activación o desactivación permanente de inactivo, inactivo [Parám protec módulo/etapa. activo /<1..4> /Intercon-Prot /Sinc /Ajustes generales] Fc BloEx Activar (permitir) o desactivar (no permitir)
  • Página 864 Elementos de protección Parameter Descripción Rango de Predet. Ruta del menú ajuste VoltajeMínBusVi Voltaje mínimo de bus vivo (bus vivo 0.10 - 2.00Vn 0.65Vn [Parám protec detectado cuando los voltajes de bus /<1..4> trifásico superan este límite). /Intercon-Prot /Sinc NivelVVivoMuer VoltajeMáxBus Voltaje máximo de bus muerto (bus muerto 0.01 - 1.00Vn...

  • Página 865: Estados De Entrada Del Módulo Comprobación De Sincronización

    Elementos de protección Parameter Descripción Rango de Predet. Ruta del menú ajuste FrecDeslizMáx Diferencia de frecuencia máxima 0.01 - 2.00Hz 0.20Hz [Parám protec (Deslizamiento: Delta f) entre el bus y un /<1..4> voltaje de línea permitido para el sincronismo /Intercon-Prot /Sinc /Condicions] DifÁnguloMáx...

  • Página 866: Señales Del Módulo Comprobación De Sincronización (Estados De Salida)

    Elementos de protección Name Descripción Asignación a través de Omitir-I Estado de ent. de mód: Omitir [Parám protec /Parám prot glob /Intercon-Prot /Sinc] CBIniciarCierre-I Estado de ent. de mód: Inicio de Cierre del [Parám protec Interruptor con comprobación de sincronización de /Parám prot glob cualquier fuente de control (por ejemplo, HMI / SCADA).

  • Página 867: Descripción

    Elementos de protección Value Descripción Predet. Tamaño Ruta del menú Dif Ángulo Diferencia de ángulo entre los voltajes 0° -360.0 - [Operación de bus y de línea. 360.0° /Valores medidos /Sincronismo] f Bus Frecuencia de bus 0 - 70.000Hz [Operación /Valores medidos /Sincronismo] f Líne...
  • Página 868 Elementos de protección Name Descripción ED ran. X1.ED 8 Señal: Entrada Digital ED ran. X5.ED 1 Señal: Entrada Digital ED ran. X5.ED 2 Señal: Entrada Digital ED ran. X5.ED 3 Señal: Entrada Digital ED ran. X5.ED 4 Señal: Entrada Digital ED ran.
  • Página 869 Elementos de protección Name Descripción Lógica.LE6.Sal invertid Señal: Salida Conectada Negada (Q NOT) Lógica.LE7.Puer Sal Señal: Salida de la puerta lógica Lógica.LE7.Tempo Sal Señal: Salida de Temporizador Lógica.LE7.Sal Señal: Salida Conectada (Q) Lógica.LE7.Sal invertid Señal: Salida Conectada Negada (Q NOT) Lógica.LE8.Puer Sal Señal: Salida de la puerta lógica Lógica.LE8.Tempo Sal...
  • Página 870 Elementos de protección Name Descripción Lógica.LE16.Sal invertid Señal: Salida Conectada Negada (Q NOT) Lógica.LE17.Puer Sal Señal: Salida de la puerta lógica Lógica.LE17.Tempo Sal Señal: Salida de Temporizador Lógica.LE17.Sal Señal: Salida Conectada (Q) Lógica.LE17.Sal invertid Señal: Salida Conectada Negada (Q NOT) Lógica.LE18.Puer Sal Señal: Salida de la puerta lógica Lógica.LE18.Tempo Sal...
  • Página 871 Elementos de protección Name Descripción Lógica.LE26.Sal invertid Señal: Salida Conectada Negada (Q NOT) Lógica.LE27.Puer Sal Señal: Salida de la puerta lógica Lógica.LE27.Tempo Sal Señal: Salida de Temporizador Lógica.LE27.Sal Señal: Salida Conectada (Q) Lógica.LE27.Sal invertid Señal: Salida Conectada Negada (Q NOT) Lógica.LE28.Puer Sal Señal: Salida de la puerta lógica Lógica.LE28.Tempo Sal...
  • Página 872 Elementos de protección Name Descripción Lógica.LE36.Sal invertid Señal: Salida Conectada Negada (Q NOT) Lógica.LE37.Puer Sal Señal: Salida de la puerta lógica Lógica.LE37.Tempo Sal Señal: Salida de Temporizador Lógica.LE37.Sal Señal: Salida Conectada (Q) Lógica.LE37.Sal invertid Señal: Salida Conectada Negada (Q NOT) Lógica.LE38.Puer Sal Señal: Salida de la puerta lógica Lógica.LE38.Tempo Sal...
  • Página 873 Elementos de protección Name Descripción Lógica.LE46.Sal invertid Señal: Salida Conectada Negada (Q NOT) Lógica.LE47.Puer Sal Señal: Salida de la puerta lógica Lógica.LE47.Tempo Sal Señal: Salida de Temporizador Lógica.LE47.Sal Señal: Salida Conectada (Q) Lógica.LE47.Sal invertid Señal: Salida Conectada Negada (Q NOT) Lógica.LE48.Puer Sal Señal: Salida de la puerta lógica Lógica.LE48.Tempo Sal...
  • Página 874 Elementos de protección Name Descripción Lógica.LE56.Sal invertid Señal: Salida Conectada Negada (Q NOT) Lógica.LE57.Puer Sal Señal: Salida de la puerta lógica Lógica.LE57.Tempo Sal Señal: Salida de Temporizador Lógica.LE57.Sal Señal: Salida Conectada (Q) Lógica.LE57.Sal invertid Señal: Salida Conectada Negada (Q NOT) Lógica.LE58.Puer Sal Señal: Salida de la puerta lógica Lógica.LE58.Tempo Sal...
  • Página 875 Elementos de protección Name Descripción Lógica.LE66.Sal invertid Señal: Salida Conectada Negada (Q NOT) Lógica.LE67.Puer Sal Señal: Salida de la puerta lógica Lógica.LE67.Tempo Sal Señal: Salida de Temporizador Lógica.LE67.Sal Señal: Salida Conectada (Q) Lógica.LE67.Sal invertid Señal: Salida Conectada Negada (Q NOT) Lógica.LE68.Puer Sal Señal: Salida de la puerta lógica Lógica.LE68.Tempo Sal...
  • Página 876 Elementos de protección Name Descripción Lógica.LE76.Sal invertid Señal: Salida Conectada Negada (Q NOT) Lógica.LE77.Puer Sal Señal: Salida de la puerta lógica Lógica.LE77.Tempo Sal Señal: Salida de Temporizador Lógica.LE77.Sal Señal: Salida Conectada (Q) Lógica.LE77.Sal invertid Señal: Salida Conectada Negada (Q NOT) Lógica.LE78.Puer Sal Señal: Salida de la puerta lógica Lógica.LE78.Tempo Sal...

  • Página 877: Q->&V

    Elementos de protección Q->&V< Potencia reactiva/Protección de tensión baja Elementos disponibles: Q->&V< El número de recursos de energía distribuida (DER) aumenta continuamente. Al mismo tiempo disminuye la reserva de energía controlable a través de las plantas de energía a gran escala. Por lo tanto, varios requisitos y reglamentos estipulan que las plantas de energía eléctrica distribuida de corriente, que consisten en una o más unidades de generación de energía que introducen energía en la red MV, tienen que soportar la tensión de la red en caso de fallo.

  • Página 878: Dirección De Desconexión De La Protección Qv

    Elementos de protección Dirección de desconexión de la protección QV Definiciones Sistema de flecha de flujo de carga = el activo y reactivo consumidos se cuentan como positivos (mayores que cero) Sistema de flecha de flujo de generador = la potencia producida se cuenta como positiva (mayores que cero) Mediante el parámetro de desconexión de potencia dir positivo/negativo, se puede aplicar una inversión de señal a la potencia reactiva dentro del módulo de protección QV.
  • Página 879 Elementos de protección Dirección de desconexión de la protección QV -P/-Q t1-QV = 0.5s MCDTV4 DOK-HB-MCDTV4-2ES...

  • Página 880: Ajuste De Parámetros De Desacoplamiento

    Elementos de protección Ajuste de parámetros de desacoplamiento Para soportar la tensión decreciente (caída de tensión) durante errores, los códigos de red de los propietarios de las redes de transmisión (p. ej. VDE AR 4120 página 57) requieren el siguiente comportamiento durante los problemas con la red (caídas de tensión) por parte de los recursos energéticos conectados: La Protección QV supervisa el comportamiento de cumplimiento de la red después de un fallo de la misma.
  • Página 881 Elementos de protección Método 1: Supervisión Ángulo Potencia Cuad Cuad Alim. Fi Alim. Fi I1 mín QV Método 2: Supervisión Potencia Reactiva Pura Cuad Cuad Q mín QV: Activar Potencia Reactiva (Sistema de Secuencia de Fase Positiva) MCDTV4 DOK-HB-MCDTV4-2ES...
  • Página 882 Elementos de protección Una supervisión de la corriente mínima (I1) en el sistema de secuencia de fase positiva impide una hiperfunción de la supervisión de la potencia reactiva a niveles de potencia más bajos. Para el ángulo de supervisión de energía, la supervisión mínima actual está siempre activa. Para la supervisión de potencia reactiva pura la supervisión mínima actual es opcional.
  • Página 883 Elementos de protección QU_Y02 Q->&V< (Consulte el diagrama: QU_Y01, «Bloqueos Q ->&V<») Q->&V< . Alim. Fi Alim . Fi Q->&V< . Ángulo Alim. & Q->&V< . QV-Método Superv. Ángulo Potencia Superv. Alim . React . Pura Q->&V< . Umbral Alim. Reactiv. &...
  • Página 884 Elementos de protección Parámetros de planificación de dispositivo del Módulo Q->&V< Parameter Descripción Opciones Predet. Ruta del menú Modo Modo no usar, no usar [Planif. de disp.] Parámetros de protección global del módulo Q->&V< Parameter Descripción Rango de Predet. Ruta del menú ajuste BloEx1 El bloqueo externo del módulo, si el bloqueo...
  • Página 885 Elementos de protección Parameter Descripción Rango de Predet. Ruta del menú ajuste Fc BloEx Activar (permitir) o desactivar (no permitir) inactivo, inactivo [Parám protec el bloqueo del módulo/etapa. Este activo /<1..4> parámetro solo es eficaz si se asigna a una señal al parámetro de protección global /Intercon-Prot correspondiente.

  • Página 886: Descripción

    Elementos de protección Parameter Descripción Rango de Predet. Ruta del menú ajuste Q mín QV Activar Potencia Reactiva (Sistema de 0.01 - 0.20Sn 0.05Sn [Parám protec Secuencia de Fase Positiva) /<1..4> Solo disponible si: QV-Método = Superv. /Intercon-Prot Alim. React. Pura /Q->&V<...
  • Página 887 Elementos de protección Signal Descripción VLL bajo Señal: El voltaje de línea a línea es demasiado bajo MCDTV4 DOK-HB-MCDTV4-2ES...

  • Página 888: Módulo De Reconexión

    Elementos de protección Módulo de reconexión Elementos disponibles: ReCon[1] ,ReCon[2] La función de reconexión después de un desacoplamiento de la red eléctrica se basa en los requisitos de VDE AR- N 4120 y en la normativa alemana "Erzeugungsanlagen am MS-Netz" Para controlar las condiciones de reconexión después de un desacoplamiento de la red eléctrica, se ha implementado en paralelo una función de reconexión a la función de desacoplamiento.

  • Página 889: Liberación De Tensión Mediante Valores De Tensión Medidos (De Forma Automática)

    Elementos de protección Si debe volver a conectarse una unidad de generación de energía mediante el interruptor del generador, los transformadores de tensión tienen que instalarse en el lado de la red del interruptor. Después de que las funciones de desacoplamiento se hayan desconectado, de manera que se haya abierto el interruptor del generador, el operador de la red debe cumplir algunas condiciones antes de poder efectuar la reconexión de la unidad de generación de energía.
  • Página 890 Elementos de protección Si se requiere la liberación de reconexión basada en la señal de control remoto desde el PCC: En el menú [Parámetros protección\Definir[x]\Intercon-Prot\ReCon\Ajustes generales] el parámetro "V Liber Ext PCC Fc" tiene que definirse en "activo" . Con este ajuste, se utiliza la señal de liberación de tensión del PCC (p.

  • Página 891: Pcc En Sistemas Hv

    Elementos de protección PCC en sistemas HV Según VDE-AR-N 4120, no está permitido realizar una reconexión de un recurso de energía distribuida si no se cumplen las siguientes condiciones: La frecuencia de la red eléctrica debe estar entre 47,5 y 51,5 Hz, y la tensión entre 93,5 y 127 kV (100 kV uniforme).

  • Página 892: Pcc En Sistemas Mv

    Elementos de protección PCC en sistemas MV La normativa alemana "Erzeugungsanlagen am MS-Netz" (BDEW, publicada en junio de 2008 ) recomienda tener un tiempo de demora (algunos minutos) entre la recuperación de tensión y el cierre tras una desconexión de un sistema de desacoplamiento como resultado de un fallo de la red.
  • Página 893 Elementos de protección Lógica de liberación para el interruptor del generador Distributed Energy Resource already mains parallel: true/false Voltage Transformer Supervision Mains settle timer (each High-Signal at the input will restart die fall back delay timer ) Mains decoupling Voltage Release Frequency Release MCDTV4 DOK-HB-MCDTV4-2ES...

  • Página 894: Parámetros De Planificación De Dispositivo Del Módulo De Reconexión

    Elementos de protección Parámetros de planificación de dispositivo del módulo de reconexión Parameter Descripción Opciones Predet. Ruta del menú Modo Modo no usar, no usar [Planif. de disp.] Parámetros de protección global del módulo de reconexión Parameter Descripción Rango de Predet.
  • Página 895 Elementos de protección Parameter Descripción Rango de Predet. Ruta del menú ajuste conectado de Esta señal indica el estado "conectado de 1..n, Lista [Parám protec nuevo nuevo" (paralelo con la red). Asignac. /Parám prot glob /Intercon-Prot /ReCon[1] /Ajustes generales] Desacopl.1 Función de desacoplamiento que bloquea el Funciones de [Parám protec...

  • Página 896: Funciones De Desacoplamiento Del Módulo De Reconexión

    Elementos de protección Parameter Descripción Rango de Predet. Ruta del menú ajuste Desacopl.6 Función de desacoplamiento que bloquea el Funciones de [Parám protec cierre. desacoplamient /Parám prot glob /Intercon-Prot /ReCon[1] /Desacopl.] Funciones de desacoplamiento del módulo de reconexión Name Descripción Sin asignación Id.CmdDes Señal: Comando Desc...
  • Página 897 Elementos de protección Name Descripción Pr.CmdDes Señal: Comando Desc Qr.CmdDes Señal: Comando Desc LVRT[1].CmdDes Señal: Comando Desc LVRT[2].CmdDes Señal: Comando Desc VG[1].CmdDes Señal: Comando Desc VG[2].CmdDes Señal: Comando Desc V 012[1].CmdDes Señal: Comando Desc V 012[2].CmdDes Señal: Comando Desc V 012[3].CmdDes Señal: Comando Desc V 012[4].CmdDes Señal: Comando Desc...
  • Página 898 Elementos de protección Name Descripción Superv Temp Señal: Comando Desc Ext[2].CmdDes Superv Temp Señal: Comando Desc Ext[3].CmdDes RTD.CmdDes Señal: Comando Desc ED ran. X1.ED 1 Señal: Entrada Digital ED ran. X1.ED 2 Señal: Entrada Digital ED ran. X1.ED 3 Señal: Entrada Digital ED ran.
  • Página 899 Elementos de protección Name Descripción DNP3.SalidaBinaria2 Salida digital virtual (DNP). Esto corresponde a una entrada binaria virtual del dispositivo de protección. DNP3.SalidaBinaria3 Salida digital virtual (DNP). Esto corresponde a una entrada binaria virtual del dispositivo de protección. DNP3.SalidaBinaria4 Salida digital virtual (DNP). Esto corresponde a una entrada binaria virtual del dispositivo de protección.
  • Página 900 Elementos de protección Name Descripción DNP3.SalidaBinaria25 Salida digital virtual (DNP). Esto corresponde a una entrada binaria virtual del dispositivo de protección. DNP3.SalidaBinaria26 Salida digital virtual (DNP). Esto corresponde a una entrada binaria virtual del dispositivo de protección. DNP3.SalidaBinaria27 Salida digital virtual (DNP). Esto corresponde a una entrada binaria virtual del dispositivo de protección.
  • Página 901 Elementos de protección Name Descripción IEC61850.EntraVirtual13 Señal: Entrada Virtual (IEC61850 GGIO Ind) IEC61850.EntraVirtual14 Señal: Entrada Virtual (IEC61850 GGIO Ind) IEC61850.EntraVirtual15 Señal: Entrada Virtual (IEC61850 GGIO Ind) IEC61850.EntraVirtual16 Señal: Entrada Virtual (IEC61850 GGIO Ind) IEC61850.EntraVirtual17 Señal: Entrada Virtual (IEC61850 GGIO Ind) IEC61850.EntraVirtual18 Señal: Entrada Virtual (IEC61850 GGIO Ind) IEC61850.EntraVirtual19 Señal: Entrada Virtual (IEC61850 GGIO Ind) IEC61850.EntraVirtual20 Señal: Entrada Virtual (IEC61850 GGIO Ind)
  • Página 902 Elementos de protección Name Descripción IEC61850.SPCSO13 Bit de estado que puede definirse con clientes como SCADA (salida de estado controlable con un único punto) IEC61850.SPCSO14 Bit de estado que puede definirse con clientes como SCADA (salida de estado controlable con un único punto) IEC61850.SPCSO15 Bit de estado que puede definirse con clientes como SCADA (salida de estado controlable con un único punto)
  • Página 903 Elementos de protección Name Descripción Lógica.LE2.Sal invertid Señal: Salida Conectada Negada (Q NOT) Lógica.LE3.Puer Sal Señal: Salida de la puerta lógica Lógica.LE3.Tempo Sal Señal: Salida de Temporizador Lógica.LE3.Sal Señal: Salida Conectada (Q) Lógica.LE3.Sal invertid Señal: Salida Conectada Negada (Q NOT) Lógica.LE4.Puer Sal Señal: Salida de la puerta lógica Lógica.LE4.Tempo Sal...
  • Página 904 Elementos de protección Name Descripción Lógica.LE12.Sal invertid Señal: Salida Conectada Negada (Q NOT) Lógica.LE13.Puer Sal Señal: Salida de la puerta lógica Lógica.LE13.Tempo Sal Señal: Salida de Temporizador Lógica.LE13.Sal Señal: Salida Conectada (Q) Lógica.LE13.Sal invertid Señal: Salida Conectada Negada (Q NOT) Lógica.LE14.Puer Sal Señal: Salida de la puerta lógica Lógica.LE14.Tempo Sal...
  • Página 905 Elementos de protección Name Descripción Lógica.LE22.Sal invertid Señal: Salida Conectada Negada (Q NOT) Lógica.LE23.Puer Sal Señal: Salida de la puerta lógica Lógica.LE23.Tempo Sal Señal: Salida de Temporizador Lógica.LE23.Sal Señal: Salida Conectada (Q) Lógica.LE23.Sal invertid Señal: Salida Conectada Negada (Q NOT) Lógica.LE24.Puer Sal Señal: Salida de la puerta lógica Lógica.LE24.Tempo Sal...
  • Página 906 Elementos de protección Name Descripción Lógica.LE32.Sal invertid Señal: Salida Conectada Negada (Q NOT) Lógica.LE33.Puer Sal Señal: Salida de la puerta lógica Lógica.LE33.Tempo Sal Señal: Salida de Temporizador Lógica.LE33.Sal Señal: Salida Conectada (Q) Lógica.LE33.Sal invertid Señal: Salida Conectada Negada (Q NOT) Lógica.LE34.Puer Sal Señal: Salida de la puerta lógica Lógica.LE34.Tempo Sal...
  • Página 907 Elementos de protección Name Descripción Lógica.LE42.Sal invertid Señal: Salida Conectada Negada (Q NOT) Lógica.LE43.Puer Sal Señal: Salida de la puerta lógica Lógica.LE43.Tempo Sal Señal: Salida de Temporizador Lógica.LE43.Sal Señal: Salida Conectada (Q) Lógica.LE43.Sal invertid Señal: Salida Conectada Negada (Q NOT) Lógica.LE44.Puer Sal Señal: Salida de la puerta lógica Lógica.LE44.Tempo Sal...
  • Página 908 Elementos de protección Name Descripción Lógica.LE52.Sal invertid Señal: Salida Conectada Negada (Q NOT) Lógica.LE53.Puer Sal Señal: Salida de la puerta lógica Lógica.LE53.Tempo Sal Señal: Salida de Temporizador Lógica.LE53.Sal Señal: Salida Conectada (Q) Lógica.LE53.Sal invertid Señal: Salida Conectada Negada (Q NOT) Lógica.LE54.Puer Sal Señal: Salida de la puerta lógica Lógica.LE54.Tempo Sal...
  • Página 909 Elementos de protección Name Descripción Lógica.LE62.Sal invertid Señal: Salida Conectada Negada (Q NOT) Lógica.LE63.Puer Sal Señal: Salida de la puerta lógica Lógica.LE63.Tempo Sal Señal: Salida de Temporizador Lógica.LE63.Sal Señal: Salida Conectada (Q) Lógica.LE63.Sal invertid Señal: Salida Conectada Negada (Q NOT) Lógica.LE64.Puer Sal Señal: Salida de la puerta lógica Lógica.LE64.Tempo Sal...
  • Página 910 Elementos de protección Name Descripción Lógica.LE72.Sal invertid Señal: Salida Conectada Negada (Q NOT) Lógica.LE73.Puer Sal Señal: Salida de la puerta lógica Lógica.LE73.Tempo Sal Señal: Salida de Temporizador Lógica.LE73.Sal Señal: Salida Conectada (Q) Lógica.LE73.Sal invertid Señal: Salida Conectada Negada (Q NOT) Lógica.LE74.Puer Sal Señal: Salida de la puerta lógica Lógica.LE74.Tempo Sal...

  • Página 911: Parámetros Del Grupo De Ajustes Del Módulo De Reconexión

    Elementos de protección Parámetros del grupo de ajustes del módulo de reconexión Parameter Descripción Rango de Predet. Ruta del menú ajuste Función Activación o desactivación permanente de inactivo, inactivo [Parám protec módulo/etapa. activo /<1..4> /Intercon-Prot /ReCon[1] /Ajustes generales] Fc BloEx Activar (permitir) o desactivar (no permitir) inactivo, inactivo...
  • Página 912 Elementos de protección Parameter Descripción Rango de Predet. Ruta del menú ajuste Método de Método de medida: fundamental, rms o Fundamental, Fundamental [Parám protec medida \supervisión media variable" RMS verd, /<1..4> Supv med v /Intercon-Prot variable /ReCon[1] /Parám liberación] VLL> Liberac. Voltaje mínimo (línea a línea) para el cierre 0.70 - 1.00Vn 0.95Vn...

  • Página 913: Estados De Entrada Del Módulo De Reconexión

    Elementos de protección Estados de entrada del módulo de reconexión Name Descripción Asignación a través de BloEx1-I Estado entrada módulo: Bloqueo externo1 [Parám protec /Parám prot glob /Intercon-Prot /ReCon[1] /Ajustes generales] BloEx2-I Estado entrada módulo: Bloqueo externo2 [Parám protec /Parám prot glob /Intercon-Prot /ReCon[1] /Ajustes generales]...
  • Página 914 Elementos de protección Name Descripción Asignación a través de Desacopl.3-I Función de desacoplamiento que bloquea el cierre. [Parám protec /Parám prot glob /Intercon-Prot /ReCon[1] /Desacopl.] Desacopl.4-I Función de desacoplamiento que bloquea el cierre. [Parám protec /Parám prot glob /Intercon-Prot /ReCon[1] /Desacopl.] Desacopl.5-I Función de desacoplamiento que bloquea el cierre.

  • Página 915: Señales Del Módulo De Reconexión (Estados De Salida)

    Elementos de protección Señales del módulo de reconexión (estados de salida) Signal Descripción activo Señal: activo BloEx Señal: Bloqueo externo Bloq por superv circ medic Señal: Módulo bloqueado por la supervisión del circuito de medición Liberar Recurso Energía Señal: liberar recurso de energía. MCDTV4 DOK-HB-MCDTV4-2ES...

  • Página 916: Ufls (Reducción De Carga Por Subfrecuencia)

    Elementos de protección UFLS (reducción de carga por subfrecuencia) Elementos disponibles: UFLS El número de recursos de energía distribuida (DER) aumenta continuamente. Al mismo tiempo disminuye la reserva de energía controlable a través de las plantas de energía a gran escala. Por lo tanto, varios códigos de red (ver también [ ], [ ]), requisitos y reglamentos estipulan que las plantas...

  • Página 917: Ejemplos De Aplicación

    Elementos de protección Ejemplos de aplicación Reducción de carga centralizada convencional Reducción de carga convencional de una subred desde un punto de conexión central. La reducción de carga se iniciará mediante subfrecuencia. Cuad f< (81U) Relé protector Carga Carga Carga MCDTV4 DOK-HB-MCDTV4-2ES...
  • Página 918 Elementos de protección Reducción de carga descentralizada convencional Se puede realizar la reducción de carga descentralizada convencional desactivando la detección de dirección del flujo de energía. Se puede establecer una reducción de carga (de aparatos eléctricos) no diferenciadora alternando (rotación) las subredes eléctricas a las que se aplicará...
  • Página 919 Elementos de protección Reducción de carga centralizada por subfrecuencia en redes eléctricas con alimentación temporal La detección de la dirección del flujo de energía (si se activa) bloqueará la reducción de las subredes en caso de que haya una subfrecuencia en ellas que estabilice la frecuencia. Se realizará la reducción en la subred solo si disminuye la frecuencia (mediante el consumo de potencia activa).
  • Página 920 Elementos de protección Reducción de carga descentralizada por subfrecuencia en redes eléctricas con alimentación temporal La detección de la dirección del flujo de energía (si se activa) bloqueará la reducción de las subredes en caso de que haya una subfrecuencia en ellas que estabilice la frecuencia. Los aparatos eléctricos que desestabilizan la frecuencia consumiendo potencia activa pueden reducirse sin diferenciación.
  • Página 921 Elementos de protección Uso centralizado en redes con alimentación predominante No hay necesidad de usar la reducción de carga por subfrecuencia porque la subred alimenta (produce) más potencia activa que la que consume. La subred tiene, en general, un impacto positivo en la frecuencia de la red. Cuad Carga MCDTV4...
  • Página 922 Elementos de protección Uso descentralizado en redes con alimentación predominante No hay necesidad de usar la reducción de carga por subfrecuencia porque la subred alimenta (produce) más potencia activa que la que consume. La subred tiene, en general, un impacto positivo en la frecuencia de la red. Cuad Carga MCDTV4...

  • Página 923: Dirección De Desconexión De La Reducción De Carga Por Subfrecuencia

    Elementos de protección Dirección de desconexión de la reducción de carga por subfrecuencia Definiciones Sistema de flecha de flujo de carga = el activo y reactivo consumidos se cuentan como positivos (mayores que cero) Sistema de flecha de flujo de generador = la potencia producida se cuenta como positiva (mayores que cero) Mediante el parámetro »...

  • Página 924: Ajuste De Parámetros De La Reducción De Carga Por Subfrecuencia

    Elementos de protección Ajuste de parámetros de la reducción de carga por subfrecuencia Se evalúa la potencia activa del sistema de secuencia de fase positiva (P1). Ajustes generales Acceda al menú [Parámetros protección\Parám prot glob\Intercon-Prot\UFLS] En este menú puede: Asignar señales que activen parámetros adaptativos. Asignar una señal que impida la evaluación de la dirección del flujo de potencia activa.
  • Página 925 Elementos de protección Configuración de la reducción de carga Acceda al menú [Parámetros protección\Definir[x]\Intercon-Prot\UFLS] En el menú [Parámetros protección\Definir[x]\Intercon-Prot\UFLS] puede definir variantes en relación con el área de potencia activa que no producirá una reducción de carga (reducción de carga bloqueada) en caso de que haya subfrecuencia.
  • Página 926 Elementos de protección Método 2: Supervisión de potencia activa pura Se bloqueará la desconexión durante una subfrecuencia si la potencia activa supera el umbral establecido. Sin desc Método UFLS = Superv . de potencia activa pura El diagrama anterior cumple los requisitos de FNN .
  • Página 927 Elementos de protección Una supervisión de la corriente mínima (I1 mín.) en el sistema de secuencia de fase positiva impide una operación no deseada de la supervisión de la potencia activa a niveles de potencia más bajos. La tensión de liberación determina qué tensión (de línea a línea) se liberará en la UFLS . Cuando se utiliza la supervisión del ángulo de potencia (método 1): Seleccione "Método UFLS = Supervisión del ángulo de potencia".

  • Página 928: Reducción De Carga Sin Diferenciación Mediante Parámetros Adaptativos

    Elementos de protección Reducción de carga sin diferenciación mediante parámetros adaptativos Mediante parámetros adaptativos, se puede llevar a cabo una reducción de la carga no diferenciadora. Al hacer esto, no es necesario configurar parámetros de nuevo. Los parámetros/ajuste adaptativos ofrecen la posibilidad de cambiar la configuración de una sola función mediante una señal de activación sin cambiar a otro conjunto de parámetros distinto.

  • Página 929: Parámetros De Planificación De Dispositivo Del Módulo Ufls

    Elementos de protección Parámetros de planificación de dispositivo del módulo UFLS Parameter Descripción Opciones Predet. Ruta del menú Modo Modo no usar, no usar [Planif. de disp.] Parámetros de protección global del módulo UFLS Parameter Descripción Rango de Predet. Ruta del menú ajuste BloEx1 El bloqueo externo del módulo, si el bloqueo...
  • Página 930 Elementos de protección Parameter Descripción Rango de Predet. Ruta del menú ajuste AdaptSet 2 Parámetro de adaptación de asignación 2 AdaptSet [Parám protec /Parám prot glob /Intercon-Prot /UFLS] AdaptSet 3 Parámetro de adaptación de asignación 3 AdaptSet [Parám protec /Parám prot glob /Intercon-Prot /UFLS]...

  • Página 931: Ajuste De Parámetros Del Grupo Del Módulo Ufls

    Elementos de protección Ajuste de parámetros del grupo del módulo UFLS Parameter Descripción Rango de Predet. Ruta del menú ajuste Función Activación o desactivación permanente de inactivo, inactivo [Parám protec módulo/etapa. activo /<1..4> /Intercon-Prot /UFLS /Ajustes generales] Fc BloEx Activar (permitir) o desactivar (no permitir) inactivo, inactivo [Parám protec...
  • Página 932 Elementos de protección Parameter Descripción Rango de Predet. Ruta del menú ajuste VLL mín Tensión mínima 0.50 - 1.00Vn 0.70Vn [Parám protec /<1..4> /Intercon-Prot /UFLS /RCarga] Ángulo Alim. Activar Potencia Fi (Sistema de Secuencia 0 - 10° 5° [Parám protec de Fase Positiva) /<1..4>...

  • Página 933: Estados De Entrada Del Módulo Ufls

    Elementos de protección Estados de entrada del módulo UFLS Name Descripción Asignación a través de BloEx1-I Estado entrada módulo: Bloqueo externo1 [Parám protec /Parám prot glob /Intercon-Prot /UFLS] BloEx2-I Estado entrada módulo: Bloqueo externo2 [Parám protec /Parám prot glob /Intercon-Prot /UFLS] Ex Pdir-I Ignora (bloquea) la evaluación de la dirección del...

  • Página 934: Señales Del Módulo Ufls (Estados De Salida)

    Elementos de protección Señales del módulo UFLS (estados de salida) Signal Descripción activo Señal: activo BloEx Señal: Bloqueo externo Blo VT Fall. Fus. Señal: Bloqueado por Fallo de Fusible (VT) I1 Liberac. Señal: "I Corriente mínima" para evitar desconexiones inadecuadas. El módulo se activará...

  • Página 935: Lvrt: Continuidad De Suministro Frente A Baja Tensión [27(T)]

    Elementos de protección LVRT: continuidad de suministro frente a baja tensión [27(t)] Elementos disponibles: LVRT[1] ,LVRT[2] ¿Por qué la LVRT? - Motivos para la LVRT El rápido desarrollo de los recursos distribuidos (RD) basado en energía renovables, como la eólica o la solar, ha cambiado también rápidamente el sistema de energía eléctrica así...

  • Página 936: Principio Funcional De La Lvrt

    Elementos de protección Duración cortocircuito [s] Fuente: eBWK Bd. 60 (2008) Nº 4 Autores: Dipl.-Ing. Thomas Smolka, Dr.-Ing. Karl-Heinz Weck, Zertifizierungstelle der FGH e.V., Mannheim, sowie Dipl.-Ing. (FH) Matthias Bartsch, Enercon GmbH, Aurich. Principio funcional de la LVRT Desde la perspectiva de los operadores de red, un perfil de LVRT define un perfil de tensión al que un recurso de energía distribuido que se conecta a la red eléctrica debería dar continuidad en caso de baja tensión (caída de tensión).

  • Página 937: Lvrt Controlada Por Reconexión Automática

    Elementos de protección LVRT controlada por reconexión automática Como ya se ha mencionado, el objetivo de la LVRT es mantener el RD conectado a la red eléctrica en caso de una caída/hueco de tensión temporal. En caso de fallos dentro del sistema de energía eléctrica para los que se usa la función de reconexión automática para coordinar las protección de cortocircuito, como las protecciones de sobrecarga o distancia, se espera que se produzca una serie de caídas de tensión en un período de tiempo que está...
  • Página 938 Elementos de protección Región cont. sumin. Vrecup > V inic< Reg. Desc. t = 0 0.500 1.000 1.500 2.000 2.500 3.000 t [s] V[x](t[x]) = puntos conf. curvas El elemento de LVRT pasará a modo de reposo de nuevo tan pronto como se recupere la tensión de sistema: Esto significa que la tensión ha superado la tensión de recuperación predefinida »...
  • Página 939 Elementos de protección LVRT controlada por reconexión automática En caso de que la LVRT sea capaz de dar continuidad de suministro, debe ajustarse el parámetro " LVRTcontroladaRA" como " activo" . Para supervisar los eventos de continuidad de suministro frente a baja tensión durante la reconexión, el usuario debe ajustar el temporizador de supervisión »tLVRT «...
  • Página 940 Elementos de protección MCDTV4 DOK-HB-MCDTV4-2ES...

  • Página 941: Parámetros De Planificación De Dispositivo Para La Continuidad De Suministro Frente A Baja Tensión

    Elementos de protección Parámetros de planificación de dispositivo para la continuidad de suministro frente a baja tensión Parameter Descripción Opciones Predet. Ruta del menú Modo Modo no usar, no usar [Planif. de disp.] Parámetros de grupo de ajustes de la continuidad de suministro frente a baja tensión Parameter Descripción Rango de...
  • Página 942 Elementos de protección Parameter Descripción Rango de Predet. Ruta del menú ajuste Modo Medición Modo Medición/Supervisión: Determina si se Fase a masa, Fase a masa [Parám protec van a supervisar los voltajes fase a fase o Fase a fase /<1..4> fase a tierra /Intercon-Prot /LVRT[1]...
  • Página 943 Elementos de protección Parameter Descripción Rango de Predet. Ruta del menú ajuste t-LVRT Este temporizado define el intervalo de 0.00 - 3000.00s 30.00s [Parám protec supervisión (ventana/período) para contar el /<1..4> número de huecos de tensión para desconexión ("Nº de huecos de T para /Intercon-Prot desconexión").
  • Página 944 Elementos de protección Parameter Descripción Rango de Predet. Ruta del menú ajuste Momento para el valor de tensión 0.00 - 20.00s 0.15s [Parám protec correspondiente V(t(n)). Estos puntos /<1..4> definen el perfil LVRT. /Intercon-Prot /LVRT[1] /LVRT Profile] V(t3) Valor de tensión en un punto V(t(n)). Estos 0.00 - 2.00Vn 0.70Vn [Parám protec...
  • Página 945 Elementos de protección Parameter Descripción Rango de Predet. Ruta del menú ajuste V(t6) Valor de tensión en un punto V(t(n)). Estos 0.00 - 2.00Vn 0.90Vn [Parám protec puntos definen el perfil LVRT. /<1..4> /Intercon-Prot /LVRT[1] /LVRT Profile] Momento para el valor de tensión 0.00 - 20.00s 3.00s [Parám protec...
  • Página 946 Elementos de protección Parameter Descripción Rango de Predet. Ruta del menú ajuste Momento para el valor de tensión 0.00 - 20.00s 3.00s [Parám protec correspondiente V(t(n)). Estos puntos /<1..4> definen el perfil LVRT. /Intercon-Prot /LVRT[1] /LVRT Profile] V(t10) Valor de tensión en un punto V(t(n)). Estos 0.00 - 2.00Vn 0.90Vn [Parám protec...
  • Página 947 Elementos de protección Notas generales de aplicación sobre la configuración de LVRT El menú de LVRT engloba, entre otros, los parámetros siguientes: Mediante " InicioT" , se iniciará la LVRT (activará). • Mediante " RecuperaciónT" la LVRT detectará el final de la perturbación. •...

  • Página 948: Parámetros De Protección Global De La Continuidad De Suministro Frente A Baja Tensión

    Elementos de protección Parámetros de protección global de la continuidad de suministro frente a baja tensión Parameter Descripción Rango de Predet. Ruta del menú ajuste BloEx1 El bloqueo externo del módulo, si el bloqueo 1..n, Lista [Parám protec está activado (permitido) en un conjunto de Asignac.

  • Página 949: Valores De Contador De Continuidad De Suministro Frente A Baja Tensión

    Elementos de protección Signal Descripción BloEx Señal: Bloqueo externo Blo CmdDes Señal: Comando Desc bloqueado BloEx CmdDes Señal: Bloqueo Externo del Comando Desc Alarm L1 Señal: Alarma L1 Alarm L2 Señal: Alarma L2 Alarm L3 Señal: Alarma L3 Alarm Señal: Alarma etapa voltaje Desc L1 Señal: Desc General Fase L1 Desc L2...
  • Página 950 Elementos de protección Referencias: Technische Richtlinie „Erzeugungsanlagen am Mittelspannungsnetz – Richtlinie für Anschluss und Parallelbetrieb von Erzeugungsanlagen am Mittelspannungsnetz“, Juni 2008, BDEW, Berlin IEEE Std 1547™-2003, Estándar IEEE para la interconexión de recursos distribuidos con sistemas eléctricos. Título: Can China Wind Power meet the challenge of “Low-Voltage-Ride-Through” Fecha: 18.05.2011 Autor: Shi Feng-Lei. http://energy.people.com.cn/GB/14667118.html.

  • Página 951: Interdesconexión (Remota)

    Elementos de protección Interdesconexión (Remota) Elementos: Intertripping Este módulo permite interdesconectar (ejecutar comandos externos de desconexión) Ejemplo de aplicación Varios recursos de energía distribuida alimentan en paralelo a través de la red de suministro eléctrico un punto de acoplamiento común (PCC). Un relé...
  • Página 952 Elementos de protección Cuad Desc MCA4 Desc Desc MCDGV4 MCDGV4 MCDTV4 DOK-HB-MCDTV4-2ES...
  • Página 953 Elementos de protección MCDTV4 DOK-HB-MCDTV4-2ES...
  • Página 954 Elementos de protección Parámetros de planificación de dispositivo del módulo Interdesconexión Parameter Descripción Opciones Predet. Ruta del menú Modo Modo no usar, no usar [Planif. de disp.] Parámetros de protección global del módulo Interdesconexión Parameter Descripción Rango de Predet. Ruta del menú ajuste BloEx1 El bloqueo externo del módulo, si el bloqueo...
  • Página 955 Elementos de protección Parameter Descripción Rango de Predet. Ruta del menú ajuste Desc Desconexión externa del CB si el estado de 1..n, Lista [Parám protec la señal asignada es verdadero. Asignac. /Parám prot glob /Intercon-Prot /Mains Decouplg /Intertripping] MCDTV4 DOK-HB-MCDTV4-2ES...
  • Página 956 Elementos de protección Parámetros del grupo de ajustes del módulo Interdesconexión Parameter Descripción Rango de Predet. Ruta del menú ajuste Función Activación o desactivación permanente de inactivo, inactivo [Parám protec módulo/etapa. activo /<1..4> /Intercon-Prot /Mains Decouplg /Intertripping] Fc BloEx Activar (permitir) o desactivar (no permitir) inactivo, inactivo [Parám protec...
  • Página 957 Elementos de protección Estados de entrada del módulo Interdesconexión Name Descripción Asignación a través de BloEx1-I Estado entrada módulo: Bloqueo externo1 [Parám protec /Parám prot glob /Intercon-Prot /Mains Decouplg /Intertripping] BloEx2-I Estado entrada módulo: Bloqueo externo2 [Parám protec /Parám prot glob /Intercon-Prot /Mains Decouplg /Intertripping]...
  • Página 958 Elementos de protección Objeto comprobado: Prueba del módulo Interdesconexión (Remota) Medios necesarios: En función de la aplicación. Procedimiento: Simule la funcionalidad de Desconexión por interdesconexión (selección, desconexión, bloqueos) (des)conectando las entradas digitales. Resultado correcto de la prueba: Todas las selecciones externas, desconexiones externas y bloqueos externos se reconocen y se procesan correctamente por el dispositivo.

  • Página 959: Pqs - Potencia [32, 37]

    Elementos de protección PQS - Potencia [32, 37] Etapas disponibles: PQS[1] ,PQS[2] ,PQS[3] ,PQS[4] ,PQS[5] ,PQS[6] Cada uno de los elementos se pueden utilizar como P<, P>, Pr>, Q<, Q>, Qr>, S< o S> dentro de la planificación del dispositivo. P<...

  • Página 960: Ajuste De Los Umbrales

    Elementos de protección Ajuste de los umbrales Todos los ajustes/umbrales del módulo de potencia tienen que definirse según los umbrales de cada unidad. Por definición, S debe usarse como base de escala. =√3* Transformador de tensión * Transformador de corriente Tensión nominal de línea a línea Corriente nominal Si los umbrales debieran basarse en los valores del lado principal:...
  • Página 961 Elementos de protección Ejemplo de ajuste: 1 para Pr> basado en los valores del lado secundario Debería activarse la desconexión de la potencia inversa al 3%. Eso significa 60 kW (en el lado principal). Primero se debe calcular S =√3* Transformador de tensión * Transformador de corriente Tensión nominal secundaria de línea a línea Corriente nominal secundaria...
  • Página 962 Elementos de protección P< P> Q> Q< S> S< MCDTV4 DOK-HB-MCDTV4-2ES...
  • Página 963 Elementos de protección Pr> Qr> MCDTV4 DOK-HB-MCDTV4-2ES...
  • Página 964 Elementos de protección MCDTV4 DOK-HB-MCDTV4-2ES...

  • Página 965: Parámetros De Planificación Del Dispositivo Del Módulo Protección De Potencia

    Elementos de protección Parámetros de planificación del dispositivo del módulo Protección de potencia Parameter Descripción Opciones Predet. Ruta del menú Modo Modo no usar, PQS[1]: P> [Planif. de disp.] P>, PQS[2]: no usar P<, PQS[3]: no Pr<, usar Pr>, PQS[4]: no usar Q>, PQS[5]: no...

  • Página 966: Parámetro De Ajuste De Parámetros Del Módulo Protección De Potencia

    Elementos de protección Parámetro de ajuste de parámetros del módulo Protección de potencia Parameter Descripción Rango de Predet. Ruta del menú ajuste Función Activación o desactivación permanente de inactivo, PQS[1]: activo [Parám protec módulo/etapa. activo PQS[2]: /<1..4> inactivo /P-Prot PQS[3]: /PQS[1]] inactivo PQS[4]:...
  • Página 967 Elementos de protección Parameter Descripción Rango de Predet. Ruta del menú ajuste P> Valor Seleccionado de Potencia Activa de 0.003 - PQS[1]: 1.0Sn [Parám protec Sobrecarga. Se puede usar para monitorizar 10.000Sn PQS[2]: /<1..4> los límites máximos de permitidos de 1.20Sn potencia progresiva de los transformadores /P-Prot...
  • Página 968 Elementos de protección Parameter Descripción Rango de Predet. Ruta del menú ajuste Q< Valor Seleccionado de Potencia Reactiva de 0.003 - 0.80Sn [Parám protec Subcarga. Monitorización del valor mínimo 10.000Sn /<1..4> de la potencia reactiva. Si este valor es inferior al valor definido, se puede activar /P-Prot un banco de condensadores.

  • Página 969: Estados De Las Entradas Del Módulo Protección De Potencia

    Elementos de protección Estados de las entradas del módulo Protección de potencia Name Descripción Asignación a través de BloEx1-I Estado entrada módulo: Bloqueo externo [Parám protec /Parám prot glob /P-Prot /PQS[1]] BloEx2-I Estado entrada módulo: Bloqueo externo [Parám protec /Parám prot glob /P-Prot /PQS[1]] BloEx CmdDes-I...

  • Página 970: Puesta En Servicio - Ejemplos Del Módulo Protección De Potencia

    Elementos de protección Puesta en servicio - Ejemplos del módulo Protección de potencia Objeto comprobado Comprobación de los módulos Protección de potencia proyectados. • P> • P< • • Q> • Q< • • S> • S< • Medios necesarios Fuente de tensión de CA trifásica Fuente de corriente CA trifásica Temporizador...
  • Página 971 Elementos de protección P> Comprobación de los valores de umbral (Ejemplo, Umbral 1,1 Pn) Introduzca tensión nominal y 0,9 veces la corriente nominal en fase en las entradas de medición del relé (PF=1). Los valores medidos para "P" de potencia activa debe mostrar un signo algebraico positivo.
  • Página 972 Elementos de protección Q> Comprobación de los valores de umbral (ejemplo, umbral 1,1 Qn) Introduzca una tensión nominal y 0,9 veces la corriente nominal (cambio de fase de 90°) en las entradas de medición del relé (PF=0). Los valores medidos para "Q" de potencia activa debe mostrar un signo algebraico positivo.
  • Página 973 Elementos de protección P< Comprobación de los valores de umbral (Ejemplo, Umbral 0,3 Pn) Introduzca tensión nominal y corriente nominal en fase a las entradas de medición del relé (PF=1). Los valores medidos para "P" de potencia activa debe mostrar un signo algebraico positivo.
  • Página 974 Elementos de protección Q< Comprobación de los valores de umbral (ejemplo, umbral 0,3 Qn) Introduzca una tensión nominal y 0,9 veces la corriente nominal (cambio de fase de 90°) en las entradas de medición del relé (PF=0). Los valores medidos para "Q" de potencia activa debe mostrar un signo algebraico positivo.
  • Página 975 Elementos de protección Comprobación de los valores de umbral (Ejemplo, Umbral 0,2 Pn) Introduzca tensión nominal y corriente nominal con un cambio de fase de 180 grados entre los punteros de tensión y corriente en las entradas de medición del relé. Los valores medidos para el "P"...
  • Página 976 Elementos de protección Comprobación de los valores de umbral (ejemplo, umbral 0,2 Qn) Introduzca tensión nominal y corriente nominal con un cambio de fase de -90 grados entre los punteros de tensión y corriente en las entradas de medición del relé. Los valores medidos para el "Q"...
  • Página 977 Elementos de protección S> Comprobación de los valores de umbral Introduzca un 80% del umbral S> en las entradas de medición del relé. Aumente la potencia alimentada lentamente hasta que el relé se excite. Compare el valor medido en el momento de desconectar con el ajuste parametrizado.
  • Página 978 Elementos de protección S< Comprobación de los valores de umbral Introduzca un 120% del umbral S< en las entradas de medición del relé. Reduzca la potencia alimentada lentamente hasta que el relé se excite. Compare el valor medido en el momento de desconectar con el ajuste parametrizado.

  • Página 979: Pf - Factor De Potencia [55]

    Elementos de protección PF - Factor de potencia [55] Etapas disponibles: PF[1] ,PF[2] Este elemento supervisa el factor de potencia dentro del área definida (límites). El área se define mediante cuatro parámetros. El cuadrante de disparador (avance o retardo). El umbral (valor de factor de potencia) El cuadrante de puesta a cero (avance o retardo).
  • Página 980 Elementos de protección MCDTV4 DOK-HB-MCDTV4-2ES...

  • Página 981: Parámetros De Planificación Del Dispositivo Del Módulo Factor De Potencia

    Elementos de protección Parámetros de planificación del dispositivo del módulo Factor de potencia Parameter Descripción Opciones Predet. Ruta del menú Modo Modo no usar, no usar [Planif. de disp.] Parámetro de protección global del módulo Factor de potencia Parameter Descripción Rango de Predet.

  • Página 982: Parámetro De Ajuste De Parámetros Del Módulo Factor De Potencia

    Elementos de protección Parámetro de ajuste de parámetros del módulo Factor de potencia Parameter Descripción Rango de Predet. Ruta del menú ajuste Función Activación o desactivación permanente de inactivo, inactivo [Parám protec módulo/etapa. activo /<1..4> /PF-Prot /PF[1]] Fc BloEx Activar (permitir) o desactivar (no permitir) inactivo, inactivo [Parám protec...

  • Página 983: Estados De Las Entradas Del Módulo Factor De Potencia

    Elementos de protección Parameter Descripción Rango de Predet. Ruta del menú ajuste Modo rein. Activar Mode. ¿Debe activarse el módulo si I del. V, I del. V [Parám protec el fasor de corriente va delante del fasor de I detr V /<1..4>...
  • Página 984 Elementos de protección MCDTV4 DOK-HB-MCDTV4-2ES...

  • Página 985: Señales Del Módulo Factor De Potencia (Estados De Las Salidas)

    Elementos de protección Señales del módulo Factor de potencia (estados de las salidas) Signal Descripción activo Señal: activo BloEx Señal: Bloqueo externo Blo CmdDes Señal: Comando Desc bloqueado BloEx CmdDes Señal: Bloqueo Externo del Comando Desc Alarm Señal: Factor de Potencia de Alarma Desc Señal: Factor de Potencia de Desconexión CmdDes...

  • Página 986: Puesta En Servicio: Factor De Potencia

    Elementos de protección Puesta en servicio: Factor de potencia [55] Objeto comprobado Comprobación de los módulos Factor de potencia proyectados Medios necesarios Fuente de tensión de CA trifásica Fuente de corriente CA trifásica Temporizador Procedimiento – Comprobación del cableado Introduzca tensión nominal y corriente nominal en las entradas de medición del relé. •...
  • Página 987 Elementos de protección Comprobación del retraso de desconexión (PF Trigger: Ejemplo = 0,86 de retardo) Introduzca tensión nominal y corriente nominal en fase a las entradas de medición del relé (PF=1). • Ajuste el ángulo entre tensión y corriente (retardo de puntero de corriente) con un cambio brusco a •...

  • Página 988: Pex - Protección Externa

    Elementos de protección PEx - Protección externa Etapas disponibles: ExP[1] ,ExP[2] ,ExP[3] ,ExP[4] Las 4 etapas de la protección externa PEx[1]...[4] están estructuradas de forma idéntica. Al usar el módulo Protección externa puede incorporar lo siguiente a la función del dispositivo: comandos de desconexión, alarmas y bloqueos de las instalaciones de protección externa.
  • Página 989 Elementos de protección MCDTV4 DOK-HB-MCDTV4-2ES...

  • Página 990: Parámetros De Planificación De Dispositivos Del Módulo Protección Externa

    Elementos de protección Parámetros de planificación de dispositivos del módulo Protección externa Parameter Descripción Opciones Predet. Ruta del menú Modo Modo no usar, no usar [Planif. de disp.] Parámetros de protección global del módulo Protección externa Parameter Descripción Rango de Predet.

  • Página 991: Parámetros De Grupo De Ajustes Del Módulo Protección Externa

    Elementos de protección Parámetros de grupo de ajustes del módulo Protección externa Parameter Descripción Rango de Predet. Ruta del menú ajuste Función Activación o desactivación permanente de inactivo, inactivo [Parám protec módulo/etapa. activo /<1..4> /ExP /ExP[1]] Fc BloEx Activar (permitir) o desactivar (no permitir) inactivo, inactivo [Parám protec...
  • Página 992 Elementos de protección Estados de entrada del módulo Protección externa Name Descripción Asignación a través de BloEx1-I Estado entrada módulo: Bloqueo externo1 [Parám protec /Parám prot glob /ExP /ExP[1]] BloEx2-I Estado entrada módulo: Bloqueo externo2 [Parám protec /Parám prot glob /ExP /ExP[1]] BloEx CmdDes-I...

  • Página 993: Puesta En Servicio: Protección Externa

    Elementos de protección Puesta en servicio: Protección externa Objeto comprobado Prueba del módulo Protección externa Medios necesarios En función de la aplicación Procedimiento Simule la funcionalidad de Protección externa (alarma, desconexión, bloqueos...) (des)conectando las entradas digitales. Resultado correcto de la prueba Todas las alarmas externas, desconexiones externas y bloqueos externos se reconocen y se procesan correctamente por el dispositivo.

  • Página 994: Módulo Protección Superv Temp Ext - Supervisión De Temperatura Externa

    Elementos de protección Módulo Protección Superv Temp Ext – Supervisión de temperatura externa Elementos: Superv Temp Ext[1] ,Superv Temp Ext[2] ,Superv Temp Ext[3] Todos los elementos de la protección externa Superv Temp Ext están estructurados de forma idéntica. Usando el módulo Superv Temp Ext , puede incorporarse lo siguiente a la función del dispositivo: comandos de desconexión, alarmas (selecciones) y bloqueos de protección de temperatura externa digital.
  • Página 995 Elementos de protección MCDTV4 DOK-HB-MCDTV4-2ES...

  • Página 996: Parámetros De Planificación De Dispositivos Del Módulo Supervisión De Temperatura Externa

    Elementos de protección Parámetros de planificación de dispositivos del módulo Supervisión de temperatura externa Parameter Descripción Opciones Predet. Ruta del menú Modo Modo no usar, no usar [Planif. de disp.] Parámetros de protección global del módulo Supervisión de temperatura externa Parameter Descripción Rango de...

  • Página 997: Parámetros De Grupo De Ajustes Del Módulo Supervisión De Temperatura Externa

    Elementos de protección Parámetros de grupo de ajustes del módulo Supervisión de temperatura externa Parameter Descripción Rango de Predet. Ruta del menú ajuste Función Activación o desactivación permanente de inactivo, inactivo [Parám protec módulo/etapa. activo /<1..4> /Prot Temp /Superv Temp Ext[1]] Fc BloEx Activar (permitir) o desactivar (no permitir)
  • Página 998 Elementos de protección Estados de entrada del módulo Supervisión de temperatura externa Name Descripción Asignación a través de BloEx1-I Estado entrada módulo: Bloqueo externo1 [Parám protec /Parám prot glob /Prot Temp /Superv Temp Ext[1]] BloEx2-I Estado entrada módulo: Bloqueo externo2 [Parám protec /Parám prot glob /Prot Temp...

  • Página 999: Puesta En Servicio: Supervisión De Temperatura Externa

    Elementos de protección Puesta en servicio: Supervisión de Temperatura Externa Objeto por comprobar: Prueba del módulo Supervisión temperatura externa. Medios necesarios: En función de la aplicación. Procedimiento: Simule la funcionalidad de Supervisión de temperatura externa (selección, desconexión, bloqueos) (des)conectando las entradas digitales. Resultado correcto de la prueba: Todas las selecciones externas, desconexiones externas y bloqueos externos se reconocen y se procesan correctamente por el dispositivo.

  • Página 1000: Módulo Protección De Temperatura De Aceite Externa - Protección De La Temperatura De Aceite Externa

    Elementos de protección Módulo Protección de temperatura de aceite externa – Protección de la temperatura de aceite externa Elementos disponibles: Temp Ext Ac Usando el módulo Temp Aceite Ext , puede incorporarse lo siguiente a la función del dispositivo: comandos de desconexión, alarmas (selecciones) y bloqueos de equipos de temperatura externa digital.

Tabla de contenido
