flexibles.
„ Las conexiones flexibles a base de elastómeros, no deben quedar en contacto con las partes
calientes del producto, o bajo la acción directa de los productos de combustión, por lo que
no deben cruzarse por detrás del calentador.
„ Las conexiones flexibles deben instalarse de tal manera que no se presente estrangulamiento
que obstruya el flujo normal de gas, no deben estar sometidas a esfuerzos de tracción y de-
ben posicionarse de tal manera que no sufran daños mecánicos con elementos circundantes
del calentador o por quedar aprisionados. Además, se debe verificar que la manguera flexible
(rotulado) cumpla con los requisitos de calidad adecuados para este uso.
„ En todos los casos, el empalme del calentador a la línea de suministro debe disponer de un
sistema de unión tipo universal que permita el montaje y desmontaje del mismo.

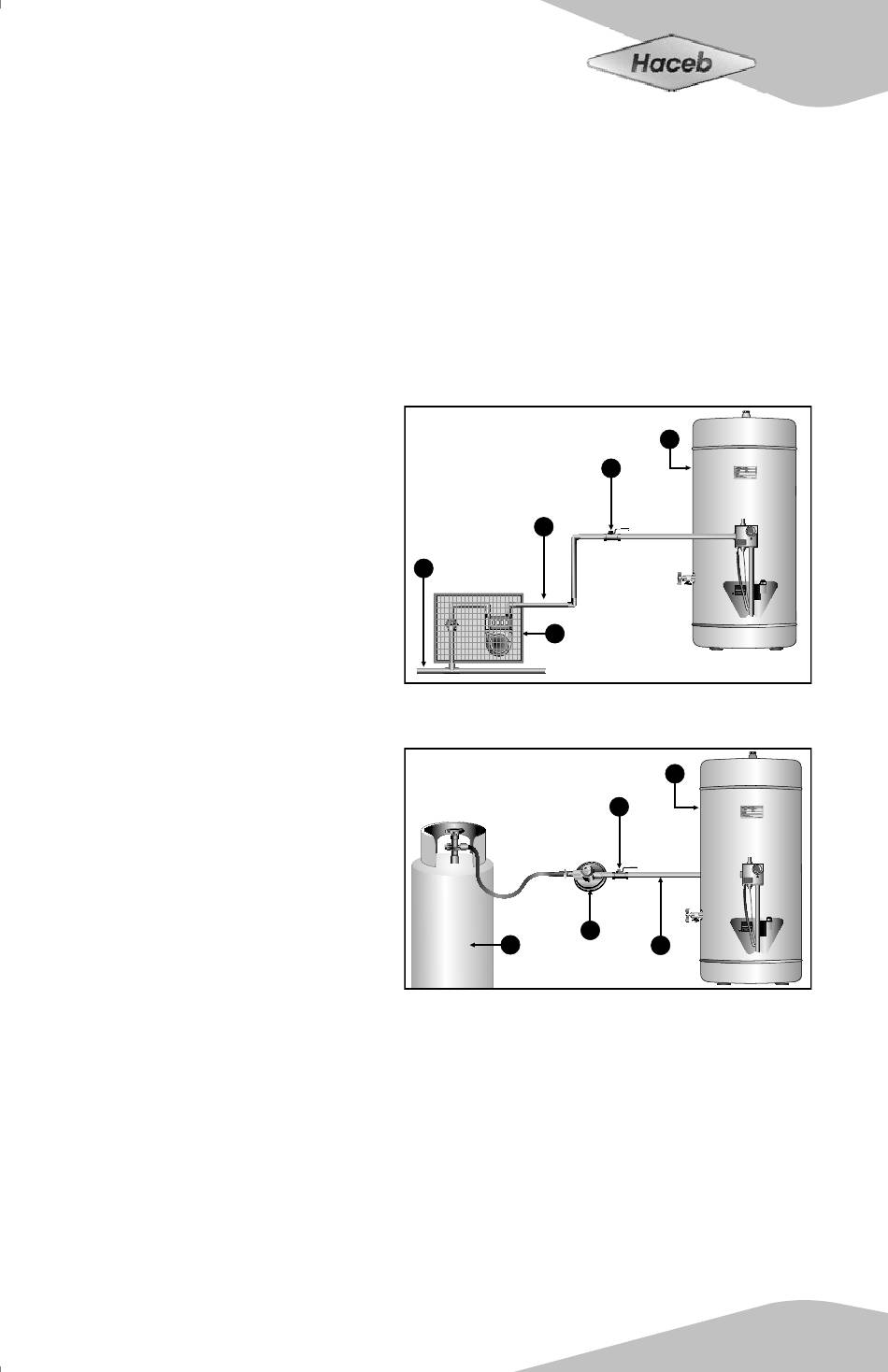

Instalación del calentador con gas
natural (GN)
La instalación de los calentadores de
gas que operan con gas natural se com-
pone de los siguientes elementos:
1. Calentador CDG
2. Válvula de paso de la conexión de
gas
3. Línea de servicio (suministro)
4. Red de distribución
5. Centro de medición (contador y re-
gulador) (Ver figura 11).
Instalación del calentador con gas
propano (GLP)
La instalación del calentador que opera
con gas propano, se compone de las
siguientes partes:
1. Calentador CDG
2. Tubería de conexión entre cilindro
y calentador
3. Válvula de paso de la conexión de
gas
4. Regulador de presión
5. Suministro de gas (Cilindro)
(Ver figura 12).
Instalación batería del encendedor electrónico
„ Retire manualmente la tapa rosca del encendedor electrónico y retire el espiral.
„ Introduzca en el encendedor electrónico una batería AA de 1.5 voltios asegurando la polari-
dad correcta, el polo negativo (-) debe ir hacia arriba.
„ Introduzca el espiral en la tapa rosca con el contactor hacía el pulsador rojo. Asegure este
conjunto al encendedor electrónico hasta donde la rosca lo permita.
3
4
5
Figura 11
4
5
Figura 12
1
2
1
3
2
15
