et l'interposition de fusibles de 3A maxi entre la chaudière et la ligne. Il est important de res-
pecter la polarité (LIGNE : câble marron / NEUTRE : câble bleu / TERRE : câble jaune-vert)
dans les raccordements au réseau électrique.
B
Le câble d'alimentation de l'appareil ne doit pas être remplacé par l'utilisateur. En cas d'en-
dommagement du câble, éteindre l'appareil. Pour son remplacement, s'adresser exclusive-
ment un professionnel qualifié. En cas de remplacement du câble électrique d'alimentation,
utiliser exclusivement du câble "HAR H05 VV-F" 3x0,75 mm2 avec diamètre externe maxi-
mum de 8 mm.
Thermostat d'ambiance (optionnel)
B
ATTENTION : LE THERMOSTAT D'AMBIANCE DOIT ÊTRE À CONTACTS PROPRES. EN
RELIANT 230 V. AUX BORNES DU THERMOSTAT, LA CARTE ÉLECTRONIQUE EST IR-
RÉMÉDIABLEMENT DÉTÉRIORÉE.
En raccordant une chronocommande ou un interrupteur horaire (minuterie), éviter d'utiliser
l'alimentation de ces dispositifs à partir de leur contact d'interruption. Leur alimentation doit
se faire par raccordement direct au secteur ou par piles selon le type de dispositif.

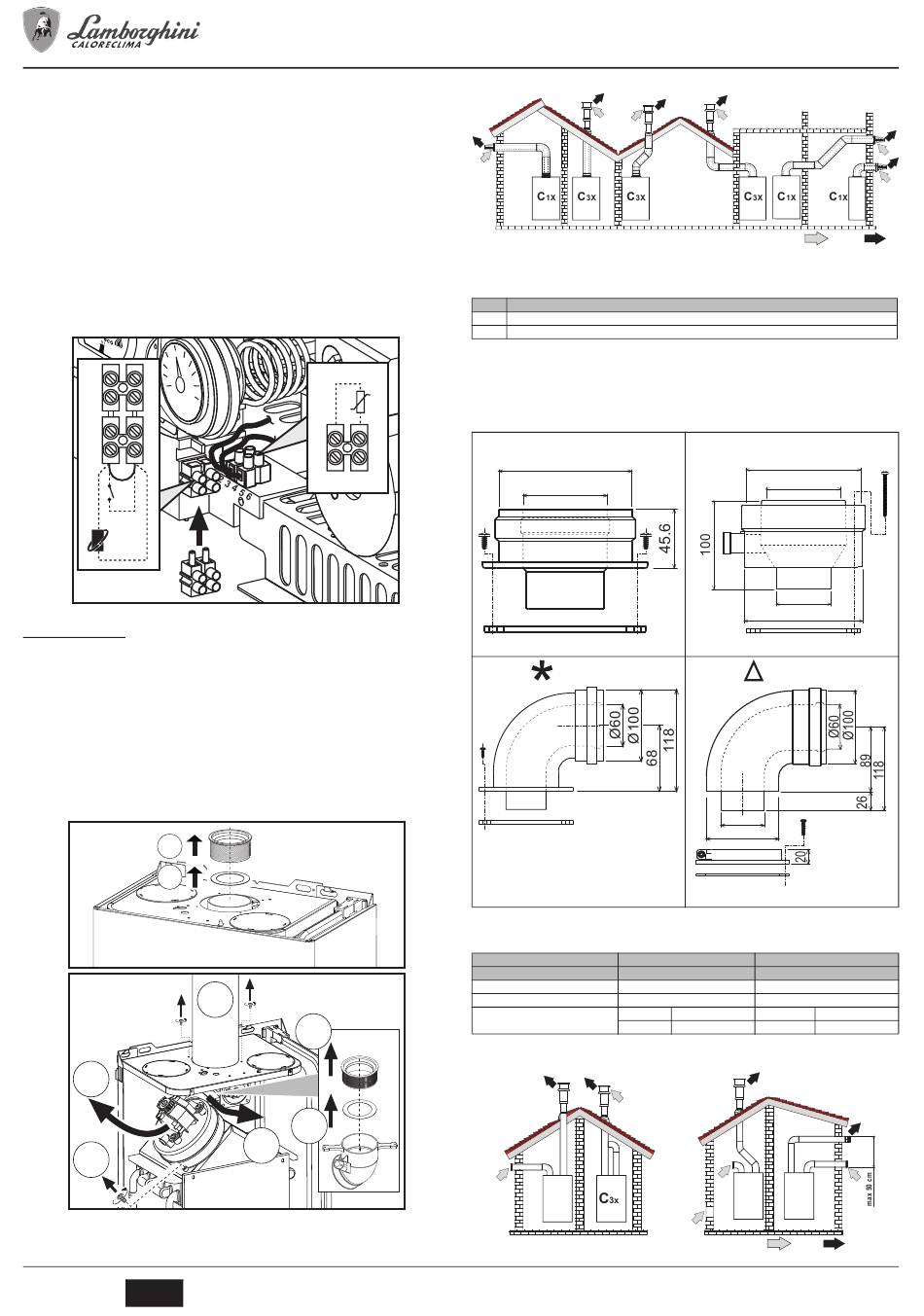

Accès au bornier électrique
Après avoir retiré l'habillage, il est possible d'accéder au bornier électrique. La disposition des barrettes
pour les différentes connexions est reportée dans le schéma électrique au fig. 24.
72
139
fig. 8 - Accès au bornier
3.6 Conduits de fumée
Avertissements
L'appareil est du type "C" à chambre étanche et tirage forcé, l'arrivée d'air et la sortie de fumées doivent
être raccordées à un des systèmes d'évacuation/aspiration indiqués ci-après. L'appareil est homologué
pour fonctionner avec toutes les configurations de conduits Cny indiquées sur la présente notice d'in-
structions. Toutefois, il est possible que certaines configurations de sortie soient expressément limitées
ou interdites par les textes réglementaires et/ou la réglementation locale. Avant de procéder à l'installa-
tion, vérifier et respecter scrupuleusement les prescriptions qui s'y rapportent. En outre, respecter le po-
sitionnement des terminaux muraux et/ou sur le toit et les distances minimales d'une fenêtre adjacente,
sous une bouche d'aération, d'un angle de l'édifice, etc.
Diaphragmes
Pour le fonctionnement de la chaudière, monter les diaphragmes fournis avec l'appareil. Vérifier que le
bon diaphragme est installé (quand celui-ci est à utiliser) et qu'il soit correctement positionné.
A
1
2
B
2
1
A Remplacement diaphragme avec chaudière non installée
B Remplacement diaphragme avecchaudière et conduits installés
14
FR
138
3 4
3
5
6
4
cod. 3541F121 - Rev. 01 - 03/2018
Raccordement avec des tubes coaxiaux
fig. 9 - Exemples de raccordement avec des conduits coaxiaux (
Tableau 2 - Typologie
Type Description
C1X Aspiration et évacuation horizontale murale
C3X Aspiration et évacuation verticale au toit.
Pour le raccordement avec des tubes coaxiaux, un des accessoires suivants doit être
monté au départ. Pour les cotes du perçage des trous dans le mur, voir la figure en cou-
verture.
Tableau 3 - Accessoires de départ pour conduits coaxiaux
Réf. 010006X0 - 08522870
Ø100
Ø60
fig. 10
Réf. 010007X0
fig. 12
Tableau 4 - DIAPHRAGMES POUR CONDUITS COAXIAUX
Longueur maximale admissible
Facteur de réduction coude 90°
Facteur de réduction coude 45°
0 ÷ 2 m
Diaphragme à utiliser
2 ÷ 5 m
Raccordement avec des conduits séparés
C
5x
fig. 14 - Exemples de raccordements avec des conduits séparés (
FL 24 MCS
= Air /
Fumées)
Réf. 010008X0 - 08522880
Ø126
Ø82
Ø60
Ø130
fig. 11
Réf. 08522890
Ø60
Ø100
fig. 13
Coaxial 60/100 Coaxial 80/125
5 m 10 m
1 m 0,5 m
0,5 m 0,25 m
Ø 43 0 ÷ 3 m
Pas de diaphragme 3 ÷ 10 m Pas de diaphragme
B C
2x 1x
= Air /
=
Ø 43
= Fumées)
