7. Haga descender suavemente el componente sobre la posición adecuada de la PCB
(operación de colocación) o sobre el soporte del componente (operación de extracción).
8. Separe el dedo del puerto de control del vacío para soltar el componente.
9. Pulse nuevamente el interruptor luminoso de bombeo LoFlo para desactivar la bomba
LoFlo una vez completadas las operaciones de manipulación del componente.
Extracción del componente; modo manual
A continuación se ofrece una descripción paso a paso del procedimiento de configuración en
el modo de extracción manual del componente.
1. Instale la boquilla y la ventosa de vacío apropiadas en la cabeza de reflujo. Asegúrese
de que se han preparado correctamente tanto la PCB sobre la que se va a efectuar el
retrabajo como los componentes de sustitución necesarios.
NOTA: Cualquier operación de precalentamiento que pueda ser necesaria debe
llevarse a cabo antes de seguir adelante con los puntos restantes.

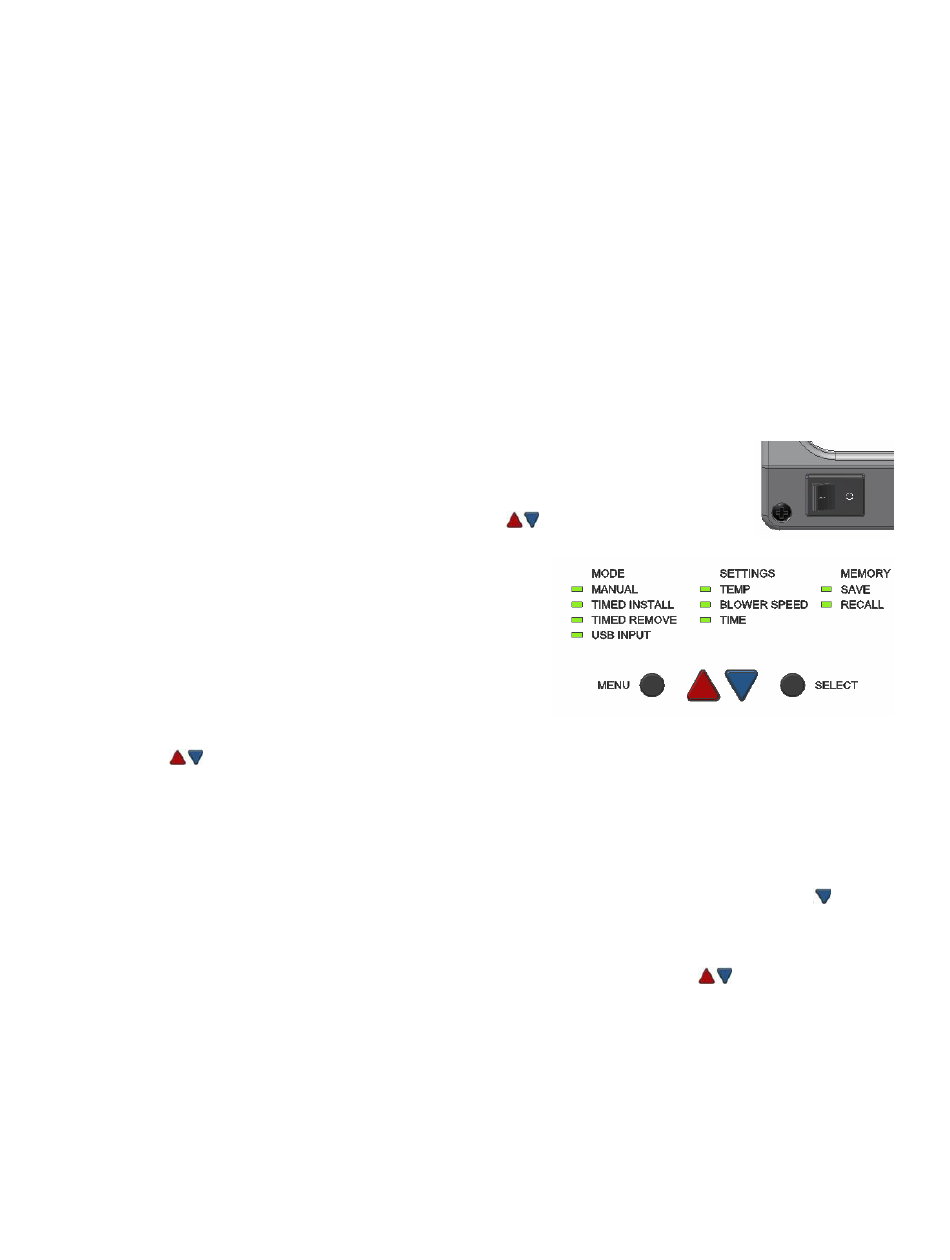

2. Coloque el interruptor de ALIMENTACIÓN de la unidad (situado en el
panel frontal de la fuente de alimentación) en la posición de encendido.
3. Utilice los botones de desplazamiento
LED del modo manual.
4. Pulse una vez el botón de menú MENU. Con
eso se traslada la selección a la columna de
parámetros SETTINGS. En el panel LCD se
mostrará la temperatura mientras el LED
contiguo a Temp parpadea.
5. Pulse una vez el botón de selección SELECT.
6. Seleccione ahora la temperatura deseada mediante los botones de desplazamiento
( ). Pulse y mantenga pulsado el botón deseado; observe cómo aumenta (o
disminuye) el valor de temperatura en el panel de lectura digital, primero en
incrementos de 1° y más tarde en incrementos de 10° , mientras se mantiene pulsado
el botón. Una vez alcanzado el valor deseado, pulse el botón de selección SELECT.
NOTA: La temperatura mínima es de 149 ° C (300 ° F) y la máxima de 482 ° C (900 ° F).
7. A continuación, pulse una vez el botón de desplazamiento hacia abajo
Parpadeará ahora el LED contiguo a Blower Speed.
8. Pulse el botón de selección SELECT y seleccione la velocidad del soplador (1-9, ó 5-
20 SLPM) utilizando los botones de desplazamiento
alcanzado el valor deseado, pulse el botón de selección SELECT para guardar la
selección.
9. Desbloquee el ajuste de la altura del dispositivo de recogida por vacío. Vaya al paso
16 si desea extraer el componente de forma manual.
NOTA: Como método alternativo al ajuste de la posición de la cabeza de reflujo, es
posible utilizar la aplicación de tensión sobre el dispositivo de recogida por
vacío para separar el componente de la PCB. Este método permite separar
automáticamente el componente de la tarjeta tras el reflujo. Los pasos 10 a 15
ilustran este método opcional.
©2004 PACE Inc., Annapolis Junction, Maryland, EE.UU.
Reservados todos los derechos
( ) para seleccionar el
( ).
( ). Una vez
26 de 50
