Instalación

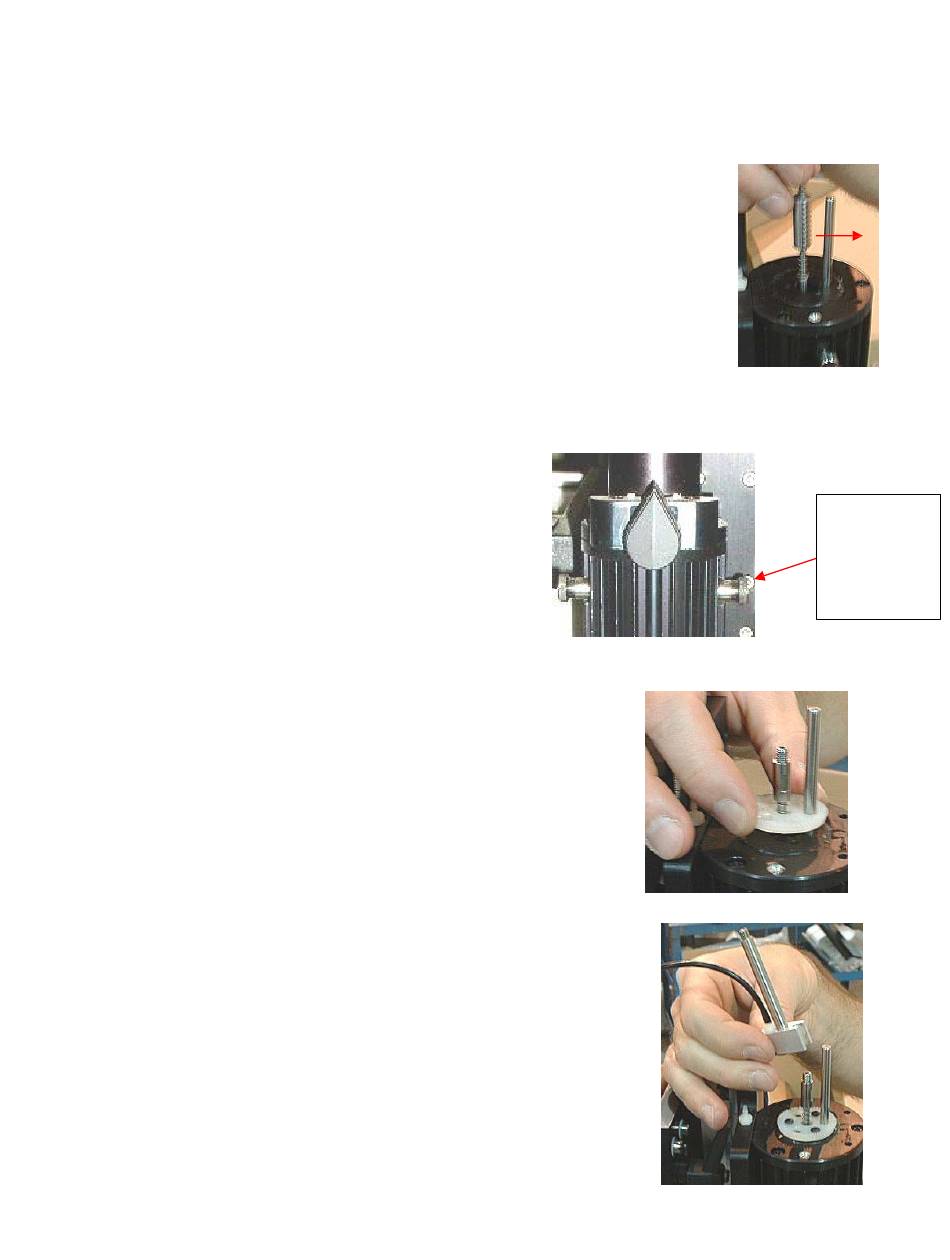

1. Instale los muelles, el tornillo sinfín y la grapa E en el nuevo tubo de vacío.
2. Inserte el conjunto del tubo de vacío en la cabeza de reflujo. Asegúrese de
orientar el dentado del tornillo sinfín apuntando hacia el frente.
3. Utilice el botón de control del dispositivo de recogida por vacío para comprobar el
acoplamiento del conjunto del tubo de vacío.
4. Instale el engranaje cónico. Instale y apriete los tres tornillos de
cabeza redonda con una llave hexagonal 1/16". Deben quedar
ajustados pero ¡no los apriete en exceso!
5. Inserte el conjunto del colector de vacío y apriete el dispositivo de
recogida por vacío con una llave fija de 7/32". Debe quedar
ajustado pero ¡no lo apriete en exceso!
©2004 PACE Inc., Annapolis Junction, Maryland, EE.UU.
Reservados todos los derechos
Botón de
control del
dispositivo
de recogida
por vacío
