8.2

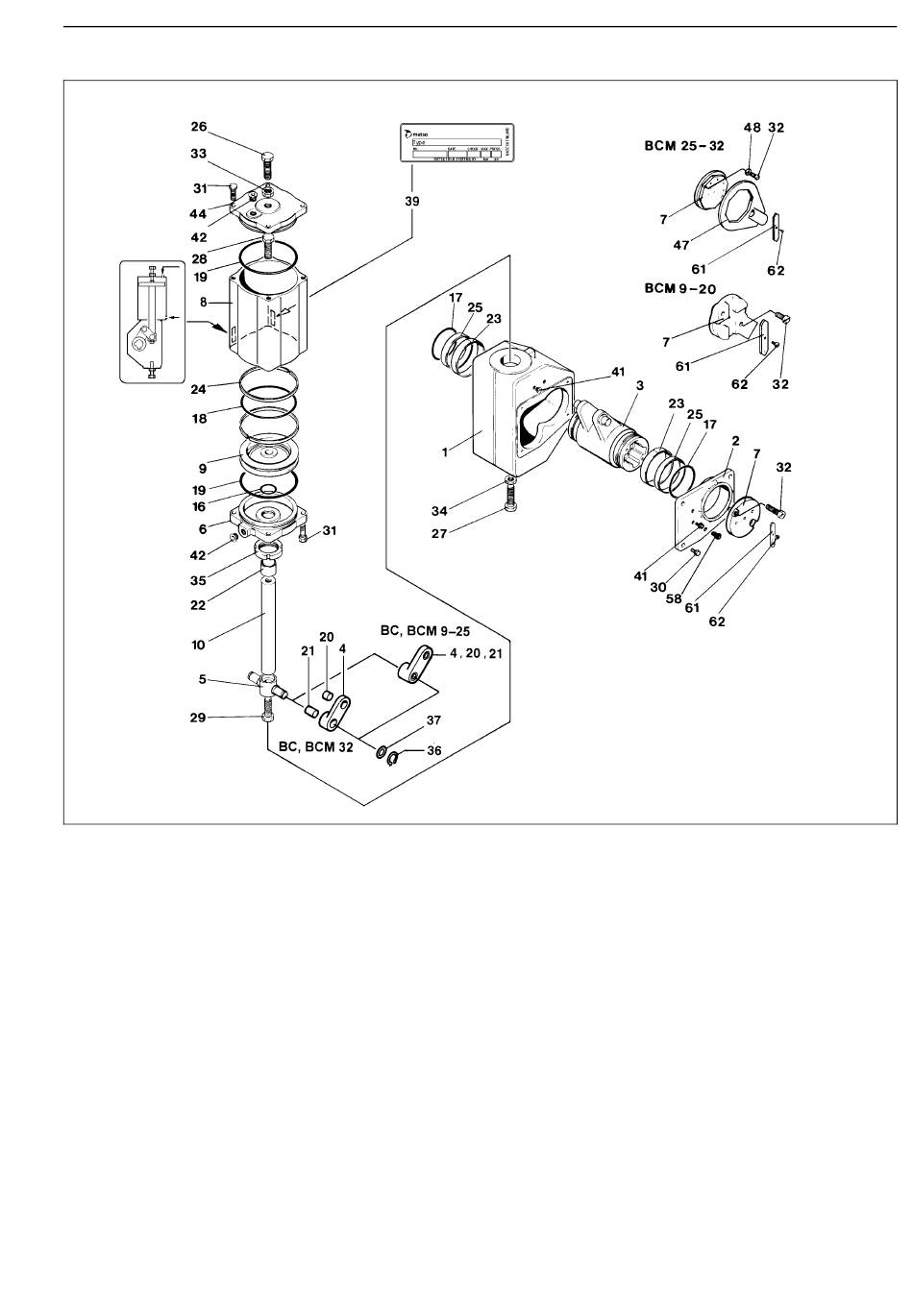

Actuadores BC/B1C 9-32
Parte Nro.
Cantidad
1
1
2
1
3
1
4 *)
2
5
1
6
1
7
1
8
1
9
1
10
1
16
x
1
17
x
2
18
x
1
19
x
1
20 *) x
2
21 *) x
2
22
x
1,2
23
x
2
24
x
2,3
25
2
26
1
27
1
28
1
Denominación
carcasa
tapa
brazo de la palanca
brazo de conexión
unidad de cojinetes
base del cilindro
tapa indicadora
cilindro
pistón
biela del pistón
junta tórica
junta tórica
junta tórica
junta tórica
cojinete
cojinete
cojinete
cojinete
sello del pistón
casquillo
tornillo de tope
tornillo de tope
tornillo
Parte Nro.
Cantidad
29
1
30
4
31
8,12
32
2
33
1
34
1
35
1
36
2
37
2
39
1
41
42
44
1
47
1
48
2
58
1
61
1
62
1
x
Recambio recomendado
*)
Las piezas 4, 20 y 21 se suministran como serie,
en actuadores de tamaños 9-25.
Denominación
tornillo
tornillo
tornillo
tornillo
tuerca
tuerca
tuerca de fijación
anillo de fijación
anillo de soporte
placa de identificación
tapón de protección
tapón de protección
extremo de cilindro
brazo de torsión
arandelas
válvula de despresurización
flecha indicadora
tornillo
11
