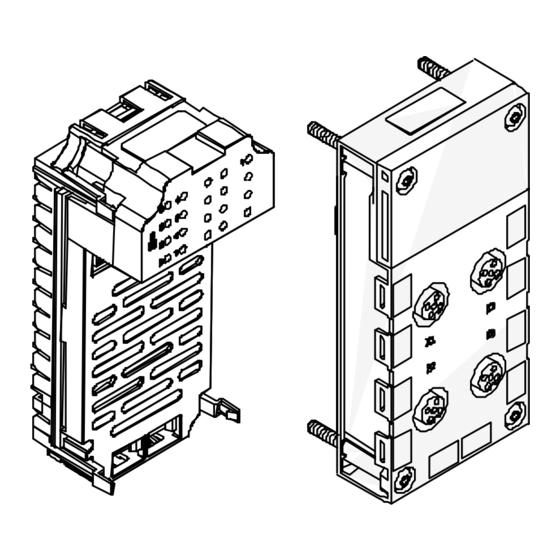

Festo CPX Serie Manual De La Parte Electrónica
Ocultar thumbs Ver también para CPX Serie:
Tabla de contenido

Publicidad

Enlaces rápidos

Terminal CPX
Manual de la parte
electrónica
Módulos E/S
analógicos
para CPX
Módulos E/S
CPX−2AE−U−I
CPX−4AE−I
CPX−4AE−T
CPX−4AE−TC
CPX−2AA−U−I
Placas de
alimentación
CPX−AB−...
CPX−M−...
Manual
526 417
es 0811d
[740 897]

Publicidad

Tabla de contenido
loading

Resumen de contenidos para Festo CPX Serie

  • Página 1 Terminal CPX Manual de la parte electrónica Módulos E/S analógicos para CPX Módulos E/S CPX−2AE−U−I CPX−4AE−I CPX−4AE−T CPX−4AE−TC CPX−2AA−U−I Placas de alimentación CPX−AB−... CPX−M−... Manual 526 417 es 0811d [740 897]...
  • Página 3 ......526 417 © (Festo AG & Co. KG, D 73726 Esslingen, Alemania, 2008) Internet: http://www.festo.com E−Mail:...
  • Página 4 CAMCAR TEXTRON INC., Rockford, Ill., USA HARAX® es una marca registrada de HARTING Deutschland GmbH & Co. KG, 32381 Minden, Alemania SPEEDCON® es una marca registrada de PHOENIX CONTACT GmbH & Co. KG, 32825 Blomberg, Alemania Festo P.BE−CPX−AX−ES es 0811d...
  • Página 5: Tabla De Contenido

    ........2−8 2.3.3 Conexión de las entradas analógicas ......2−11 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 6 ......3−31 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 7 ......... . . 4−31 4.5.3 Tratamiento y parametrización de los errores ....4−33 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 8 ........6−27 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 9 ............B−1 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 10 Contenido e instrucciones generales VIII Festo P.BE−CPX−AX−ES es 0811d...
  • Página 11: Uso Previsto

    Uso previsto Los módulos E/S analógicos CPX descritos en este manual han sido diseñados exclusivamente para ser utilizados junto con los terminales CPX de Festo. Los módulos E/S analógicos sólo pueden utilizarse como se indica a continuación: conforme a lo previsto en perfecto estado técnico...
  • Página 12: Destinatarios

    (PLC) y sistemas de bus de campo. Asistencia técnica Ante cualquier problema técnico, diríjase a su servicio local de asistencia técnica de Festo. Festo P.BE−CPX−AX−ES es 0811d...
  • Página 13: Instrucciones Importantes Para El Usuario

    Además, el siguiente pictograma indica lugares del texto en los que se describen actividades con componentes sensibles a las descargas electrostáticas: Componentes sensibles a las corrientes electrostáticas: un manejo inadecuado puede dañar los componentes. Festo P.BE−CPX−AX−ES es 0811d...
  • Página 14: Marcado De Información Especial

    Accesorios: Detalles sobre los accesorios útiles o necesarios para los productos Festo. Entorno: Información sobre el uso de los productos Festo respetuoso con el entorno. Marcas en el texto Esta marca indica actividades que pueden desarrollarse · en cualquier orden.
  • Página 15: Módulos E/S Analógicos Cpx

    4 entradas miento: analógicas para el re CPX−GE−EV−S... gistro de temperatura, CPX−GE−EV−Z... número de entradas CPX−M−GE−EV−S... seleccionable vía inter CPX−M−GE−EV−Z... ruptor DIL CPX−GE−EV−V... (2 ó 4). Tab. 0/1: Resumen de módulos E/S analógicos (parte 1) XIII Festo P.BE−CPX−AX−ES es 0811d...
  • Página 16: Denominación Descripción Del Tipo

    CPX−AB−8−KL−4POL seleccionable para CPX−AB−1−SUB−BU−25POL cada canal de salida. CPX−AB−4−HAR−4POL 10 V 20 mA Módulos de encadena 20 mA miento: CPX−GE−EV−S... CPX−GE−EV−Z... CPX−M−GE−EV−S... CPX−M−GE−EV−Z... CPX−GE−EV−V... Tab. 0/2: Resumen de módulos E/S analógicos (parte 2) Festo P.BE−CPX−AX−ES es 0811d...
  • Página 17: Diagnosis Mediante Bus De Campo

    E/S (diagnosis del sistema) diagnosis del módulo números de error. Puede hallarse más información sobre la diagnosis en el manual del sistema CPX y en el manual del nodo de bus de campo. Festo P.BE−CPX−AX−ES es 0811d...
  • Página 18: Estructura De Un Terminal Cpx

    Bloque de distribución con alimentación adicional Módulos E/S Bloque de distribución sin alimentación Interface neumático Bloque de distribución con alimentación al Módulos neumáticos sistema (Ejemplo CPA, tipo 12) Placa final Fig. 0/1: Ejemplo de terminal CPX Festo P.BE−CPX−AX−ES es 0811d...
  • Página 19 CPX−MMI−1 CPX−FEC" Instrucciones sobre el montaje, instalación, tipo P.BE−CPX−FEC−... puesta a punto y diagnosis del controlador CPX Front−End Paquete de FST" Programación en Lista de instrucciones y software Diagrama de Contactos para el FEC XVII Festo P.BE−CPX−AX−ES es 0811d...
  • Página 20 CPA (tipo 12) tipo P.BE−CPA−... Terminales de válvulas Instrucciones sobre el montaje, instalación y con neumática Midi/Maxi" puesta a punto de la neumática Midi/Maxi tipo P.BE−MIDI−MAXI−03−... (tipo 03) Tab. 0/3: Manuales sobre el terminal CPX XVIII Festo P.BE−CPX−AX−ES es 0811d...
  • Página 21: Significado

    Salida (output) analógica por tensión / salida (output) analógica por corriente Placa de alimentación Parte superior del cuerpo reemplazable de módulos con conexiones Terminal CPX Terminal eléctrico modular tipo 50 Tab. 0/4: Abreviaciones específicas del producto parte 1 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 22: Tab. 0/5: Abreviaciones Específicas Del Producto Parte

    PLC / IPC Control lógico programable (Programmable Logic Controller, PLC) / PC industrial Sensor de temperatura de resistencia (Resistance Temperature Device) Termoelemento (Thermocouple) Tab. 0/5: Abreviaciones específicas del producto parte 2 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 23: Sumario Y Tecnologíca De Conexión De Los Módulos De I/O

    Sumario y tecnologíca de conexión de los módulos de I/O Capítulo 1 1−1 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 24 ..... . 1−21 1.3.2 Montaje de las chapas de apantallamiento ....1−24 1−2 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 25 CPX. La información sobre la asignación de direcciones y sobre la puesta a punto se encuentra en los manuales correspondien tes del nodo de bus de campo y del módulo de función. 1−3 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 26: Componentes De Un Módulo E/S

    El bloque de distribución, como parte inferior del cuerpo, proporciona el enlace mecánico y eléctrico del módulo con el terminal CPX. Placa de alimentación con conexiones especiales Módulo electrónico Bloque de distribución Fig. 1/1: Componentes de un módulo de E/S 1−4 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 27: Tipo De Conexiones

    Con conector enchufable en estado enchufado o con caperuza protectora ISK−M12. Con conector enchufable en estado enchufado o con caperuza protectora ISK−M12; si se utilizan conectores rápidos deben observarse las indicaciones del fabricante. Tab. 1/1: Ejecuciones de conexión parte 1 1−5 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 28: Placa De Alimentación

    Con conector enchufable en estado enchufado o con caperuza protectora ISK−M12; si se utilizan conectores rápidos deben observarse las indicaciones del fabricante. Con tapa AK−8KL y juego de conector atornillado VG−K−M9: IP65 / IP67 Con conector SD−SUB−D−ST25: IP65 Tab. 1/2: Ejecuciones de conexión parte 2 1−6 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 29: Elementos De Indicación Y Conexión

    LED de error (rojo) error de módulo LEDs de error relacio nado con el canal (sólo CPX−4AE−T y CPX−4AE−TC) Fig. 1/2: Elementos de indicación y conexión Usar etiquetas de identificación tipo IBS 6x10 para marcar las direcciones. 1−7 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 30: Combinaciones De Módulos E/S Analógicos Y Placas De Alimentación

    (1 conector hembra Sub−D, 25 pines) −AB−4−HAR−4POL · (4 conectores hembra M12, 4 pines) −AB−4−M12−8POL (4 conect. hembra M12, 8 pines) Combinable · No combinable Tab. 1/3: Combinaciones de módulos E/S y placas de alimentación 1−8 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 31: Conexión De Los Cables Y Los Conectores A Las Placas De Alimentación

    Puede hallarse información en las páginas siguientes y en el apéndice A.6. Utilice cables y conectores de la gama Festo para conectar sensores y actuadores (ver apéndice A.9). Si desea utilizar sus propios cables, use sólo cables apanta llados para transmitir señales analógicas.
  • Página 32 FE del conector E/S sin conexión a otros potenciales, la conexión del apantallamiento a una conexión FE externa sin conexión al pin FE del conector E/S. 1−10 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 33 CPX−M−4−M12x2−5POL cumplan con la clase de protección IP65/IP67: Para conectar sensores y actuadores utilice los conecto · res de la gama Festo indicados en Accesorios" (ver apéndice A.9). Apriete las tuercas de unión de los conectores primero a ·...
  • Página 34 CPX−AB−4−M12x2−5POL(−R) cumplan con la clase de protección IP65/IP67: Para conectar sensores y actuadores utilice los · conectores de la gama Festo indicados en Accesorios" (ver apéndice A.9). Apriete las tuercas de unión de los conectores primero ·...
  • Página 35 Antes de montar los conectores atornille los muelles · cónicos de compresión al máximo en la rosca del conector. 1−13 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 36 CPX−AB−8−KL−4POL cumple con la clase de protección IP20. Apantallamiento Use un cable lo más corto posible para conectar el · apantallamiento del cable al terminal FE de la placa de alimentación. Utilice fundas terminales de cables adecuadas para la conexión. 1−14 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 37 Para garantizar el contacto, conecte sólo un conductor · por cada borne con muelle tirante. Introducir únicamente cables en la abertura del borne. · Si se presionando con un destornillador en la abertura de borne se puede dañar el borne. 1−15 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 38 Cumplimiento de la clase de protección IP65/IP67 Para que la placa de alimentación CPX−AB−8−KL−4POL cumpla con la clase de protección IP65/IP67, utilice una tapa del tipo AK−8KL y el conjunto de racores tipo VG−K−M9 de Festo. Observe las correspondientes instrucciones de montaje. 1−16...
  • Página 39 Para que la placa de alimentación CPX−AB−1−SUB−BU−25POL cumpla con la clase de protección IP65/IP67, utilice el conec tor tipo SD−SUB−D−ST25 de Festo. Al montar el conector en la placa de alimentación, observe que el par de apriete máximo sea 0,5 Nm.
  • Página 40 Para conectar los sensores o actuadores, utilice conec · tores tipo SEA−GS−HAR−4POL de la gama de accesorios de Festo (consistentes en tuerca de unión, prensaesto pas y anillo de ajuste). Apriete las tuercas de unión de los conectores primero ·...
  • Página 41 Los hilos pueden conectarse hasta 10 veces si los extremos de contacto se cortan cada vez (si se utiliza el mismo diámetro de hilo). Corte los extremos del cable y repita los pasos 2 a 4. 1−19 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 42: Montaje

    No es necesario desmontar el terminal CPX cuando se aña den o se quitan placas de alimentación o módulos electróni cos. Esto también es válido para los conectores y los cables de la placa de alimentación. 1−20 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 43: Montaje De Las Placas De Alimentación

    El desmontaje y el montaje de los módulos electrónicos puede ser necesario en los casos siguientes: Cambio de la función del módulo de E/S (p. ej. CPX−2AE−U−I en lugar de CPX−2AA−U−I). Cambio de módulos electrónicos defectuosos. 1−21 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 44 Tire con cuidado del módulo electrónico y, sin inclinarlo, · sepárelo de las barras tomacorriente del módulo de encadenamiento. Placa de alimentación Tornillos Conector eléctrico enchufable Módulo electrónico Barras tomacorriente Bloque de distribución Fig. 1/7: Montaje/desmontaje de módulo E/S 1−22 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 45 2. Apriete los tornillos primero sólo a mano. Inserte los tornillos de forma que puedan utilizarse todas las vueltas de rosca prerranuradas. Apriete los tornillos en cruz con un destornillador TORX tamaño T10 con 0,9 1,1 Nm. 1−23 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 46: Montaje De Las Chapas De Apantallamiento

    3. Montar la placa de alimentación. Las instrucciones sobre la puesta a tierra de la chapa de apantallamiento pueden hallarse en la sección 1.2.3. Desmontaje La chapa de apantallamiento debe desmontarse en orden inverso al del montaje. 1−24 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 47 1. Sumario y tecnologíca de conexión de los módulos de I/O Muelle cónico de compresión Chapa de apantallamiento Estribo elástico Placa de alimenta− ción tipo CPX− B−4−M12x2−5POL Terminal CPX Fig. 1/8: Montaje de la chapa de apantallamiento tipo CPX−AB−S−4−12 1−25 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 48 1. Sumario y tecnologíca de conexión de los módulos de I/O 1−26 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 49: Módulo De Entrada Analógicas Cpx−2Ae−U−I

    Módulo de entrada analógicas CPX−2AE−U−I Capítulo 2 2−1 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 50 ......... . . 2−35 2.5.3 Tratamiento y parametrización de los errores ....2−37 2−2 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 51 CPX. La información sobre la asignación de direcciones, así como sobre la puesta a punto puede hallarse en el manual del nodo de bus de campo correspondiente o el manual del módulo de función. 2−3 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 52: Función De Los Módulos De Entrada Analógicos

    10 V 20 mA 20 mA Alimentación al sensor 24 V/0,7 A por módulo. Tab. 2/1: Resumen de los módulos de entradas analógicas CPX−2AE−U−I Montaje Véase sección 1.3 2−4 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 53: Instalación

    (V EL/SEN Los sensores también pueden alimentarse externamente (aislamiento eléctrico, ver sección 2.3.3, Fig. 2/2). 2−5 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 54: Ajustes Del Interruptor Dil

    3. Ajuste los interruptores DIL de acuerdo con las instrucciones de las siguientes páginas. 4. Vuelva a montar la placa base si es necesario (véase la sección Montaje" 1.3, par de apriete 0,9 1,1 Nm). 2−6 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 55 Tab. 2/2: Interruptores DIL para el módulo de entradas analógicas 2AE−U−I Importante El ajuste del margen de señal con los interruptores DIL puede modificarse por parametrización (ver sección 2.4). La parametrización tiene preferencia sobre el ajuste de los interruptores DIL. 2−7 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 56: Asignación De Pines

    Tab. 2/3: Asignación de pines del módulo de entradas analógicas tipo CPX−2AE−U−I con placas base CPX−AB−4−M12x2−5POL(−R) CPX−AB−4−M12x2−5POL−R La rosca metálica (...−R") de esta placa base está conectada internamente con el pin 5 (Tierra funcional FE). 2−8 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 57 2 canales de entrada por módulo (I...0 y I...1, conexión X1/X2 o X3/X4, así como conexión X5/X6 o X7/X8). Tab. 2/4: Asignación de pines del módulo de entradas analógicas tipo CPX−2AE−U−I con placas base CPX−AB−8−KL−4POL 2−9 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 58 La asignación depende del ajuste del interruptor DIL y de la parametrización (véase sección 2.3.1), hay disponibles un total de 2 canales de entrada por módulo (I...0 y I...1). Tab. 2/5: Asignación de pines de módulo de entradas analógicas tipo CPX−2AE−U−I con placas base CPX−AB−1−SUB−BU−25POL 2−10 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 59: Conexión De Las Entradas Analógicas

    Asegurarse de que los cables que no se utilizan, pero que están conectados a la placa base, estén cortocircuitados en las entradas por tensión en el extremo no utilizado del cable. Pueden hallarse ejemplos de conexión en el apéndice A.8.1. 2−11 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 60: Instrucciones Sobre La Puesta A Punto

    Pueden hallarse instrucciones sobre esto en las secciones 2.4.2 y 2.4.3. La reacción con los ajustes predeterminados se describe más abajo. 2−12 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 61: Reacción Con Los Ajustes Predeterminados

    Upper limit (Límite superior)" poseen los si guientes ajustes predeterminados: Lower limit (límite inferior) = 0 Upper limit (límite superior) = 4095 Estos corresponden a los valores de final de escala (margen de datos) del formato de datos predeterminado. 2−13 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 62 4095 Señales analógicas asignadas Margen de valor digital tras la conversión A−D (escalado lineal) Valor de entrada digital (ejemplo) Fig. 2/3: Ejemplo de formato de datos predeterminado VZ + 12 bit justificado por la derecha" 2−14 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 63 < 0 V < 0 mA < 4 mA Menos del margen Limitación del valor indicado inferior de final de escala Tab. 2/7: Valores de final de escala de los módulos de entrada analógicos con ajustes predeterminados 2−15 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 64: Información General Sobre Parametrización

    Para evitar errores de parametrización, observar la secuencia descrita abajo para modificar los siguientes parámetros: Input analogue−value data format (Formato de los datos de entradas analógicas) Lower limit channel x (Límite inferior canal x) Upper limit channel x (Límite superior canal x) 2−16 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 65 Si el nuevo valor del límite superior es negativo (sólo en el caso del formato de datos VZ + 15 bits, esca lado lineal"), ajustar primero el límite inferior y luego el superior. 2−17 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 66: Parámetros Del Módulo De Entradas Analógicas Tipo Cpx−2Ae−U−I

    = número del módulo (contando de izquierda a derecha, empezando por 0) El acceso es específico del protocolo (véase el manual del nodo de bus de campo) Tab. 2/9: Resumen Parámetros del módulo específicos del canal 2−18 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 67: Descripción De Los Parámetros

    El ajuste del parámetro del módulo Supervisión de errores de parametriza ción" sólo es efectivo para la parametrización específica del canal si el corres pondiente parámetro del canal Supervisión de errores del canal" está ajustado a activo". Tab. 2/10: Supervisión del módulo CPX 2−19 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 68: Behaviour After Short Circuit/Overload (Reacción Tras Un Cortocircuito/Sobrecarga)

    Supervisión de errores de parametrizaciòn" se ajusta a activo", se visualizará el error correspondiente. Puede hallarse más información sobre este parámetro en la sección 2.4.4. Tab. 2/12: Formato de los datos de entradas analógicas 2−20 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 69: Parámetros Del Canal: Monitoring Channel X (Supervisión Del Canal X)

    El ajuste del parámetro del canal Supervisión de errores de parametrización" sólo es efectivo si el parámetro del módulo Supervisión de errores de para metrización" está ajustado a activo". Tab. 2/13: Supervisión del canal x 2−21 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 70 Los ajustes de parámetros modificados tiene precedencia sobre los ajustes del interruptor DIL. El ajuste de los interruptores DIL se realiza con el preajuste (bit 2/3 = 0; bit 6/7 = 0). Tab. 2/14: Margen de la señal canal x 2−22 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 71 Si el parámetro del módulo Supervisión de errores de parametrización" así como el correspondiente parámetro del canal Supervisión de errores de canal" está ajustado a activo", se visualizará el fallo correspondiente. Tab. 2/15: Alisamiento del valor medido canal x 2−23 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 72 Si el parámetro del módulo Supervisión de errores de parametrización" así como el correspondiente parámetro del canal Supervisión de errores de canal" está ajustado a activo", se visualizará el fallo correspondiente. Tab. 2/16: Límites inferior y superior canal x 2−24 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 73 La habilitación de la función Force para todo el terminal CPX, se hace por medio del parámetro del sistema Force mode" (véase el manual del sistema CPX). Tab. 2/17: Forzado canal x (específico del canal) 2−25 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 74: Módulo De Parametrizar El Formato De Datos De Entradas Analógicas

    F: Supervisión de la rotura de hilo son margen de señal 4 20 mA F = 1 hay rotura de hilo F = 0 no hay rotura de hilo x: Irrelevante Tab. 2/18: Formatos de datos soportados de los módulos de entradas analógicas 2−26 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 75: Valores De Entrada

    4 mA 20 mA la conversión A−D Señales digitales 4095 disponibles escala das al valor final del margen de datos 32760 Fig. 2/4: Ejemplo de formato de datos VZ + 15 bit justificado por la izquierda" 2−27 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 76: Límites De Parámetros Del Módulo Específicos Del Canal

    Si se sobrepasan los valores máx. de tensión o corriente, también se emitirán valores mayores de 4095. Tab. 2/19: Valores límite o de final de escala de los módulos de entrada analógicos 2−28 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 77: Variables Medidas

    Señal de entrada di gital tras el escalado 6000 Límites Por debajo o por encima de los límites Fig. 2/6: Supervisión del límite con formato de datos VZ + 15 bits, escalado lineal" 2−29 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 78 + diagnosis". Valores finales del margen de datos 3500 4095 Límite inferior Límite superior Por debajo o por encima de los límites Fig. 2/7: Supervisión de límites con los formatos de datos Valor fijo" 2−30 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 79: Alisado De Valores Medidos Con Parámetros Del Módulo Específicos Del Canal

    (I 2,0 mA). Si el valor cae por debajo del límite inferior, el módulo enviará un mensaje de error apropiado al nodo del bus de campo . 2−31 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 80: Diagnosis

    La representación de los fallos en los diversos nodos de bus de campo depende del protocolo del bus (véase el manual del modo correspondiente). 2−32 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 81: Mensajes De Error De Los Módulos De Entrada Analógicos

    El módulo indica el fallo correspondiente según la parametrización. Sin embargo las señales de entrada analógicas, seguirán procesándose. Tab. 2/20: Mensajes de error de los módulos de entrada parte 1 2−33 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 82 El procesamiento de las señales de entrada analógicas se detendrá. Los parámetros introducidos serán ignorados, el módulo funciona con los últimos parámetros válidos. Tab. 2/21: Mensajes de error de los módulos de entrada parte 2 2−34 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 83: Indicador Led

    2.5.2 Indicador LED Hay un LED situado bajo la tapa transparente del módulo para la diagnosis de los módulos de entrada. LED Error (rojo) CPX−2AE−U−I Fig. 2/8: Indicadores LED de los módulos de entradas analógicas 2−35 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 84: Led De Error

    El número de pulsos del parpadeo indica el canal de entrada concerniente. 1 parpadeo = canal 0 (o ambos canales); 2 parpadeos = canal 1 Tab. 2/22: LED de error de los módulos de entradas analógicas 2−36 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 85: Tratamiento Y Parametrización De Los Errores

    Parámetros del módulo (posición representada del interruptor = ajustes predeterminados) Fallos específicos del módulo Fallos específicos del canal Fig. 2/9: Principio del tratamiento de fallos y parametrización de los módulos de entradas analógicas parte 1 2−37 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 86 0 canal 1 Parámetros del módulo (posición representada del interruptor = ajustes predeterminados) Fallos específicos del canal Fig. 2/10: Principio del tratamiento de fallos y parametrización de los módulos de entradas analógicas parte 2 2−38 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 87: Módulo De Entrada Analógicas Cpx−4Ae−I

    Módulo de entrada analógicas CPX−4AE−I Capítulo 3 3−1 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 88 ......... . . 3−35 3.5.3 Tratamiento y parametrización de los errores ....3−37 3−2 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 89 CPX. La información sobre la asignación de direcciones, así como sobre la puesta a punto puede hallarse en el manual del nodo de bus de campo correspondiente o el manual del módulo de función. 3−3 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 90: Función De Los Módulos De Entrada Analógicos

    20 mA 20 mA Alimentación al sensor 24 V/0,7 A por módulo. Tab. 3/1: Resumen de los módulos de entradas analógicas CPX−4AE−I Montaje Véase sección 1.3 3−4 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 91: Instalación

    (V EL/SEN Los sensores también pueden alimentarse externamente (aislamiento eléctrico, ver sección 3.3.3, Fig. 3/2). 3−5 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 92: Ajustes Del Interruptor Dil

    3. Ajuste los interruptores DIL de acuerdo con las instrucciones de las siguientes páginas. 4. Vuelva a montar la placa base si es necesario (véase la sección Montaje" 1.3, par de apriete 0,9 1,1 Nm). 3−6 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 93 Tab. 3/2: Interruptores DIL para el módulo de entradas analógicas CPX−4AE−I Importante El ajuste del margen de señal con los interruptores DIL puede modificarse por parametrización (ver sección 3.4). La parametrización tiene preferencia sobre el ajuste de los interruptores DIL. 3−7 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 94: Asignación De Pines

    Tab. 3/3: Asignación de pines del módulo de entradas analógicas tipo CPX−4AE−I con placas base CPX−AB−4−M12x2−5POL(−R) CPX−AB−4−M12x2−5POL−R La rosca metálica (...−R") de esta placa base está conectada internamente con el pin 5 (Tierra funcional FE). 3−8 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 95 IIx+ = Señal de entrada por corriente positiva IIx− = Señal de entrada por corriente negativa n.c. = No conectado FE = Tierra funcional Tab. 3/4: Asignación de pines del módulo de entradas analógicas tipo CPX−4AE−I con placas base CPX−AB−8−KL−4POL 3−9 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 96 IIx+ = Señal de entrada por corriente positiva IIx− = Señal de entrada por corriente negativa n.c. = No conectado FE = Tierra funcional Tab. 3/5: Asignación de pines de módulo de entradas analógicas tipo CPX−4AE−I con placas base CPX−AB−1−SUB−BU−25POL 3−10 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 97: Conexión De Las Entradas Analógicas

    Si se usa alimenta− ción externa a sensores 0/4...20 Externo sensor alimentación Fig. 3/2: Ejemplos de conexiones de entradas analógicas (conexión apantallada en pin FE) Pueden hallarse ejemplos de conexión en el apéndice A.8.1. 3−11 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 98: Instrucciones Sobre La Puesta A Punto

    Pueden hallarse instrucciones sobre esto en las secciones 3.4.2 y 3.4.3. La reacción con los ajustes predeterminados se describe más abajo. 3−12 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 99: Reacción Con Los Ajustes Predeterminados

    Upper limit (Límite superior)" poseen los siguientes ajustes predeterminados: Lower limit (límite inferior) = 0 Upper limit (límite superior) = 4095 Estos corresponden a los valores de final de escala (margen de datos) del formato de datos predeterminado. 3−13 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 100 4095 Señales analógicas asignadas Margen de valor digital tras la conversión A−D (escalado lineal) Valor de entrada digital (ejemplo) Fig. 3/3: Ejemplo de formato de datos predeterminado VZ + 12 bit justificado por la derecha" 3−14 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 101 < 0 mA < 4 mA Menos del margen Limitación del valor inferior indicado de final de escala Tab. 3/7: Valores de final de escala de los módulos de entrada analógicos con ajustes predeterminados 3−15 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 102: Información General Sobre Parametrización

    Para evitar errores de parametrización, observar la secuencia descrita abajo para modificar los siguientes parámetros: Input analogue−value data format (Formato de los datos de entradas analógicas) Lower limit channel x (Límite inferior canal x) Upper limit channel x (Límite superior canal x) 3−16 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 103 Si el nuevo valor del límite superior es negativo (sólo en el caso del formato de datos VZ + 15 bits, esca lado lineal"), ajustar primero el límite inferior y luego el superior. 3−17 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 104: Parámetros Del Módulo De Entradas Analógicas Tipo Cpx−4Ae−I

    = número del módulo (contando de izquierda a derecha, empezando por 0) El acceso es específico del protocolo (véase el manual del nodo de bus de campo) Tab. 3/9: Resumen Parámetros del módulo específicos del canal 3−18 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 105: Descripción De Los Parámetros

    El ajuste del parámetro del módulo Supervisión de errores de parametriza ción" sólo es efectivo para la parametrización específica del canal si el corres pondiente parámetro del canal Supervisión de errores del canal" está ajustado a activo". Tab. 3/10: Supervisión del módulo CPX 3−19 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 106: Parámetros Del Módulo

    Supervisión de errores de parametrizaciòn" se ajusta a activo", se visualizará el error correspondiente. Puede hallarse más información sobre este parámetro en la sección 3.4.4. Tab. 3/12: Formato de los datos de entradas analógicas 3−20 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 107 El ajuste del parámetro del canal Supervisión de errores de parametrización" sólo es efectivo si el parámetro del módulo Supervisión de errores de para metrización" está ajustado a activo". Tab. 3/13: Supervisión del canal x 3−21 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 108 Los ajustes de parámetros modificados tiene precedencia sobre los ajustes del interruptor DIL. El ajuste de los interruptores DIL se realiza con el preajuste (bit 0 7 = 0). Tab. 3/14: Margen de la señal canal x 3−22 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 109 Si el parámetro del módulo Supervisión de errores de parametrización" así como el correspondiente parámetro del canal Supervisión de errores de canal" está ajustado a activo", se visualizará el fallo correspondiente. Tab. 3/15: Alisamiento del valor medido canal x 3−23 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 110: Parámetros Del Canal: Lower/Upper Limit Channel X (Límite Inferior/Superior Canal X)

    Si el parámetro del módulo Supervisión de errores de parametrización" así como el correspondiente parámetro del canal Supervisión de errores de canal" está ajustado a activo", se visualizará el fallo correspondiente. Tab. 3/16: Límites inferior y superior canal x 3−24 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 111 La habilitación de la función Force para todo el terminal CPX, se hace por medio del parámetro del sistema Force mode" (véase el manual del sistema CPX). Tab. 3/17: Forzado canal x (específico del canal) 3−25 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 112: Módulo De Parametrizar El Formato De Datos De Entradas Analógicas

    F: Supervisión de la rotura de hilo son margen de señal 4 20 mA: F = 1 hay rotura de hilo F = 0 no hay rotura de hilo x: Irrelevante Tab. 3/18: Formatos de datos soportados de los módulos de entradas analógicas 3−26 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 113 Señales digitales tras la conversión A−D Señales digitales 4095 disponibles escala das al valor final del margen de datos 32760 Fig. 3/4: Ejemplo de formato de datos VZ + 15 bit justificado por la izquierda" 3−27 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 114: Límites De Parámetros Del Módulo Específicos Del Canal

    El valor límite inferior/final de escala debe ser siempre menor que el valor del límite superior/ final de escala. Si se sobrepasan los valores máx. de corriente, también se emitirán valores mayores de 4095. Tab. 3/19: Valores límite o de final de escala de los módulos de entrada analógicos 3−28 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 115 Señal de entrada di gital tras el escalado 6000 Límites Por debajo o por encima de los límites Fig. 3/6: Supervisión del límite con formato de datos VZ + 15 bits, escalado lineal" 3−29 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 116 + diagnosis". Valores finales del margen de datos 3500 4095 Límite inferior Límite superior Por debajo o por encima de los límites Fig. 3/7: Supervisión de límites con los formatos de datos Valor fijo" 3−30 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 117: Alisado De Valores Medidos Con Parámetros Del Módulo Específicos Del Canal

    (I 2,0 mA). Si el valor cae por debajo del límite inferior, el módulo enviará un mensaje de error apropiado al nodo del bus de campo . 3−31 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 118: Diagnosis

    La representación de los fallos en los diversos nodos de bus de campo depende del protocolo del bus (véase el manual del modo correspondiente). 3−32 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 119: Mensajes De Error De Los Módulos De Entrada Analógicos

    El módulo indica el fallo correspondiente según la parametrización. Sin embargo las señales de entrada analógicas, seguirán procesándose. Tab. 3/20: Mensajes de error de los módulos de entrada parte 1 3−33 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 120 El procesamiento de las señales de entrada analógicas se detendrá. Los parámetros introducidos serán ignorados, el módulo funciona con los últimos parámetros válidos. Tab. 3/21: Mensajes de error de los módulos de entrada parte 2 3−34 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 121: Indicador Led

    3.5.2 Indicador LED Hay un LED situado bajo la tapa transparente del módulo para la diagnosis de los módulos de entrada. LED Error (rojo) CPX−4AE−I AI−I Fig. 3/8: Indicadores LED de los módulos de entradas analógicas 3−35 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 122: Led De Error

    2 parpadeos = canal 1; ...). En el caso de varios canales con mensajes de error, se mostrará el canal que ha recibido el primer error. Tab. 3/22: LED de error de los módulos de entradas analógicas 3−36 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 123: Tratamiento Y Parametrización De Los Errores

    Parámetros del módulo (posición representada del interruptor = ajustes predeterminados) Fallos específicos del módulo Fallos específicos del canal Fig. 3/9: Principio del tratamiento de fallos y parametrización de los módulos de entradas analógicas parte 1 3−37 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 124 0 ..canal 3 Parámetros del módulo (posición representada del interruptor = ajustes predeterminados) Fallos específicos del canal Fig. 3/10: Principio del tratamiento de fallos y parametrización de los módulos de entradas analógicas parte 2 3−38 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 125: Módulo De Entrada Analógicas Cpx−4Ae−T

    Módulo de entrada analógicas CPX−4AE−T Capítulo 4 4−1 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 126 ......... . . 4−31 4.5.3 Tratamiento y parametrización de los errores ....4−33 4−2 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 127 CPX. La información sobre la asignación de direcciones, así como sobre la puesta a punto puede hallarse en el manual del nodo de bus de campo correspondiente o el manual del módulo de función. 4−3 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 128: Función Del Módulo De Entradas Analógico Cpx−4Ae−T

    Pt 100, Pt 200, Pt 500, Pt 1000 Coeficientes de temperatura TK = 0,00385 o 0,00391 Sensores de níquel soportados: Ni 100, Ni 120, Ni 500, Ni 1000 Tab. 4/1: Cuadro general del módulo de entradas analógico CPX−4AE−T Montaje Véase sección 1.3 4−4 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 129: Instalación

    Las instrucciones sobre la conexión de cables y conectores a las placas base pueden hallarse en la sección 1.2.3. Observar en particular las instrucciones sobre la conexión del apantallamiento del cable al tierra funcional FE. 4−5 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 130: Ajustes Del Interruptor Dil

    3. Ajuste los interruptores DIL de acuerdo con las instrucciones de las siguientes páginas. 4. Vuelva a montar la placa base si es necesario (véase la sección Montaje" 1.3), par de apriete 0,9 1,1 Nm). 4−6 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 131 DIL 1.1: ON DIL 1.2: OFF Tab. 4/2: Interruptor DIL para módulo de entradas analógicas 4AE−T Importante En el caso del módulo de entradas 4AE−T, el ajuste del in terruptor DIL no puede ser modificado por parametrización 4−7 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 132: Asignación De Pines

    Tab. 4/3: Asignación de pines del módulo de entradas analógicas tipo CPX−4AE−T con placas base CPX−AB−4−M12x2−5POL(−R) CPX−AB−4−M12x2−5POL−R La rosca metálica (...−R") de esta placa base está conectada internamente con el pin 5 (Tierra funcional FE). 4−8 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 133 IIx− = Señal de entrada por corriente negativa IUx+ = Señal de entrada por tensión positiva IUx− = Señal de entrada por tensión negativa Tab. 4/4: Asignación de pines de módulo de entradas analógicas tipo CPX−4AE−T con placa base CPX−AB−4−HAR−4POL 4−9 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 134 IUx+ = Señal de entrada por tensión positiva IUx− = Señal de entrada por tensión negativa n.c. = No conectado = Tierra funcional Tab. 4/5: Asignación de pines del módulo de entradas analógicas tipo CPX−4AE−T con placa base CPX−AB−8KL−4POL 4−10 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 135: Conexión De Sensores De Temperatura A Las Entradas Analógicas

    Fuente de corriente constante en el módulo Pin de conexión del módulo CPX Alimentación de corriente para el sensor Ux− Cable de tensión aparte Ix− Sensor de temperatura Fig. 4/2: Conexión en ejecución de cuatro cables 4−11 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 136 Fuente de corriente constante en el módulo Pin de conexión del módulo CPX Conexión enlazada corriente/tensión Ux− Cable combinado corriente/tensión Ix− Sensor de temperatura Cable de tensión aparte Fig. 4/3: Conexión en ejecución de tres cables 4−12 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 137 CPX Conexión enlazada corriente/tensión Ux− Cable combinado corriente/tensión Ix− Sensor de temperatura Fig. 4/4: Conexión en ejecución de dos cables Generalmente sólo se permiten cables apantallados para la transmisión de señales analógicas (ver sección 1.2.3). 4−13 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 138: Instrucciones Sobre La Puesta A Punto

    Además, la unidad de medición, la reacción de la diagnosis, supervisión del valor límite, etc. pueden ser adaptadas por medio de parametrización. Pueden hallarse instrucciones sobre esto en las secciones 4.4.2 y 4.4.3. 4−14 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 139: Reacción Con Los Ajustes Predeterminados

    D15: Campo de datos de entrada de 16 bits MSB/LSB: Bit más significativo / bit menos significativo Tab. 4/6: Formato de datos del módulo de temperatura CPX−4AE−T El ajuste completo de parámetros puede hallarse en la sección 4.4.3. 4−15 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 140 Límite superior del margen indicado. Variables medidas físicamente −2000 +8500 Resistencia del sensor Valor digital tras la conversión A−D Valor de entrada digital (ejemplo) Fig. 4/5: Ejemplo: Representación de temperaturas para un sensor Pt 100 4−16 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 141: Información General Sobre Parametrización

    Instrucciones especiales para evitar errores de parametrización Parametrizar en esta secuencia: 1. Ajuste el sensor de temperatura y los coeficientes de temperatura 2. Ajuste los valores límite 3. Active la supervisión de los valores límite 4−17 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 142: Parámetros Del Módulo De Entradas Analógico Cpx−4Ae−T

    = número del módulo (contando de izquierda a derecha, empezando por 0) El acceso es específico del protocolo (véase el manual del nodo de bus de campo) Tab. 4/8: Resumen Parámetros del módulo específicos del canal 4−18 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 143: Descripción De Los Parámetros

    Bit 4: 0 = 50 Hz (preajuste); 1 = 60 Hz Comentario Conversión de unidades de temperatura °F = (°C * 9/5) + 32 °C = (°F − 32) * 5/9 Tab. 4/9: Parámetros del módulo 4−19 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 144 Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 No hay mensaje de diagnosis (predeterminado) Mensaje de diagnosis en el caso de rotura del hilo o de cortocircuito Comentario Tab. 4/10: Mensaje de diagnosis canal x 4−20 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 145: Parámetros Del Canal: Supervisión Del Valor Límite Canal

    La supervisión del valor límite del margen del sensor de temperatura se activa tan pronto como se activa la diagnosis para el valor límite establecido. Tab. 4/11: Activación de la supervisión del valor límite del canal x 4−21 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 146: Parámetros Del Canal: Alisamiento Del Valor Medido Canal

    Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 2 cables (preajuste) 3 cables 4 cables Comentario Para las ejecuciones de las conexiones de sensores ver sección 4.3.3. Tab. 4/13: Ejecuciones de las conexiones de los sensores canal x 4−22 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 147 El margen de temperatura sólo puede ajustarse para sensores Pt: Margen de temperatura standard: −200 +850 °C (−328 1562 °Fahrenheit) Margen de temperatura climate: −120 +130 °C (−184 266 °Fahrenheit) Tab. 4/14: Tipo de sensor/coeficiente de temperatura, margen de temperatura canal x 4−23 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 148: Parámetros Del Canal: Definición Valor Límite Por Canal

    Con el parámetro 8 puede establecerse si hay que visualizar un mensaje de diagnosis cuando se sobrepasa o no se alcanza el valor límite (ver Tab. 4/11 y sección 4.4.5). Tab. 4/15: Definición valor límite por canal x 4−24 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 149: Parámetros Del Módulo: Force Channel

    La habilitación de la función Force para todo el terminal CPX, se hace por medio del parámetro del sistema Force mode" (véase el manual del sistema CPX). Tab. 4/16: Force canal x (específico del canal) 4−25 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 150: Supervisión Fractura Del Hilo/Cortocircuito

    Si se ha sobrepasado sobrepasado el valor diagnosis, error nº 10 del valor límite 10 límite" Véase Tab. 4/11 Véase Tab. 4/15 Tab. 4/17: Efecto de la supervisión del valor límite en los mensajes de diagnosis 4−26 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 151: Alisamiento Del Valor Medido Por Parametrización

    El alisamiento se realiza como sigue: formando la suma de n valores, restando un valor promedio, añadiendo el valor de entrada actual. Aquí, se aplica lo siguiente: cuanto mayor sea n, más será alisada la señal. 4−27 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 152: Diagnosis 4

    La representación de los fallos en los diversos nodos de bus de campo depende del protocolo del bus (véase el manual del modo correspondiente). 4−28 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 153: Mensajes De Error De Los Módulos De Entradas

    Definition limit value channel x") El módulo registrará el correspondiente fallo dependiendo de la parametrización. Sin embargo las señales de entrada analógicas, seguirán procesándose. Tab. 4/19: Mensajes de error de los módulos de entrada parte 1 4−29 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 154 Por favor, observar lo siguiente cuando se utilicen módu los de entradas: Si hay un cortocircuito, todas las alimentaciones a sen sores del módulo se desconectarán conjuntamente. La alimentación de los sensores se conectará de nuevo automáticamente cuando se elimine el cortocircuito. 4−30 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 155: Indicador Led

    Bajo la tapa transparente del módulo hay situados varios LEDs para diagnosis de los módulos de entrada. LEDs (rojo) de fallo del canal LED Module Fault CPX−4AE−T (fallo del Módulo) (rojo) AI−T Fig. 4/6: Indicadores LED del módulo de temperatura 4−31 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 156: Leds De Error

    Ver la sección 4.5.1, Tab. 4/20 El LED El LED luce parpadea Requiere reparación Reemplazar el módulo El LED LED apagado parpadea Un LED por canal Tab. 4/21: LEDs de error del módulo de temperatura CPX−4AE−T 4−32 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 157: Tratamiento Y Parametrización De Los Errores

    Rotura de hilo canal x canal x Parámetro del módulo específico del canal (posición representada del interruptor = ajustes predeterminados) Fallos específicos del canal Fig. 4/7: Principio de tratamiento de fallos y parametrización CPX−4AE−T parte 1 4−33 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 158 Parámetros específicos del canal (posición representada del interruptor = ajustes predeterminados) Parámetros específicos del módulo Fallos específicos del canal Fallo del módulo Fig. 4/8: Principio de tratamiento de fallos y parametrización CPX−4AE−T parte 2 4−34 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 159: Módulo De Entrada Analógicas Cpx−4Ae−Tc

    Módulo de entrada analógicas CPX−4AE−TC Capítulo 5 5−1 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 160 ......... 5−33 5.5.3 Tratamiento de errores y parametrización ....5−35 5−2 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 161 CPX. La información sobre la asignación de direcciones y sobre la puesta a punto se encuentra en los manuales correspondien tes del nodo de bus de campo y del módulo de función. 5−3 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 162: Función Del Módulo De Entradas Analógicas Cpx−4Ae−Tc

    0 1300 °C 38 V/°C 0 1760 °C 11 V/°C 400 1820 °C 8 V/°C 0 1760 °C 12 V/°C Tab. 5/1: Cuadro general del módulo de entradas analógicas CPX−4AE−TC Montaje Ver la sección 1.3. 5−4 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 163: Instalación 5

    Las indicaciones sobre la conexión de los cables y conectores en las placas de alimentación se encuentran en la sección 1.2.3. Observe especialmente las instrucciones para la conexión del apantallamiento del cable a tierra funcional (FE). 5−5 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 164: Asignación De Pines

    Tab. 5/2: Asignación de pines del módulo de entradas analógicas tipo CPX−4AE−TC con placa de alimentación CPX−AB−4−M12x2−5POL(−R) CPX−AB−4−M12x2−5POL−R La rosca metálica (...−R") de esta placa de aliment. está conectada internamente con el pin 5 (tierra funcional FE). 5−6 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 165 = Señal de entrada (sensor TC, línea 1) Ux− = Señal de entrada (sensor TC, línea 2) = Tierra funcional (Functional Earth) Tab. 5/3: Asignación de pines del módulo de entradas analógicas CPX−4AE−TC con placa de alimentación CPX−AB−8−KL−4POL 5−7 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 166: Introducción A La Medición De Temperatura Mediante Termoelemento

    Línea térmica 2 del material 2, p.ej. cobre−níquel Las líneas 1 y 2 forman juntas un termopar (TC) Punto de medición" (punta del sensor) Punto de comparación (unión fría") Fig. 5/1: Principio básico del termopar (Thermocouple, TC) 5−8 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 167 Punto de medición (punta del sensor) Punto de comparación (punto de conexión) Dispositivo de medición (p.ej. medidor de tensión o CPX−4AE−TC) Línea estándar de conexión Fig. 5/2: Principio básico de una medición de temperatura mediante termoelemento 5−9 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 168 (tiempo de respuesta) estructura mecánica sencilla apto para el uso a altas temperaturas y en entornos de clima severo (si procede, en la versión de termoelemento con revestimiento o utilizando tubos protectores). 5−10 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 169 (RTD, Pt 1000, Class A) para la compensación de unión fría (CJC) Fig. 5/3: Conexión de un termoelemento (Thermocouple, TC) con compensación de unión fría (Cold Junction Compensation, CJC) al módulo de temperatura CPX−4AE−TC 5−11 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 170: Compensación De Unión Fría

    1:1 en los resultados de la me dición: 1 °C (o 1 °F) de desviación origina un decalaje de los valores medidos de temperatura de 1 °C (o bien 1 °F). 5−12 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 171 Los sensores de temperatura de resistencia Pt 1000 (RTD) pueden adquirirse como pieza de venta al por menor a través de Festo (ver apéndice A.9). Monte los sensores de temperatura Pt 1000 directamente junto al punto de conexión del termoelemento (en el conector o en el borne;...
  • Página 172: Conexión De Sensores De Temperatura En Las Entradas Analógicas

    Supervisión fractura del Mediante parametrización se puede activar para cada canal hilo/cortocircuito en caso necesario la supervisión de rotura del hilo (open load, OL) y la supervisión de cortocircuito (Short circuit, SC) (ver Tab. 5/13). 5−14 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 173 Valor límite sobrepasado No se emite mensaje de Mensaje de diagnosis, diagnosis error nº 10 ver Tab. 5/14 ver Tab. 5/17 Tab. 5/4: Efecto de la supervisión del valor límite en los mensajes de diagnosis 5−15 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 174: Procesamiento De Las Señales De Entrada De Sensores De Temperatura

    Ni−Cr Línea 2 (Ux+): línea de sensor de Ni−Al Hallará más información en la norma IEC EN 60584. Margen de temperatura: −200 +1370 °C El ajuste completo de parámetros puede hallarse en la sección 5.4.3 5−16 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 175 Tab. 5/5: Formato de datos del módulo de temperatura CPX−4AE−TC Tipo de medición Margen de valores Margen de valores admisible posible Medición de temperatura ±3276,7 °C Depende del tipo de sensor (ver Tab. 5/1) con termoelemento (TC) Tab. 5/6: Márgenes de valores 5−17 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 176: Instrucciones Generales Para La Parametrización

    Hasta entonces, así como en el caso de parámetros inválidos, se mantienen los ajustes anteriores. Según el parámetro, después de modificar el valor no está disponible ningún valor analógico válido durante 30 ms como máximo. 5−18 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 177: Indicaciones Especiales Para Evitar Errores De Parametrización

    RTD Pt 1000), o interna, fijada en 25 °C temperatura de referencia) m = número de módulo (tipo de conteo: de izquierda a derecha, empezando por 0) Tab. 5/7: Parámetros del módulo: cuadro general 5−19 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 178 = número de módulo (tipo de conteo: de izquierda a derecha, empezando por 0) Acceso específico del protocolo (ver manual del nodo de bus de campo, P.BE−CPX−FB..., así como la descripción del sistema CPX, P.BE−CPX−SYS−...) Tab. 5/8: Parámetros de módulo específicos del canal: cuadro general 5−20 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 179 Durante el ajuste de parámetros, se comprueba si los valores de los siguientes parámetros son admisibles: Tipo de sensor canal x Unidad de medida de temperatura Supresión de frecuencia de interferencia Compensación de unión fría Tab. 5/9: Supervisión del módulo CPX, aquí error de parametrización 5−21 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 180 50 Hz 60 Hz Bit 4: supresión de la frecuencia de interferencia [Noise rejection] Valores 0 = 50 Hz (predeterminado) [50 Hz] 1 = 60 Hz [60 Hz] Tab. 5/11: Supresión de frecuencia de interferencia 5−22 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 181 Accesorios: apéndice A.9 Instrucciones de montaje y ejemplos de conexión: apéndice A.8.3 Explicación de la compensación de unión fría: sección 5.3.3 Introducción a la medición de temperatura mediante termoelemento: sección 5.3.2 Tab. 5/12: Compensación de unión fría 5−23 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 182: Parámetro De Módulo: Supervisión Fractura Del Hilo/Cortocircuito

    Sin mensaje de diagnosis (predeterminado) Mensaje de diagnosis en caso de rotura del hilo o de cortocircuito 00 = bloqueado (predeterminado) [Disabled] 01 = habilitado [Enabled] Tab. 5/13: Supervisión fractura del hilo/cortocircuito (específico del canal) 5−24 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 183 (ver Tab. 5/17). La supervisión del valor límite del margen del sensor de temperatura se activa tan pronto como se activa la diagnosis para el valor límite establecido. Tab. 5/14: Supervisión valores límite (específico del canal) 5−25 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 184: Parámetro De Módulo: Alisamiento Del Valor Medido

    El alisamiento de los valores medidos no influye en la transmisión continua de los datos de medición ni en el tiempo de ciclo de módulo. Tab. 5/15: Alisamiento del valor medido (específico del canal) 5−26 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 185 Tipo S Tipo B Tipo R Nota Indicación del tipo en el terminal de mano Puede hallarse más información sobre los tipos de sensor en Tab. 5/1. Tab. 5/16: Tipo de sensor (específico del canal) 5−27 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 186 Tab. 5/17: Valor límite (específico del canal) La unidad de temperatura (°Centígrados o °Fahrenheit) depende del ajuste del parámetro Unidad de medida de temperatura" (ver Tab. 5/10). Asegúrese de que en el módulo se ha memorizado el ajuste requerido. 5−28 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 187 Tab. 5/18: Ejemplo 1: parametrización de valores límite para canal x Ajuste del valor límite = −30 ° = −30 * 10 = −300 Canal x, byte bajo Canal x, byte alto Tab. 5/19: Ejemplo 2: parametrización de valores límite para canal x 5−29 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 188 P.BE−CPX−FB...). Para parametrizar el estado Force, la palabra de entrada deseada debe ser correspondientemente mapeada en los bits del parámetro Force state entradas canal x". Tab. 5/20: Force, canal x (específico del canal) 5−30 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 189: Diagnosis

    La representación de los errores en los distintos nodos de bus de campo depende del protocolo del bus de campo (ver anual del nodo de bus campo). 5−31 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 190: Mensajes De Error De Los Módulos Analógicos De Entrada

    Dependiendo de la parametrización el módulo registra el error correspondiente. No obstante, las señales de entrada analógicas seguirán procesándose. La señal de entrada analógica se activa con el valor 32767 (Overflow"). Tab. 5/21: Mensajes de error de los módulos de entrada parte 1 5−32 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 191: Indicadores Led

    Bajo la tapa transparente del módulo se encuentran varios LEDs para la diagnosis de los módulos de entrada. LEDs de error del canal (rojo) LED de error del CPX−4AE−TC módulo (rojo) Fig. 5/5: Indicadores LED del módulo de temperatura 5−33 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 192: Número Tratamiento De De Error Errores

    Error de parametrización Ver sección 5.5.1, Tab. 5/22 encendido intermitente Requiere servicio Reemplazar módulo intermitente LED apagado Un LED por canal Tab. 5/23: LEDs de error del módulo de temperatura CPX−4AE−TC 5−34 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 193: Tratamiento De Errores Y Parametrización

    Parámetro del módulo específico del canal (posición representada del interruptor = ajustes predeterminados) Error del módulo específico del canal Fig. 5/6: Principio de tratamiento de errores y parametrización CPX−4AE−TC parte 1 5−35 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 194 Parámetro del módulo específico del canal (posición representada del interruptor = ajustes predeterminados) Parámetros específicos del módulo Error del módulo específico del canal Error del módulo Fig. 5/7: Principio de tratamiento de errores y parametrización CPX−4AE−TC parte 2 5−36 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 195: Módulo De Salidas Analógicas Cpx−2Aa−U−I

    Módulo de salidas analógicas CPX−2AA−U−I Capítulo 6 6−1 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 196 ......... . . 6−36 6.5.3 Tratamiento y parametrización de los errores ....6−38 6−2 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 197 CPX. La información sobre la asignación de direcciones, así como sobre la puesta a punto puede hallarse en el manual del nodo de bus de campo correspondiente o el manual del módulo de función. 6−3 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 198: Función De Los Módulos De Salidas Analógicas

    10 V 20 mA 20 mA Alimentación al actuador 24 V/2,8 A por módulo. Tab. 6/1: Resumen de los módulos de salidas analógicas Montaje Véase sección 1.3 6−4 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 199: Instalación

    La alimentación a 24 V para los actuadores es suministrada a través de la tensión de alimentación para las salidas en el terminal CPX (V Los actuadores también pueden alimentarse externamente (aislamiento eléctrico, ver sección 6.3.3, Fig. 6/2). 6−5 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 200: Ajustes Del Interruptor Dil

    3. Ajuste los interruptores DIL de acuerdo con las instrucciones de las siguientes páginas. 4. Vuelva a montar la placa base si es necesario (véase la sección Montaje" 1.3), par de apriete 0,9 1,1 Nm). 6−6 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 201 Tab. 6/2: Interruptores DIL para el módulo de salidas analógicas Importante El ajuste del margen de señal con los interruptores DIL puede modificarse por parametrización (ver sección 6.4). La parametrización tiene preferencia sobre el ajuste de los interruptores DIL. 6−7 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 202 Tab. 6/3: Asignación de pines del módulo de salidas analógicas tipo CPX−2AA−U−I con placas base CPX−AB−4−M12x2−5POL(−R) CPX−AB−4−M12x2−5POL−R La rosca metálica (...−R") de esta placa base está conec tada internamente con el pin 5 (Tierra funcional FE). 6−8 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 203: Asignación De Pines

    2 canales de salida por módulo (O...0 y O...1, conexión X1/X2 o X3/X4, así como conexión X5/X6 o X7/X8). Tab. 6/4: Asignación de pines del módulo de salidas analógicas tipo CPX−2AA−U−I con placas base CPX−AB−8−KL−4POL 6−9 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 204 La asignación depende del ajuste del interruptor DIL y de la parametrización (véase sección 6.3.1), hay disponibles un total de 2 canales de salida por módulo (O...0 y O...1). Tab. 6/5: Asignación de pines de módulo de salidas analógicas tipo CPX−2AA−U−I con placas base CPX−AB−1−SUB−BU−25POL 6−10 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 205: Conexión De Las Salidas Analógicas

    0...10 V ción externa OIx+ OGND OUx+ OGND 0/4...20 0...10 V Externo actuador alimentación Fig. 6/2: Ejemplos de conexiones de salidas analógicas (conexión apantallada en pin FE) Pueden hallarse ejemplos de conexión en el apéndice A.8.1. 6−11 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 206: Instrucciones Sobre La Puesta A Punto

    Pueden hallarse instrucciones sobre esto en las secciones 6.4.2 y 6.4.3. La reacción con los ajustes predeterminados se describe más abajo. 6−12 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 207 Upper limit (Límite superior)" poseen los siguientes ajustes predeterminados: Lower limit (límite inferior) = 0 Upper limit (límite superior) = 4095 Estos corresponden a los valores de final de escala (margen de datos) del formato de datos predeterminado. 6−13 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 208 Valor de salida 0 0 mA 4 mA Valor de salida < 0 Valor menor que el Salida del último valor válido margen indicado Tab. 6/7: Señales de salida del módulo de salidas analógicas con ajustes predeterminados 6−14 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 209: Información General Sobre Parametrización

    Para evitar errores de parametrización, observar la secuencia descrita abajo para modificar los siguientes parámetros: Input analogue−value data format (Formato de los datos de salidas analógicas) Lower limit channel x (Límite inferior canal x) Upper limit channel x (Límite superior canal x) 6−15 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 210 Si el nuevo valor del límite superior es negativo (sólo en el caso del formato de datos VZ + 15 bits, esca lado lineal), ajustar primero el límite inferior y luego el superior. 6−16 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 211: Parámetros Con Módulo De Salidas Analógicas Tipo Cpx−2Aa−U−I

    = número del módulo (contando de izquierda a derecha, empezando por 0) El acceso es específico del protocolo (véase el manual del nodo de bus de campo) Tab. 6/9: Resumen Parámetros del módulo específicos del canal 6−17 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 212: Parámetros Del Módulo: Monitoring The Cpx Module (Supervisión Del Módulo Cpx)

    Con la excepción del parámetro Formato de datos", el ajuste del parámetro del módulo Supervisión de errores de parametrización" sólo es efectivo si el correspondiente parámetro del canal Supervisión de errores de parametriza ción" está ajustado a activo". Tab. 6/10: Supervisión del módulo CPX 6−18 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 213: Parámetros Del Módulo: Behaviour After Short Circuit/Overload (Reacción Tras Un Cortocircuito/Sobrecarga)

    Comprobar cual es el ajuste necesario para un funcionamiento fiable de la máquina o sistema controlado. Puede hallarse más información en la sección 6.5.1. Tab. 6/11: Reacción tras un cortocircuito/sobrecarga 6−19 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 214: Parámetros Del Módulo: Output Analogue−Value Data Format (Formato De Los Datos De Salidas Analógicas)

    Si el parámetro del módulo Supervisión de errores de parametriza ción" se ajusta a activo", se visualizará el error correspondiente. Puede hallarse más información sobre este parámetro en la sección 6.4.4. Tab. 6/12: Formato de los datos de salidas analógicas 6−20 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 215 El ajuste del parámetro del canal Supervisión de errores de parametrización" sólo es efectivo si el parámetro del módulo Supervisión de errores de para metrización" está ajustado a activo". Tab. 6/13: Supervisión canal x 6−21 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 216 Los ajustes de parámetros modificados tiene precedencia sobre los ajustes del interruptor DIL. El ajuste de los interruptores DIL se realiza con el preajuste (bit 2/3 = 0; bit 6/7 = 0). Tab. 6/14: Margen de señales canal x 6−22 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 217 Si el parámetro del módulo Supervisión de errores de parametrización" así como el correspondiente parámetro del canal Supervisión del canal x" está ajustado a activo", se visualizará el fallo correspondiente. Tab. 6/15: Límites inferior y superior canal x 6−23 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 218 Faul state channel x", La reacción fail−safe es determinada para todo el terminal CPX por medio del parámetro del sistema Fail safe" (véase manual del sistema CPX). Tab. 6/16: Fail safe canal x (específico del canal) 6−24 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 219: Parámetros Del Módulo: Idle Mode Channel X (Idle Mode Canal X)

    Idle state channel x", La reacción idle mode es determinada para todo el terminal CPX por medio del parámetro del sistema System Idle mode" (véase manual del sistema CPX). Tab. 6/17: Idle mode canal x (específico del canal) 6−25 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 220 La habilitación de la función Force para todo el terminal CPX, se hace por medio del parámetro del sistema Force mode" (véase el manual del sistema CPX). Tab. 6/18: Forzado canal x (específico del canal) 6−26 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 221: Módulo De Parametrizar El Formato De Datos De Salidas Analógicas

    Signo (0 = valor positivo, 1 = valor negativo) B14: Valor de salida D15: Campo de datos de salida de 16 bits MSB/LSB: Bit más significativo / bit menos significativo Irrelevante Tab. 6/19: Formato de datos en los módulos analógicos 6−27 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 222: Señales De Salida

    12 bits (sin los tres ceros al final) 4095 Señales de salida analógicas 10 V 0 mA 20 mA 4 mA 20 mA Fig. 6/4: Ejemplo de formato de datos VZ + 15 bit justificado por la izquierda" 6−28 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 223: Límites De Parámetros Del Módulo Específicos Del Canal

    0. El valor límite inferior/final de escala debe ser siempre menor que el valor del límite superior/ final de escala. Tab. 6/20: Valores límite o de final de escala de los módulos de salida analógicos 6−29 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 224: Valor De Salida Digital

    Señal de salida digi tal tras el escalado 2000 Límites Por debajo o por encima de los límites Fig. 6/6: Supervisión del límite con formato de datos VZ + 15 bits, escalado lineal" 6−30 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 225: Parámetros De Módulo Específicos Del Canal Supervisión De Rotura De Hilo

    Puede activarse una supervisión de rotura de hilo/bucle abierto con la apropiada parametrización para el margen de señal de 0/4 20 mA. Los mensajes se ponen a disposición como información de diagnosis (ver sección 6.5.1). 6−31 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 226: Diagnosis

    La representación de los fallos en los diversos nodos de bus de campo depende del protocolo del bus (véase el manual del modo correspondiente). 6−32 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 227: Mensajes De Error De Los Módulos De Salida Analógicos

    La intensidad de salida es limitada a cortocircuito. aprox. 15 mA. El módulo indica el fallo correspondiente según la parametrización. Sin ambargo, las señales de salida analógicas, seguirán procesándose. Tab. 6/21: Mensajes de error de los módulos de salida parte 1 6−33 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 228: Descripción

    El módulo indica el fallo correspondiente según la parametrización. Sin embargo, las señales de salida analógicas, seguirán procesándose. El procesamiento de las señales de salida analógicas se detendrá. Tab. 6/22: Mensajes de error de los módulos de salida parte 2 6−34 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 229: Importante

    Si hay un cortocircuito, todas las alimentaciones a los actuadores se desconectarán conjuntamente. Si no se ha parametrizado lo contrario, la alimentación a los actuadores se conectará de nuevo automáticamente cuando se elimine el cortocircuito. 6−35 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 230: Indicador Led

    (V Tab. 6/23 El LED luce o bien Componente defectuoso Comprobar, y si es necesario, reemplazar el componente, véase Tab. 6/22 Tab. 6/24: LED de error de módulos de salidas analógicas parte 1 6−36 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 231: Número Tratamiento De Error Del Error

    El número de pulsos del parpadeo indica el canal de salida concerniente. 1 parpadeo = canal 0 (o ambos canales) 2 parpadeos = canal 1 Tab. 6/25: LED de error de módulos de salidas analógicas parte 2 6−37 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 232: Tratamiento Y Parametrización De Los Errores

    Parámetros del módulo (posición representada del interruptor = ajustes predeterminados) Fallos específicos del módulo Fallos específicos del canal Fig. 6/9: Principio del tratamiento de fallos y parametri zación de los módulos de salidas analógicas parte 1 6−38 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 233 0 canal 1 Parámetros del módulo (posición representada del interruptor = ajustes predeterminados) Fallos específicos del canal Fig. 6/10: Principio del tratamiento de fallos y parametrización de los módulos de salidas analógicas parte 2 6−39 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 234 0 canal 1 Parámetros del módulo (posición representada del interruptor = ajustes predeterminados) Fallos específicos del canal Fig. 6/11: Principio del tratamiento de fallos y parametrización de los módulos de salidas analógicas parte 3 6−40 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 235: Apéndice Técnico

    Apéndice técnico Apéndice A A−1 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 236 ........... . . A−28 A−2 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 237: Especificaciones Técnicas Para El Módulo De Entradas Analógicas Cpx−2Ae−U−I

    Interferencia en modo común (Uss) Mín. 70 dB Crosstalk entre entradas Mín. −50dB Diferencias de potencial permitidas entre canales de entrada AC 1 Vpp AC 0 V entre entradas y FE DC 30 V DC 30 V A−3 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 238 DC−DC de los 24 V EL/SEN entre canal y 24 V Sí (no hay separación de potencial si se usa la alimentación interna a sensores) entre los canales Código del módulo (identificación interna en el terminal CPX) A−4 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 239: Especificaciones Técnicas Para El Módulo De Entradas Analógicas Cpx−4Ae−I

    10 ms Supresión de interferencias Interferencia en modo común (Uss) Mín. 70 dB Crosstalk entre entradas Mín. −50dB Diferencias de potencial permitidas entre canales de entrada AC 0 V entre entradas y FE DC 30 V A−5 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 240 24 V Sí (no hay separación de potencial si se usa la alimen tación interna a sensores) entre los canales Código del módulo (específico de CPX) Identificación del módulo (terminal de mano) 4AI−I A−6 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 241: Especificaciones Técnicas Para El Módulo De Entradas Analógicas

    250 ms Supresión de interferencias Interferencia en modo común (Uss) Mín. 70 dB Crosstalk entre entradas Mín. −50dB Diferencias de potencial permitidas entre canales de entrada AC 0 V entre entradas y FE DC 30 V A−7 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 242 Error de linealidad (sin factor de escala) ±0,02 % Precisión de repetición con 25 °C ±0,05 % Código del módulo (específico de CPX) Identificación del módulo (terminal de mano) 4AI−T A−8 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 243: Especificaciones Técnicas Para El Módulo De Entradas Analógicas

    Formato de datos 15 bits + signo, complemento a dos, representación binaria en décimas de grados Formación del valor analógico Principio de medición Detección de la tensión térmica (efecto Seebeck) Tiempo de ciclo del módulo 250 ms A−9 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 244 Error de linealidad ±0,02 % (sin escalado) Precisión en la repetición < ±0,05 % (a 25 °C, en relación con el margen de entrada) Código del módulo (específico de CPX) Identificación del módulo (terminal de mano) 4AI−TC A−10 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 245: Especificaciones Técnicas Para El Módulo De Salidas Analógicas Cpx−2Aa−U−I

    4 ms Tiempo de estabilización para carga óhmica 0,1 ms (mín. 1 k ) 0,1 ms (máx. 600 ) para carga capacitiva 0,7 ms (máx. 1 F) para carga inductiva 0,5 ms (máx. 1 mH) A−11 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 246 EL/SEN entre canal y 24 V Sí (no hay aislamiento de potencial si se usa la alimentación interna a actuadores) entre los canales Código del módulo (específico de CPX) Identificación del módulo (terminal de mano) A−12 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 247: Datos Técnicos De Las Placas De Alimentación

    Con conector enchufable en estado enchufado o con caperuza protectora ISK−M12; si se utilizan conectores rápidos deben observarse las indicaciones del fabricante. Con tapa AK−8KL y juego de conector atornillado VG−K−M9: IP65/IP67 Con conector SD−SUB−D−ST25: IP65 A−13 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 248: Estructura Interna De Los Módulos Cpx

    EL/SEN PLC/IPC mediante bus de campo) Lógica Fuente de alimentación Convertidor D−A LED de error de módulo Conexiones en la placa de alimentación Fig. A/1: Estructura interna de CPX−2AE−U−I y CPX−4AE−I A−14 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 249 PLC/IPC mediante bus de campo) Lógica Fuente de alimentación Convertidor D−A LEDs de error del canal y del módulo Conexiones en la placa de alimentación Fig. A/2: Estructura interna de CPX−4AE−T A−15 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 250 PLC/IPC mediante bus de campo) Lógica Fuente de alimentación Convertidor D−A LEDs de error del canal y del módulo Conexiones en la placa de alimentación Fig. A/3: Estructura interna de CPX−4AE−TC A−16 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 251 Fuente de alimenta ción, supervisión ali mentación al actuador Excitador de salida Supervisión salida Limitación picos de tensión inductivos LED de error de módulo Conexiones en la placa de alimentación Fig. A/4: Estructura interna CPX−2AA−U−I A−17 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 252: Ejemplos De Conexiones

    CPXM Fig. A/6: Conexión de sensores de 4 20 mA con alimentación externa de 24 V (CPX−2AE−U−I, CPX−4AE−I) Importante Los fallos en el conductor de 24 V pueden influir en la señal analógica del sensor. A−18 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 253: Conexión De Sensor Para Señales De Tensión Bipolares

    Tensión de sensor positiva IU(x+1) IU(x+1)z Tensión de sensor negativa Conexiones a módulo analógico CPXM Fig. A/7: Conexión de sensores de 4 20 mA para la detección de señales bipolares de tensión con 2 entradas (CPX−2AE−UI, CPX−4AE−I) A−19 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 254 Sensor de presión tipo SDE, salida de IIx+ corriente / IIxz 24 V Sensor de presión IUx+ tipo SDE1−...−PU−... o SDE1−...−NU−... 24 V Conexiones a módulo analógico CPXM Fig. A/8: Conexión de sensores de presión (CPX−2AE−U−I, CPX−4AE−I) A−20 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 255: Conexión De Válvulas Proporcionales

    5/3 vías tipo OUx+ / OIx+ MPYE 24 V Válvula proporcional reguladora de presión tipo MPPE o tipo MPPES OUx+ / OIx+ Conexiones a módulo analógico CPXM Fig. A/9: Conexión de válvulas proporcionales (CPX−2AA−U−I) A−21 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 256: Conexión De Sensores De Temperatura Al Módulo Cpx−4Ae−T

    Fuente de corriente constante en el módulo Pin de conexión del módulo CPX Alimentación a sensores Cable de tensión aparte Sensor de temperatura Fig. A/10: Conexión de sensores de temperatura en ejecución de 4 cables (CPX−4AE−T) A−22 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 257 Fuente de corriente constante en el módulo Pin de conexión del módulo CPX Conexión enlazada corriente/tensión Cable combinado corriente/tensión Sensor de temperatura Fig. A/12: Conexión de sensores de temperatura en ejecución de 2 cables (CPX−4AE−T) A−23 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 258: Conexión De Sensores De Temperatura Al Módulo Cpx−4Ae−Tc

    Introducción al método de medición: sección 5.3.2 Explicación de la compensación de unión fría: sección 5.3.3 Accesorios: apéndice A.9 Sólo se permiten cables apantallados para la transmisión de señales analógicas (ver sección 1.2.3). A−24 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 259 Se necesita para cada entrada un Pt 1000 de la categoría Class A, que se puede adquirir como pieza de venta al por menor a través de Festo (nº de artículo 553596). Para la compensación externa de unión fría en principio todas las entradas deben dotarse de un Pt 1000 propio.
  • Página 260 (Pt 1000, Class A) Fig. A/14: Conexión de un termoelemento y RTDs Pt 1000 para la compensación de unión fría mediante conector M12 al módulo CPX−4AE−TC (con placa de alimentación CPX−M−4−M12x2−5POL o CPX−AB−4−M12x2−5POL(−R) A−26 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 261 (Pt 1000, Class A) Fig. A/15: Conexión de termoelementos y RTDs Pt 1000 para la compensación de unión fría mediante regleta de bornes (bornes con muelle tirante) al módulo CPX−4AE−TC (con placa de alimentación CPX−AB−8−KL−4POL) A−27 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 262: Accesorios Generales

    CJC), PT1000, Class A) Se necesita un sensor de temperatura de resistencia Pt 1000 (RTD) para cada entrada de módulo. La resistencia Pt 1000 debe montarse directamente junto a la entrada (en el conector o en el borne). A−28 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 263: Accesorios Para La Placa De Conexión

    B2,8−1 (2,8 x 1 mm) para la conexión a tierra funcional (FE). NEBU−... Kit modular para Cables de conexión de varias cables de conexión longitudes y diseños para conexiones M8 y M12 (a partir de 2005) A−29 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 264: Accesorios Para Placa De Alimentación

    Binder Conector del cable, 6 mm 99−1437−814−05 apantallable apantallable 8 mm 99−1437−812−05 (5 pines) Dirección de pedido: Franz Binder GmbH + Co. Elektrische Bauelemente KG Rötelstraße 27 D 74172 Neckarsulm, Alemania E−mail: vk@binder−connector.de Internet: www.binder−connector.de A−30 Festo P.BE−CPX−AX−ES es 0811d...
  • Página 265: Accesorios Para La Placa De Alimentación

    Número de artículo de Harting Caperuzas de sellado SAB 21010000003 pasivas, M12 Dirección de pedido: HARTING Vertrieb für Steckverbinder und Systemtechnik GmbH & Co. KG Postfach 2451 D 32381 Minden, Alemania E−mail: de.sales@HARTING.com Internet: http://www.HARTING.com A−31 Festo P.BE−CPX−AX−ES es 0811d...
