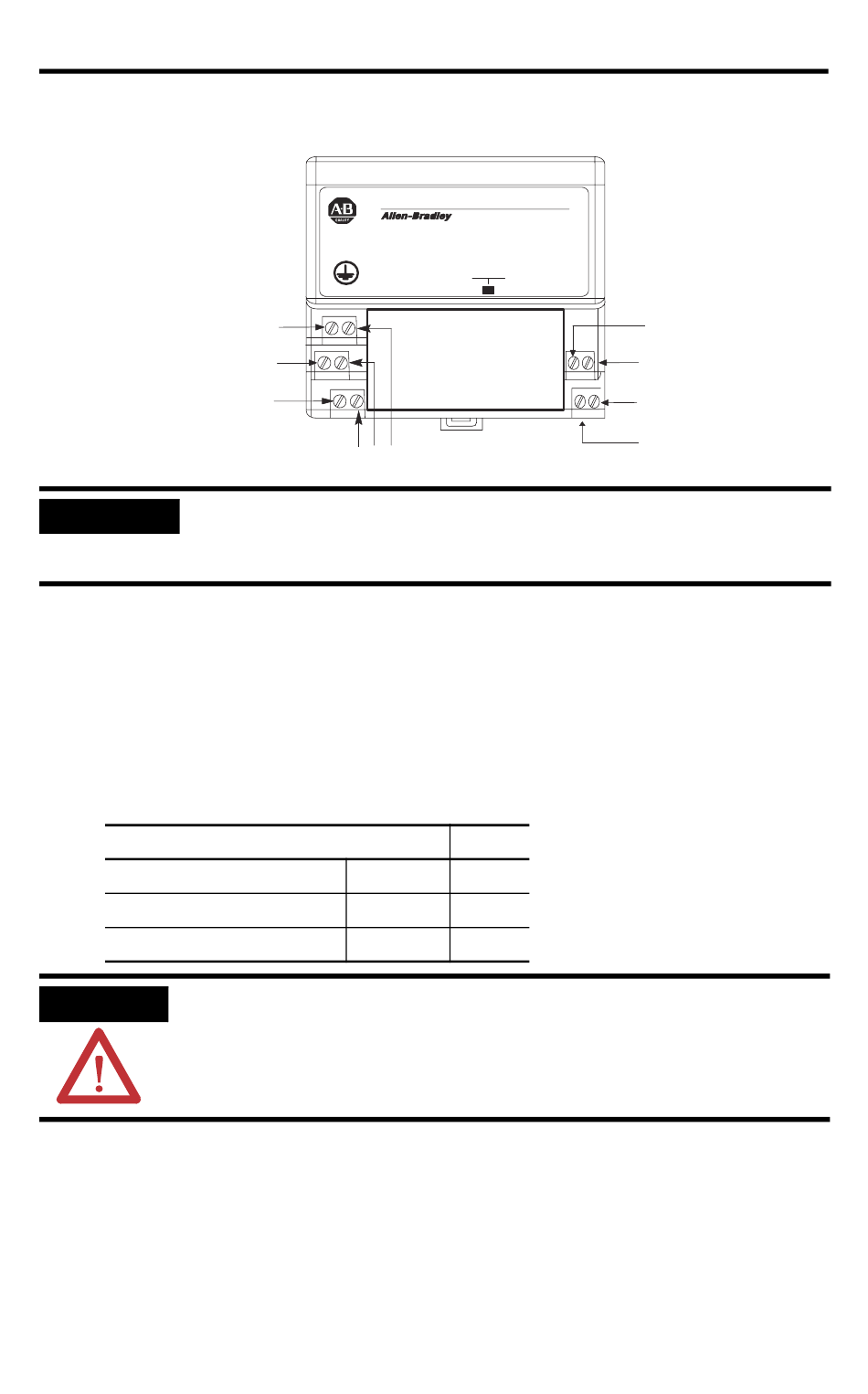

Fuente de alimentación eléctrica de CA para terminales PanelView Plus/PanelView Plus CE
Cableado
IMPORTANTE
Los terminales A, B y C son terminales de suministro de 120/230 V. Los terminales
D, E y F están disponibles para conectar en cadena esta alimentación de 120/230 V
a otras fuentes de alimentación eléctrica 2711P-RSACDIN.
Cuando haga las conexiones, aplique un par de 5-7 lb-pulg. (0.5-0.6 Nm) a los
terminales de tornillo.
1. Conecte la alimentación de 120/230 VCA a los terminales del lado izquierdo,
en los conectores a la izquierda del módulo como sigue:
Conectar
Tierra de CA
Común de 120/230 VCA
Alimentación de 120/230 VCA
ATENCIÓN
2. Conecte el terminal G o J (+24 VCC) al terminal de +24 VCC en el PanelView
Plus/PanelView Plus CE.
3. Conecte el terminal H o I (común de +24 VCC) al terminal del común de
+24 VCC en el PanelView Plus/PanelView Plus CE.
NOTA: Los dos terminales de 24 V restantes no deben conectarse.
(GR) A
(L2/N) B
(L1) C
F
E D
El cableado de entrada y salida debe cumplir con las especificaciones para los
métodos de cableado clase I, División 2, según el Artículo 501-4(b) del Código
Eléctrico Nacional y con las especificaciones de la autoridad con jurisdicción.
GR
L2/N
L1
La longitud total del cable para los terminales H, I, J y G no debe exceder de
3 m. Si se excede la longitud de 3 m, puede reducirse la inmunidad al ruido.
PanelView Plus
24V DC
POWER
POWER SUPPLY
2711P-RSACDIN
COM
24V
A
A
B
C
Publicación 2711P-IN005C-ES-P - Marzo 2007
H
I
J
G
7
