PASO 3
Coloque el nuevo sistema de control del quemador.
Vuelva a colocar los cables HT y a conectar el sistema
de control del quemador al juego de cables.
Pruebe el producto y cierre la puerta de acceso.
PASO 3
Retire los 4 tornillos que fijan el cabezal del quema-
dor al conjunto del quemador.
El cabezal del quemador ahora puede retirarse
desconectando el tubo de impulsión y los cables
del cabezal del quemador.
PASO 6
A continuación, se pueden retirar los dos tornillos
que retienen la válvula de gas

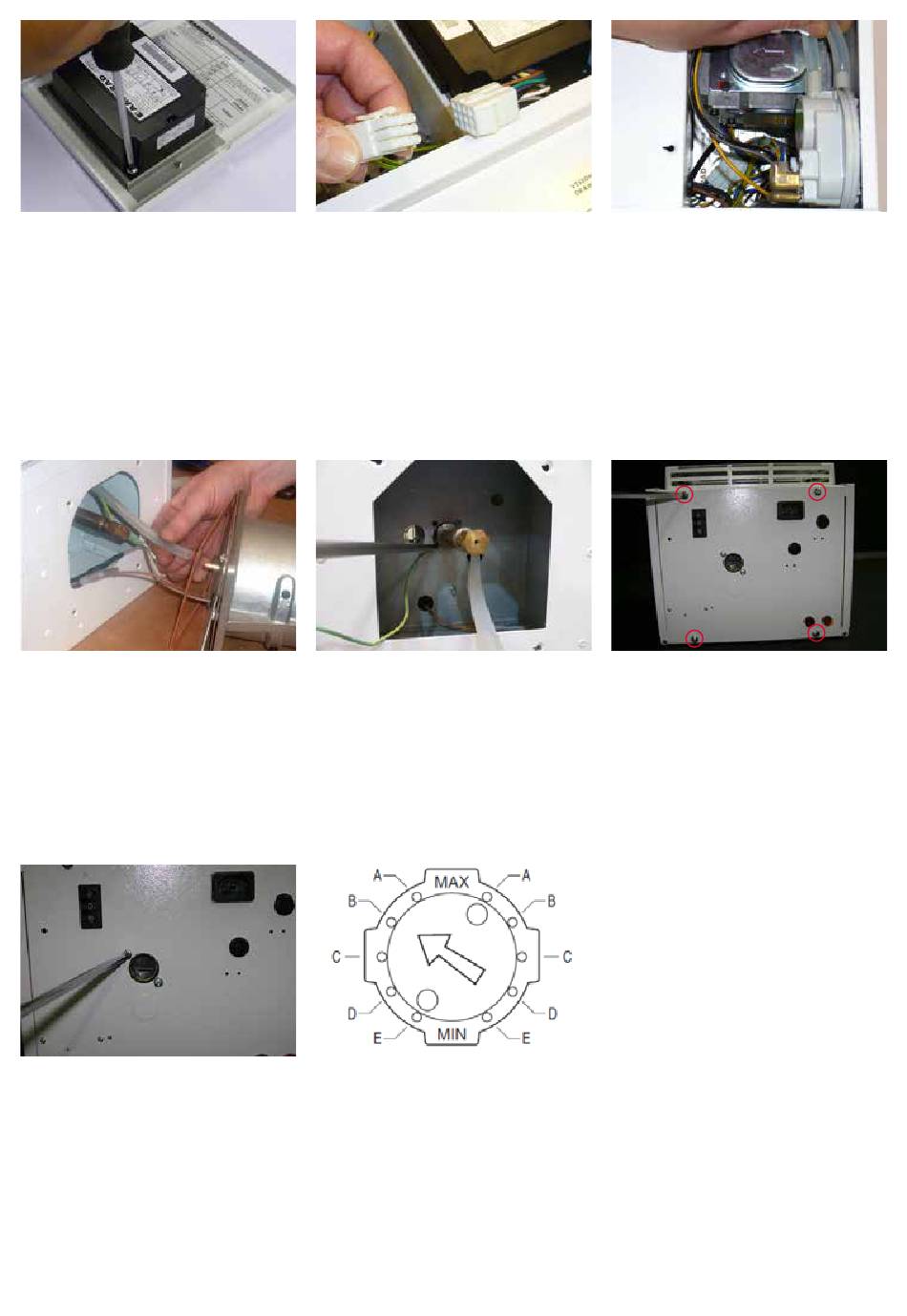

7.5 Sustitución de la válvula de gas
Honeywell VK
PASO 1
Retire el conjunto del quemador como se describe
en el apartado 4.3 de la página 47. Abra la puerta
de acceso de la derecha y desconecta el sistema
de control del quemador del juego de cables.
PASO 4
Retire los dos tornillos que sujetan la parte frontal
de la válvula de gas.
PASO 7
La válvula de gas puede ser reemplazada ahora.
Asegúrese de que se utiliza el tipo correcto de
válvula de gas, vea la sección 5.1 para más detalles.
Vuelva a colocar todos los componentes en orden
inverso. Compruebe y reajuste la configuración
de Softlite a "B" (como se muestra) cuando sea
necesario. Ajuste las presiones de gas a la placa de
datos o según la sección 1.12 y asegúrese de que
el rendimiento del quemador sea fiable. Pruebe el
producto y cierre las puertas de acceso
PASO 2
Abra la puerta de acceso izquierda y desconecte las
mangueras de impulsión del interruptor de presión
del aire.
PASO 5
Retire los cuatro tornillos que sujetan la placa
posterior del quemador en su posición.
Retire la placa posterior.
El portador de surtidor, la entrada de gas y el juego
de cables ahora pueden desconectarse de la válvula
de gas.
55
